带支架进料接料斜式输送干混系统

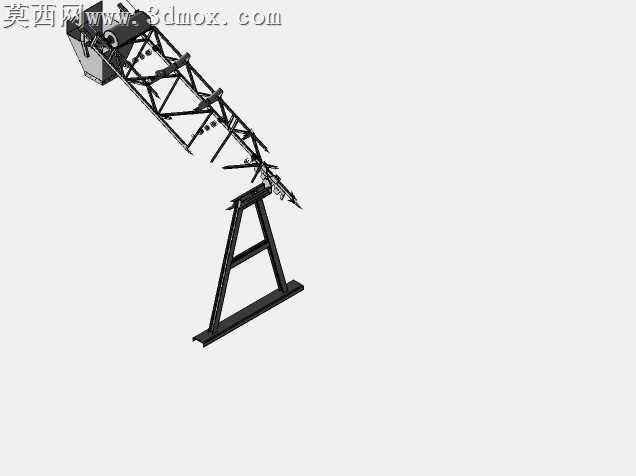

本套干混系统三维模型采用SolidWorks完成全参数化建模，整体结构围绕物料干混前的输送衔接需求设计，核心由进料斜槽、带A型支撑支架的9米斜式输送机、末端接料斗三大模块组成，建模过程中严格遵循实际设备的尺寸比例与装配逻辑，所有零部件均保留完整的建模特征与装配约束关系，可直接用于结构校核、工程图导出与二次设计优化。渲染阶段采用哑光金属材质模拟设备主体的碳钢焊接结构，对支架的型材截面、输送机桁架的腹杆连接节点、传动端的齿轮啮合部位均做了精细化的材质纹理处理，通过斜向打光突出桁架结构的空间层次感与支架的承重结构形态，清晰展现各部件的装配位置与连接关系。结构设计上，进料斜槽采用小倾角收口设计，可引导物料平稳落入输送段，避免物料撒漏；9米输送机采用桁架式机身结构，在保证长距离输送刚度的同时降低整体自重，搭配底部的A型三角支撑支架，通过宽幅底座与斜向支撑腿形成稳定的承重结构，可抵消斜向输送产生的倾覆力矩，保障设备长时间运行的结构稳定性；传动端采用齿轮电动驱动方案，建模时还原了齿轮组的啮合参数与驱动端的安装位置，可直观展示动力传递路径；末端接料斗采用扩口收口结构，可精准承接输送来的物料并导入下一环节的干混设备，各模块之间的衔接位置均做了对位装配设计，无干涉错位问题。设计思路围绕已落地应用的成熟设备展开，还原了十年前实际制造安装的设备结构细节，建模时兼顾了结构真实性与模型的可编辑性，既可以作为物料输送系统的设计参考案例，也可用于干混生产线的布局仿真演示，所有结构细节均符合实际工业设备的制造与装配逻辑，无冗余建模特征，各部件可单独拆分编辑，方便使用者根据自身需求调整输送长度、支架高度、接料斗尺寸等参数。
