轮胎制造业用改进型辊道输送设备设计

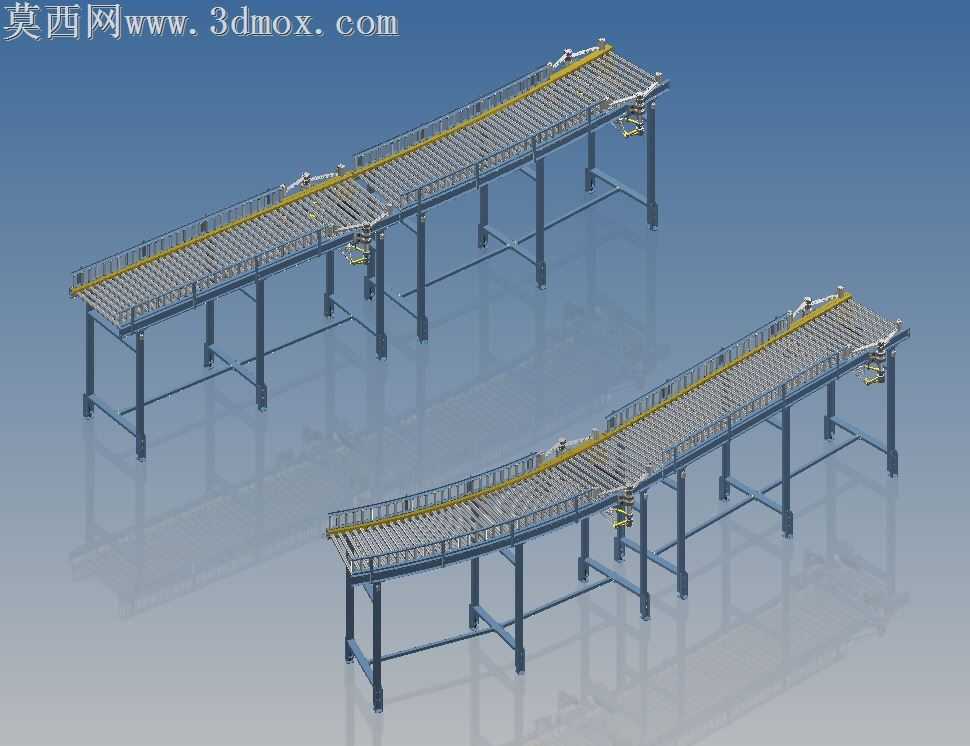

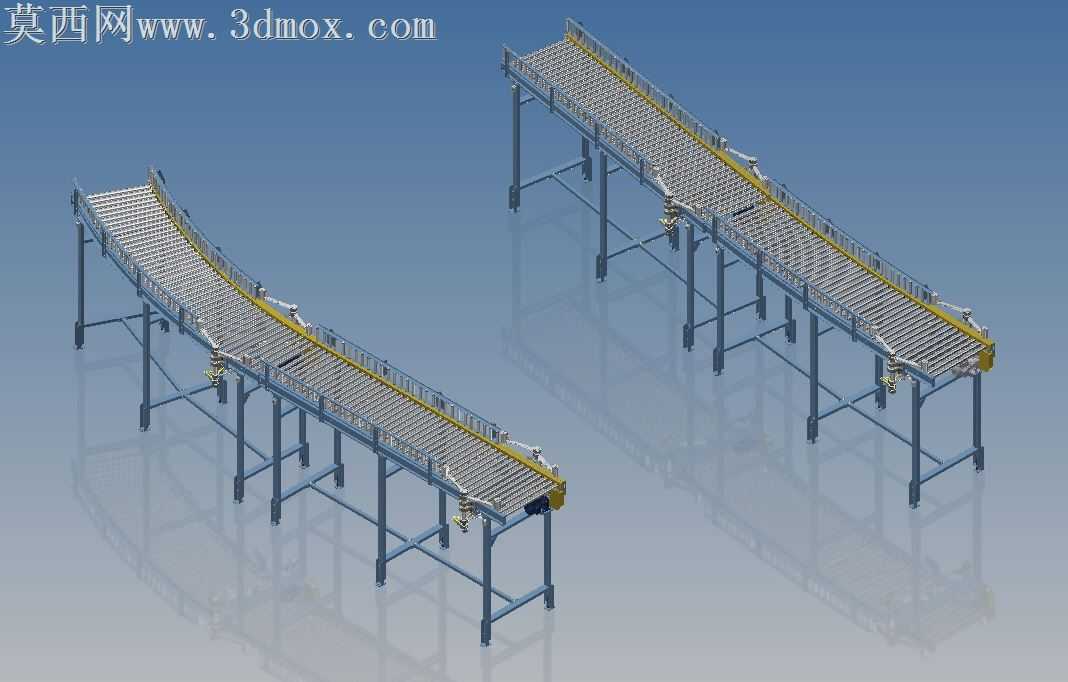

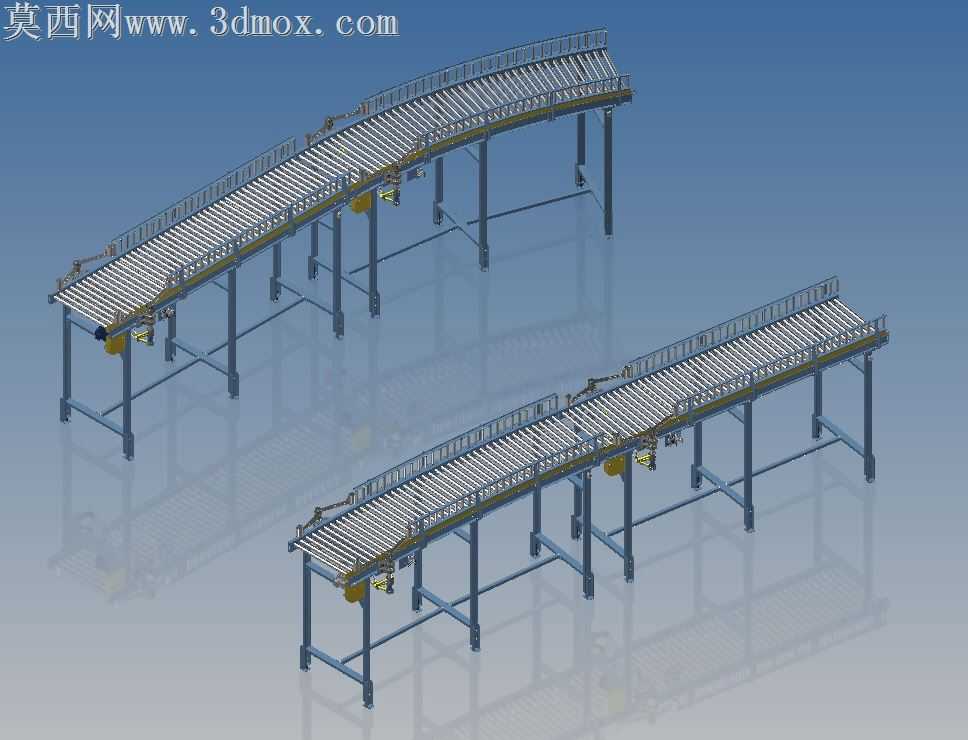

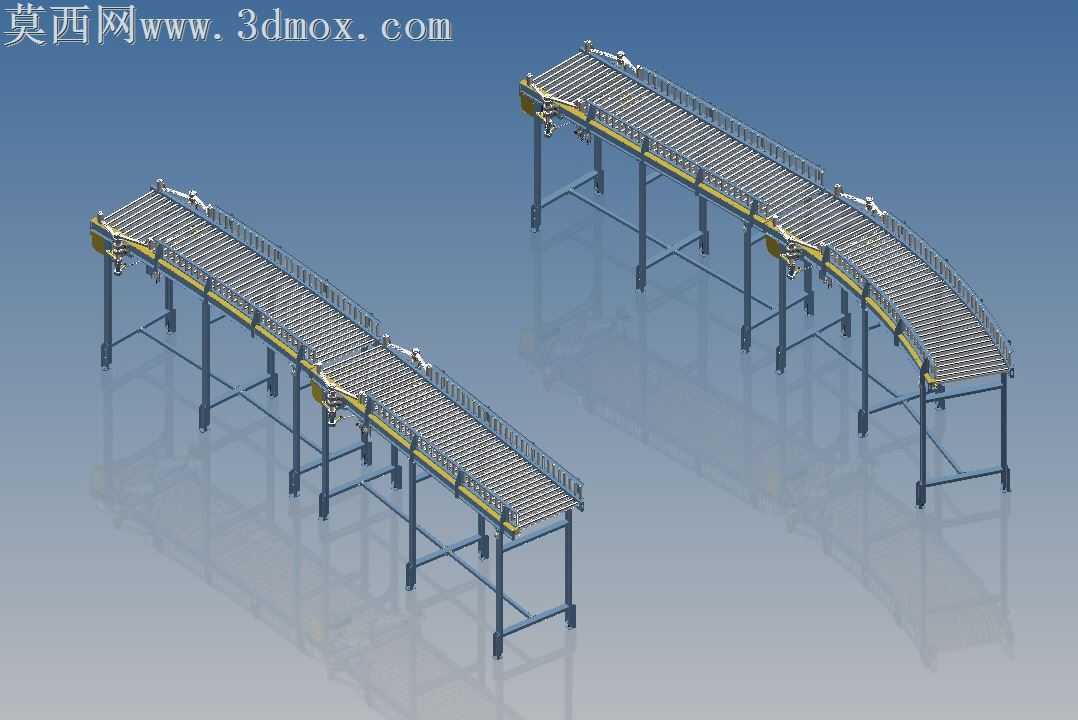

本套三维模型针对轮胎制造场景的输送需求，对原有UF10与UF11型输送机做了针对性优化改进，整体建模过程严格遵循工业设备设计规范，先完成主体支撑框架的参数化搭建，采用型钢焊接式支腿结构，每段支腿设置横向与斜向加强筋，保障长距离输送工况下的结构稳定性，避免重载轮胎输送过程中出现框架形变。建模阶段对输送辊道做了精细化处理，每根输送辊的轴径、辊面长度、安装间距都匹配轮胎工件的承载需求，辊道两侧设置防护栏结构，防止输送过程中工件偏移滑落。模型包含直线段与弯道段两种输送单元，弯道段的辊道排布做了差速适配设计，通过调整不同位置辊子的排布角度与间距，保障轮胎工件在转弯输送时平稳过渡，不会出现卡滞、偏移掉落的问题。渲染阶段采用工业蓝作为主体框架的材质配色，输送辊面采用金属哑光材质模拟镀锌辊道的真实质感，驱动单元的护罩部分采用明黄色警示材质，还原工业现场的安全配色规范，地面添加柔和的反射效果，清晰呈现设备的整体轮廓与结构层次。设计思路上重点优化了原有设备的安装适配性，各段输送单元采用模块化拼接结构，可根据车间实际布局灵活组合直线与弯道段的长度、排布角度，支腿底部设置可调高度的支撑脚，可适配不同平整度的车间地面，降低现场安装调试的难度。同时对驱动装置的安装位置做了优化，将驱动单元隐藏在输送段下方的框架内侧，既节省设备占用空间，也能避免生产过程中杂物落入驱动结构造成设备故障，整体模型完整还原了改进后输送设备的全部结构细节，可直接用于方案展示、结构校核与生产参考。
