剪式梯形车载起重支撑结构设计

日常车辆维保场景里，车载起重支撑设备是换胎、底盘检修作业必不可少的随身工装，剪式梯形结构的千斤顶凭借折叠后体积小巧、展开后支撑稳定的特性，成为绝大多数乘用车出厂标配的随车工具，完全适配家用轿车、城市SUV这类小型乘用车辆的应急维保需求，不需要额外搭配复杂的动力源，仅靠手动旋转驱动杆就能完成举升动作，对非专业维修人员的操作门槛极低。

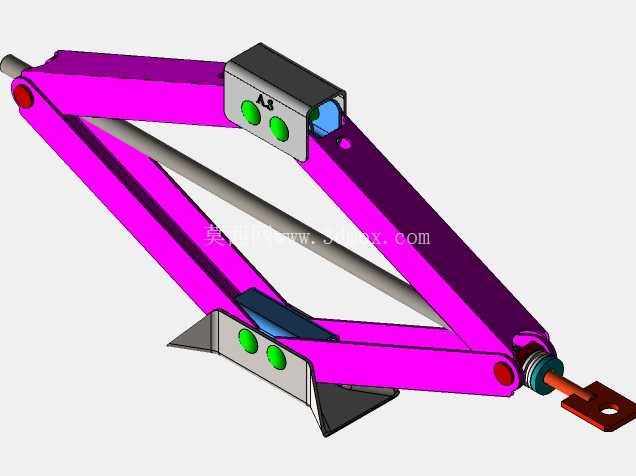

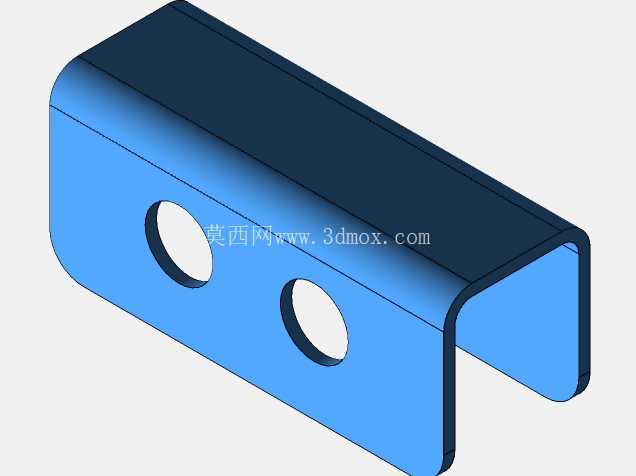

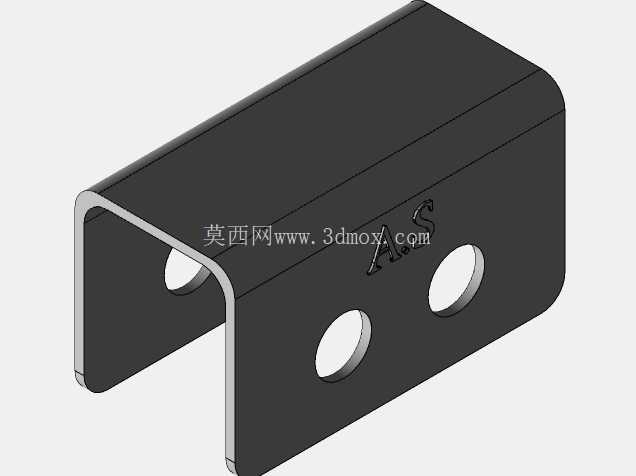

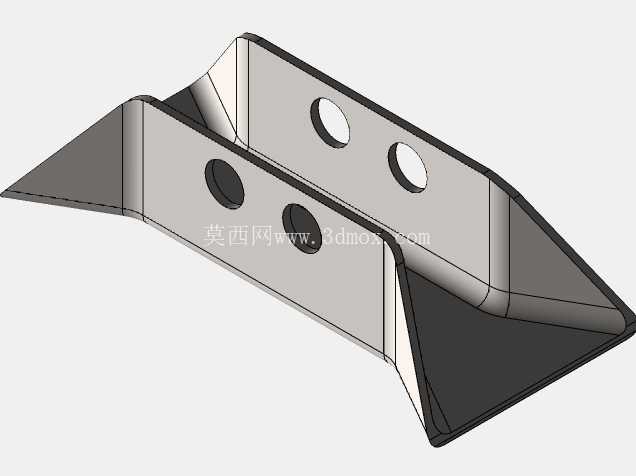

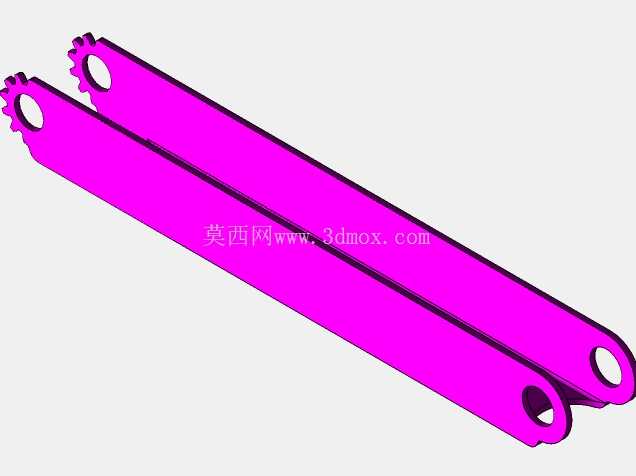

这套剪式梯形起重支撑结构采用对称铰接的连杆布局，上下两组支撑臂通过中部销轴交叉铰接，形成可缩放的菱形受力框架，底部支撑脚做了加宽折边处理，接触地面时能分散支撑压强，避免在松软铺装路面出现下陷问题，顶部的支撑托台做了内凹限位结构，举升时可以卡在车辆底盘指定的支撑加强筋位置，防止举升过程中出现滑脱风险。驱动端采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中具备可靠的自锁性能，举升到指定高度后不会因为负载出现自动回落的问题，作业安全性更有保障，驱动杆的外接端设计了标准的六角接头，既可以配套随车的摇把手动驱动，也能配合电动扳手快速完成举升动作，适配不同场景下的操作需求。

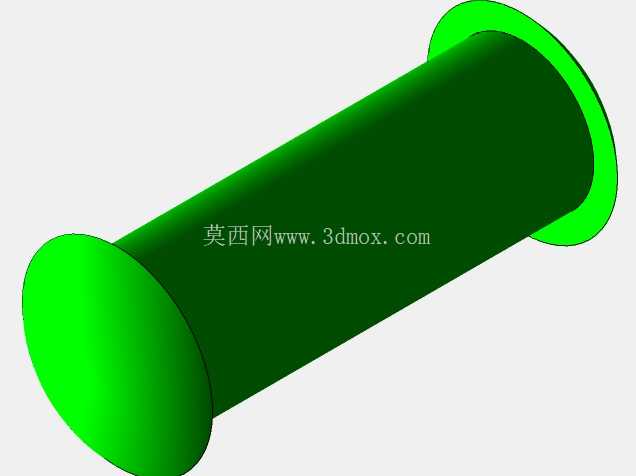

从设计逻辑上看，这套结构优先考虑了车载场景的空间约束，完全收拢状态下整体厚度不超过60mm，长度控制在350mm以内，可以直接放入车辆后备箱的工具槽内，不会占用过多储物空间，展开后最大举升高度可以达到400mm左右，最低起始高度仅120mm，能够适配绝大多数乘用车的底盘离地间隙，哪怕是底盘较低的轿跑车型，也能顺利将支撑座伸入底盘下方。受力层面，整个铰接点的销轴都做了台阶定位设计，避免连杆受力时出现轴向窜动，支撑臂采用等强度的变截面结构，在保证整体承重能力达到1.5吨的前提下，尽可能削减了非受力区域的材料厚度，控制整体重量不超过3公斤，单人拿取操作没有负担。

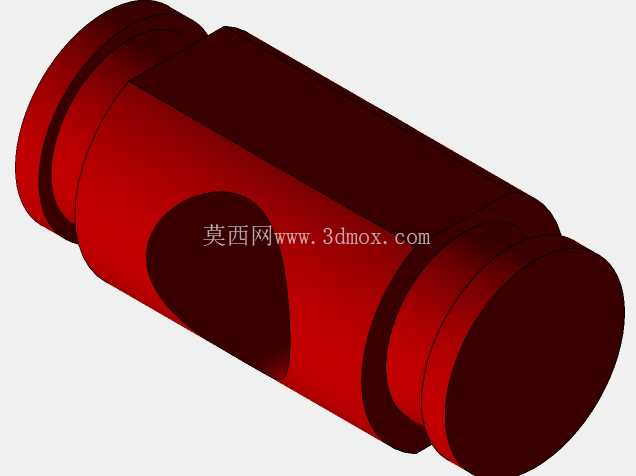

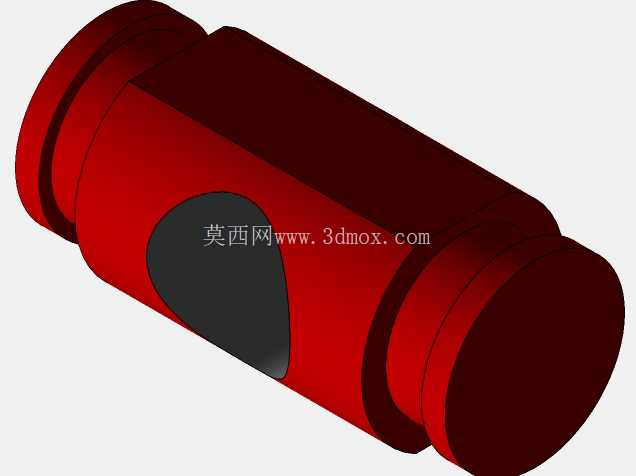

结构细节上，所有铰接位置都预留了润滑脂加注间隙，长期使用后可以通过缝隙补充润滑脂，降低铰接位置的磨损，延长设备使用寿命，驱动螺杆的两端都做了限位挡圈，防止举升到极限高度时螺母脱出螺杆造成结构失效，底部支撑脚的底面还做了防滑齿纹，在硬化路面上作业时可以增大接触摩擦力，减少举升过程中设备移位的风险。不同于液压类千斤顶存在密封件老化、漏油失效的隐患，这种纯机械结构的剪式千斤顶存放周期更长，不需要定期维护更换密封件，哪怕在车辆后备箱里放置三到五年，只要铰接位置没有严重锈蚀，就能正常使用，非常适合作为应急随车工具长期储备。

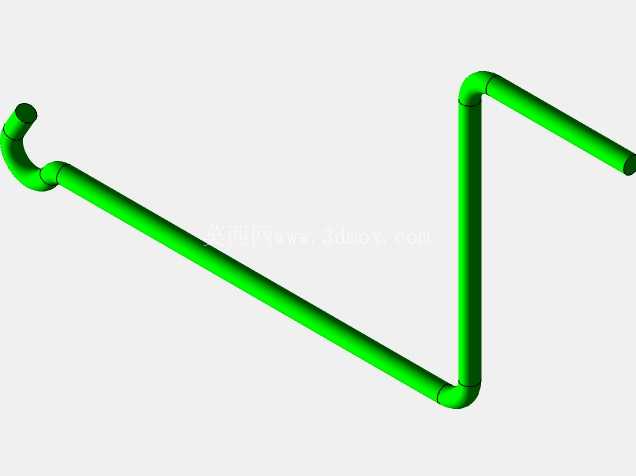

实际作业过程中，操作人员只需要先将设备收拢到最低高度，放置在车辆底盘指定支撑点的正下方，将摇把套入驱动端的六角接头，顺时针转动摇把，两组交叉臂就会随着螺杆的转动逐渐撑开，带动顶部支撑托台缓慢上升，直到轮胎完全离开地面就可以停止转动，依靠梯形螺纹的自锁性能保持支撑状态，作业完成后逆时针转动摇把，就能让结构缓慢收拢，平稳降下车辆。整个操作过程不需要复杂的安装调试，没有额外的操作步骤，哪怕是没有维修经验的普通车主，对照车辆说明书的指引也能独立完成操作，不会因为操作复杂延误应急处置的时间。

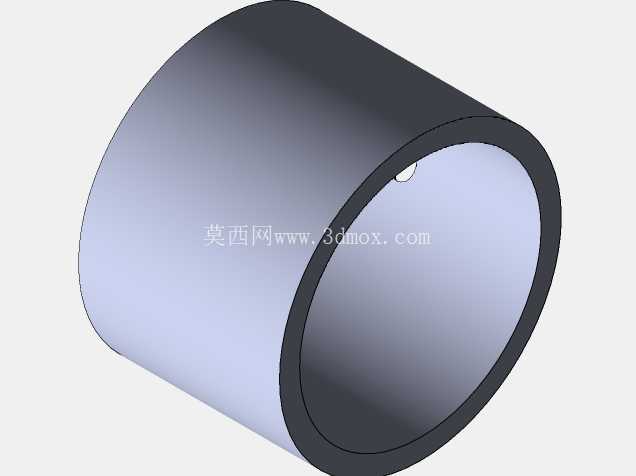

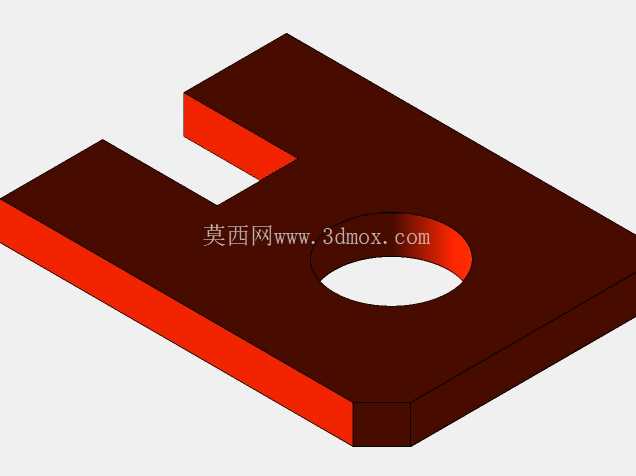

从建模实现的角度看，这套结构的所有零件都采用规则的钣金件与机加工件构成，没有复杂的曲面造型，连杆部分通过钣金折弯成型，螺杆与销轴采用标准车削加工即可，铰接位置的配合公差控制在0.1mm以内，既保证连杆转动灵活，又不会出现过大的配合间隙导致举升时结构晃荡，整体装配完成后，所有运动部件都不存在干涉问题，收拢和展开过程顺畅无卡滞，完全符合实际生产加工的工艺要求，能够直接作为同类车载千斤顶产品开发的结构参考。
