车载剪式汽车维修起重支撑装置

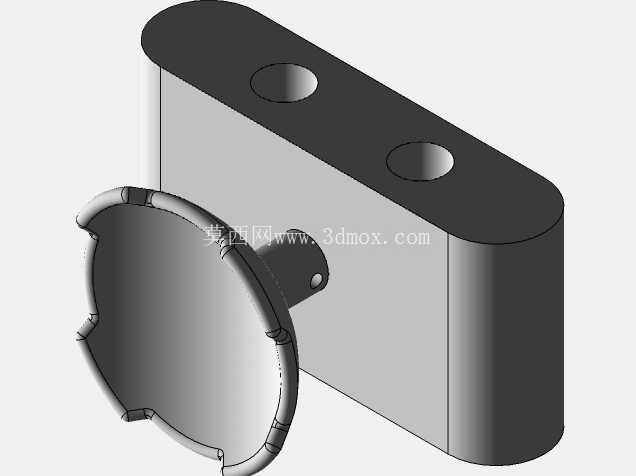

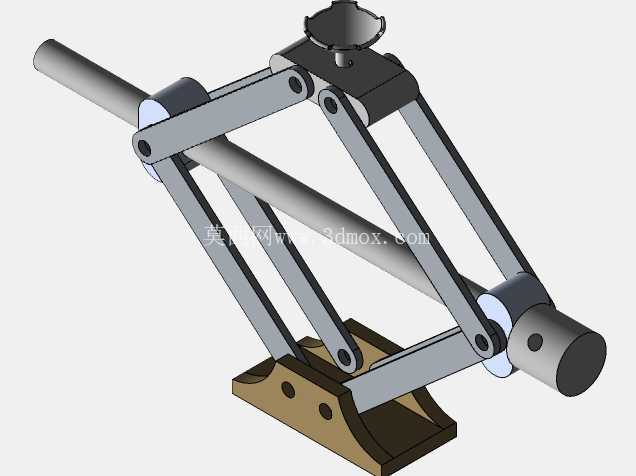

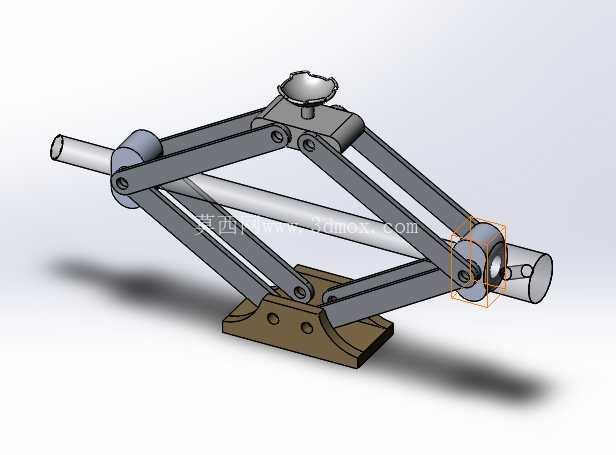

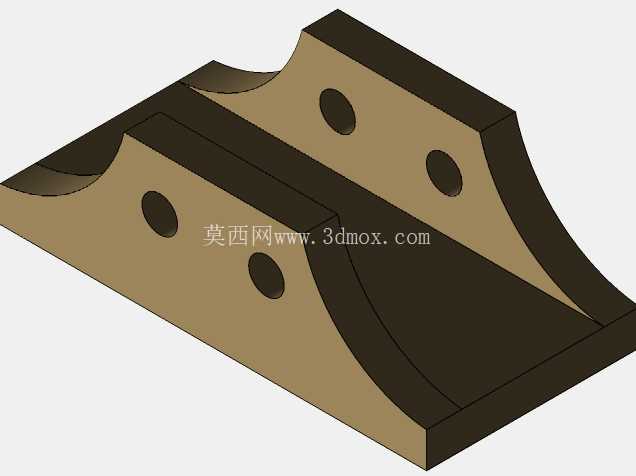

　　日常汽修场景里，更换轮胎、底盘检修这类作业都离不开便携举升设备的支撑，这款剪式结构的汽修支撑装置，就是适配家用乘用车、轻型商用车随车配套的典型举升工具，和立式液压千斤顶相比，它折叠后占用的后备箱储物空间更小，不需要额外加注液压油，不存在长期存放后油封渗漏、油压不足的故障隐患，更适合非专业维修人员随车应急使用。从结构设计逻辑来看，整个装置采用对称布置的双组剪臂铰接结构，底部是带防滑纹路的铸钢支撑底座，作业时底座完全贴合地面，增大接触面积避免软质地基下陷；顶部的弧形支撑托头刚好卡入车辆底盘指定的举升支撑点，不会滑脱刮伤底盘钣金。

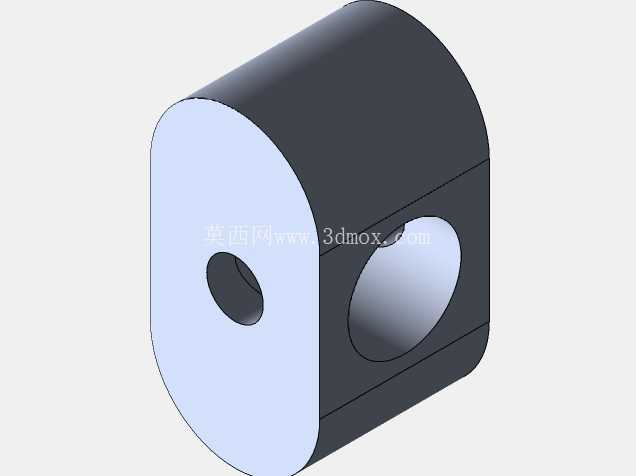

　　中间的传动螺杆贯穿两组剪臂的铰接滑块，转动穿入螺杆端的加力杆，就能带动两组滑块沿螺杆轴向相向移动，推动剪臂绕铰接点转动，实现整体高度的抬升，反向转动加力杆即可平稳下降，整个传动过程没有复杂的液压阀组，纯机械传动的结构可靠性更高，哪怕在低温、沙尘这类恶劣户外环境下，也不会出现液压油黏度变化导致的举升卡顿问题。做结构建模的时候，首先要明确核心的安装边界参数：折叠状态下整体高度不超过120mm，能轻松放入绝大多数乘用车后备箱的备胎槽周边储物格；完全举升后的最大行程要覆盖普通家用车150-350mm的底盘离地间隙区间，保证轮胎能完全脱离地面，方便拆卸更换。

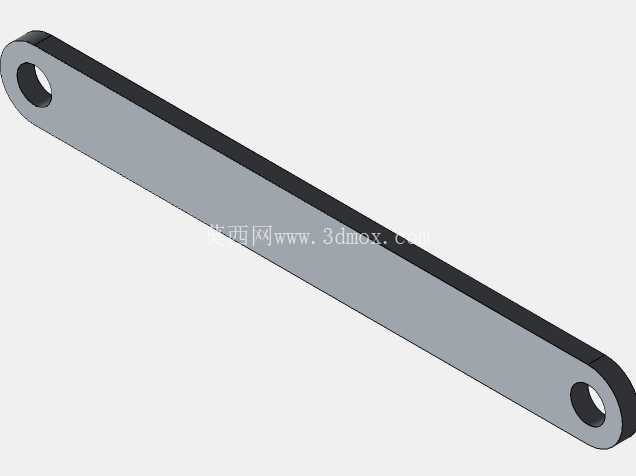

　　剪臂的板材厚度要根据额定举升载荷做受力校核，铰接点的销轴采用间隙配合，既要保证转动顺畅无卡滞，也要控制配合间隙避免举升过程中出现过大的侧向晃动；传动螺杆采用梯形螺纹，具备自锁特性，举升到任意高度都能自动锁止，不会因为载荷作用出现自行回落的安全隐患，不需要额外加装锁止销结构，简化操作步骤的同时提升了应急使用的安全性。实际使用场景中，这类剪式支撑装置不需要复杂的维护保养，每次使用后只需要擦拭掉螺杆上的泥沙，涂抹少量润滑脂就能长期存放，相比液压类举升工具，它的零部件数量更少，没有密封件、溢流阀这类易损件，正常使用情况下的故障率极低，哪怕是没有维修经验的普通车主，只需要对照车辆说明书找到底盘的指定支撑点，将底座放置在坚实平整的地面上，把随车配套的加力杆套入螺杆端的转动头，顺时针转动就能平稳举升车辆，举升过程中要注意观察两侧剪臂的展开角度是否对称，避免单侧受力过大导致结构变形。在建模过程中，所有铰接位置的配合间隙都要按照实际装配公差设置，不能做成完全零间隙的理想化模型，否则后续做运动仿真的时候会出现过约束报错，无法模拟真实的转动顺畅度；底座的防滑齿深度要控制在2-3mm，过深会导致底座与地面接触时压强过大，在铺装路面留下压痕，过浅则会在光滑地面出现打滑风险；顶部托头的弧形半径要匹配绝大多数乘用车底盘支撑筋的弧度，接触位置加装橡胶垫，避免硬接触刮伤底盘的防腐涂层。

　　这类剪式举升结构除了车载汽修场景外，调整尺寸参数后还能用于小型设备的安装调平、轻型构件的临时支撑，核心的剪臂增力、螺杆自锁的设计逻辑可以沿用到很多需要平稳举升、位置锁止的机械结构中，做结构设计的时候要重点校核螺杆的轴向承载力、剪臂铰接点的剪切强度，保证额定载荷下的结构安全系数不低于2.5倍，避免使用过程中出现结构失效引发安全事故。整个装置的所有零部件都采用常见的金属切削、冲压工艺加工，不需要特殊的加工设备，量产成本低，适合作为车辆出厂的标配随车工具，相比其他类型的举升工具，它的平衡稳定性更好，支撑点的受力分布更均匀，不会出现液压千斤顶常见的突然卸压回落问题，对于普通用户的应急使用场景来说，纯机械结构的安全冗余更高，操作门槛更低，不需要掌握专业的液压设备维护知识就能正常使用。
