剪式梯形车载起重支撑装置结构设计

　　日常汽修场景里，车辆底盘检修、轮胎更换这类作业，始终离不开便携可靠的车载举升装置，剪式梯形结构的车载起重支撑装置，正是家用车、小型营运车辆随车配套的主流选型，相比液压类举升设备，它没有密封件老化漏油的隐患，纯机械铰接的结构能在-30℃到60℃的宽温环境下稳定工作，长期放置在车辆后备箱也不会出现性能衰减，完全适配随车应急使用的需求。

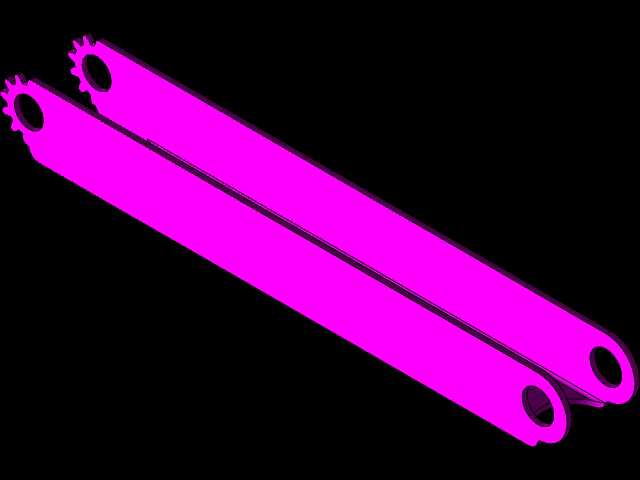

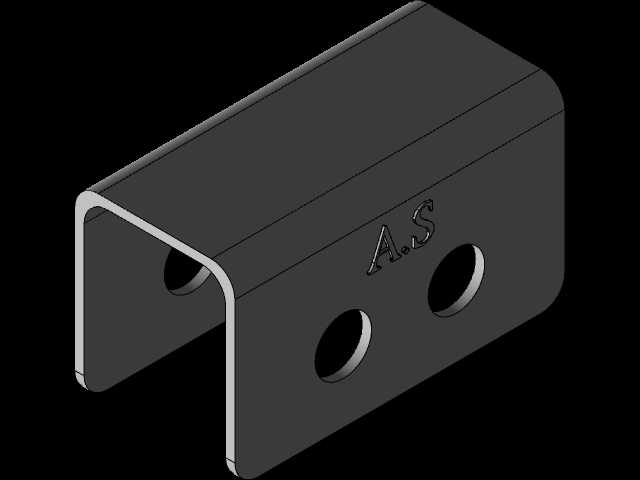

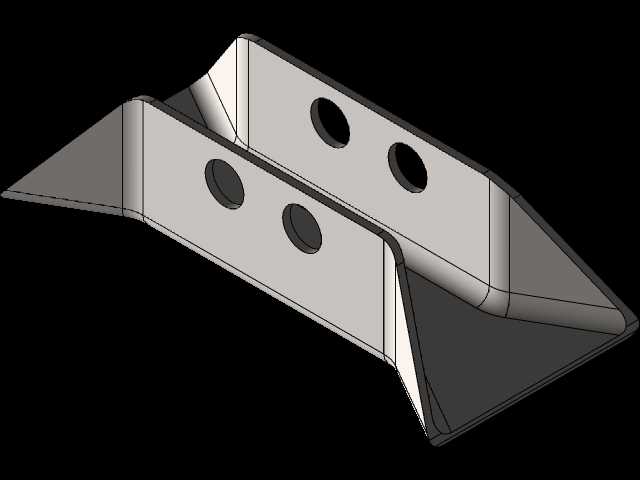

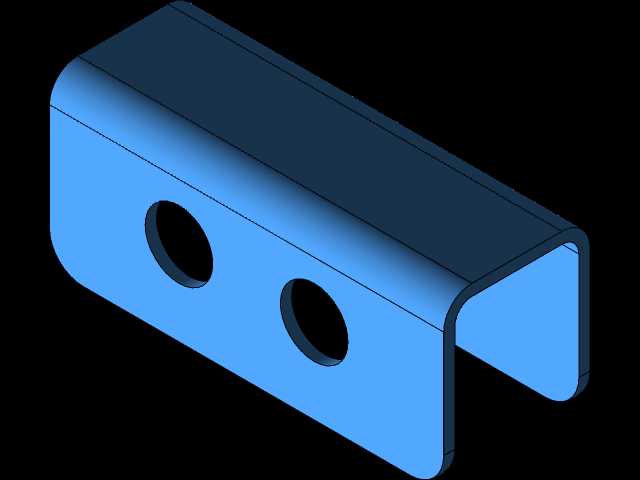

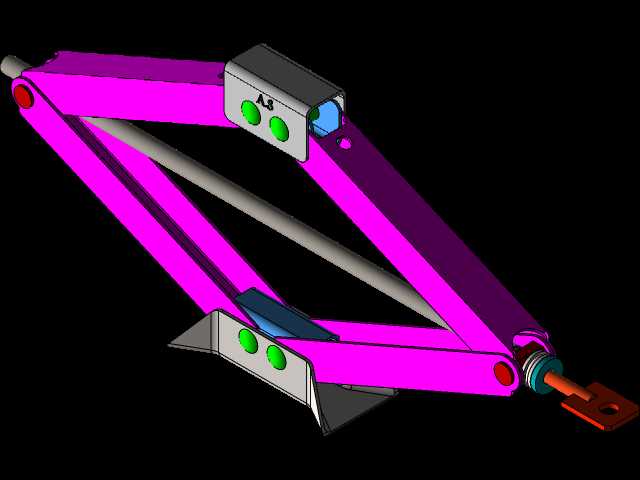

　　这套装置的核心承重框架采用对称梯形剪臂布局，上下两组剪臂通过中间的铰接销轴形成可折叠的菱形受力结构，剪臂主体选用高强度冲压钢板弯折成型，臂身截面做了外翻边加强处理，在不额外增加板材厚度的前提下，将臂身的抗弯折刚度提升了40%以上，避免举升过程中臂身出现侧向挠曲变形。上下两端的支撑座分别做了适配设计：顶部支撑座开有弧形定位槽，刚好卡入车辆底盘的指定举升筋位，防止举升过程中支撑点滑移；底部支撑座做了加宽的防滑齿面，接触地面时能增大摩擦系数，即便在硬化土路、沥青路面的轻微不平整工况下，也能保持支撑稳定，不会出现侧滑风险。

　　驱动端采用梯形螺纹传动副，配合端部的六角驱动头，既可以用随车配套的摇手手动驱动，也能适配电动扳手快速驱动，梯形螺纹的自锁特性是这套装置的核心安全设计，当举升到任意高度停止驱动时，螺纹副的摩擦角大于螺纹升角，能够自动锁止当前位置，不会因为车辆自重出现自动回落的问题，完全满足作业过程中的安全要求。剪臂铰接处的销轴都做了表面淬火处理，配合耐磨衬套，长期反复折叠使用也不会出现铰接间隙过大的问题，保证举升过程中两侧剪臂同步动作，不会出现卡滞、偏载的情况。

　　从安装边界和尺寸适配来看，这套装置完全折叠后的整体厚度不超过120mm，长度控制在450mm以内，可以轻松放入绝大多数家用轿车后备箱的备胎槽储物空间，不会占用额外的行李存放空间；完全展开后的最大举升高度可以达到380mm，能够适配离地间隙120mm到330mm之间的各类家用轿车、城市SUV车型，举升承重覆盖1.5吨到2.5吨的常见家用车整备质量范围，完全满足单轮举升更换轮胎、底盘局部检查的作业需求。

　　设计过程中针对受力集中的位置做了专门的结构优化：剪臂两端与上下支撑座的铰接位置，都加焊了加强筋板，分散铰接点的集中应力，避免长期承重后出现焊缝开裂、板材变形的问题；驱动螺杆的两端做了轴向限位结构，防止举升到极限位置时螺杆脱出传动螺母，同时在极限位置设置了硬限位挡块，避免超行程展开导致结构失稳。整套装置没有多余的冗余结构，所有部件都服务于承重、举升、自锁的核心功能，表面采用喷塑处理，既可以抵御日常存放时的潮气锈蚀，也能避免使用过程中剐蹭车辆底盘的漆面。

　　在实际使用场景中，这套装置不需要额外的动力源，单人即可完成操作：找到车辆底盘的指定举升点后，将装置放置在对应位置，先手动旋转驱动头将顶部支撑座贴合底盘举升筋位，确认支撑位置对正后，再用摇手或者电动工具驱动螺杆收拢剪臂，平稳将车辆举升到需要的高度，整个操作过程不需要复杂的安装调试，即便是没有汽修经验的普通车主，也能按照随车说明快速完成操作。相比其他类型的车载举升设备，这种剪式梯形结构的维护成本极低，只需要每年定期在铰接销轴、螺纹传动处涂抹少量润滑脂，就能保证整套装置长期可靠工作，不存在液压油补充、密封件更换这类后期维护需求，非常适合作为车辆的随车应急配套工具。
