带基架安装的伦茨电机齿轮箱传动驱动系统

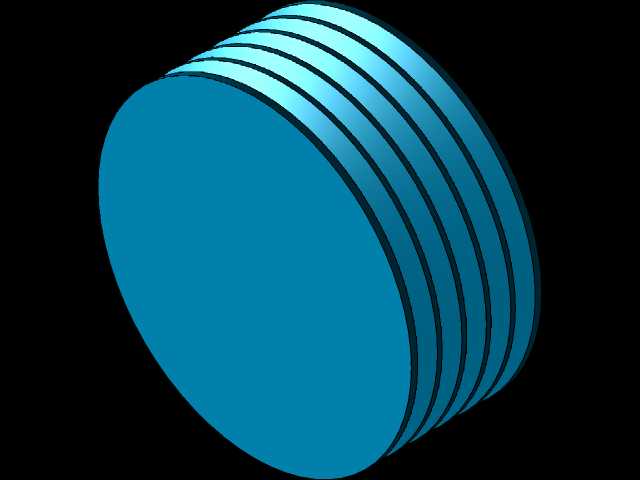

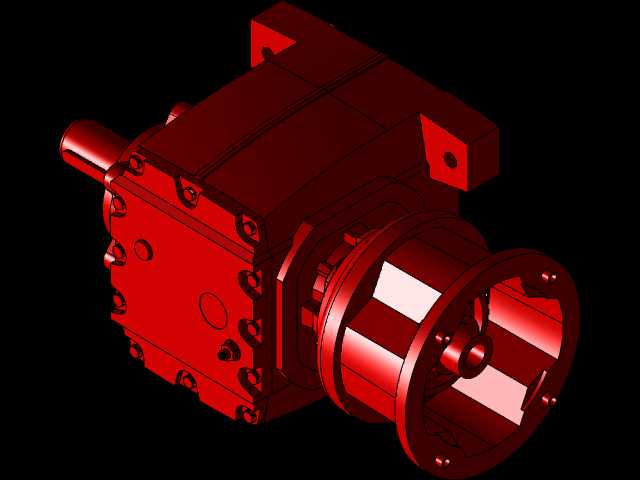

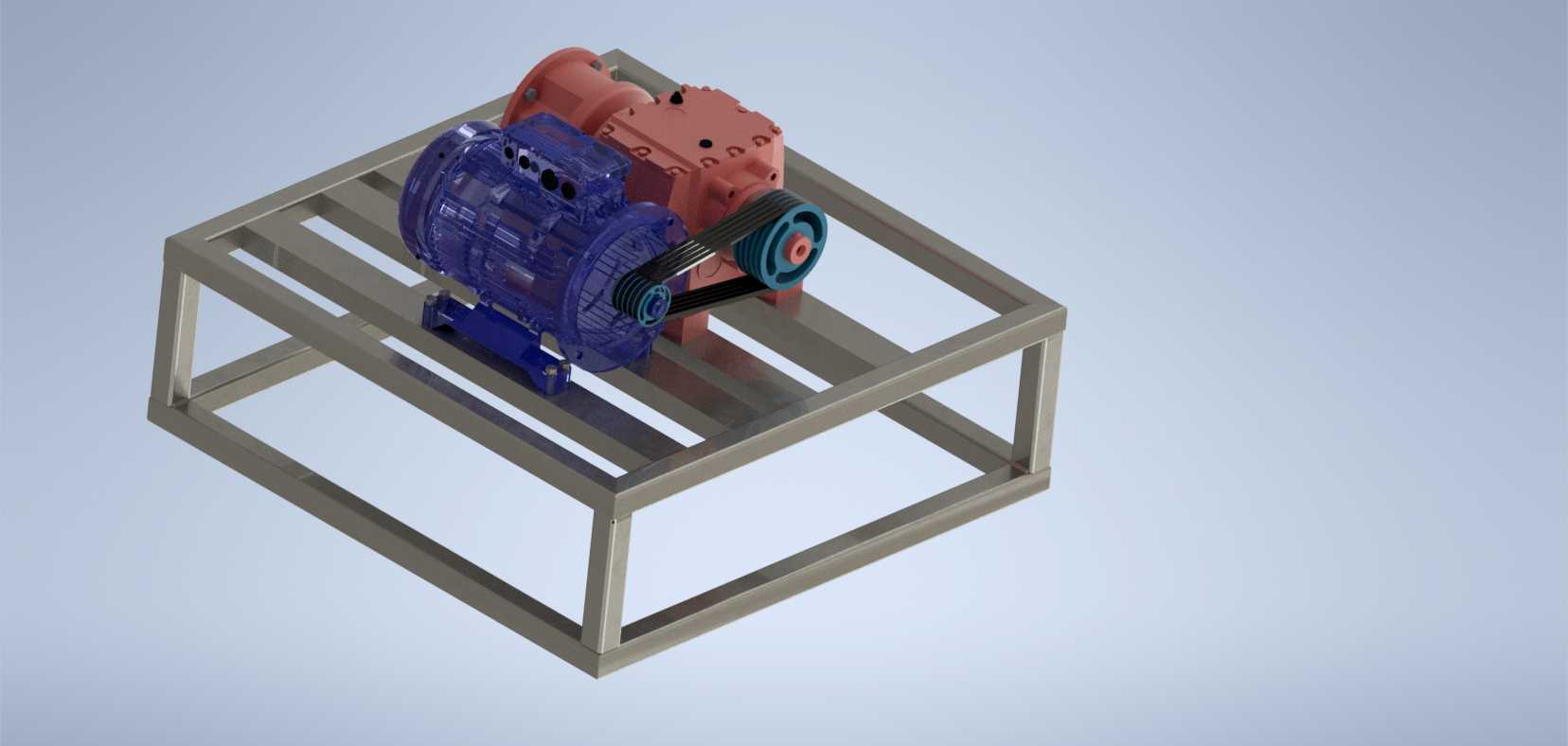

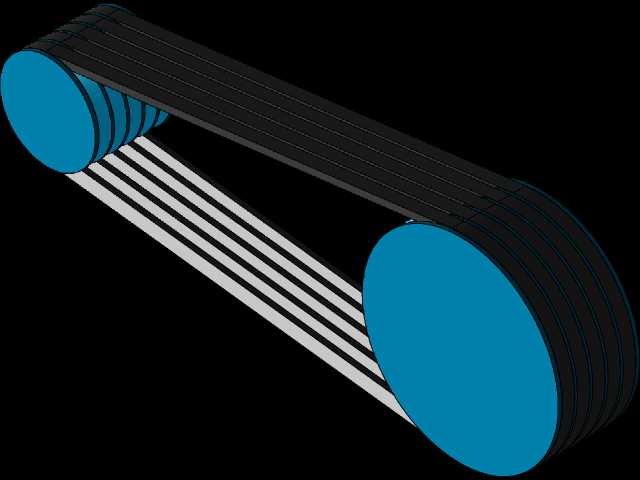

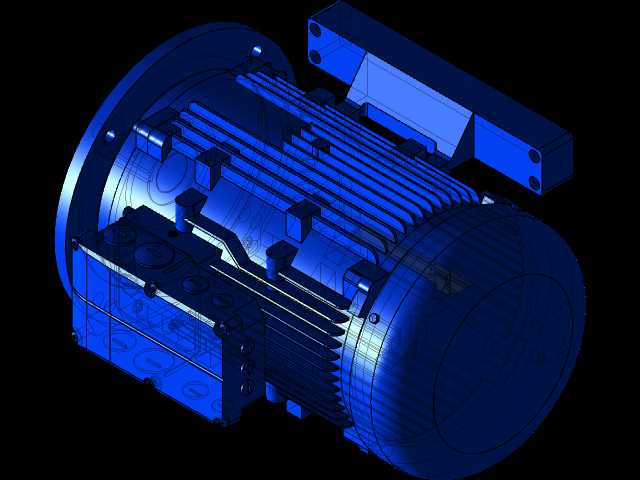

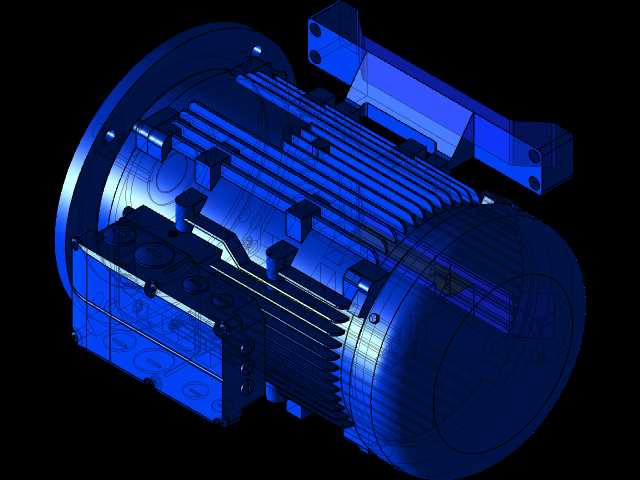

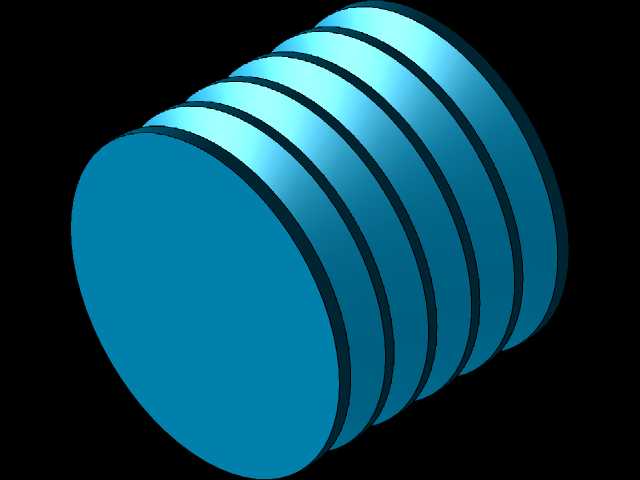

　　这套带安装基架的驱动传动单元，主要面向中小型工业生产线的连续动力输送场景，常见于轻工输送线、小型物料提升设备、配套加工辅机的动力输入端，可直接作为独立动力模块集成到整机设备中，无需额外搭建复杂的传动支撑结构。整套传动单元的核心动力输入采用伦茨m550系列电动机，输出端匹配同品牌g500-h1500规格齿轮箱完成一级减速增扭，动力从齿轮箱输出后，通过3到5个槽轮搭配SKF品牌SPZ型V带完成二级传动，可根据终端负载的转速、扭矩需求调整槽轮的直径配比，实现不同输出参数的灵活适配，V带传动本身具备过载打滑的特性，可在终端出现瞬时卡滞时缓冲冲击，保护核心电机与齿轮箱部件不受刚性冲击损坏。

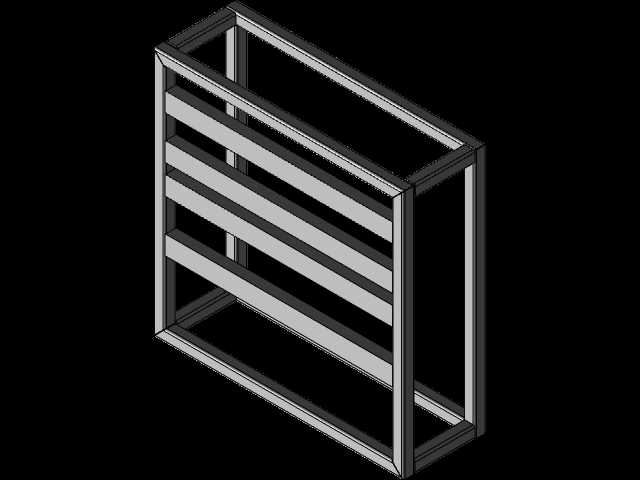

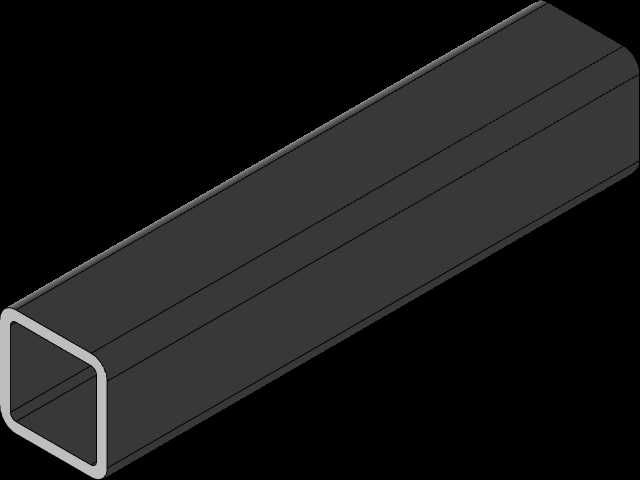

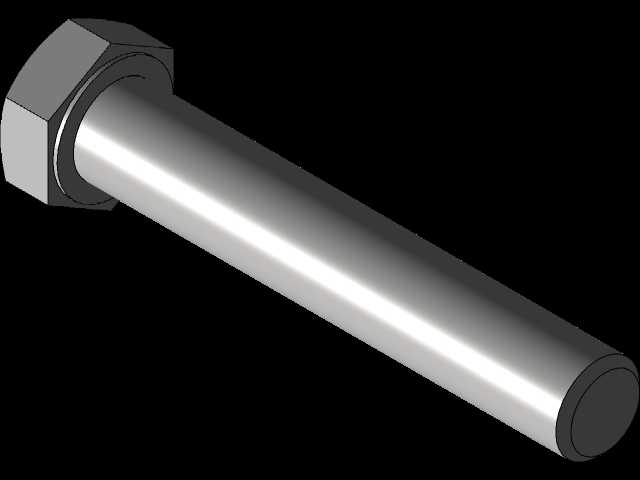

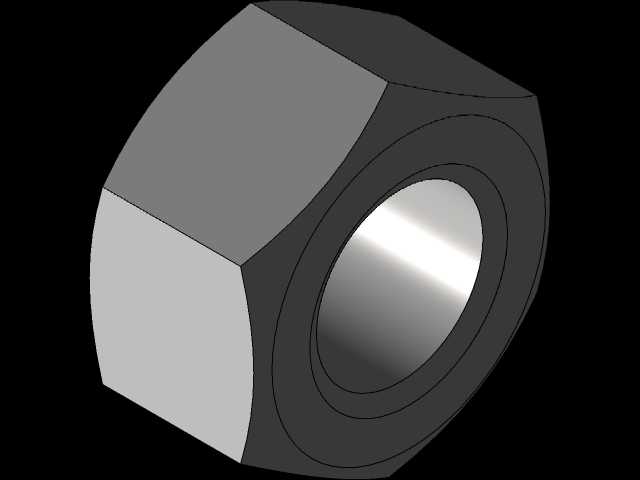

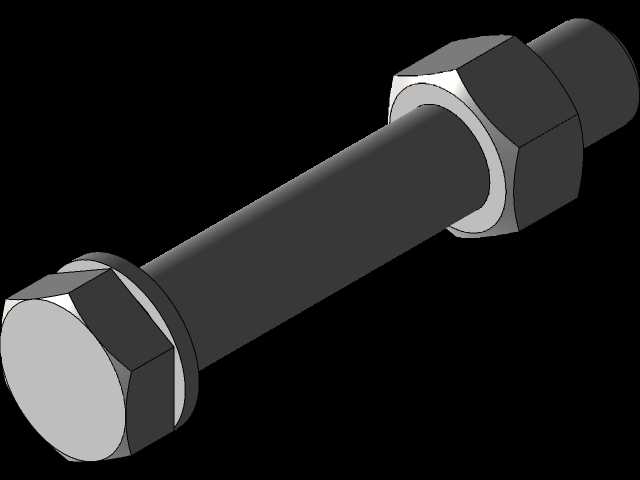

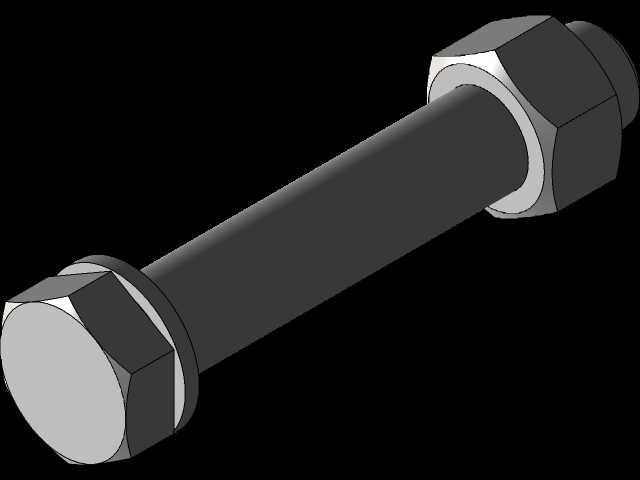

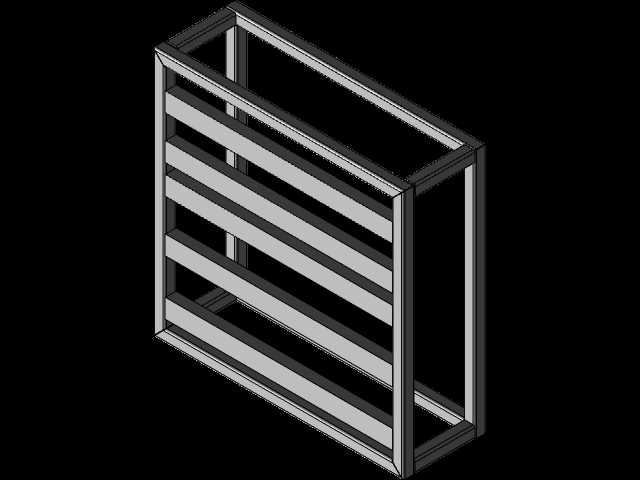

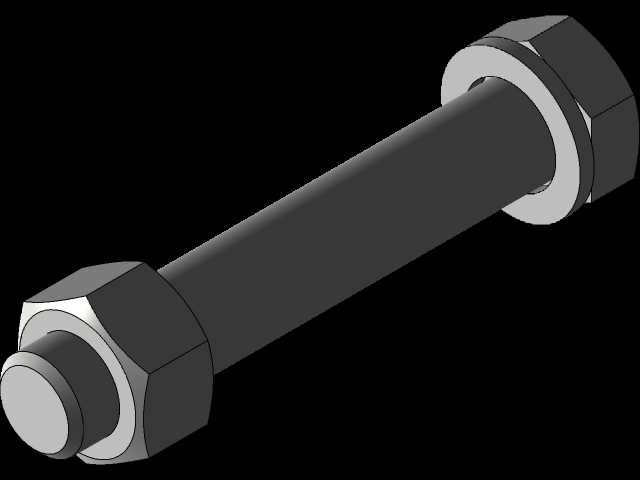

　　设计阶段首先确定了基架的承载边界，基架采用矩形型钢焊接成型的框架式结构，所有型钢的截面选型经过承重校核，可同时承载电机、齿轮箱的静载荷与传动过程中的动载荷，框架的镂空结构一方面减轻整体自重，另一方面方便传动带的安装调整、日常运维时的张力检查，也能避免运行过程中杂物堆积在传动区域引发安全隐患。基架上的电机、齿轮箱安装位均预留了长条形调节腰孔，安装时可沿腰孔调整电机与齿轮箱的相对位置，以此张紧V带，调整到位后通过螺栓锁紧固定，无需额外设计张紧轮结构，简化了整体结构的同时降低了制造成本。

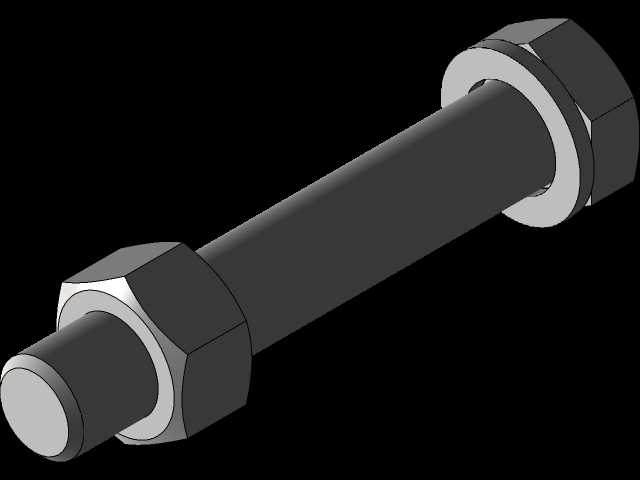

　　从安装边界来看，整套单元的底部框架为规整矩形结构，四个角点预留了与设备主机架连接的螺栓过孔，可直接通过螺栓固定在主机的安装平台上，安装时仅需保证框架平面的水平度偏差在允许范围内，即可保证带轮的平行度要求，避免V带出现偏磨、掉带的问题。传动区域的带轮外侧预留了足够的安全防护安装空间，实际投用后可加装金属防护网罩，避免人员误触运转部件引发安全事故。齿轮箱的输出轴端采用标准轴伸设计，可通过联轴器、链轮或者带轮直接对接终端负载，适配不同设备的动力接入需求。

　　整套传动结构的设计逻辑优先考虑运维便利性与运行可靠性，电机与齿轮箱均采用成熟的标准工业部件，备件采购渠道成熟，后期维护更换成本低；V带作为易损件，更换时仅需松开电机安装螺栓调整位置即可完成拆装，无需拆解核心传动部件，大幅缩短停机维护时间。基架的焊接结构经过时效处理，可消除焊接应力，避免长期承载后出现框架变形，保证各传动部件的同轴度、平行度长期保持在设计允许范围内，延长传动带、轴承等易损件的使用寿命。在实际选型应用时，可根据终端负载的额定扭矩、运行转速，调整槽轮的传动比，也可更换对应功率规格的电机与齿轮箱，基架的安装孔位可适配同系列不同规格的伦茨电机与齿轮箱，具备一定的通用适配能力，可覆盖一定功率区间内的动力输送需求，减少重复设计的工作量。
