CSWA考试练习用定位支撑块结构

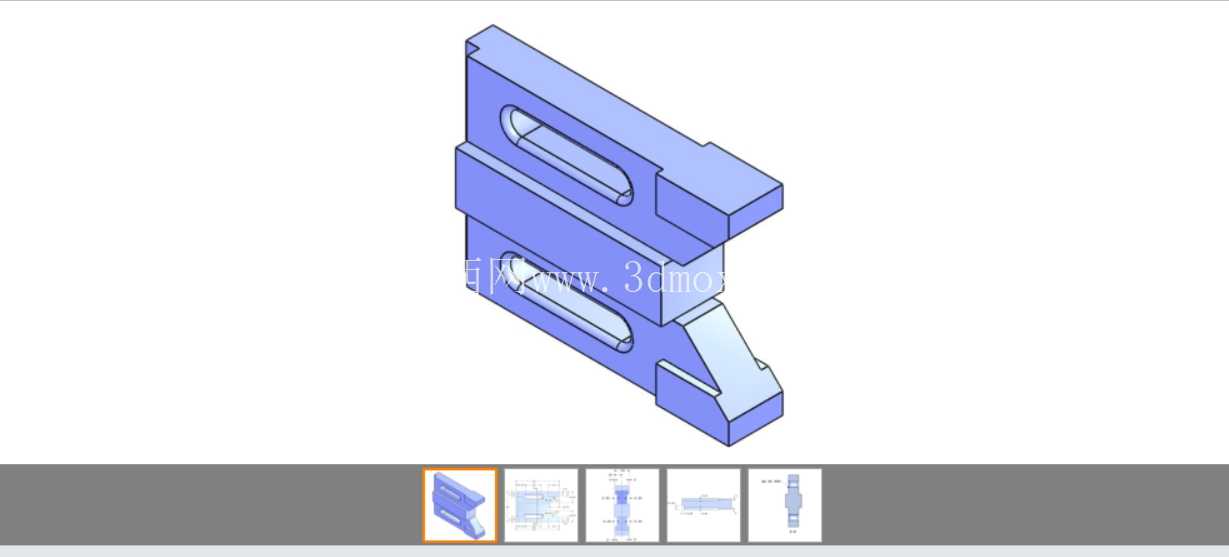

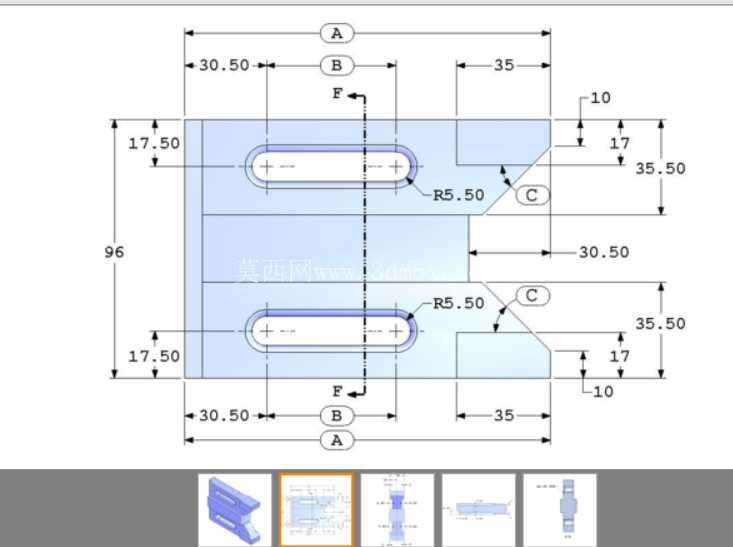

在日常的机械结构设计实操训练，尤其是面向CSWA这类专业技能认证的练习过程中，这类带双长槽的阶梯式支撑定位零件，是非常典型的建模考核载体，同时也对应着实际工装夹具里常用的可调支撑块的典型结构。先从实际应用场景说起，这类结构的零件常出现在小型焊接工装、机加工定位夹具的工位上，用来给待加工的板类、异型结构件提供侧向或者竖向的支撑定位，零件上的两个长圆形通槽，核心作用是给安装螺栓提供调节行程，实际装配时可以根据待定位工件的尺寸偏差，沿着槽的长度方向调整支撑块的固定位置，不需要在安装底板上额外加工多组安装孔，就能适配一定尺寸范围内的工件定位需求，大幅提升工装的通用适配性。

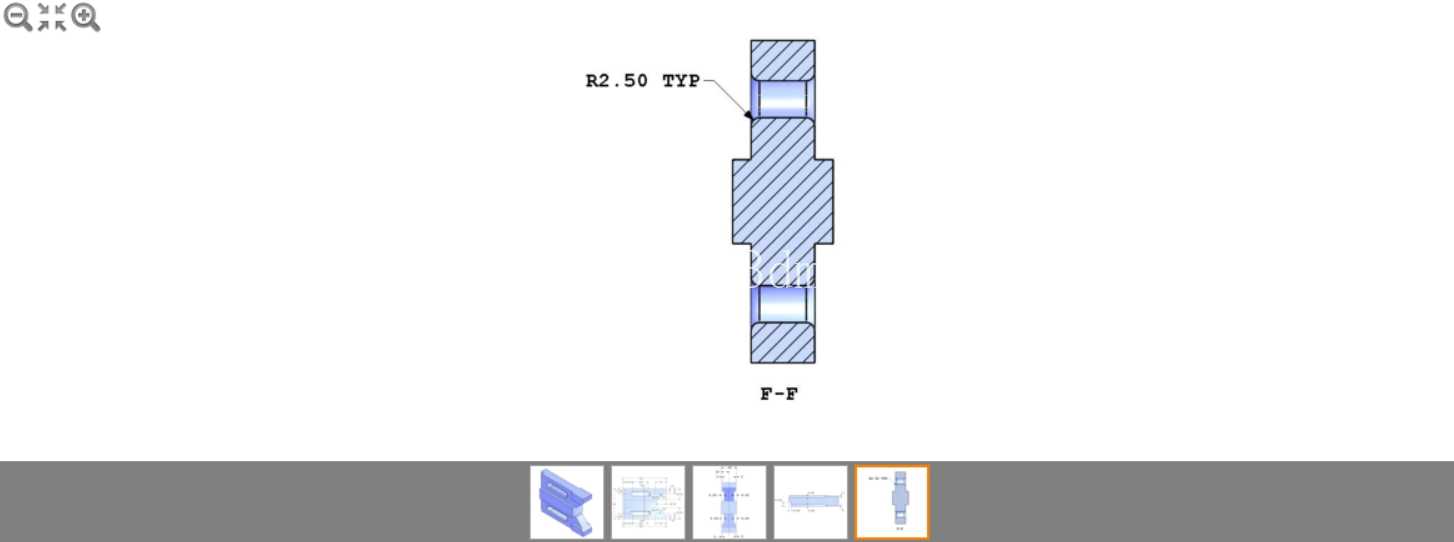

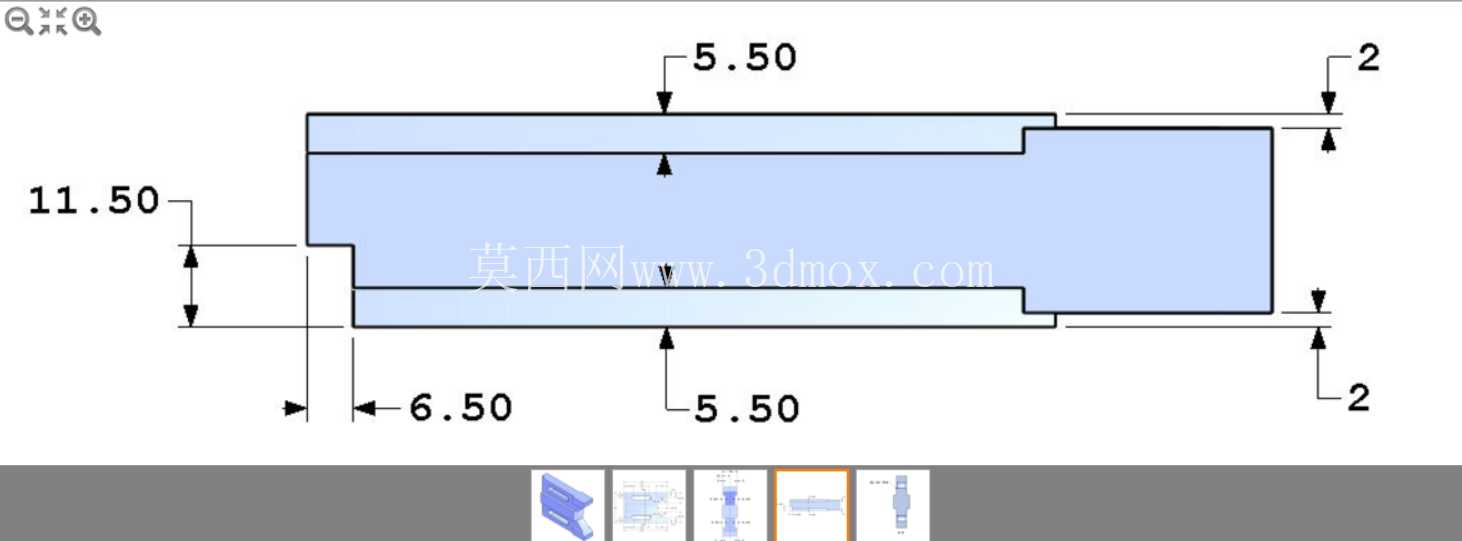

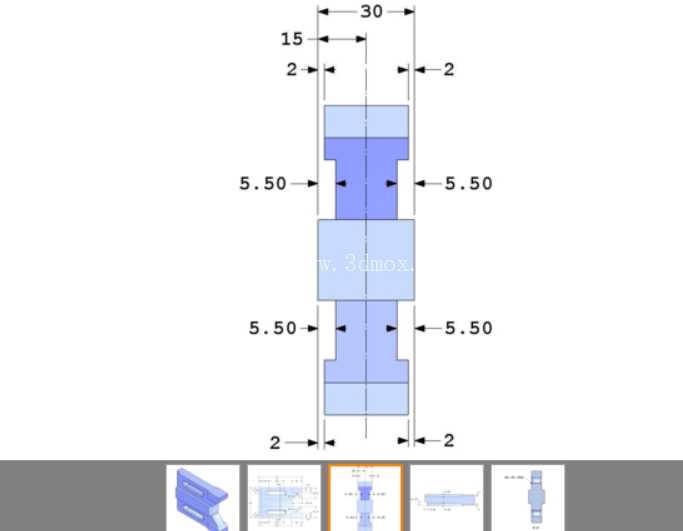

从结构功能特性来看，这个零件采用阶梯式的块体设计，不同高度的台阶面可以对应不同厚度工件的支撑需求，端部的斜切结构是为了避让工件上的突出特征，避免装配时出现干涉，零件的所有棱边都做了小尺寸的倒角处理，一方面是消除机加工后的锐边，防止装配调试时划伤操作人员，另一方面也能减少应力集中，避免零件在频繁受挤压的工况下出现棱边崩裂的问题。两个长槽的宽度是按照常用的内六角圆柱头螺栓的杆径设计的，槽的两端做了圆弧过渡，和螺栓杆部的圆弧轮廓匹配，安装时螺栓可以顺着槽的方向顺畅滑动，调整到目标位置后拧紧螺母就能完成固定，不需要额外加工复杂的锁紧结构，加工和装配的工艺性都很好。

说到设计思路，这类零件的建模逻辑完全遵循从二维草图到三维特征的递进顺序，首先要确定零件的基准面，以零件的底面作为第一安装基准，先绘制主体的外轮廓草图，拉伸得到基础块体，之后再绘制两个长槽的草图，通过切除拉伸得到通槽结构，再对端部的斜角做拉伸切除，最后添加所有棱边的倒角特征。设计时需要重点控制几个尺寸边界：首先是零件的总高度，要匹配对应工装的安装空间，避免和上方的压紧机构产生干涉；其次是两个长槽的中心距，要和安装底板上预设的T型槽或者固定螺孔的间距匹配，保证调整行程内螺栓都能顺利穿入；还有端部斜切的角度，要根据待避让工件的轮廓角度来确定，保证支撑块贴紧工件时，斜切面不会和工件的突出部分接触，避免出现定位虚位。

从安装边界的角度来说，这个零件属于平板式安装的支撑件，底面的平面度有较高要求，需要通过铣加工保证平面度公差在0.05mm以内，这样安装后不会出现晃动，保证定位精度。零件的厚度方向尺寸要根据实际承受的压紧力来确定，如果是用于大吨位冲压或者焊接工装，需要适当增加块体厚度，选用45号钢调质处理提升刚性，如果是用于轻型的装配工装，也可以选用铝合金材料降低整体重量。两个长槽的深度是贯穿整个块体的，所以安装时螺栓的长度要足够穿过块体和安装底板，预留出螺母和垫片的安装空间，同时要注意螺栓头的沉孔深度？不对，这个零件的槽是通槽没有沉孔，所以安装时要在螺栓头下方加装平垫片，增大接触面积，避免拧紧时螺栓头压伤槽的边缘，影响后续的位置调整。

在实际的建模练习中，这类零件的考核点往往集中在草图的几何约束上，比如长槽的对称约束、台阶面的平行度约束、斜切面的角度尺寸标注，很多初学者容易在绘制草图时遗漏对称约束，导致后续修改尺寸时特征出现错位，或者长槽的圆弧中心和直段没有添加重合约束，拉伸切除后出现碎面。另外这个零件的所有特征都是基于正交基准面创建的，没有复杂的曲面特征，非常适合练习基础的拉伸、切除、倒角特征的操作，同时也能帮助学习者理解工装类支撑零件的设计逻辑，明白每个结构对应的实际功能，而不是单纯照着图纸画形状。

再回到实际工况的使用细节，这类支撑块在长期使用后，长槽的内壁容易因为频繁的位置调整出现磨损，所以在设计时如果是用于高频调整的工装，可以在槽的内壁加装淬火钢套，提升耐磨性能，延长零件的使用寿命。零件的支撑面也就是和工件接触的台阶面，表面粗糙度要控制在Ra1.6以内，保证和工件接触时贴合紧密，不会因为表面过于粗糙导致定位偏差。另外在装配时，两个安装螺栓不要一次性拧紧，要先把支撑块调整到目标位置，轻轻带上螺母，用百分表找正支撑面的位置度之后，再交叉拧紧两个螺母，避免拧紧过程中支撑块出现偏移，影响定位精度。
