万向节传动连接结构装配设计

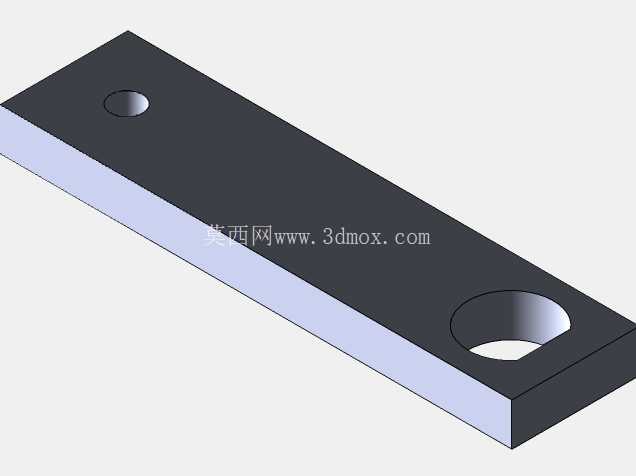

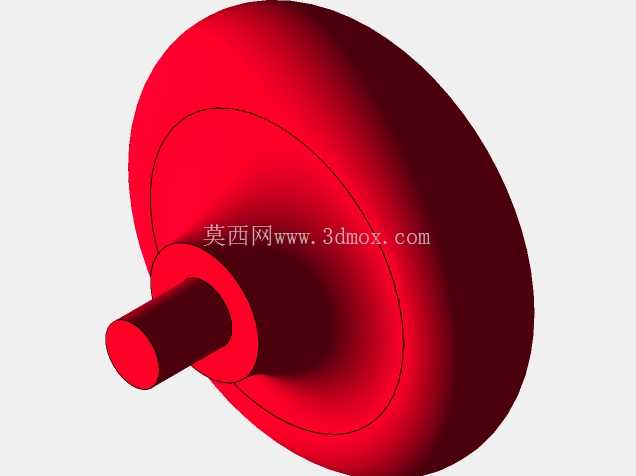

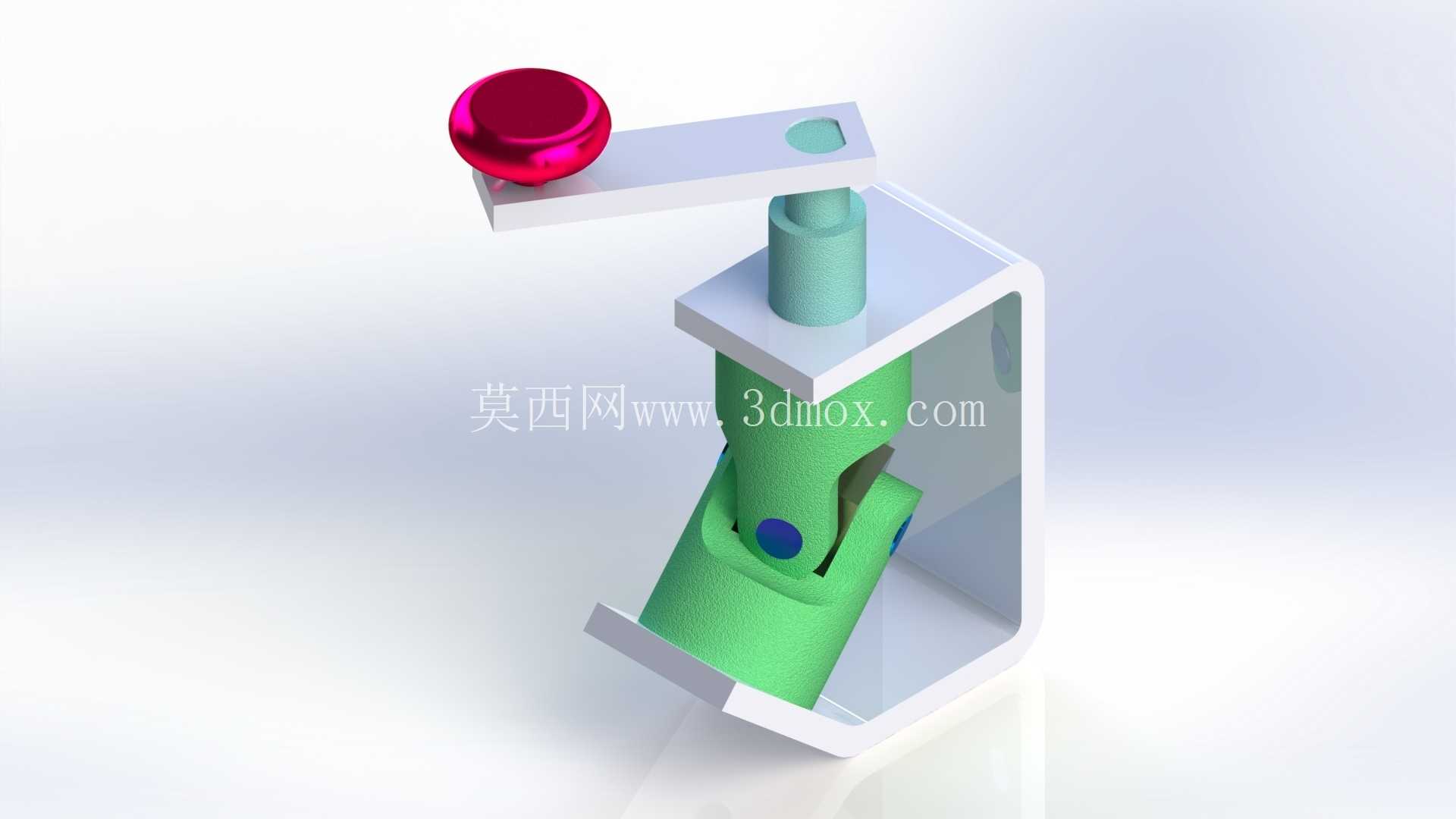

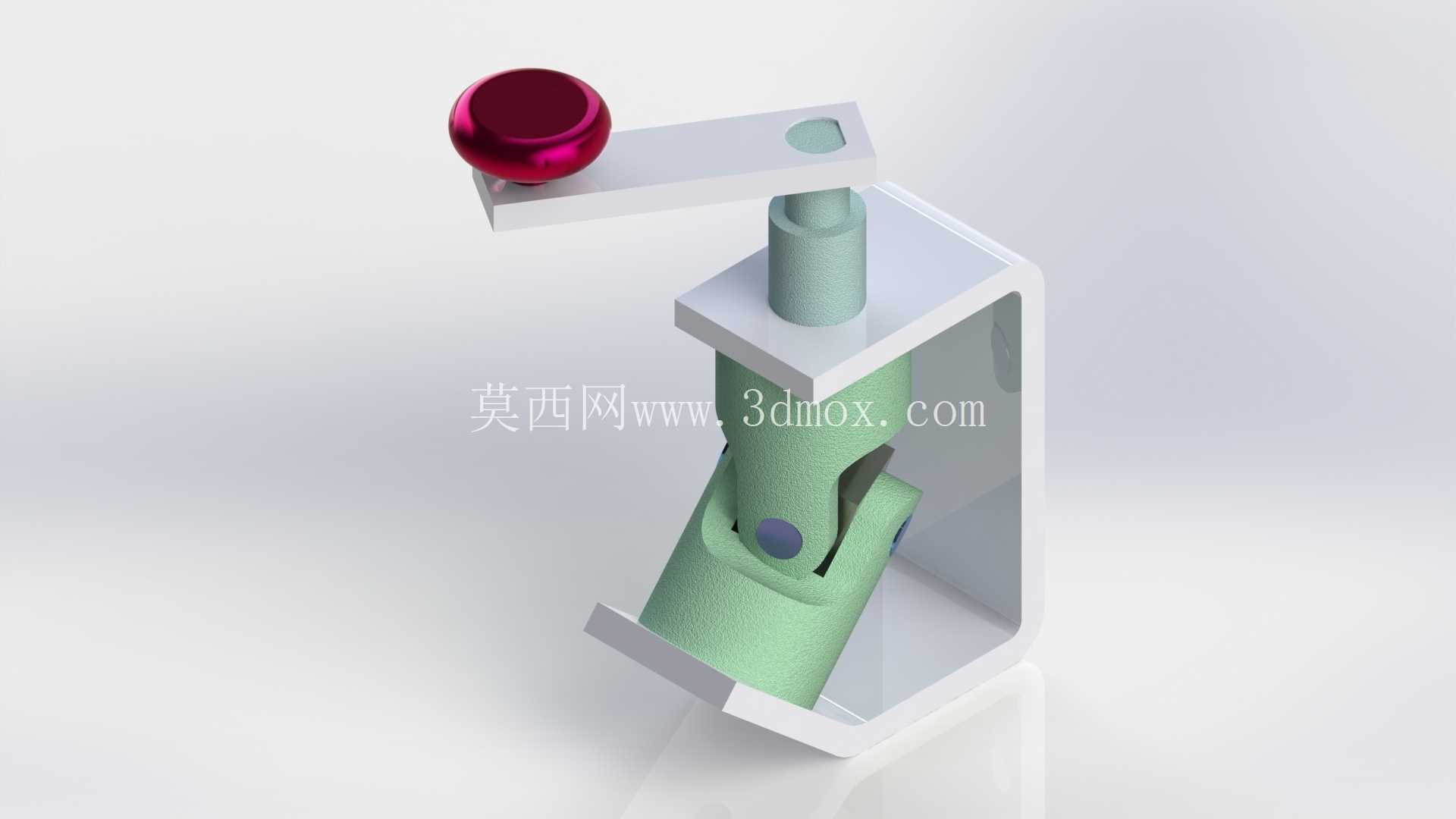

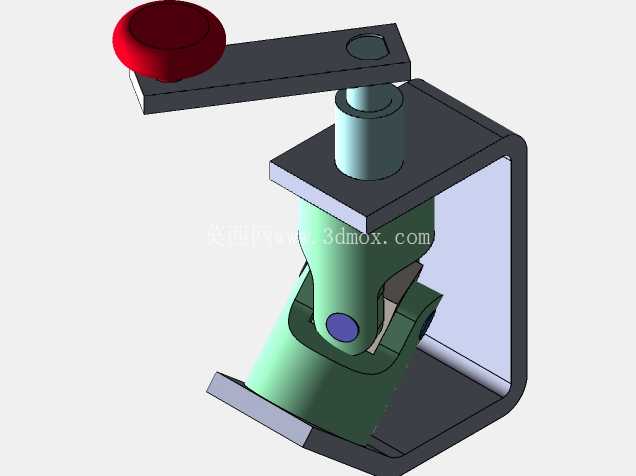

　　在跨轴系动力传输场景中，两轴存在空间夹角、安装同轴度偏差是工程现场极为常见的工况，这类偏差如果采用刚性联轴器直接连接，会在轴系运转过程中产生极大的附加弯矩，轻则造成轴承异常磨损、密封件过早失效，重则引发轴系疲劳断裂、传动卡滞等严重故障，万向节正是为解决这类非共线轴的运动与动力传输需求而设计的核心传动部件。这套万向节装配结构采用十字轴式核心传动逻辑，主动端与从动端的叉形接头通过十字销轴实现铰接，可在两轴轴线夹角处于动态变化的工况下持续稳定传递扭矩，常见于机床进给传动链、汽车转向操纵机构、轻工设备多工位转台传动、农业机械动力输出轴连接等场景，能够适配最大35度以内的轴间夹角动态偏移，补偿安装过程中产生的同轴度误差、设备运行中机架形变带来的轴系错位，避免刚性连接带来的附加载荷损伤配套零部件。

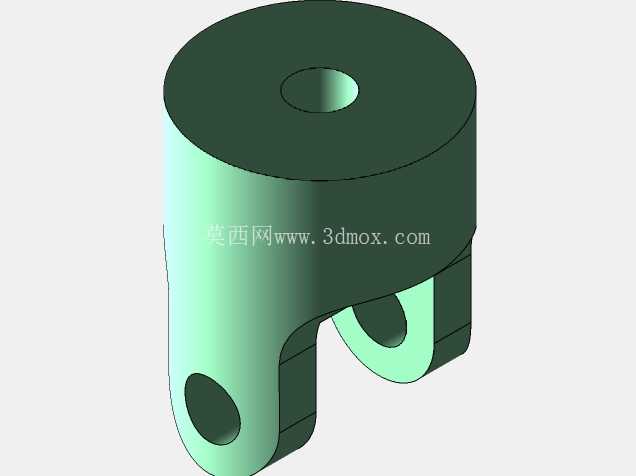

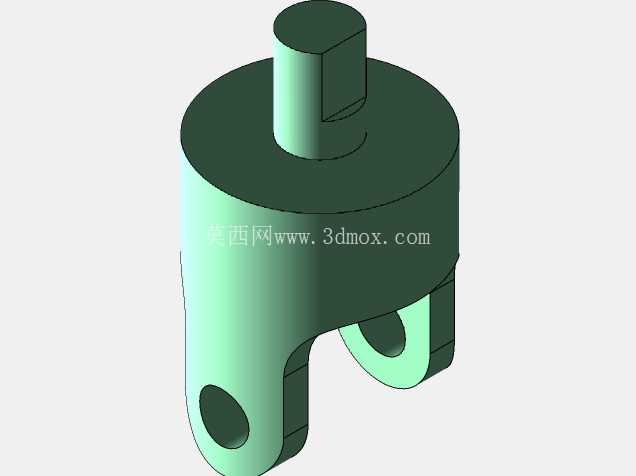

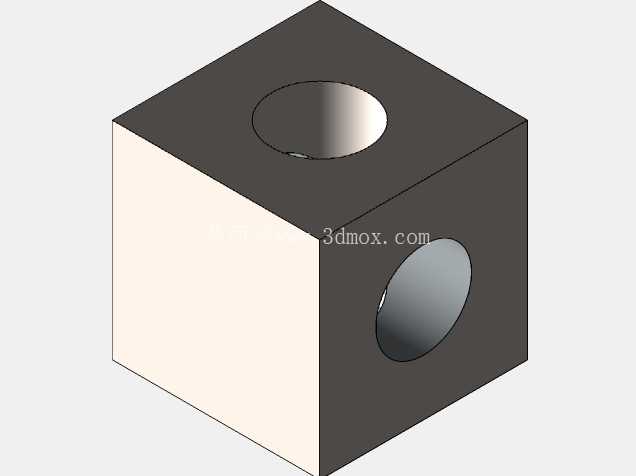

　　从结构设计逻辑来看，这套装配的主动端叉头设置了定位轴颈与外接动力输入部件配合，轴颈处预留了标准键槽安装位，可通过平键实现周向固定，传递额定扭矩范围内的旋转动力；十字销轴的四个轴颈分别嵌入主动叉与从动叉的轴孔内，轴孔与销轴之间设计了衬套安装间隙，可根据使用工况选配铜基滑动衬套或者滚针轴承，降低铰接部位的转动摩擦阻力，减少长期运转的磨损量，延长部件维护周期；从动端叉头的输出轴颈同样采用标准轴径设计，可直接与下游传动部件的安装孔适配，不需要额外加工转接结构。

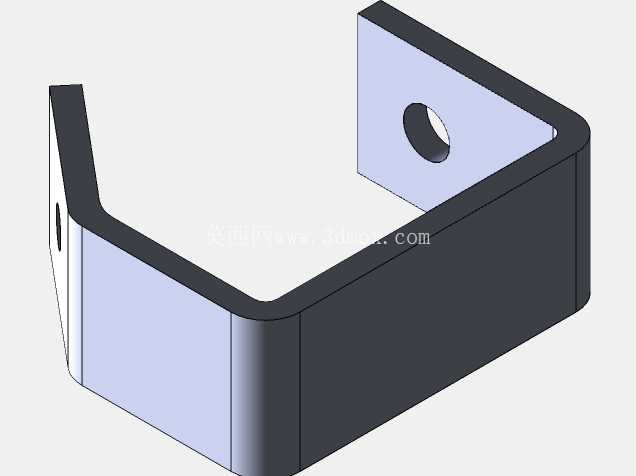

　　整个装配的外部设置了半包围式防护壳体，壳体采用开放式腔体结构，既能够阻挡生产环境中的切屑、粉尘落入铰接摩擦副，又不会干涉万向节在夹角变化过程中的摆动空间，壳体的安装基面设置了两个定位销孔与螺栓过孔，可直接固定在设备的机架安装面上，安装边界清晰，不需要额外设计复杂的转接支架。在尺寸链设计上，这套结构的轴向安装总长控制在紧凑范围内，径向最大摆动半径经过校核，在最大允许轴夹角工况下，所有运动部件都不会与防护壳体内壁、周边相邻零部件发生运动干涉，铰接部位的销轴直径按照额定传输扭矩做了强度校核，选用常规合金结构钢加工即可满足抗弯、抗剪切强度要求，叉形接头的叉臂厚度经过受力仿真验证，在承受冲击载荷时不会出现塑性变形。

　　实际装配过程中，十字销轴的轴向定位采用孔用弹性挡圈固定，装配工序简单，不需要专用工装即可完成组装，后期维护时仅需要拆卸挡圈即可更换磨损的衬套或者销轴，维护成本较低。在传动特性上，这种单十字轴万向节在存在轴间夹角时，主动轴匀速转动的状态下从动轴会产生周期性的转速波动，波动幅度随轴间夹角增大而提升，因此在对转速均匀性要求较高的传动场景中，通常会成对使用两套万向节，并通过中间轴连接，保证主动端与从动端的转速同步，这套单万向节结构可直接作为双联万向节传动组的基础单元使用，适配更多高精度传动场景的需求。针对不同的使用工况，这套结构的铰接部位可预留润滑脂注油通道，定期加注润滑脂即可保证铰接部位的润滑状态，适用于低速重载的传动场景；如果用于高速轻载的操纵机构传动，也可选用自润滑衬套，实现免维护使用。整个装配的所有零部件都采用常规机械加工工艺即可生产，叉形接头可通过模锻成型后铣削加工轴孔与轴颈，十字销轴可采用圆钢车削后铣削扁位加工，防护壳体可采用板材折弯焊接或者型材铣削加工，加工难度低，生产成本可控，适合批量配套应用在各类通用机械设备的传动系统中。
