HP款64G便携U盘结构设计方案

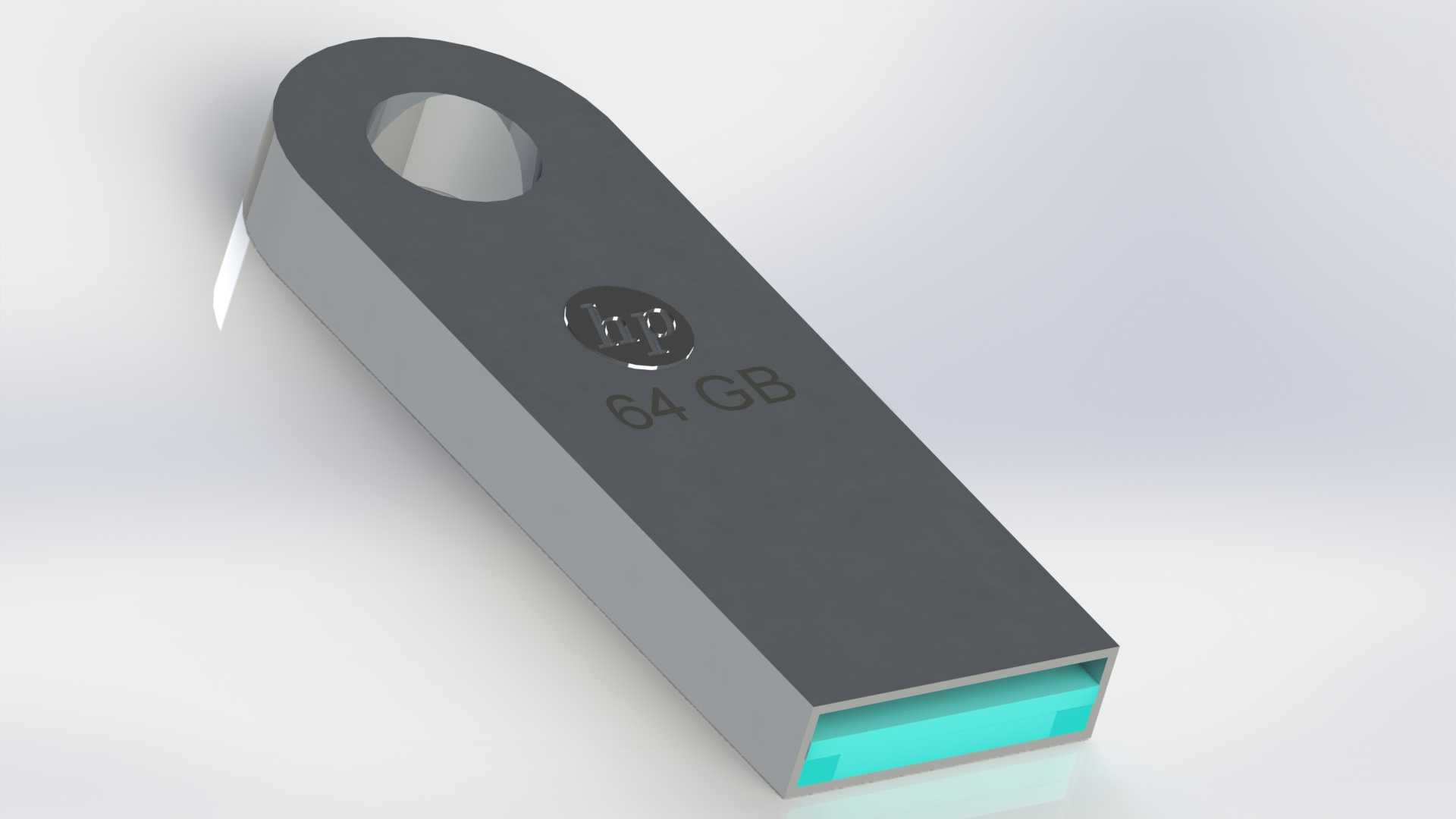

　　日常做工业现场数据采集、设备调试参数备份的时候，经常需要用到便携存储介质，这款一体金属外壳的U盘设计，就是针对工业现场复杂使用场景做的结构优化。首先说实际使用场景，不管是车间里拷贝机床加工程序、导出设备运行日志，还是日常办公传输三维模型文件、设计图纸，这类无帽一体结构的U盘都能避免丢帽的问题，尾部预留的挂孔可以直接挂在钥匙串、工牌挂绳上，适配车间作业人员随身携行的需求，不会因为随手放置在设备操作台、工具箱里找不到。从功能特性来看，这款U盘采用金属一体外壳设计，外壳做了倒角处理，没有尖锐棱角，揣在工作服口袋里不会勾扯布料，金属壳体本身具备一定的抗挤压、抗摔性能，日常不小心从操作台掉落、被工具轻微磕碰的时候，

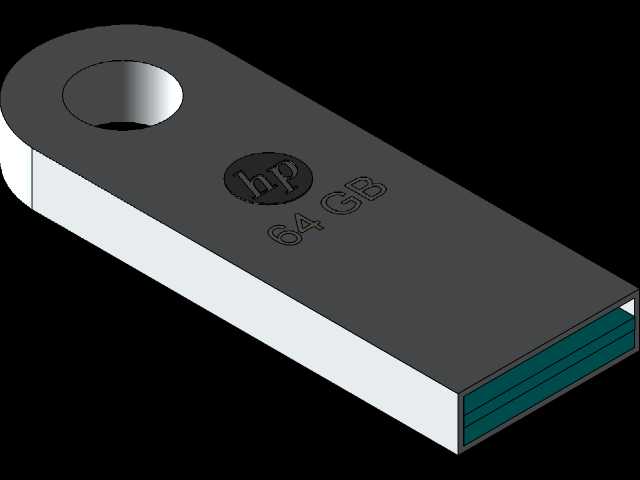

　　能有效保护内部的PCB存储芯片，不会像塑料外壳U盘那样一摔就开裂。接口部分做了精准的尺寸限位，公头伸出长度符合通用USB接口的插拔深度要求，插入电脑、机床USB端口的时候不会出现插不到位导致接触不良，或者插入过深顶坏端口内部弹片的问题，接口边缘的青蓝色标识区分了USB3.0的传输规格，实际使用时能快速识别接口版本，大文件传输效率更高。设计思路上，整个壳体采用长条形扁平化造型，宽度控制在12mm左右，厚度控制在4.5mm，整体长度不到60mm，这个尺寸边界刚好适配绝大多数设备的USB端口排布，不会因为U盘本体过宽，挡住相邻的USB接口，比如在工业一体机、笔记本电脑上相邻端口插其他调试设备的时候，不会出现互相干涉的情况。

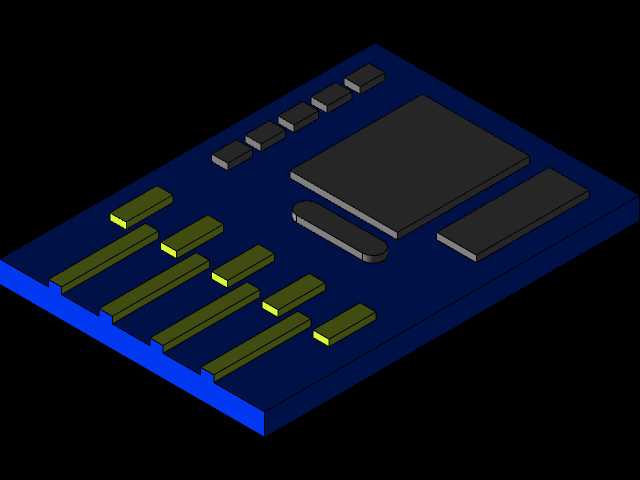

　　壳体表面的容量标识、品牌标识采用凹印工艺，不是后期丝印或者粘贴的标签，长期在车间多油污、多摩擦的环境下使用，标识不会被磨掉，能快速识别存储容量，避免拿错不同存储内容的U盘。内部结构上，存储芯片和USB公头采用一体化封装设计，没有额外的活动连接部件，减少了结构失效的风险，金属外壳和内部芯体之间预留了0.2mm的缓冲间隙，填充轻质缓冲泡棉，跌落的时候能吸收冲击能量，避免芯片虚焊。尾部的挂孔做了翻边强化处理，挂绳反复拉扯的时候不会出现孔位开裂的问题，挂孔内径5mm，能适配绝大多数常见的钥匙环、挂绳扣具，不需要额外搭配转换挂扣。外壳的合模线做在侧面棱边位置，经过打磨处理，握持插拔的时候没有硌手的感觉，

　　插拔施力的位置在壳体靠近接口的三分之一处，这个位置施力的时候，力臂最短，不会因为插拔力过大掰弯USB公头，长期插拔使用也不会出现接口松动的问题。另外考虑到工业现场可能存在的静电问题，金属壳体直接和USB端口的金属屏蔽层导通，能快速导走人体和设备上的静电，避免静电击穿内部存储芯片，提升数据存储的安全性。整个产品没有多余的活动结构，没有易损的可拆卸部件，可靠性远高于带保护帽、旋转结构的U盘，适合在工业现场、户外作业等复杂环境下长期使用，日常携带也足够轻便，不会有多余的负重感。
