乘用车铝合金轮毂结构设计

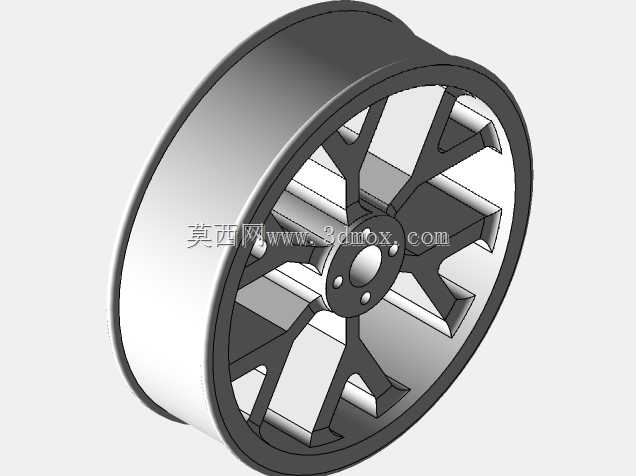

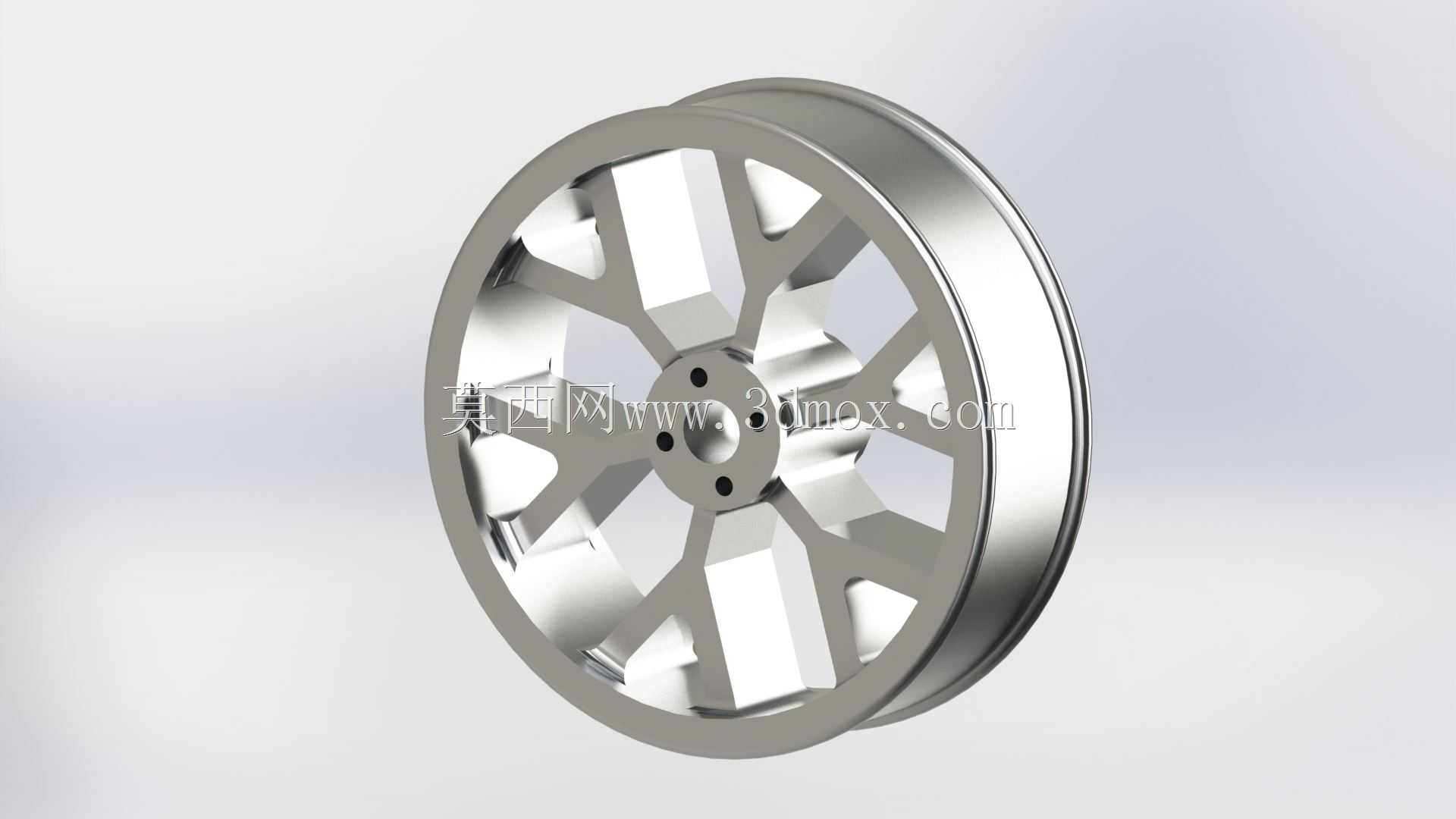

　　乘用车轮毂作为整车行驶系统中直接承载轮胎、传递驱动力与制动力的关键旋转部件，其结构设计需要同时兼顾承载强度、轻量化、散热性能与装配适配性。这套轮毂采用多辐条镂空布局，轮辐从中心安装盘向外呈放射状延伸，辐条之间开设大尺寸通槽，既削减了旋转件的非必要质量，也为制动盘、制动卡钳预留出充足的散热气流通道，车辆连续制动时，气流可顺着辐条间隙快速带走摩擦产生的热量，避免制动热衰减。

　　从安装边界来看，轮毂中心设置带均布螺栓孔的安装法兰面，螺栓孔的节圆直径、中心定位孔尺寸都需要与对应车型的转向节、轮毂轴头完全匹配，装配时中心孔承担径向定位作用，螺栓组提供轴向夹紧力，保证车轮高速旋转时的同轴度，避免出现动平衡超差引发的行驶抖动。轮辋部分采用整体旋压成型的环形轮廓，内侧的胎圈座沟槽尺寸严格匹配轮胎规格，轮胎充气后胎圈能够紧密贴合在轮辋密封面上，防止高速行驶下出现轮胎脱圈、慢漏气问题。

　　设计过程中首先要校核极端工况下的结构强度：车辆满载过坑洼路面时，轮辐根部会承受冲击弯矩，急转弯时侧向力会集中作用在轮辋边缘与辐条过渡位置，因此辐条与中心盘、轮辋的衔接处都做了平滑圆角过渡，避免应力集中产生疲劳裂纹。镂空辐条的截面采用变厚度设计，靠近中心法兰的位置受力更大，辐条厚度相应增加，向外延伸至轮辋处厚度逐步收薄，在满足刚度要求的前提下尽可能降低簧下质量，簧下质量的减轻能够直接提升悬架响应速度，改善轮胎贴地性能。

　　这类轮毂结构广泛适配普通家用乘用车、改装乘用车的行驶系统，建模时完整还原了轮辐曲面、安装孔位、轮辋卷边的所有细节，可直接用于整车底盘装配干涉检查、轮毂有限元前处理网格划分、制动系统散热仿真的几何输入，也能作为改装车轮选型时的装配参照，核对卡钳与辐条内侧的安全间隙，避免转向、制动过程中出现运动部件磕碰。
