带气动马达组件的活塞式气缸结构设计

　　在轻工自动化生产线、小型工装夹具驱动、精密进给机构的动力输出场景中，气动类执行元件凭借清洁度高、响应速度快、过载保护特性好的优势，一直是小扭矩往复或旋转动作的首选动力方案。这套带气动马达组件的气缸结构，跳出了传统气缸仅做直线往复输出的设计局限，将气动马达的旋转动能转换逻辑与活塞直线运动做了集成，能够在单动力输入的前提下，同时完成直线压合与小角度旋转摆位的复合动作，适配需要多动作协同的紧凑工位安装需求。

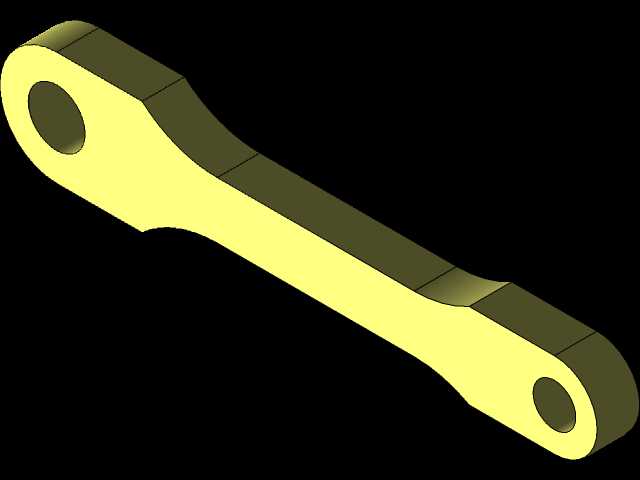

　　从实际功能落地的角度看，这套结构的核心逻辑是将压缩空气的能量做两次分配：一部分气路直接通入缸筒驱动活塞做轴向直线运动，完成压装、夹紧、顶料这类需要直线出力的工序；另一部分气路接入集成在缸体侧方的气动马达组件，通过偏心轮与连杆的传动，将马达的旋转输出转换为执行端的小角度摆动，可在直线动作到位后完成工件偏转、锁止、分度这类辅助动作，无需额外增设独立的旋转驱动单元，大幅压缩了整套执行机构的安装空间。

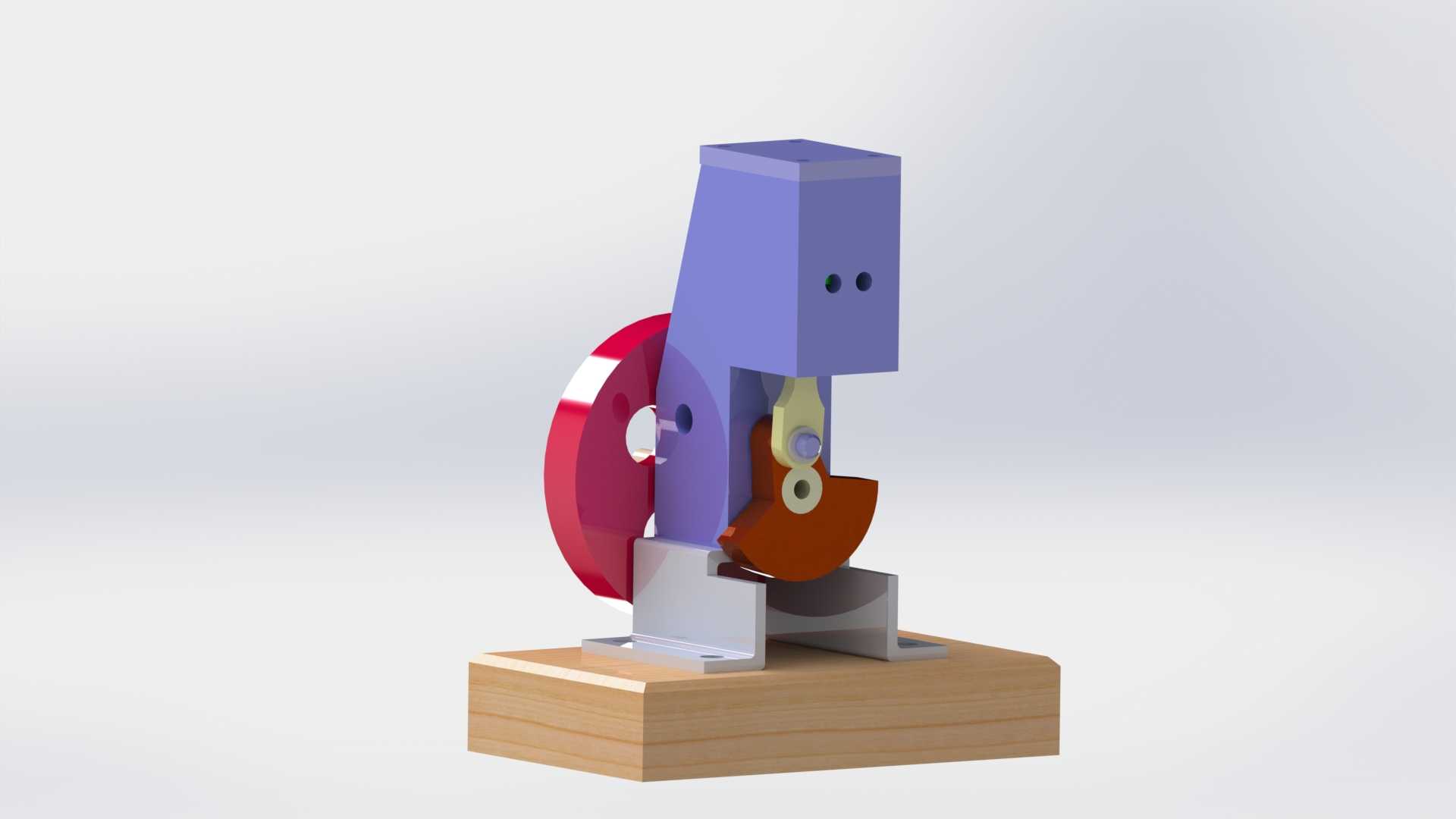

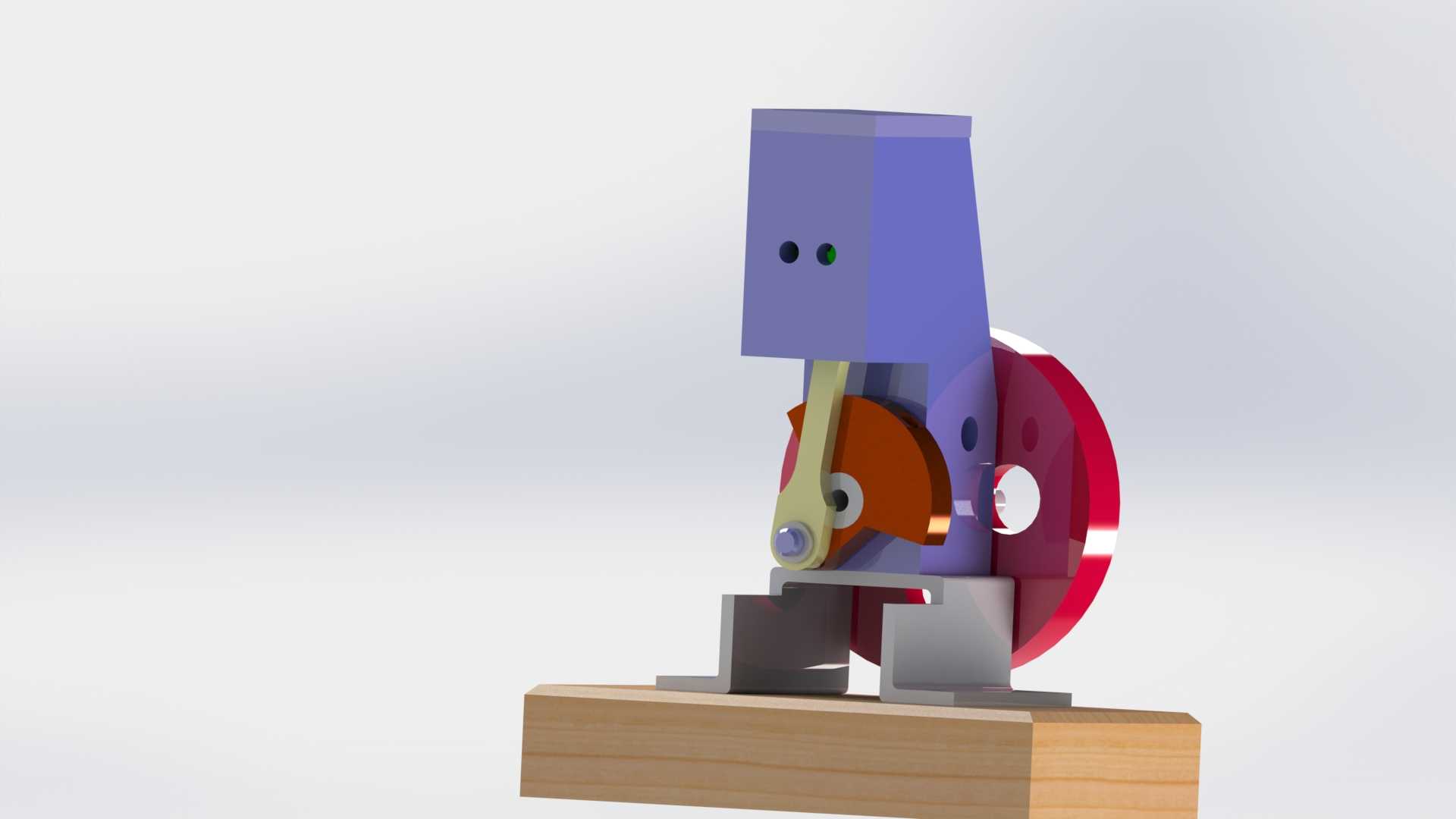

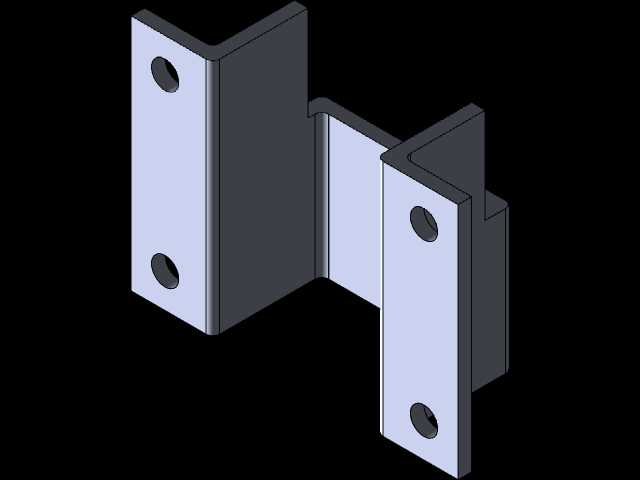

　　设计过程中首先要考虑的是安装边界的适配性，整套结构采用立式安装布局，底部设置带安装孔的木质基座模拟实际设备的安装台面，缸体主体采用直立式结构，总高度控制在小型工装的常规安装尺寸范围内，侧向突出的马达与传动轮组件不会超出基座的安装投影边界，可直接替换原有工位的普通气缸，无需对现有安装台面做额外的扩孔或支架改造。缸体与基座之间采用L型金属支架连接，支架上设置长条形调节孔，可根据实际安装需求微调缸体的竖直高度与前后位置，适配不同行程的出力需求。

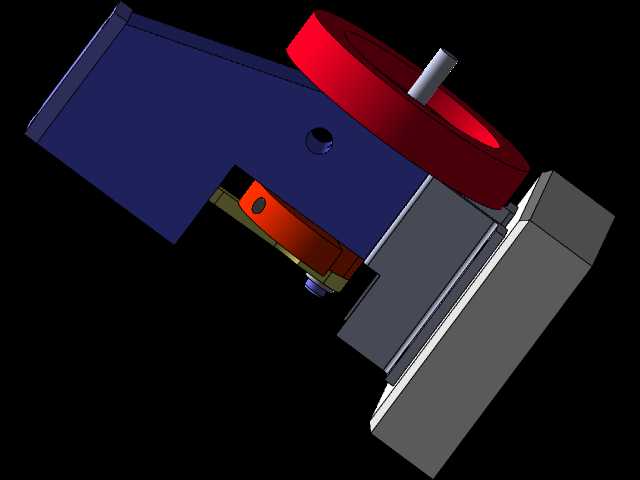

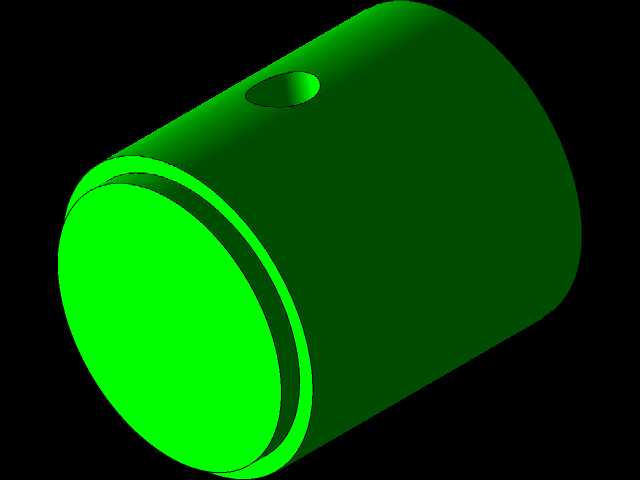

　　结构细节上，活塞与缸筒的配合采用常规的间隙密封加密封圈的组合设计，活塞端部连接的传动拨叉与偏心轮做间隙配合，偏心轮直接固定在气动马达的输出轴上，当活塞做直线运动时，拨叉不会与偏心轮发生运动干涉，而当气动马达通入压缩空气旋转时，偏心轮可通过拨叉带动活塞端部的执行件做±15度范围内的小角度摆动，两个动作可独立控制也可按工序顺序联动，气路控制仅需在原有气缸电磁阀的基础上增设一路控制马达的电磁阀即可，无需复杂的控制程序。

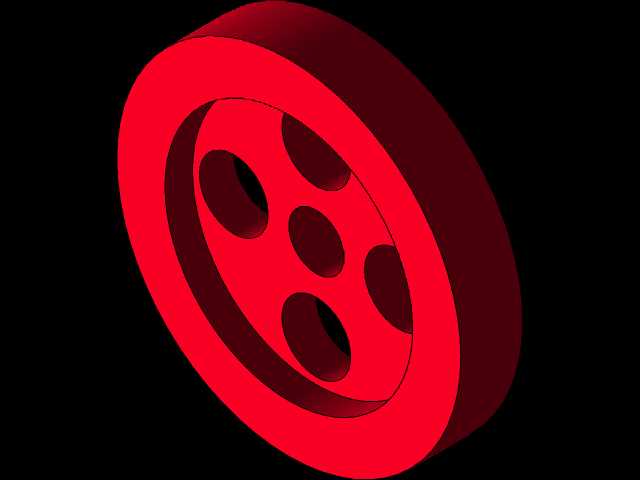

　　侧向的红色轮状部件为手动调试手轮，在设备停机调试、气路断开的状态下，可通过转动手轮带动马达输出轴旋转，手动调整执行端的摆动角度，同时也可手动推动活塞完成直线动作的调试，无需接入气源即可完成整套机构的动作校验，方便设备初期安装调试与后期故障排查。手轮与马达轴之间采用可拆卸的销钉连接，正常生产运行时可将手轮拆下，避免运行过程中手轮随轴转动带来的安全隐患。

　　从受力特性来看，这套结构的直线出力参数与同缸径的标准气缸保持一致，可根据实际需求更换不同直径的缸筒来调整出力大小，旋转摆动的扭矩则由所选气动马达的功率决定，设计时预留了马达安装位的尺寸余量，可根据实际需要的摆动扭矩更换不同规格的气动马达，无需改动缸体与支架的主体结构。所有传动配合面均设置了润滑脂注油孔，日常维护时可直接通过注油孔加注润滑脂，无需拆解整套结构，降低了后期维护的工作量。

　　在实际应用场景中，这类集成式气动执行结构特别适合小型零件的装配工位，比如电子元器件的压装后角度调整、小五金件的冲压后出料偏转、包装工位的物料推送与转向等工序，相比传统的气缸加旋转气缸的组合方案，这套结构减少了一个独立元件的安装空间，同时减少了一套气路接头与管路的布置，降低了气路泄漏的风险，整体结构的可靠性更高。设计时所有外露的传动部件均设置在缸体的防护范围内，不会出现传动件外露夹伤操作人员的风险，符合自动化设备的安全设计规范。

　　建模过程中对所有配合面的公差做了预留，活塞与缸筒的配合采用H8/f7的间隙配合，偏心轮与连杆的配合采用H7/h6的间隙配合，保证运动过程中不会出现卡滞，同时也不会因为间隙过大导致动作精度不足。所有安装孔的位置均按照标准气缸的安装尺寸做了对齐，可直接与市面上常见的气缸安装附件兼容，降低了用户的配件采购成本。
