金属板材拔罐成型冲压模具结构

项目分类:铸造模 发布时间:2026-05-21 ID:1151177
  • 金属板材拔罐成型冲压模具结构
  • 金属板材拔罐成型冲压模具结构

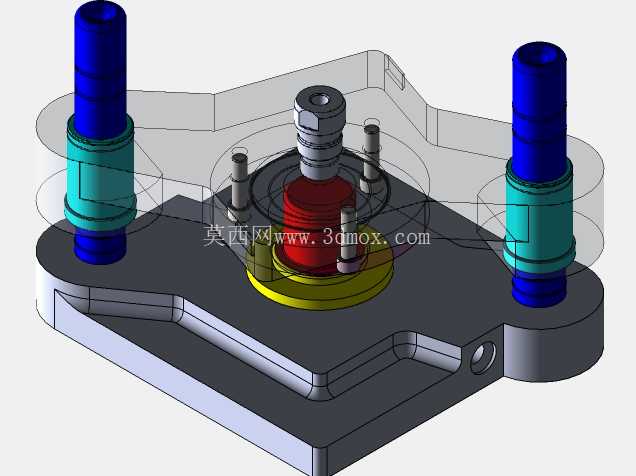

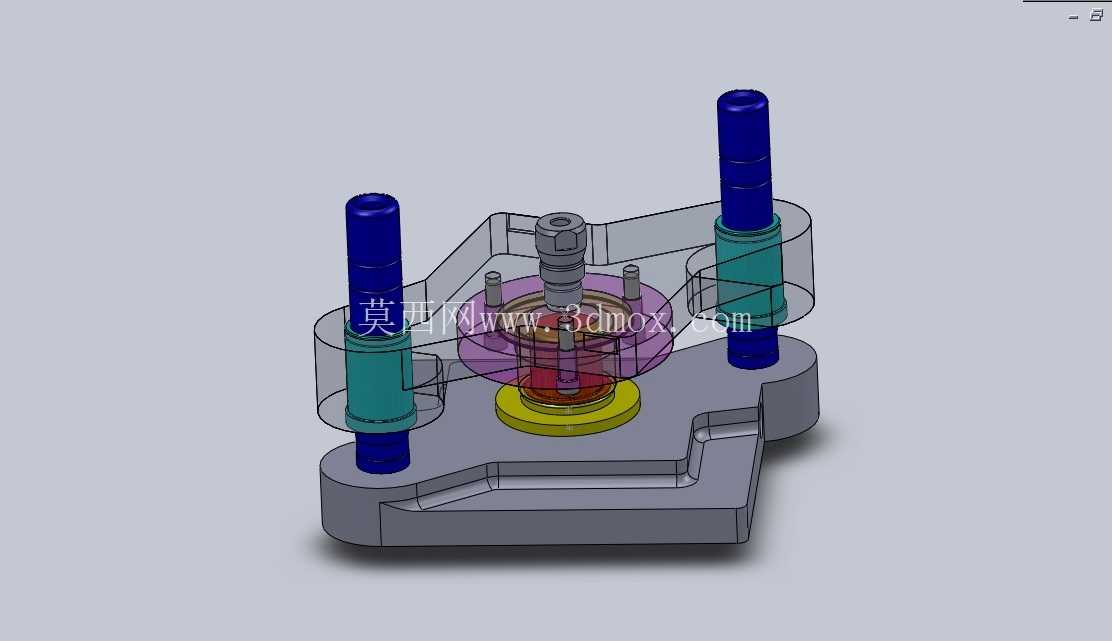

  这套成型工装主要面向薄金属板材的拉深成型工序,适配小型罐体类零件的批量冲压生产场景,在日用五金、小型金属容器加工车间的冲压工位上,这类模具是完成罐体一次拉深成型的核心工装,能够直接在普通开式压力机上完成安装调试,不需要额外改造设备的滑块行程与工作台开口尺寸。从结构布局来看,模具采用后侧双导柱的导向方案,两根导柱分别布置在模座后侧的左右位置,导柱与导套采用间隙配合,配合精度控制在H7/h6区间,能够在上下模合模过程中抵消大部分侧向偏移力,保证凸模与凹模的同轴度,避免拉深过程中出现罐体壁厚不均、口部起皱的问题。

  下模座采用整体式铸铁结构,底部预留有标准的压力机工作台T型槽安装位,安装边界尺寸适配常用的16吨到25吨开式可倾压力机,模座上的凹模固定槽采用台阶式定位结构,凹模装入后不需要额外打销钉就能完成初步定位,后续更换不同规格的凹模时,只需要拆卸压边圈的固定螺栓就能快速换模,适配小批量多规格的罐体生产需求。上模部分的模柄采用标准直柄结构,能够直接装入压力机滑块的模柄孔内,通过顶丝锁紧即可完成上模的固定,凸模通过固定板与上模座连接,凸模内部预留有顶料杆的过孔,拉深完成后滑块回程时,设备上的打料横梁会推动顶料杆将成型后的罐体从凸模上推出,不需要人工手动取件,能够降低操作工人的劳动强度,同时避免取件过程中工件变形。

  压边圈布置在凹模与凸模之间,通过两侧的弹性元件提供压边力,弹性元件的预压缩量可以通过调整螺栓进行微调,针对不同厚度的金属板材,可以灵活调整压边力的大小,当加工0.5mm以下的薄铝板时,适当降低压边力避免板材被拉裂,加工0.8mm以上的冷轧钢板时,适当增大压边力防止法兰部分起皱。模具的成型工作面做了抛光处理,凸模与凹模的圆角半径根据罐体的拉深比做了匹配设计,首次拉深的凹模圆角半径取板材厚度的6到8倍,凸模圆角半径取板材厚度的4到6倍,能够保证板材在拉深过程中顺利流入型腔,不会因为圆角过小出现应力集中导致的拉裂问题。导柱的端部做了导入锥度,合模时导柱会先进入导套完成导向,再让凸模接触板材,避免上下模对位不准啃坏刃口。

  日常生产维护时,只需要定期在导柱导套的配合面涂抹润滑脂,每次生产前检查凸凹模表面是否有金属屑残留,就能保证模具的长期稳定运行,单次刃磨后的使用寿命可以达到3万冲次以上,适合中小五金加工厂的日常生产使用。在实际生产场景中,这类模具除了加工拔罐类的小型罐体,还可以通过更换凸模、凹模与压边圈,适配不同直径的小型拉深件生产,比如金属灯罩壳、小型容器盖、仪表外壳等零件,只需要保证更换的成型零件安装尺寸与模架的固定槽匹配,就能快速完成模具的改装,不需要重新制作整套模架,能够大幅降低小型加工厂的模具投入成本。模架的所有非工作面都做了发黑处理,能够避免长期存放过程中出现锈蚀,导套内部开有储油槽,能够存储一定量的润滑脂,延长导柱导套的润滑周期,减少日常维护的频次。上下模座的平行度在装配时控制在0.02mm以内,保证合模时整个成型面的受力均匀,不会出现局部压力过大导致的模具局部磨损过快问题。
