金属加工用拔火罐式冲压模具结构设计

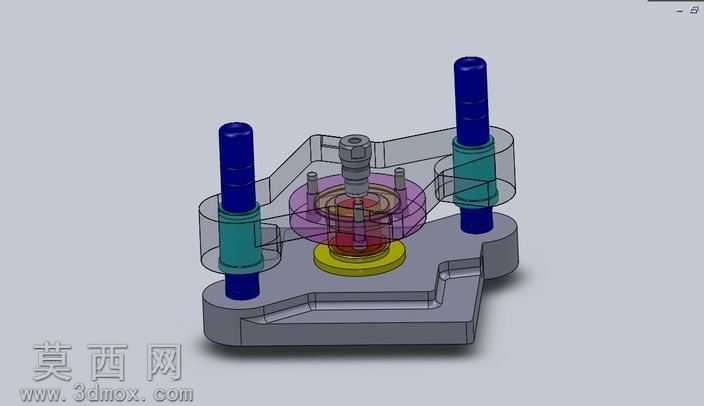

本套模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循五金冲压成型的工艺公差要求，对各配合部件预留合理的装配间隙，确保模具实际加工装配后可顺畅完成合模、开模、脱料的全流程动作。模型渲染阶段采用分层材质赋予方案：上下模座采用哑光灰铸铁材质，还原铸铁模座的磨砂金属质感与厚重感；导柱导套组件分别赋予抛光轴承钢材质与自润滑铜套材质，清晰区分滑动配合的不同部件属性；内部成型工位的凸模、凹模、压料圈分别赋予不同透明度的半透明工程塑料与高亮模具钢材质，通过半透明效果直观展示内部嵌套的成型结构，无需剖切即可观察到模芯内部的料片定位、成型加压、脱料顶出的层级结构。整体结构采用后侧双导柱标准模架设计，两根高精度导柱垂直安装于下模座两侧，配套带储油槽的导套固定于上模座对应位置，为上下模合模提供精准的滑动导向，避免合模过程中出现凸凹模错位啃模的问题。模芯核心区域采用同轴式层级设计，中心位置安装成型凸模，外围环绕设置压料弹性组件与脱料环，底部设置成型凹模与顶出机构，可在单次冲压行程中完成金属料片的定位、压边、拉伸成型、脱件出料的完整工序。设计过程中重点考量了金属拉伸成型的受力均匀性，将拔火罐式的负压成型思路融入模具脱料结构，在成型完成后开模阶段可通过结构腔体内的气压差辅助料件与凹模脱离，避免硬顶脱料造成的工件表面划伤、变形问题，有效提升成型工件的表面质量与尺寸合格率。各连接部件均采用标准化紧固件设计，导柱固定端、模座连接位、模芯锁紧位均预留标准螺丝安装孔位，符合常规五金模具的加工装配规范，可直接用于同类拉伸成型模具的结构参考与工艺优化。
