铣床操作三幅条式手轮结构设计

这款手轮结构是为普通立式铣床、卧式铣床的进给轴手动调节场景设计的操控部件，在机床实际运行中承担着工作台位置微调、进给行程手动校准、对刀操作时的位移精准控制功能，是机床人工操作环节里操作人员和设备传动系统直接交互的核心部件。从实际使用场景来看，这类手轮通常安装在铣床工作台的纵向、横向、垂直升降三个进给轴的端部，也会配套在万能铣床的回转工作台、分度头等附件的调节端，操作人员通过握持轮缘施加扭矩，就能带动内部的进给丝杠转动，实现滑台的低速精准位移，尤其是在低速进给、微量进刀、断电状态下的位置调整工况下，手轮的操作手感、传动稳定性直接影响加工精度。

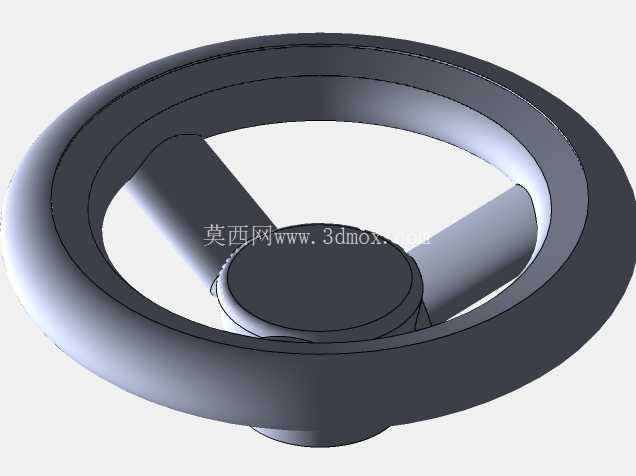

设计上采用三幅条对称支撑结构，没有采用传统的直辐条或者双辐条设计，三幅条呈120度均匀分布在中心轮毂和外圈轮缘之间，这种结构首先是保证了轮盘的整体刚性，在操作人员施加较大的扳动力矩时，轮缘不会出现明显的形变，同时三幅条的结构相比整幅板式的手轮重量更轻，转动时的惯量更小，微调操作时不容易出现过冲的问题，操作人员转动到目标位置后能快速停稳，不会因为轮体惯量带动丝杠多转，影响对刀精度。中心轮毂部分做了阶梯式的轴孔设计，预留了和进给轴端配合的键槽安装位，安装时可以直接套在轴端，通过锁紧螺母或者紧定螺钉完成轴向固定，不需要额外设计转接法兰，安装边界和传统铣床的标准手轮安装尺寸完全兼容，替换现有设备上的老旧手轮时不需要改动轴端结构，直接就能完成装配。

轮缘部分采用了圆弧过渡的截面设计，握持位置的厚度符合人手抓握的人机工程尺寸，操作人员手掌贴合轮缘转动时，不会因为棱边硌手造成长时间操作的疲劳，轮缘表面没有做额外的防滑滚花，是因为铣床操作时工人通常会佩戴劳保手套，光滑的圆弧表面配合手套的摩擦力已经足够传递扭矩，同时光滑表面不容易积存切削液、铁屑等加工杂物，日常清理维护更方便，不会出现铁屑卡进滚花缝隙里造成转动时硌手的问题。三幅条和轮缘、轮毂的连接位置都做了大圆角过渡，避免应力集中，在频繁承受交变扳动力的工况下，连接位置不会出现应力断裂的问题，整体结构的强度冗余按照机床操作的最大施力工况做了校核，即使操作人员借助加力杆转动手轮，结构也不会出现塑性变形。

从安装边界来看，轮盘的外径尺寸适配中小型铣床的操作空间要求，安装后不会和周边的导轨防护罩、操作手柄、冷却管路产生干涉，转动全行程范围内都有足够的操作空间，操作人员站在机床操作位就能轻松够到手轮，转动时手臂的活动范围符合人机操作的舒适区间，不需要侧身或者探身操作。轮毂的轴向伸出长度经过优化，安装后轮毂端面和轴端的锁紧件不会突出轮缘平面，避免操作人员转动手轮时被突出的锁紧件刮蹭。中心轴孔的公差配合按照过渡配合设计，和轴端装配后不会出现旷量，转动时的空程间隙控制在最小范围，操作人员转动手轮的动作能直接传递到丝杠，不会因为间隙造成手感虚位，保证微调时的位移控制精度。

在实际功能设计上，这款手轮没有设计可折叠的转动手柄，是因为铣床的手动操作通常是整圈转动手轮实现快速移动，微量调节时才会小角度转动，固定的三幅条结构相比带折叠手柄的手轮，在整圈快速转动时更方便，操作人员可以随意抓握轮缘的任意位置施力，不需要特意对准手柄位置，操作效率更高。同时整体结构没有多余的可拆卸零件，日常使用中不会出现零件松动脱落的问题，适合机床车间多油污、多铁屑的恶劣使用环境，不需要频繁的维护保养，长期使用的可靠性更高。
