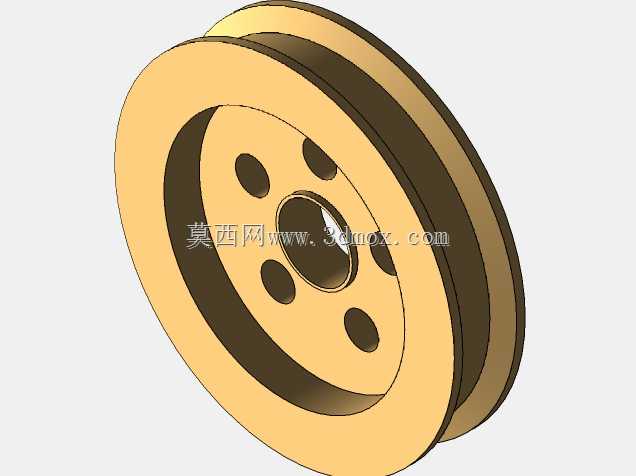

coba脱盐设备用皮带传动滑轮结构

该滑轮主要应用于coba脱盐工艺配套的传动系统中，作为皮带传动的核心承载部件，承担着传递动力、调整传动比、保障皮带平稳运行的作用，在脱盐设备的动力传输链路里，能够将驱动端的旋转动力稳定传递至负载端，适配V型皮带的传动工况，可有效降低传动过程中的动力损耗，减少皮带运行时的跑偏、打滑风险，保障脱盐设备长时间连续运行的传动稳定性。从功能特性来看，该轮体采用双轮缘的槽型结构设计，轮槽的弧度与接触面粗糙度经过适配优化，能够和配套皮带的侧面充分贴合，增大接触摩擦力的同时避免过度磨损皮带，提升传动副的整体使用寿命；轮体中心开设带键槽的安装轴孔，可通过平键与传动轴实现周向固定，传递额定扭矩，轴孔周边均匀分布六个圆形减重孔，在不影响轮体结构强度、刚性的前提下，有效降低轮体自身重量，减少旋转过程中的转动惯量，降低驱动端的启动负载，同时减重孔也可作为装配过程中的工艺孔，方便轮体的吊装、对位与安装操作。在设计思路上，该滑轮优先保障传动的可靠性与运行的平稳性，轮缘的高度经过计算校核，能够避免皮带在高速运转时从轮槽中脱出，轮体的壁厚分布遵循等强度设计原则，在应力集中的轴孔周边、轮槽受力区域适当增加壁厚，在非受力区域通过减重孔去除多余材料，兼顾结构强度与轻量化需求；轮体的各端面均做了倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能够减少应力集中，提升轮体的抗疲劳性能。从安装边界来看，该滑轮的轴向宽度适配标准宽度的配套皮带，安装时需保证轮体的径向跳动、端面跳动在公差允许范围内，确保轮槽中心与配套带轮的轮槽中心处于同一平面，避免皮带出现偏磨；中心轴孔的尺寸与适配的传动轴直径匹配，键槽的尺寸符合通用传动件的配合标准，可直接与同规格的传动轴、平键配合安装，无需额外进行二次加工，轮体的外径尺寸经过传动比匹配计算，能够满足脱盐设备对应工位的转速传递要求，安装后不会与周边的设备护罩、机架结构产生运动干涉，适配脱盐设备紧凑的内部安装空间。
