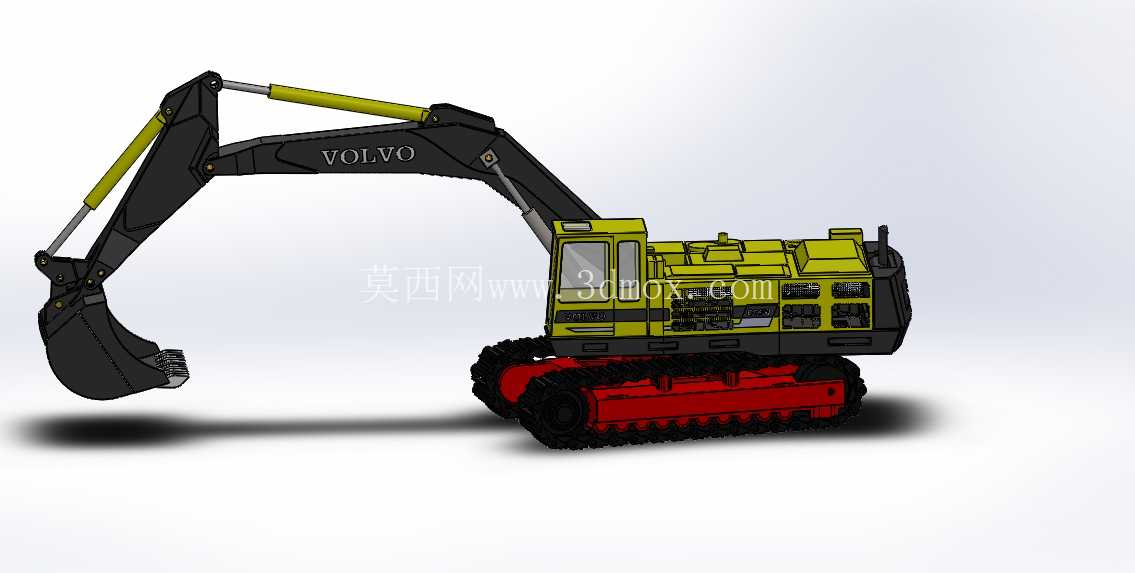

沃尔沃履带式液压挖掘机械三维结构

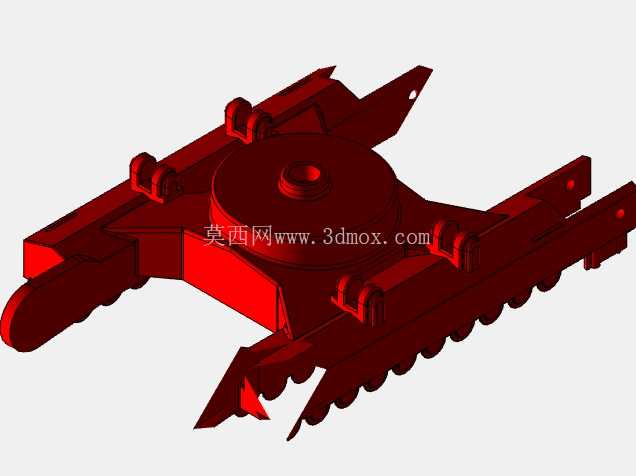

　　履带式液压挖掘机作为土方作业核心装备，广泛应用于矿山剥离、基建场地平整、基坑开挖、河道清淤、市政管线铺设、灾后废墟清理等多类作业场景，不同工况下对设备的接地比压、作业半径、挖掘力输出都有差异化要求，这款沃尔沃机型的三维结构完整还原了实车的布局逻辑，能为结构校核、工况模拟、作业演示提供精准的数模支撑。从整体布局来看，该机型采用常规履带式挖掘机的经典分块结构，下部行走总成采用钢制履带板搭配支重轮、托链轮、驱动轮与导向轮的配置，履带架采用箱型焊接结构，预留了涨紧装置的安装空间，接地长度与轨距的比例匹配20吨级级别的作业稳定性要求，可在碎石、泥泞、松软土方等复杂地面保持足够的附着力，避免作业时出现侧倾或下陷问题，行走马达与减速机构集成在履带架内侧，外部预留了防护盖板的安装位，可抵御作业过程中飞溅的碎石撞击。

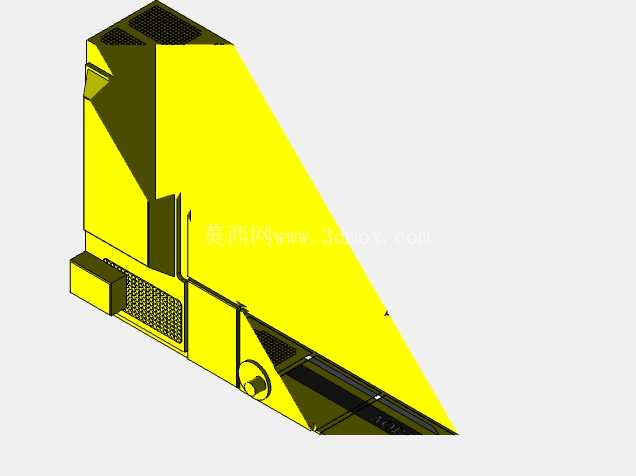

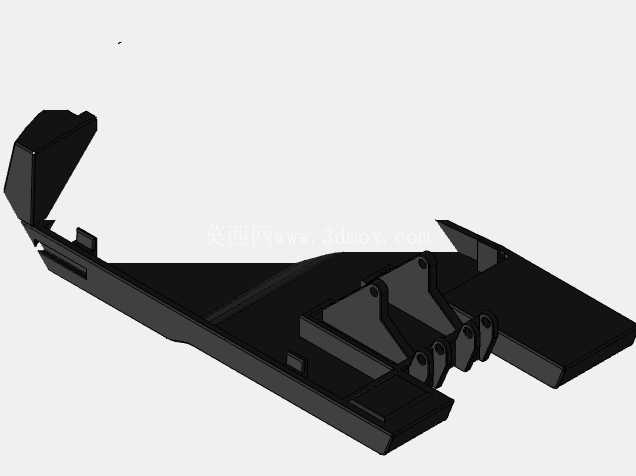

　　上部转台作为承载工作装置、动力系统、操控舱的核心载体，采用回转支承与下部行走体连接，可实现360度全回转作业，转台主框架采用焊接箱型结构，按照载荷分布设置了不同厚度的加强筋，动力舱布置在转台后部，既可以平衡前端工作装置的重量，优化整机重心分布，也预留了散热系统、燃油箱、液压油箱的安装空间，配重块安装在转台最尾端，轮廓做了圆弧收边处理，避免回转时与周边障碍物发生剐蹭。操控舱布置在转台左前侧，视野覆盖前端作业区域与右侧履带边缘，舱体框架采用防滚结构设计，内部预留了操控台、座椅、仪表的安装位置，舱门与前挡风的开合边界在数模中做了完整还原，可用于人机工程校核。

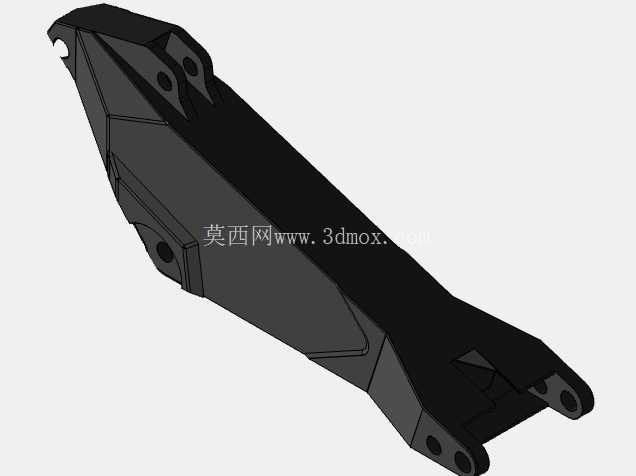

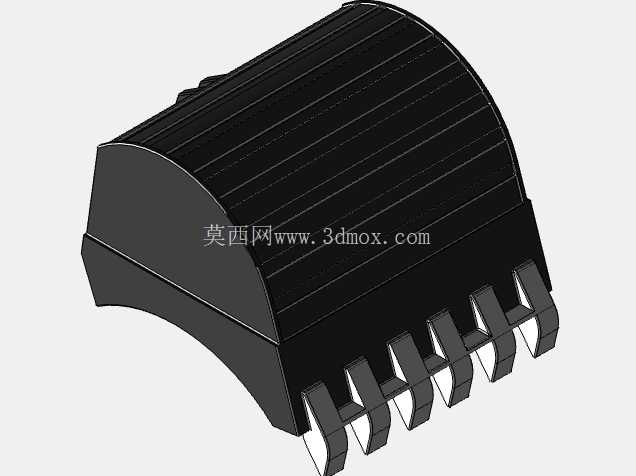

　　前端工作装置采用反铲式结构，由动臂、斗杆、挖斗、三组液压油缸组成，动臂采用弯板箱型焊接结构，铰接点位置经过载荷优化，匹配最大挖掘深度与卸载高度的作业要求，斗杆连接在动臂前端，通过斗杆油缸控制收放角度，挖斗采用耐磨钢构型，斗齿与侧刃的安装位做了局部加强，可应对硬土、碎石层的切削载荷。三组液压油缸分别对应动臂举升、斗杆收放、挖斗翻转动作，油缸的铰接点位置、行程参数都与实车参数匹配，可在三维环境中模拟全行程动作，验证作业过程中是否存在结构干涉，校核不同姿态下的挖掘力输出曲线。

　　设计过程中充分考虑了各部件的安装边界，液压管路沿动臂、斗杆的内侧布置，预留了管夹的安装位置，避免作业过程中管路与结构件发生摩擦破损，转台与工作装置的铰接点做了衬套安装位的预留，可模拟日常维护时的销轴拆装空间，动力舱的舱门开启角度、散热格栅的通风面积都按照实车参数还原，可用于散热系统的流场模拟。不同于简易的外观数模，该结构完整还原了各部件的连接关系与运动副约束，既可以用于职业院校的工程机械结构教学演示，也可以作为虚拟仿真场景中的作业设备模型，还能为同类型挖掘设备的改型设计提供结构参考，帮助设计人员快速验证不同动臂长度、不同履带配置下的整机性能变化，减少物理样机的试制成本，缩短研发周期。在市政作业场景中，该类机型可搭配破碎锤、抓斗等附属属具，完成路面破碎、物料抓取等作业，数模中预留了属具更换的铰接接口，可扩展不同作业属具的装配模拟，验证属具与工作装置的匹配性。
