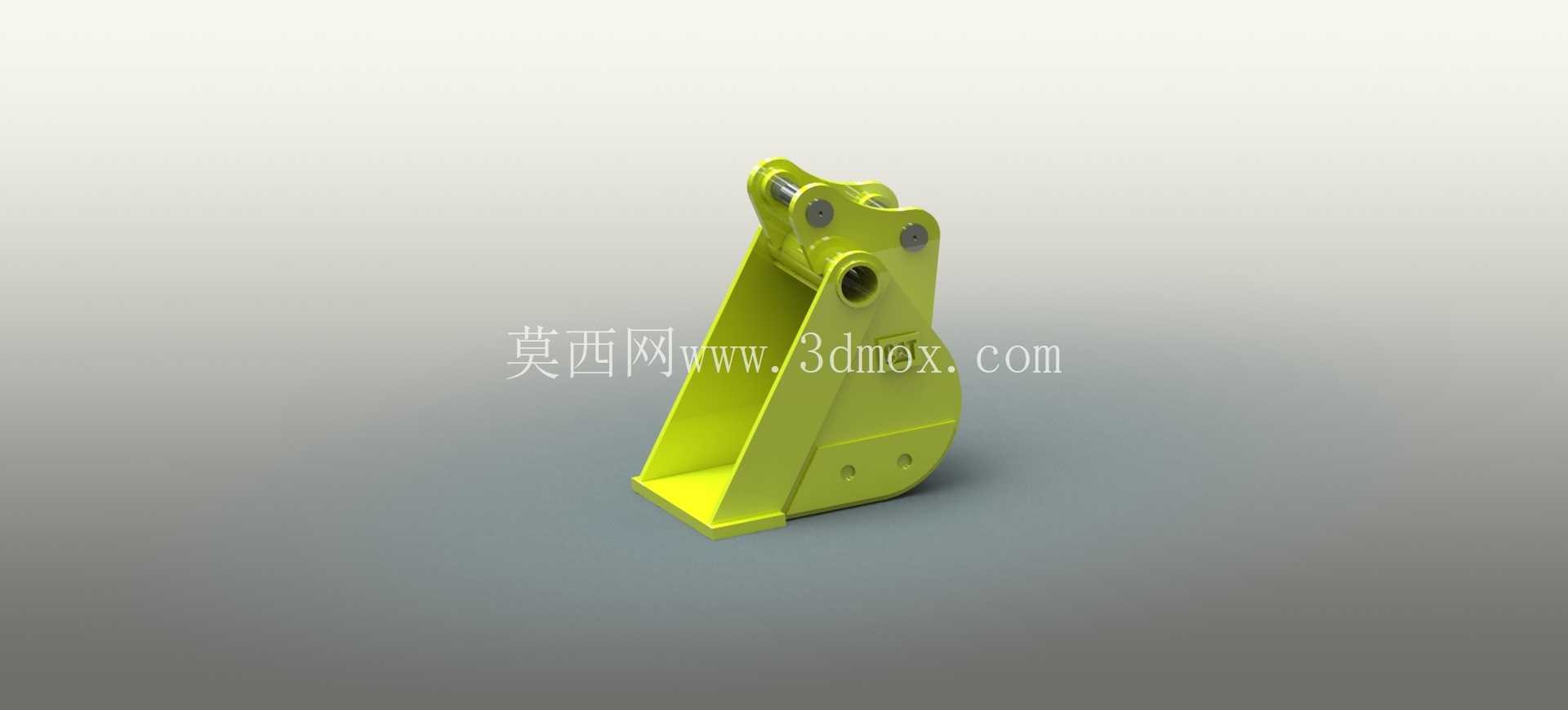

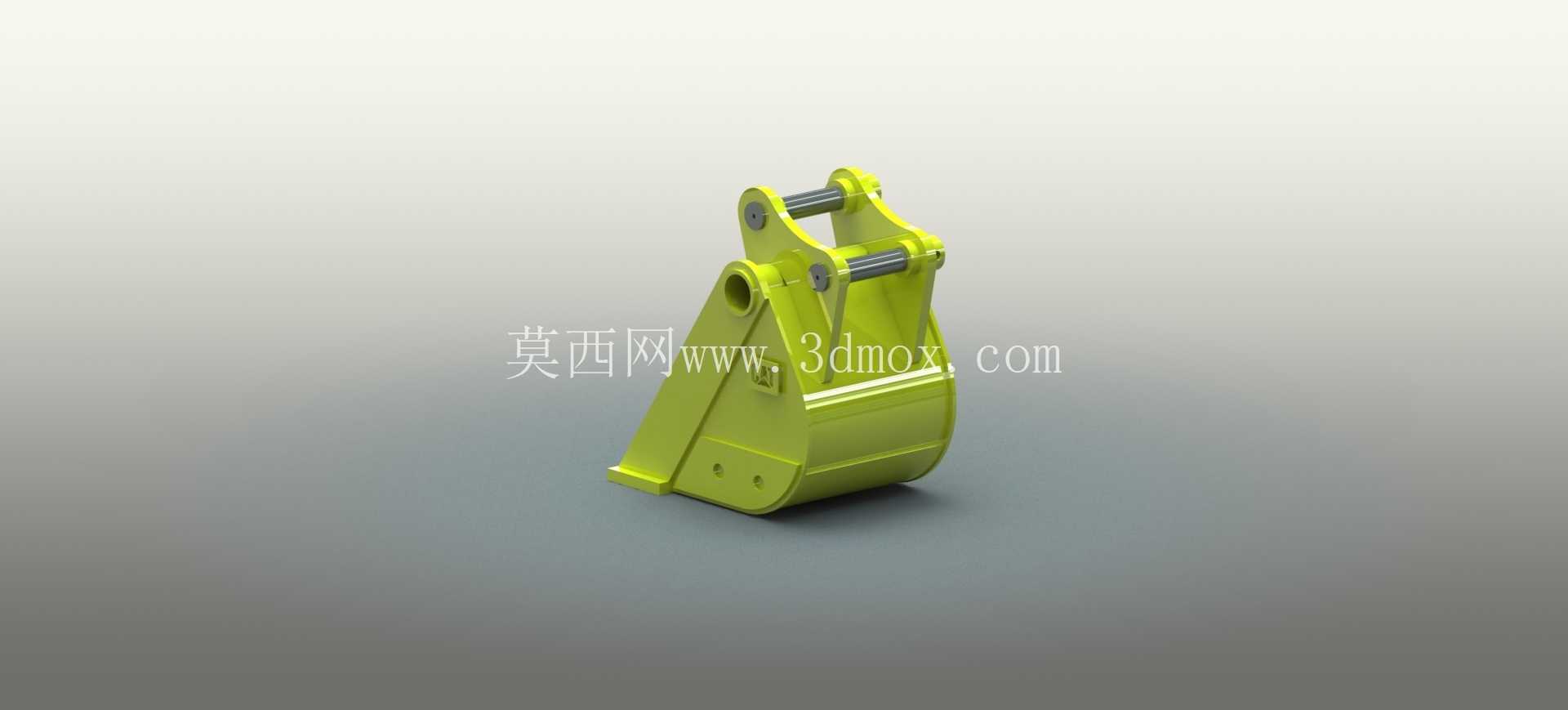

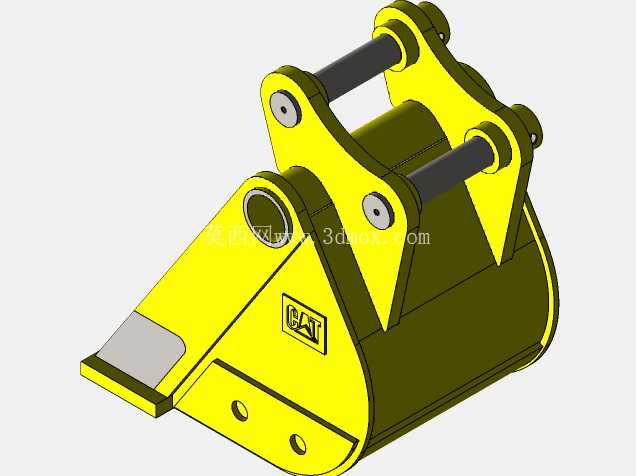

卡特彼勒微型挖掘机窄幅作业铲斗结构

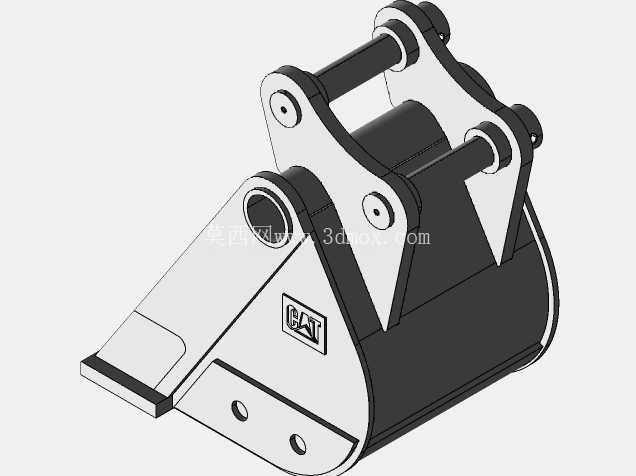

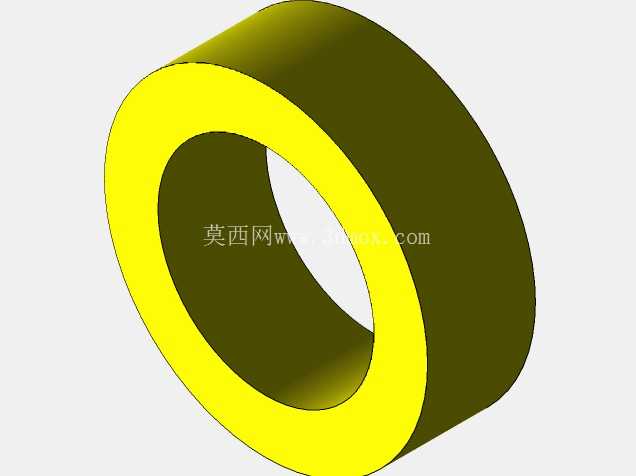

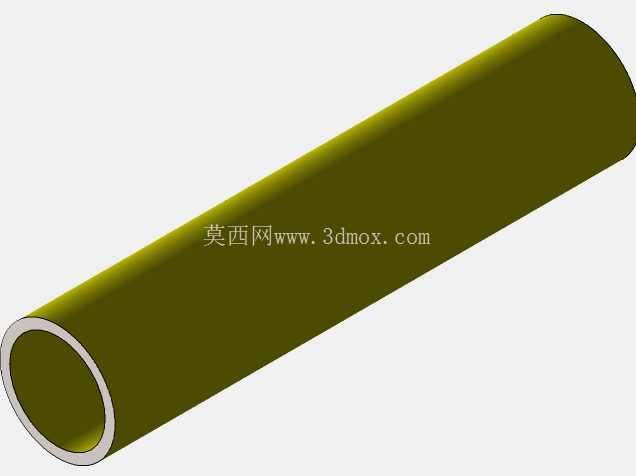

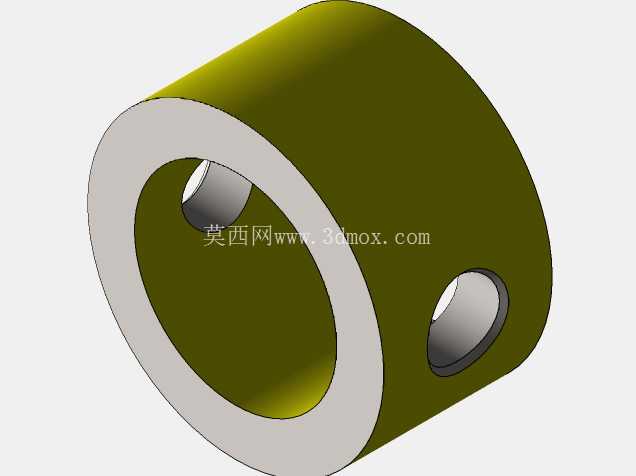

　　做小型工程机械属具设计快十二年，经手的微挖铲斗方案没有五十也有四十，眼前这款适配卡特彼勒300.09级别的迷你挖铲斗，是专门针对狭窄空间作业场景做的优化结构，很多刚入行的设计师做微挖属具容易照搬中小挖的铲斗逻辑，最后做出来的东西要么装上去干涉斗杆连杆，要么作业的时候兜料效率差，甚至会因为重心偏移导致整机翘头，这些坑我早年都踩过。先从安装边界说起，这款铲斗的安装铰接点完全匹配300.09微挖的斗杆连杆尺寸，两个上铰接孔的同轴度公差控制在0.05毫米以内，避免安装后出现别劲的情况，要知道微挖的斗杆油缸推力本身就不大，要是铰接点别劲，空载收斗都可能憋压，更别说挖硬土的时候了。

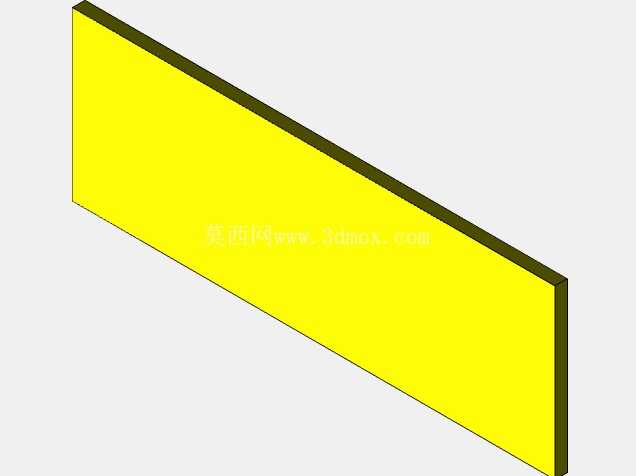

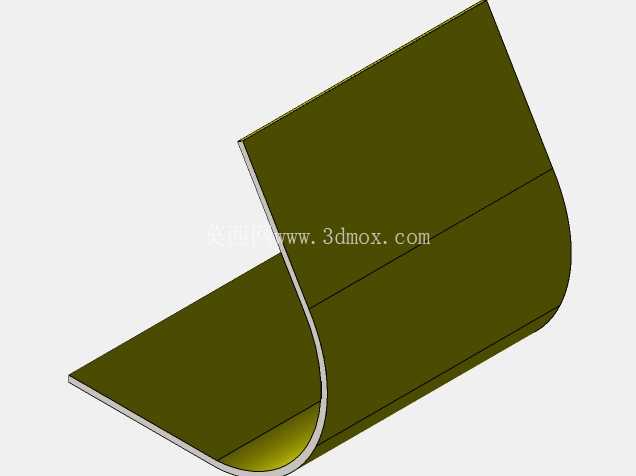

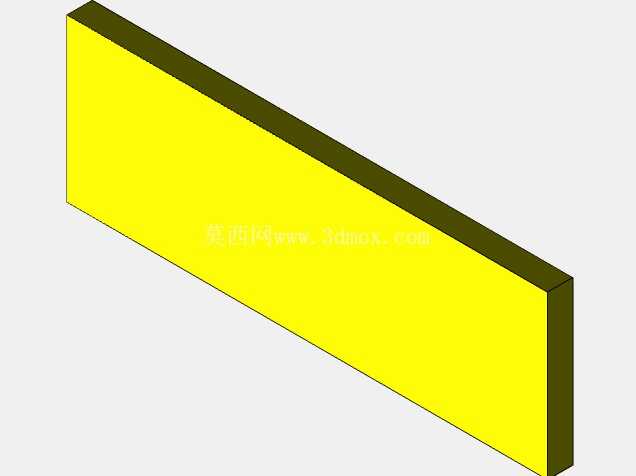

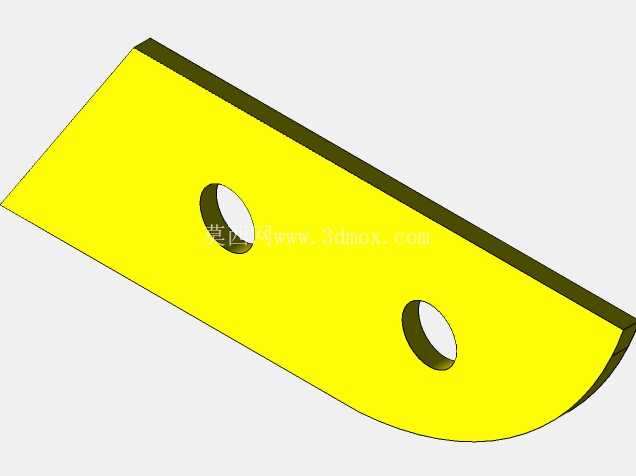

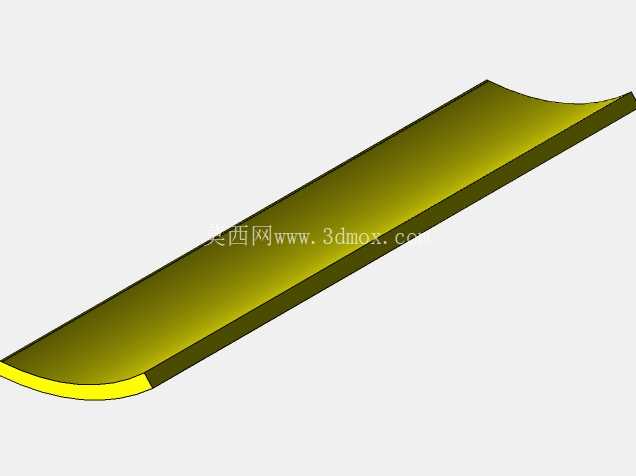

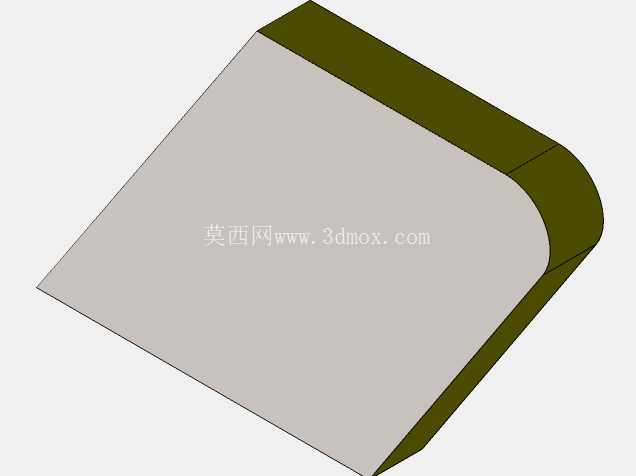

　　铲斗宽度做的是10英寸也就是254毫米，这个宽度不是随便定的，0.9吨级的微挖整机宽度才不到一米，要是铲斗做太宽，挖沟的时候侧载会直接把斗杆的衬套磨偏，254毫米的宽度刚好适配市政施工里最常见的弱电管线、入户水管的沟槽宽度，挖出来的沟不用二次修坡，土料刚好能堆在沟边不回落，省了不少人工清理的功夫。容量控制在0.015立方米，这个数值是跟整机的倾翻载荷匹配的，满斗举升的时候不会超过整机的稳定阈值，毕竟0.9吨的微挖本身配重就轻，要是斗容做太大，举升的时候稍微带点坡度就容易翘尾，工地里出过不少这种安全事故。不含齿的重量是30公斤，这个重量控制得很讲究，微挖的动臂举升余量本来就小，铲斗太重的话，有效载荷就被铲斗自重占了，挖满斗反而举不起来；太轻又不行，铲斗斗壁厚度不够，挖个半年就会磨穿，甚至挖硬土的时候会出现斗体变形。从结构设计上看，这款铲斗的侧刃做了加厚包边，斗底板用的是耐磨钢板，跟斗背板的焊接处做了圆弧过渡，不是直角焊接，直角焊接的位置应力集中很明显，挖硬土的时候很容易从焊缝处开裂，圆弧过渡能把挖掘时的冲击力分散到整个斗体上，不会在焊缝处攒应力。

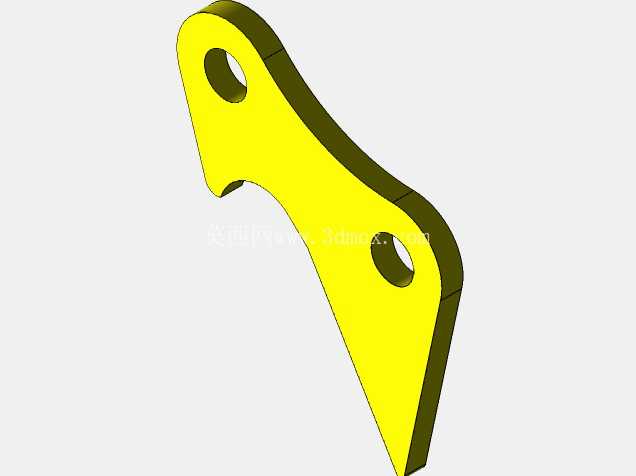

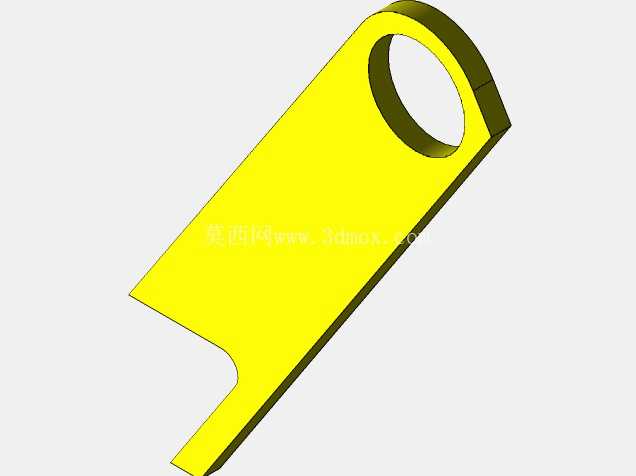

　　斗齿座的位置也做了优化，三个齿座的间距刚好匹配254毫米的斗宽，切土的时候受力均匀，不会出现偏磨，而且齿座是可更换的，斗齿磨坏了不用割焊整个斗体，工地上拿个大锤敲下来就能换，省了不少维修时间。再说说实际应用场景，这种窄幅小铲斗最常用的就是小区里的管线改造，老小区里的绿化带走道本来就窄，大挖进不去，人工挖又太慢，0.9吨的微挖能从单元门的过道开进去，配这个窄斗挖埋水管的沟，宽度刚好，不会破坏旁边的路沿石和绿化，要是用宽斗的话，一斗下去就把旁边的步道砖挖碎了，后期修复的成本比挖沟的钱还多。还有就是室内拆除后的渣土清理，微挖能进电梯上到高层，这个小斗能在狭窄的房间里转得开，把渣土拢到一起装到小推车里，比人工清理效率高好几倍。另外在大棚里挖排水沟也好用，大棚里的垄距本来就窄，宽斗转不开，这个254毫米的窄斗刚好能在垄沟之间作业，不会碰坏旁边的作物。设计的时候还要考虑斗的收拢角度，收斗的时候斗口跟斗杆的间隙留了20毫米，不会在收斗的时候磕碰到斗杆上的油管，很多新手设计的时候没留这个间隙，工地用个几天就把斗杆的液压管磨破了，漏得整个斗杆都是液压油，耽误施工不说，换油管还得花钱。还有斗的切削角，做的是32度，这个角度切土的时候阻力最小，要是角度太陡，挖下去就像扎钉子，油缸憋得慌还挖不深；角度太平的话，土料容易从斗口滑出去，装不满斗，效率上不去。斗的背部做了加强筋，不是满焊的整板加强，而是用两条竖筋从铰接点位置延伸到斗底板中部，这样既能保证强度，又不会额外增加太多重量，毕竟微挖的每一分举升力都很宝贵。很多人觉得微挖铲斗是个很简单的结构，不就是个铁斗子焊两个耳板吗？真做起来就知道，每个尺寸、每个角度、每块板的厚度，都是跟整机的参数、实际的施工场景绑定的，差一点都不好用。比如耳板的厚度，做薄了拉裂，做厚了重，30公斤的总重里，耳板占了差不多8公斤，这个厚度是经过受力计算的，最大挖掘力下的安全系数留了2.5倍，既能满足挖硬土、夹碎小砖块的强度要求，又不会多余增重。

　　还有斗口的弧度，做的是渐开线弧度，收斗的时候土料能顺着弧度滑到斗底，不会卡在斗口位置，卸土的时候只要抖一下斗，土就能全部卸干净，不会粘在斗里，尤其是挖湿黏土的时候，这个弧度的优势特别明显，要是斗口是直的，湿黏土能粘半斗在上面，卸都卸不下来，每一斗都少装半斗料，效率直接砍半。实际在工地上用的时候，这种小铲斗还能客串一下整平的活，把斗翻过来用斗背刮平沟底，254毫米的宽度刮出来的沟底平整度够，不用人工再找平，下管子的时候直接放就行。还有在狭小空间里扒料的时候，窄斗的灵活性比宽斗好太多，比如在墙角位置挖土方，宽斗转不开，容易碰到墙面，这个窄斗能贴着墙根挖，不会碰坏墙体，省了后期修补的麻烦。做这类属具设计，不能光盯着三维模型里的尺寸对不对，得真的去工地上看师傅怎么用，知道他们在实际作业里会遇到什么问题，比如挖的时候会不会磕到油管、换斗齿方不方便、粘不粘土、重量会不会影响整机稳定性，这些细节都考虑到了，做出来的铲斗才是真的好用，而不是看着参数对，装到机子上到处都是问题。
