铸造生产线用双工位气动送料结构

这套气动送料结构主要面向中小吨位压铸、重力铸造工位的坯料上料工序设计，适配铸造车间内节拍在15-30秒每模的连续生产场景，可直接对接熔化炉出料口的接料工位，也可搭配预热工位完成坯料预热后的自动推送，替代传统人工持钳送料的操作模式，降低高温作业环境下的人员操作风险，同时减少人工送料的位置偏差导致的模具压伤、坯料定位不准产生的铸件废品率。整套结构采用对称双工位布局，两个独立的推送单元共用安装基座，可交替完成两个模位的送料动作，适配一模两件或者双机台并行排布的生产线布局，相比单工位送料结构可减少30%左右的等待空程时间，提升整线的生产节拍稳定性。

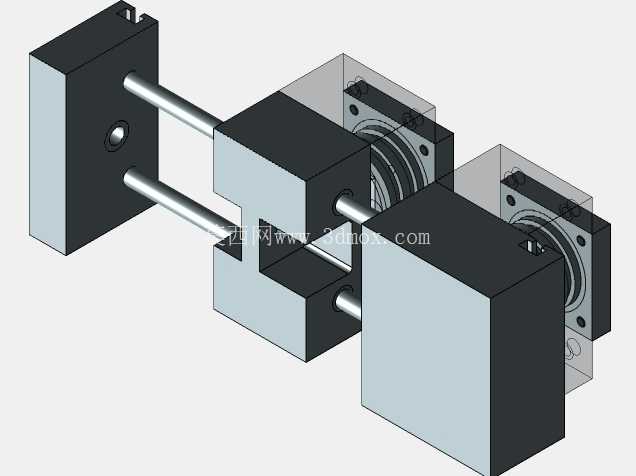

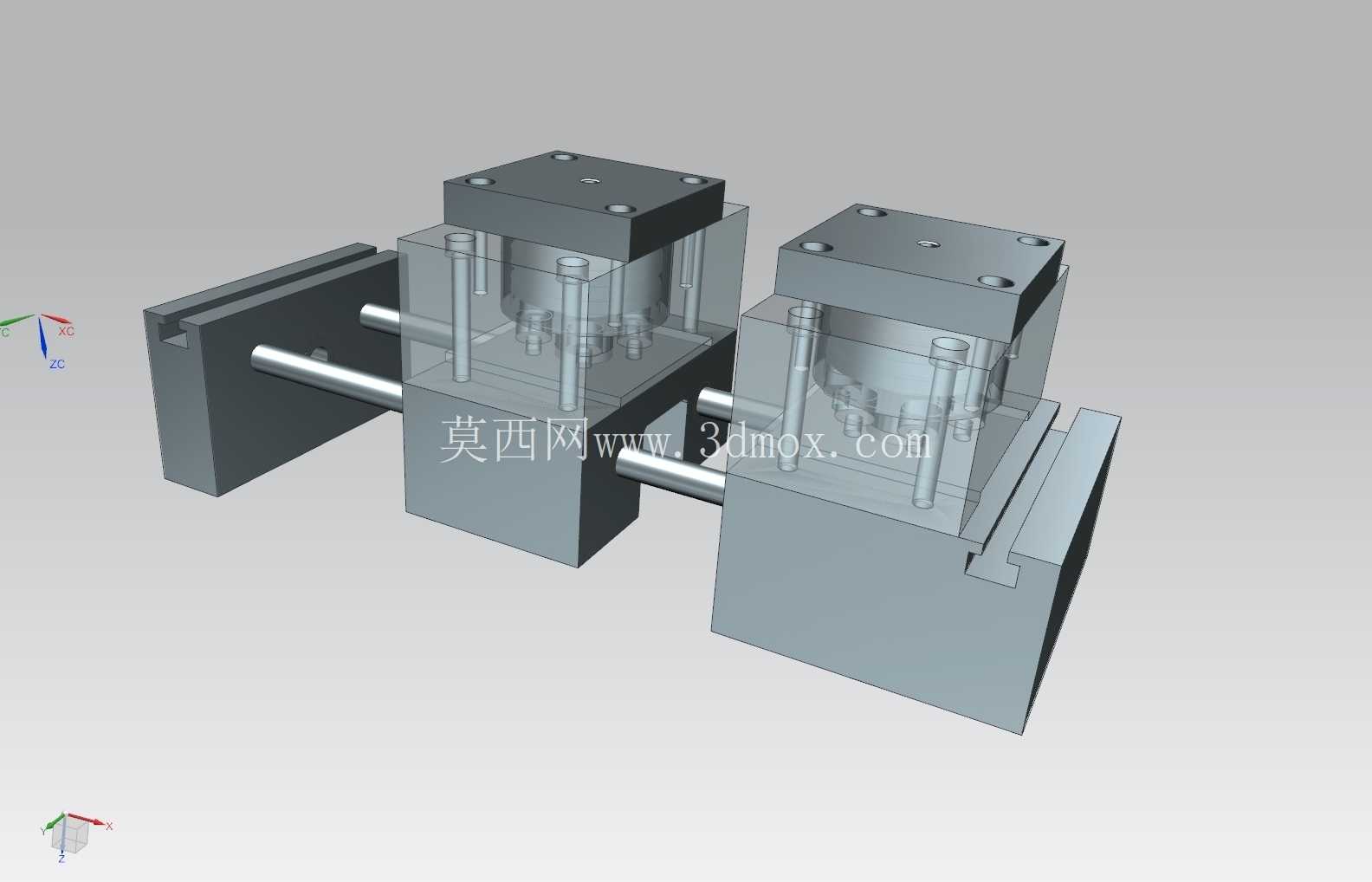

从功能实现逻辑来看，每个送料单元采用直线光轴作为导向承载构件，搭配双导杆平行布局，可承受推送过程中坯料的偏载力矩，避免推送过程中推杆卡滞，推送行程可通过调整气缸尾部的限位螺母进行微调，适配不同尺寸模具的进料口深度要求，前端的推料块采用快拆式设计，可根据不同坯料的外形更换对应仿形推头，避免推送过程中坯料打滑偏移。模架部分采用标准模胚的板式结构，上下模板通过导柱导套实现合模导向，内部预留的安装腔可根据工艺需求加装加热元件或者冷却流道，适配不同铸造工艺的模温控制要求，基座底部设计有标准T型槽安装位，可直接固定在生产线的型材机架或者铸铁工作平台上，不需要额外加工定制连接法兰，降低现场安装的调试工作量。

设计过程中优先考虑了铸造车间的多尘、高温工况，所有导向轴表面都做了硬铬镀层处理，气缸杆外侧加装了耐高温防尘护套，避免铸造飞边、金属粉尘进入导向副和气缸密封件内部，延长构件的维护周期，所有气动管路都采用侧置排布，远离模位的高温辐射区域，管路接头采用快插式耐高温接头，日常维护更换密封件不需要整体拆解结构。安装边界方面，整套结构的横向总宽度控制在1200mm以内，纵向深度不超过600mm，顶部最高点距离安装基面的高度为480mm，不会遮挡压铸机的安全门开合路径，也不会干涉取件机械手的运行轨迹，底部安装孔的孔距采用标准铸造设备的安装孔系设计，可直接替换原有老旧的机械推料机构，不需要对现有生产线的机架做二次加工改造。

在实际工况适配性上，这套结构的推送力可通过气源压力进行无级调节，推送速度可通过气缸进出气口的节流阀做双向调速，避免推送速度过快导致坯料弹跳移位，也能防止速度过慢影响整线生产节拍，两个工位的动作逻辑可通过独立的电磁阀单独控制，既可以实现双工位交替联动，也可以单工位独立运行，适配不同生产批次的工艺需求。结构的受力构件都采用了有限元刚度校核，在最大推送力工况下，导向杆的最大挠度控制在0.02mm以内，保证长期运行后推料位置的重复定位精度保持在±0.1mm范围内，不会因为长期受力变形导致送料位置偏移。日常维护方面，所有润滑点都采用外置式油嘴，不需要拆解结构即可完成导向副的定期润滑，易损件如防尘圈、推料块都采用通用标准件，可直接从市场采购替换，不需要定制特殊备件，降低设备的后期运维成本。
