三轴数控磨削加工磨头结构设计

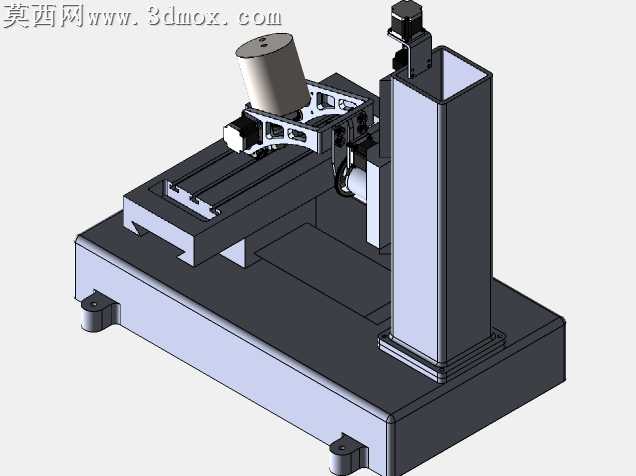

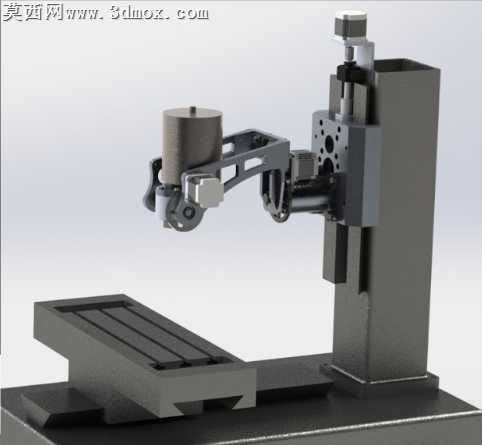

本作品为面向学校项目开发的三轴数控磨头三维设计方案，采用SolidWorks完成全参数化建模，覆盖所有零件的特征构建与整机虚拟装配，建模过程严格遵循机械设计公差配合规范，对滑动导轨副、主轴安装位、磨轮夹持机构等关键配合部位均做了精确的尺寸约束，确保装配干涉检查一次性通过，不存在零件错位、配合间隙不合理等问题。渲染阶段采用哑光金属材质模拟铸铁机身的厚重质感，对磨头主轴的金属加工面做了高光反射处理，传动连杆部位做了阳极氧化金属材质区分，工作台导轨面添加了细微的磨削纹理贴图，通过三点布光方案突出整机的结构层次，清晰展现各部件的装配关系与空间布局，渲染输出图可直观呈现设备的实际外观效果。结构设计上，整机采用立式立柱搭配横向滑台、纵向工作台的三轴布局，磨头组件通过悬臂支架连接在Z轴滑鞍上，可实现X/Y/Z三个方向的进给运动，满足工件轮廓磨削的多方位加工需求；磨头的磨轮夹持机构采用快换式结构设计，可适配不同规格的磨削耗材，主轴传动部位预留了电机安装位与传动避让空间，可根据加工需求匹配不同功率的主轴电机。设计过程中充分考量了重量限制、主轴电机功率等约束条件，参考了麦克斯韦卡尔螺母螺栓等标准连接件的选型参数，针对初始方案存在的刚性不足问题做了针对性优化：初始方案仅靠立柱与悬臂的基础结构承载，静止状态下结构强度可满足固定需求，但切削加工时易产生振动碎裂风险，因此在零件外边缘额外添加了补强结构，在悬臂与滑鞍的连接部位增设加强筋，优化了立柱的截面壁厚分布，在不显著增加整机重量的前提下大幅提升结构刚性，有效降低磨削加工过程中的振动幅度，保障加工精度与设备运行稳定性。
