台式三轴数控路由器加工设备结构设计

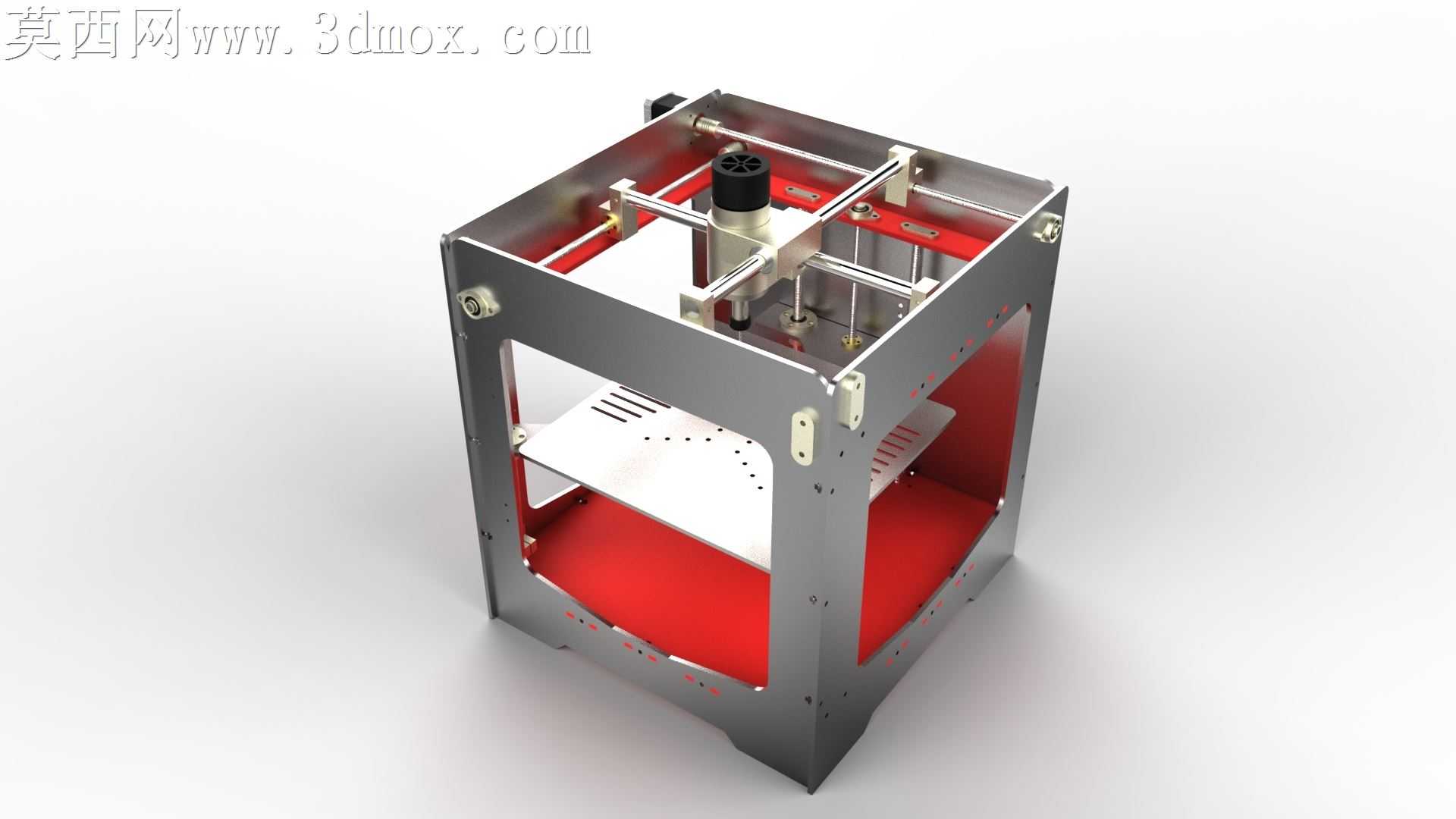

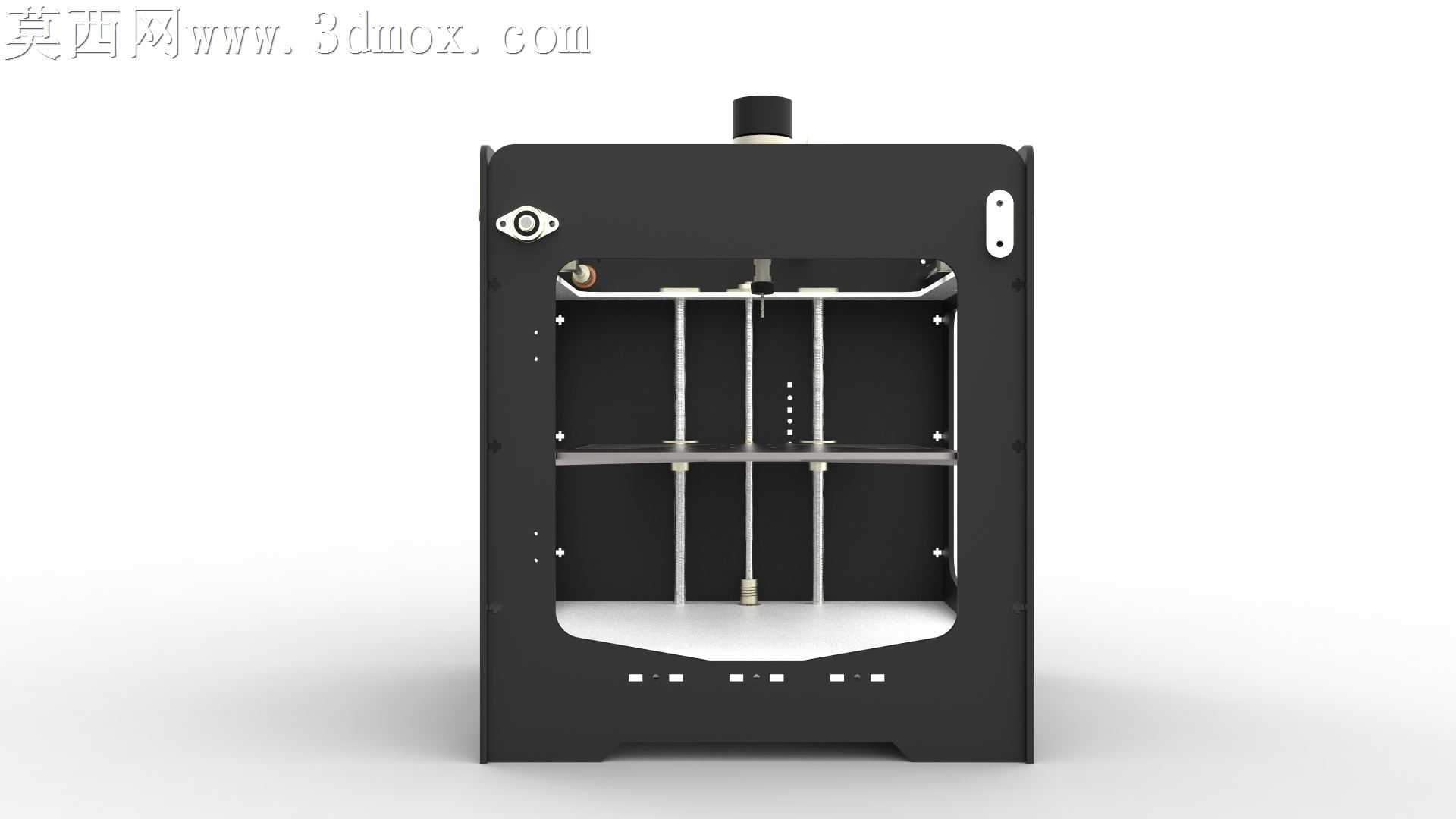

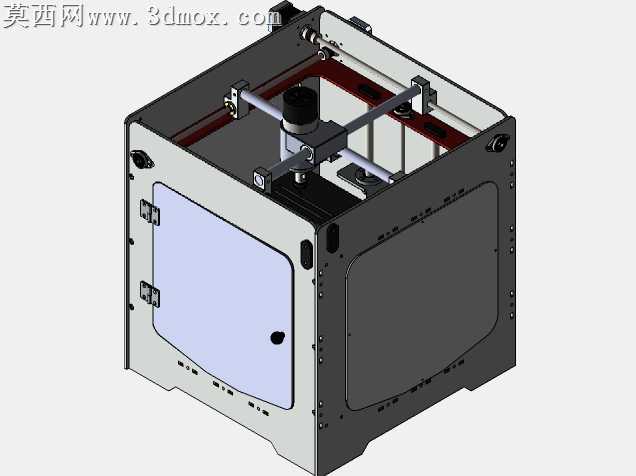

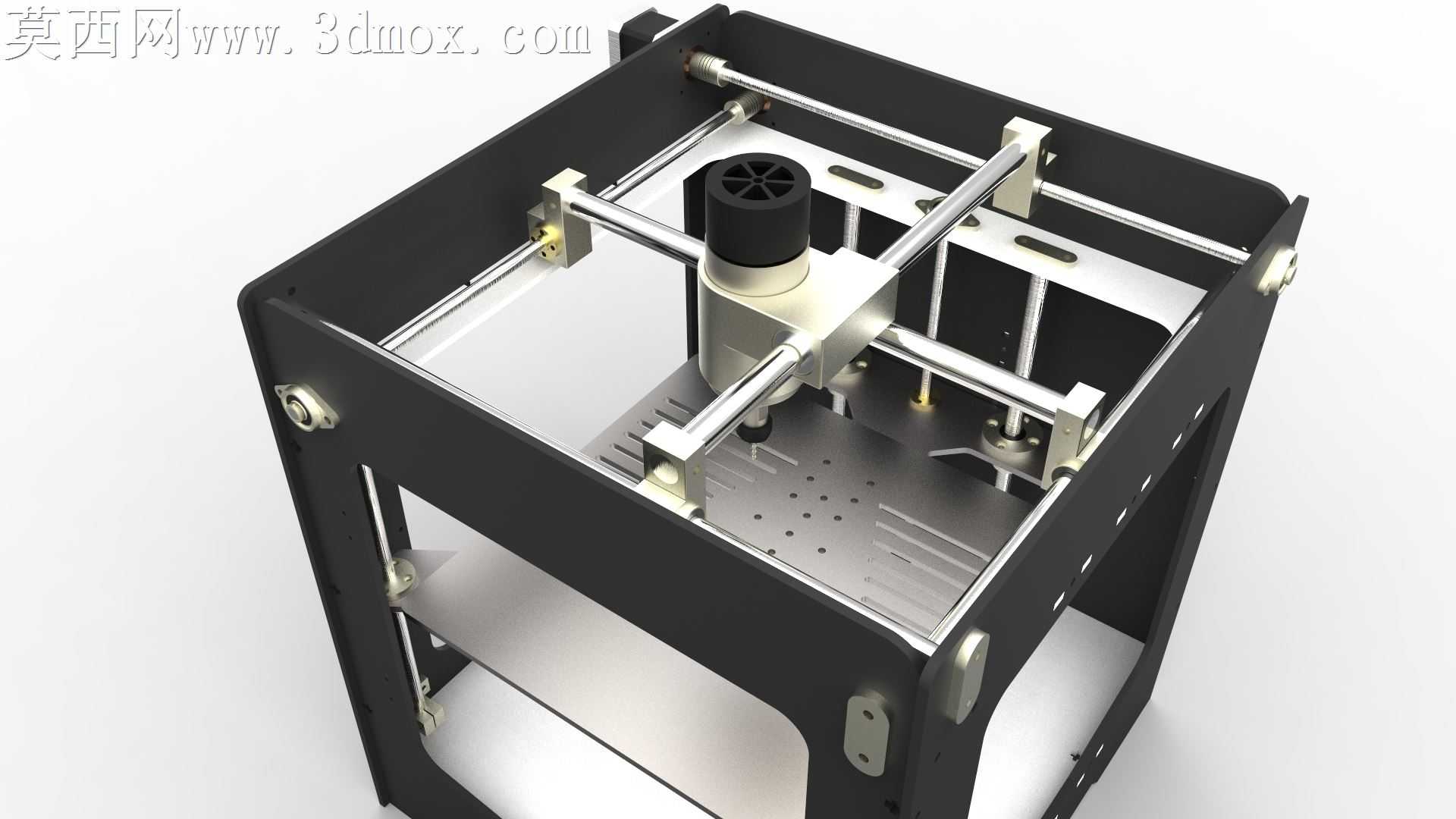

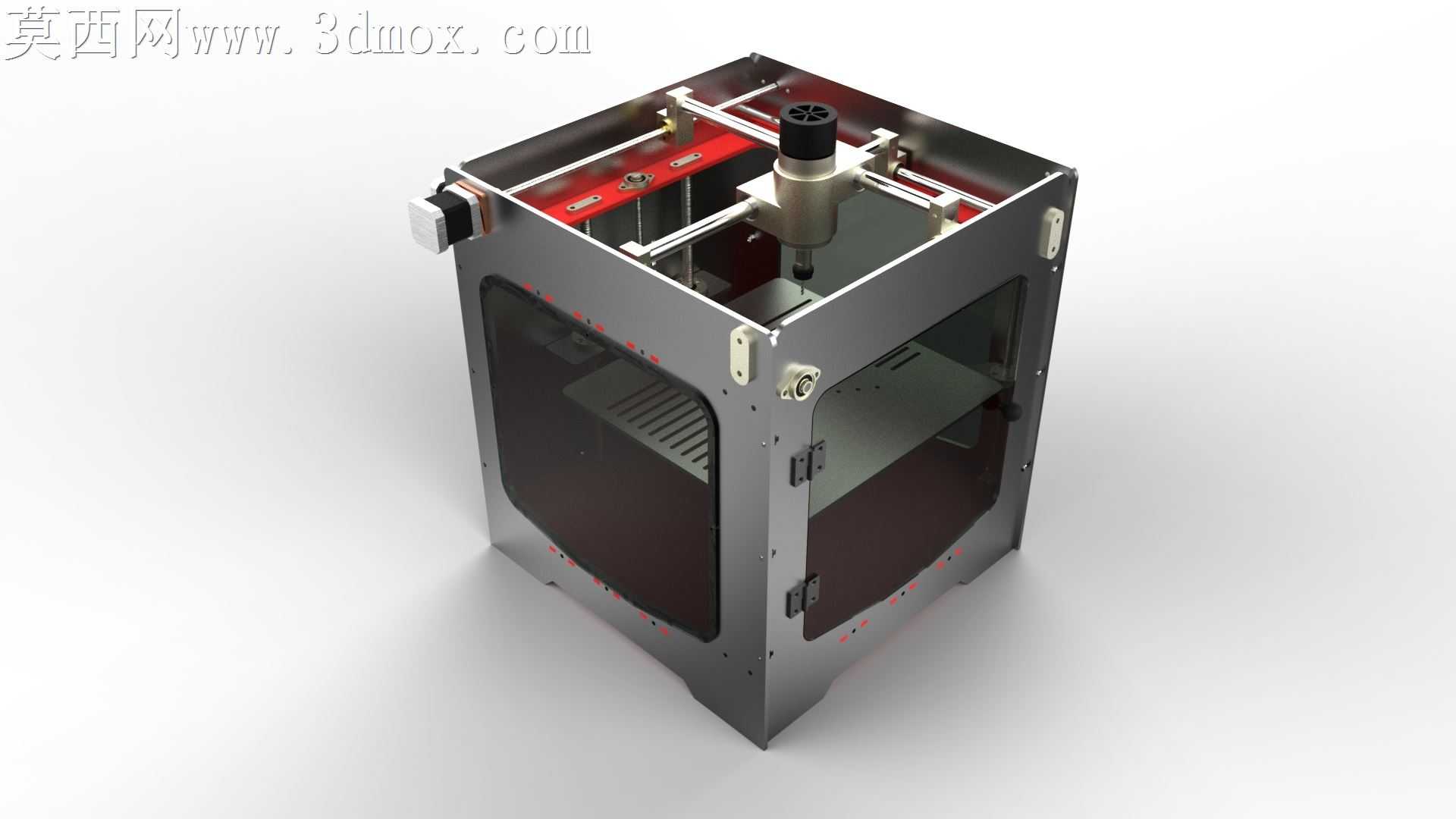

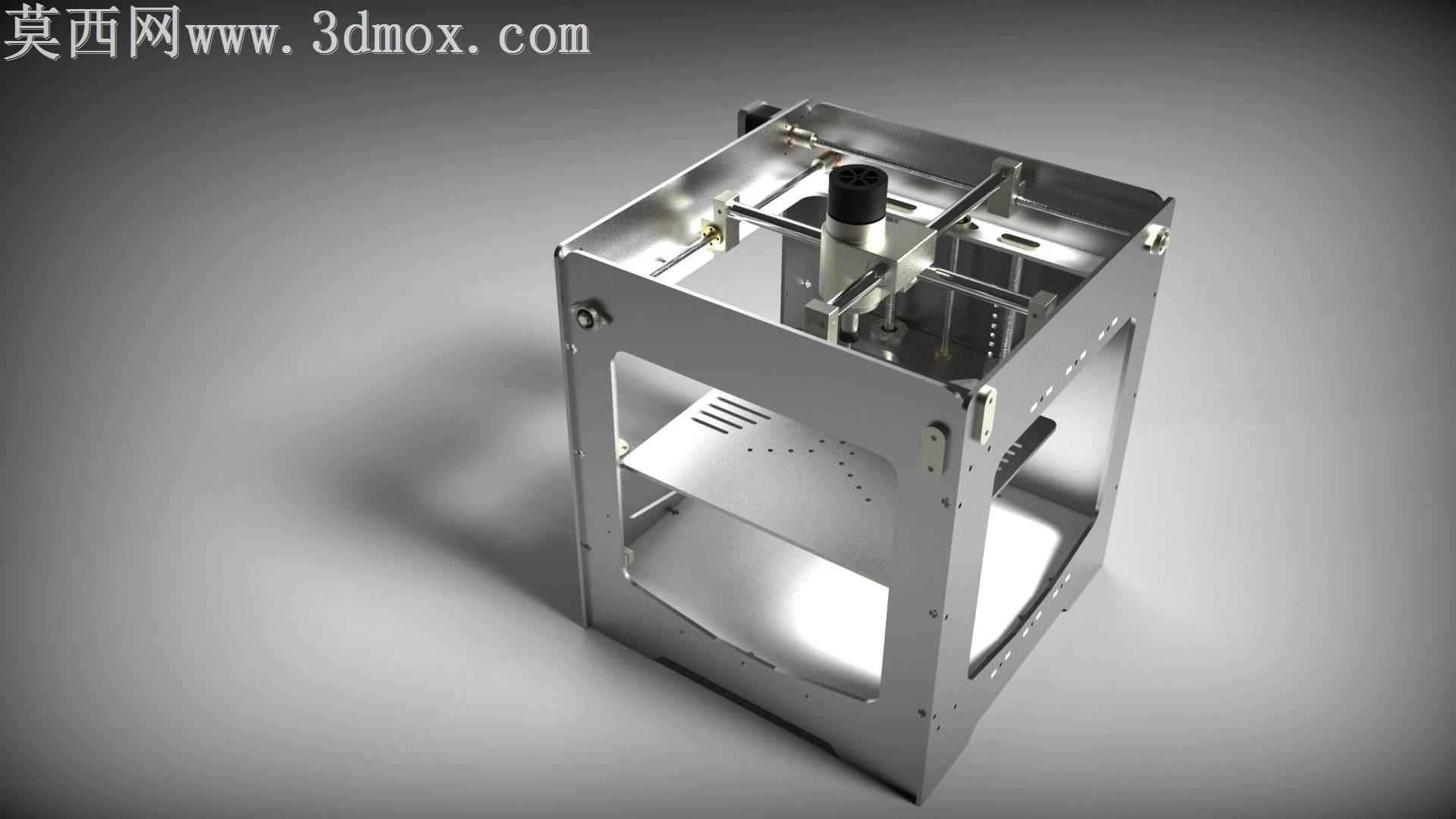

本作品为台式三轴数控路由器的完整三维结构设计，建模过程严格遵循机械加工设备的实际装配逻辑，对每一处结构的配合公差、安装空间都做了精准还原。整体采用封闭式钣金机架作为承载主体，机架板材做了折弯加强与边角钝化处理，正面与侧面设置带观察窗的开合检修门，观察窗采用深色半透明防护材质，既可以在设备运行时观察内部加工状态，又能阻挡加工碎屑飞溅，保障操作安全。传动系统部分，X、Y、Z三个运动轴均采用直线导轨搭配丝杠的传动组合，搭配nema17规格步进电机作为动力输出元件，可实现320*310mm幅面内的精准进给运动，Z轴搭载加工主轴组件，主轴安装座做了加厚处理，可降低高速运转时的振动幅度，保障加工精度。机架内部预留了电气元件安装位与走线槽位，各运动轴的行程限位位置都设置了对应的安装结构，顶部横梁做了加厚加固处理，避免Z轴运动过程中出现横梁形变影响加工精度。建模过程中对所有标准件都做了参数化建模，螺丝、合页、电机安装座等零件均可直接导出用于生产参考，渲染阶段对钣金件赋予了哑光金属灰材质，对传动部件赋予了亮面金属材质，对防护窗赋予了半透明深色材质，对操作按钮、标识件赋予了对应功能色材质，整体渲染效果真实还原了设备的实际外观质感。设计过程中充分考虑了小型台式加工设备的使用场景，整体结构紧凑，占地面积小，同时兼顾了结构刚性与维护便利性，各运动部件的安装位置都预留了足够的调试空间，机架底部预留了减震脚垫的安装位，可进一步降低设备运行时的振动传递，适合小型加工场景、个人工作室以及教学演示使用，完整还原了小型数控加工设备从机架搭建到传动系统布置的全流程结构逻辑。
