深沟球滚动轴承三维结构设计模型

在各类旋转传动场景中，滚珠轴承是应用覆盖范围最广的支撑类零部件，从家用小家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端、汽车传动系统的轮端支撑，再到工程机械的铰接旋转部位，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力控制在极低水平，同时承担径向载荷与一定比例的轴向载荷，保障轴上零件的回转精度，避免轴系运转过程中出现径向窜动或轴向偏移。

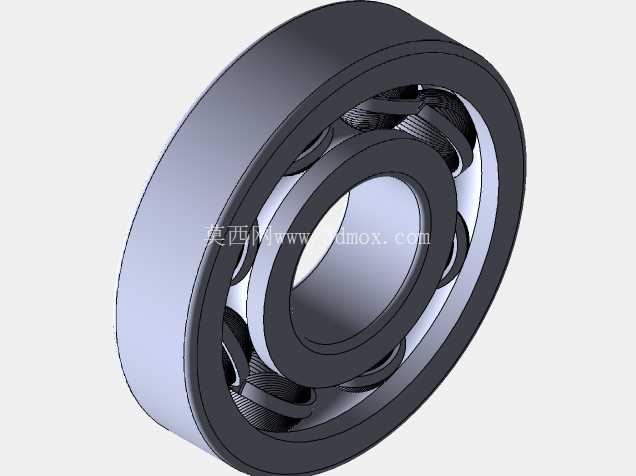

从结构设计逻辑来看，这款滚珠轴承采用经典的双座圈加滚动体加保持架的组合结构，内圈与旋转轴件采用过盈配合安装，随轴同步转动，外圈则与设备的轴承座孔采用过渡或过盈配合固定，作为旋转支撑的固定基准。滚动体采用均匀排布的钢制滚珠，被保持架分隔在内外圈的滚道之间，避免相邻滚珠直接接触产生额外摩擦与磨损，同时保证所有滚珠受力均匀，将运转过程中的载荷通过滚珠的点接触形式在内外圈之间传递。相比滑动轴承的面接触摩擦形式，这种滚动接触的结构能将摩擦系数降低一个数量级，大幅减少设备运转过程中的动力损耗，同时降低摩擦生热，延长润滑脂的使用寿命，减少设备维护频次。

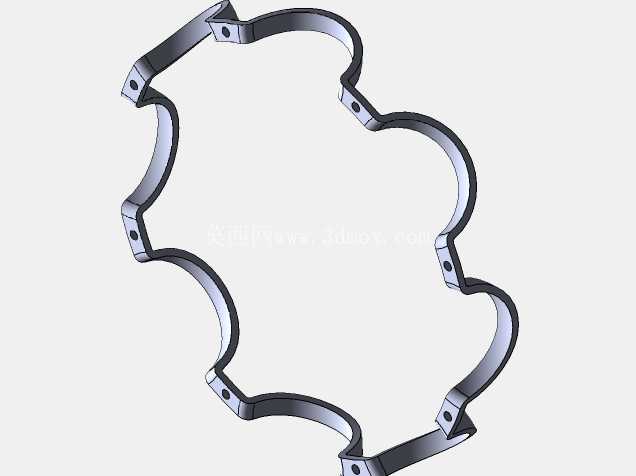

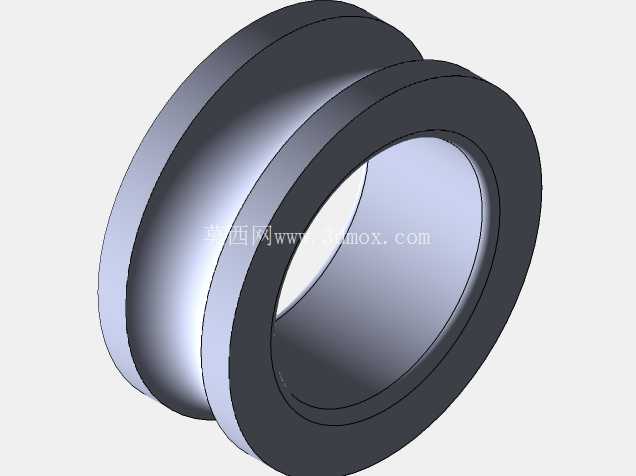

在设计建模过程中，需要重点把控几个关键尺寸边界：首先是内圈的内径尺寸，这是与轴配合的核心安装尺寸，公差等级需要根据应用场景的转速、载荷要求匹配对应的IT级公差，避免配合过松导致跑内圈、配合过紧导致安装困难或内圈应力开裂；其次是外圈的外径尺寸，这是与轴承座孔配合的安装基准，公差选择需要兼顾安装便利性与外圈固定的可靠性，防止运转过程中出现外圈跟转的问题；再者是轴承的整体宽度尺寸，这决定了轴承在轴向上的安装空间占用，设计时需要预留对应的轴向定位空间，通常搭配轴用挡圈或轴承端盖实现轴向固定，避免轴系窜动。滚道的曲率设计是整个轴承建模的核心细节，内外圈滚道的圆弧半径需要略大于滚珠半径，保证滚珠与滚道之间为点接触状态，同时预留合适的接触角，让轴承在承受纯径向载荷时，滚珠受力方向存在微小的轴向分量，保障运转过程中滚珠不会从滚道中脱出，同时能承受一定大小的双向轴向载荷。保持架的兜孔设计需要与滚珠直径匹配，兜孔间隙控制在合理范围，既不能过紧卡滞滚珠的自由滚动，也不能过松导致滚珠排布不均，出现局部载荷集中的问题。

从实际应用选型角度，这类滚珠轴承适用于中高转速、中等载荷的传动场景，在安装过程中需要注意同轴度控制，若轴与轴承座孔存在较大的同轴度误差，会导致轴承内外圈出现偏斜，滚珠受力不均，局部接触应力骤增，大幅缩短轴承使用寿命，严重时甚至会出现滚珠碎裂、保持架断裂的故障。润滑方式的选择也需要匹配应用场景，低转速、常温工况下可以采用脂润滑，维护周期长，密封结构简单；高转速、高温工况下则需要采用油润滑，保证润滑介质能及时带走摩擦产生的热量，避免轴承过热失效。密封结构的设计同样是建模时需要考虑的细节，对于粉尘、水汽较多的应用场景，需要在轴承两侧加装防尘盖或接触式密封圈，避免外界杂质进入滚道内部，磨损伤滚道与滚珠表面，同时防止内部润滑脂泄漏污染周边设备环境。

在三维建模过程中，这类标准件的模型需要保证各部分结构的比例准确，滚道的曲面过渡平滑，滚珠与滚道的接触位置符合实际装配关系，保持架的结构强度满足运转时的受力要求，不会在高速旋转时因为离心力出现变形。模型的装配关系需要完全还原实际轴承的装配逻辑，内圈、外圈可相对转动，滚珠可在兜孔内自由滚动，能够直接用于设备的虚拟装配仿真，验证轴系与轴承座的安装干涉情况，也可用于后续的有限元受力分析，校核不同载荷下轴承的接触应力分布，为设备的轴系设计提供准确的参考依据。
