KM9锁紧螺母配套专用扳手结构设计

项目分类:通用五金配件 发布时间:2026-05-21 ID:1151264
  • KM9锁紧螺母配套专用扳手结构设计
  • KM9锁紧螺母配套专用扳手结构设计
  • KM9锁紧螺母配套专用扳手结构设计
  • KM9锁紧螺母配套专用扳手结构设计

  在机床主轴装配、精密轴承预紧、传动部件锁紧这类对轴向定位精度要求极高的工况里,KM系列锁紧螺母的装拆一直是容易被忽略却直接影响装配精度的环节,普通勾型扳手因为接触面积小、受力点集中,很容易在锁紧或拆卸过程中刮伤螺母卡槽,甚至造成螺母端面变形,直接破坏预紧力的均匀性,而这款配套KM9规格锁紧螺母的专用扳手,正是针对这类装拆痛点做的定向结构设计。从实际使用场景来看,这类扳手主要服务于需要精准控制锁紧螺母预紧扭矩的装配环节,比如高精度旋转轴系的安装、轴承游隙调整、传动丝杠的轴向定位,这些场景下螺母的锁紧精度直接决定了后续设备运行的振动值、旋转精度乃至核心部件的使用寿命,普通活动扳手或者通用勾扳手因为和螺母卡槽的贴合度不足,施力时容易出现打滑,不仅没法稳定传递扭矩,还可能因为滑脱造成零件磕碰或者操作人员受伤。

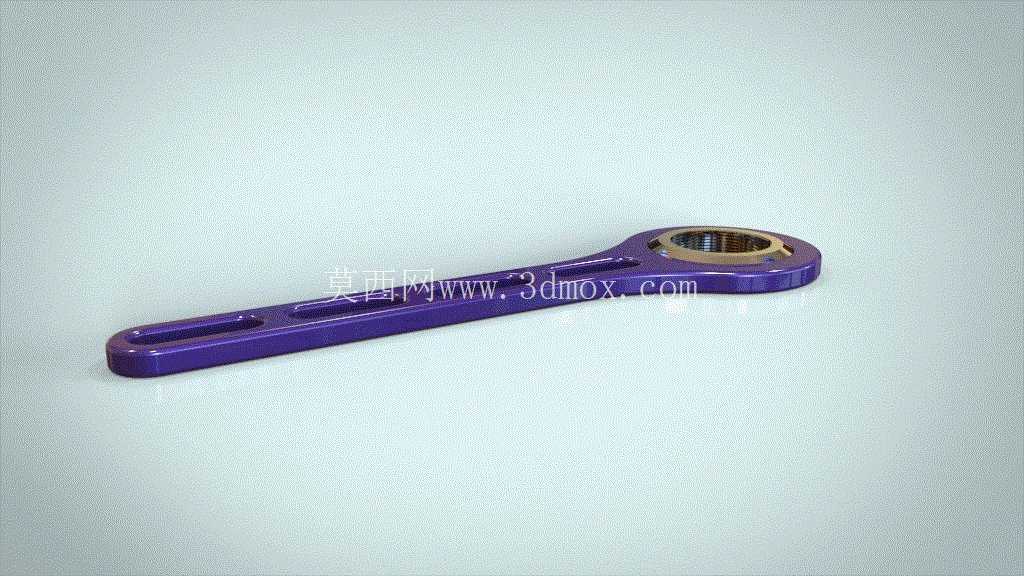

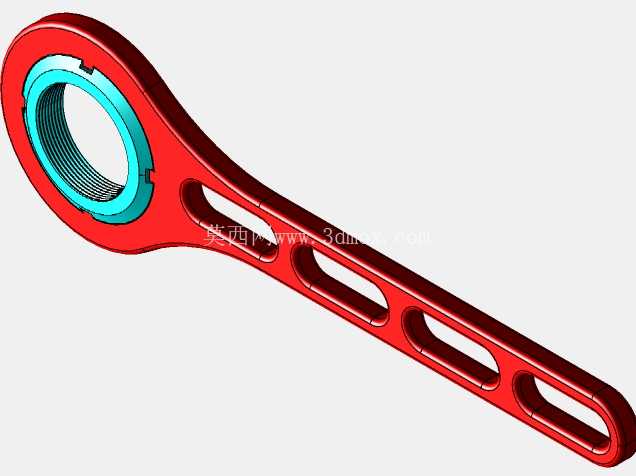

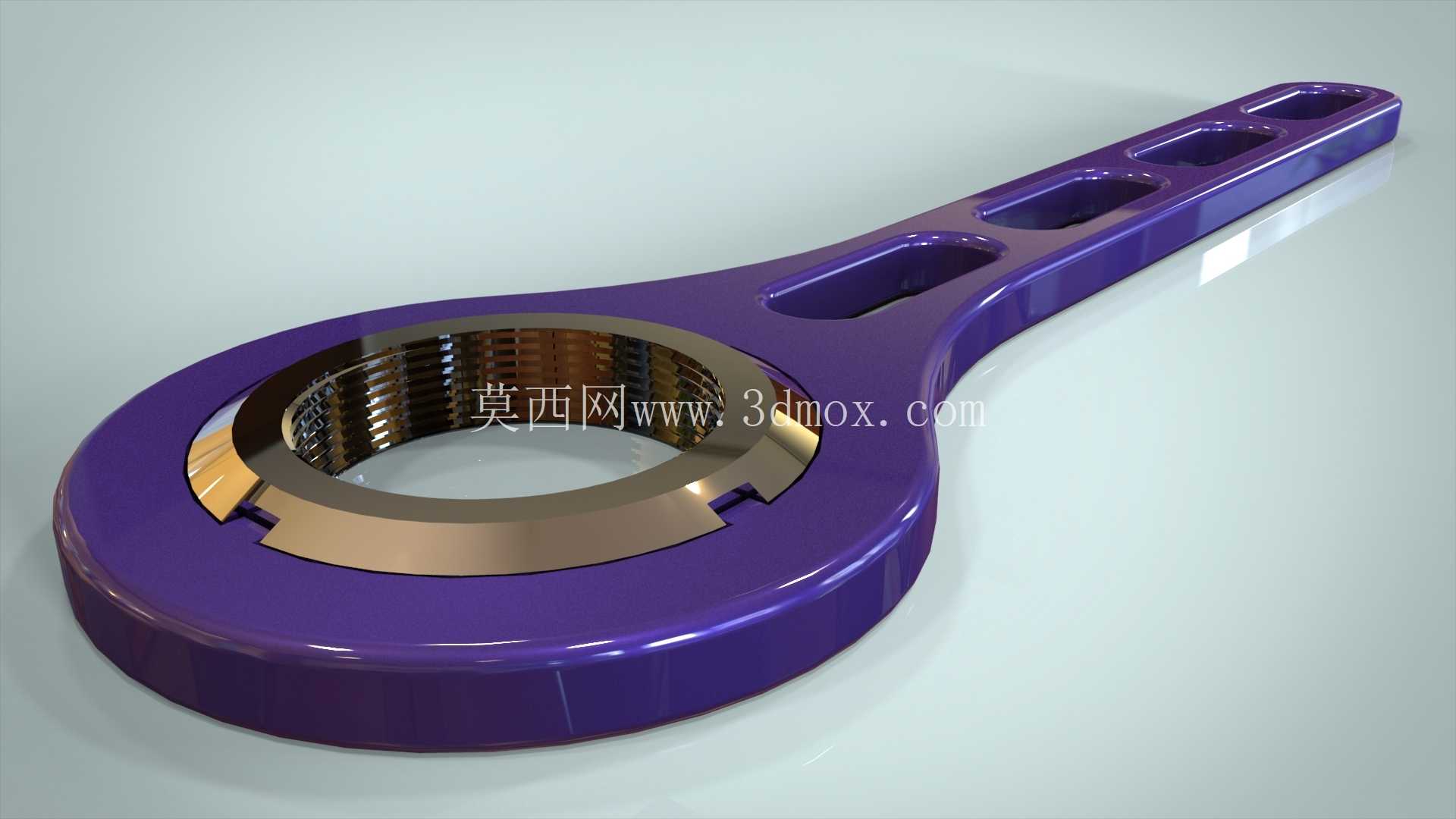

  这款扳手的头部采用和KM9锁紧螺母外圆周卡槽完全匹配的内卡齿结构,卡齿的齿形角度、啮合深度完全对应螺母的卡槽尺寸,装配时卡齿可以完全嵌入螺母的所有受力卡槽内,把单点受力转化为整圈多点均匀受力,避免局部应力集中造成的螺母变形,哪怕是需要施加较大预紧扭矩的工况,也能保证受力均匀传递到螺母整个圆周,不会出现局部卡槽崩裂的问题。手柄部分做了长条形等强度结构设计,沿着手柄长度方向开设了多个等距的减重通孔,这些孔不是单纯为了减重,孔位的排布是经过受力校核的,在保证手柄整体抗弯强度的前提下,尽可能降低工具自身重量,长时间手持操作也不容易产生疲劳,同时手柄的截面采用渐变厚度设计,靠近头部的位置厚度更大,往手柄末端逐渐收薄,符合施力时的弯矩分布规律,避免在大扭矩施力时手柄根部出现断裂。从安装边界和尺寸适配的角度来说,这款扳手的头部内圈直径完全匹配KM9锁紧螺母的外径,卡合后径向间隙控制在极小范围内,不会出现卡合后晃量过大的问题,哪怕是在装配空间比较局促的主轴箱内部、轴承座安装位这类操作空间有限的场景,只要预留出螺母圆周方向的卡合空间以及手柄的摆动空间,就能顺利完成操作,不需要额外预留过大的操作余量。手柄的长度设计也经过扭矩匹配核算,对应KM9螺母推荐的锁紧扭矩范围,普通人正常手部施力就能达到要求的预紧力,不需要额外加接延长杆,避免因为过度施力造成螺母锁紧过度、轴承预紧量过大的问题。

  扳手的头部和手柄采用一体化结构设计,没有额外的拼接或者铰接部件,整体结构刚性更强,长期使用也不会出现连接部位松动的问题,表面的结构过渡位置都做了圆角处理,没有尖锐的棱角,操作时不容易划伤手部。在实际装配作业中,使用这款专用扳手装拆KM9锁紧螺母时,只需要将头部卡齿对准螺母的卡槽完全推入,确认所有卡齿都啮合到位后,扳动手柄就能完成锁紧或者拆卸操作,因为受力均匀,锁紧过程中螺母不会出现偏斜,能保证螺母端面和轴承内圈端面完全贴合,预紧力可以均匀作用在轴承滚道上,有效避免因为螺母锁紧偏斜造成的轴承早期磨损、轴系跳动超差等问题。

  对比通用型的锁紧螺母扳手,这款针对KM9规格做的适配设计,完全避免了通用扳手卡合不到位、啮合间隙大的问题,哪怕是反复多次装拆,也不会损伤螺母的卡槽结构,能有效延长锁紧螺母的重复使用寿命,降低装配过程中的零件损耗。另外手柄上的减重孔除了减重之外,也可以在需要的时候穿入杆类部件做临时的扭矩放大,但因为手柄本身的强度是匹配额定扭矩设计的,并不建议过度加力,避免超出工具的受力极限造成结构损坏。从结构设计的细节来看,头部的卡齿根部做了应力卸荷槽处理,避免卡齿根部因为应力集中出现断裂,所有的棱边都做了倒钝处理,不会在螺母表面留下压痕或者划伤,对于表面精度要求高的锁紧螺母来说,这点设计细节能很好的保护零件表面质量,不会因为装拆工具的问题造成零件外观损伤甚至报废。
