查狄伦200磅立式测力检测装置结构

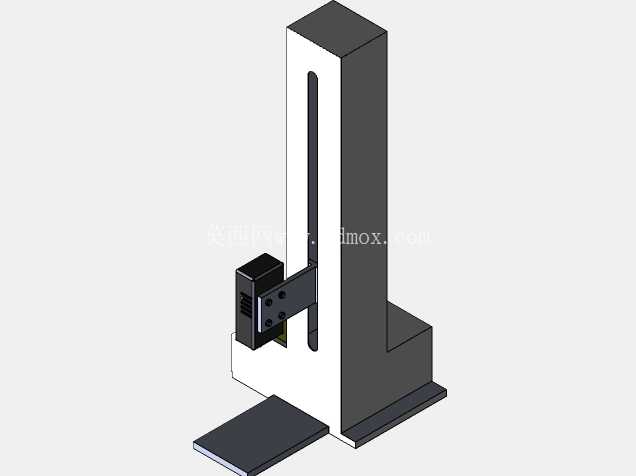

　　这套立式力值检测装置，核心适配200磅量程的查狄伦测力计，在五金加工、电子元器件装配、橡塑材料性能测试、小型零部件力学验证场景中应用广泛，日常产线来料抽检、实验室小试样力学性能测试、工装夹具夹紧力校验环节都能见到这类设备的身影。不同于卧式拉力测试设备，立式结构的设计初衷是适配小空间内的垂直向力值检测需求，设备底座采用大平面铸铁式结构设计，底部预留四个可调支撑脚安装位，安装时可通过调节支撑脚高度完成台面水平校准，避免因台面倾斜导致力值检测出现轴向偏差，底座平面预留多组T型槽安装位，可根据被测件的外形尺寸快速更换定制夹具，无论是柱状试样的拉伸测试、块状材料的压缩测试，还是小型开关、按键的按压力度校验，都能通过更换适配夹具完成装夹。设备主体的立式立柱采用高刚性铝合金型材加工而成，立柱侧面加工有高精度直线导轨安装基准面，导轨滑块与测力计安装支架直接连接，传动部分采用精密滚珠丝杠结构，摇动手轮即可驱动测力计安装支架沿立柱垂直方向移动，移动过程中无卡顿、无轴向窜动，保证力值加载过程的同轴度，立柱侧面预留有行程限位块安装槽，可根据测试行程需求调整上下限位位置，避免超行程移动损坏测力计或被测工件。

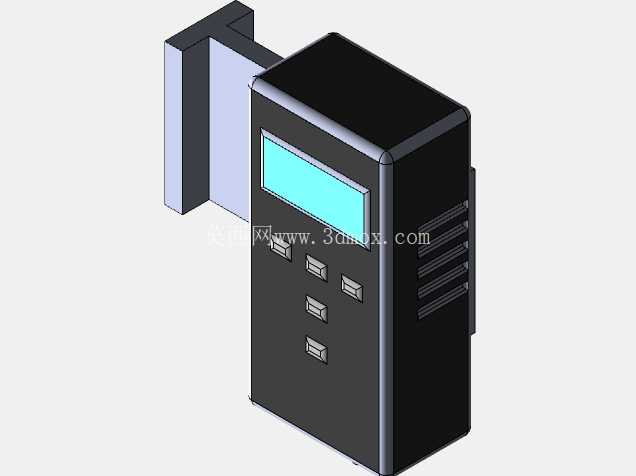

　　配套的数显测力计采用分体式安装设计，显示操作单元通过横向连接臂固定在立柱中部位置，操作人员站在设备正前方即可清晰读取力值数据、操作功能按键，测力计检测单元下方预留标准M6螺纹接口，可根据测试需求更换压头、拉钩、夹具等配件，数显单元内置峰值保持、力值清零、单位切换功能，可直接切换磅、牛、千克力等常用力值单位，无需额外换算即可直接读取检测数据。从安装边界来看，设备整体占地面积不足0.3平方米，底座长度约600毫米、宽度约300毫米，立柱最大高度约800毫米，常规实验室操作台、车间质检工位台面都可直接放置，无需额外做地基固定，设备整体重量控制在30公斤以内，单人即可完成移位与安装调试。

　　设计过程中重点考量了力值传递的同轴度要求，从丝杠安装基准、导轨平行度到测力计安装面的平面度，都预留了0.02毫米以内的形位公差要求，避免因结构形变导致力值检测出现误差，底座内部预留了电气元件安装腔，可根据需求加装电动驱动模块，将手动加载升级为电动匀速加载，满足更稳定的力值测试需求，横向连接臂采用可锁紧的旋转结构，可根据操作人员的站立位置调整显示单元的朝向与高度，适配不同操作场景的使用需求。

　　在实际产线应用中，这类设备常被放置在质检工位旁，用于快速检测冲压件的铆接拉力、塑胶件的抗压强度、弹簧的弹力值，相比大型万能材料试验机，这类小型立式测力装置操作门槛更低、检测效率更高，不需要复杂的试样制备流程，普通质检人员经过简单培训即可完成操作，设备的维护成本也更低，日常仅需定期给导轨、丝杠涂抹润滑脂，检查连接螺丝是否松动即可长期稳定使用。测力计安装支架上预留了锁紧旋钮，调整到合适测试高度后可直接锁紧支架位置，固定检测间距，针对固定高度的批量工件检测，可大幅减少重复调整位置的时间，提升批量检测效率，底座上的T型槽采用标准间距设计，市面上通用的平口钳、夹具固定座都可直接安装，无需额外定制转接板，进一步拓展了设备的适用范围。
