双锁紧式钢尺定位夹持工装结构

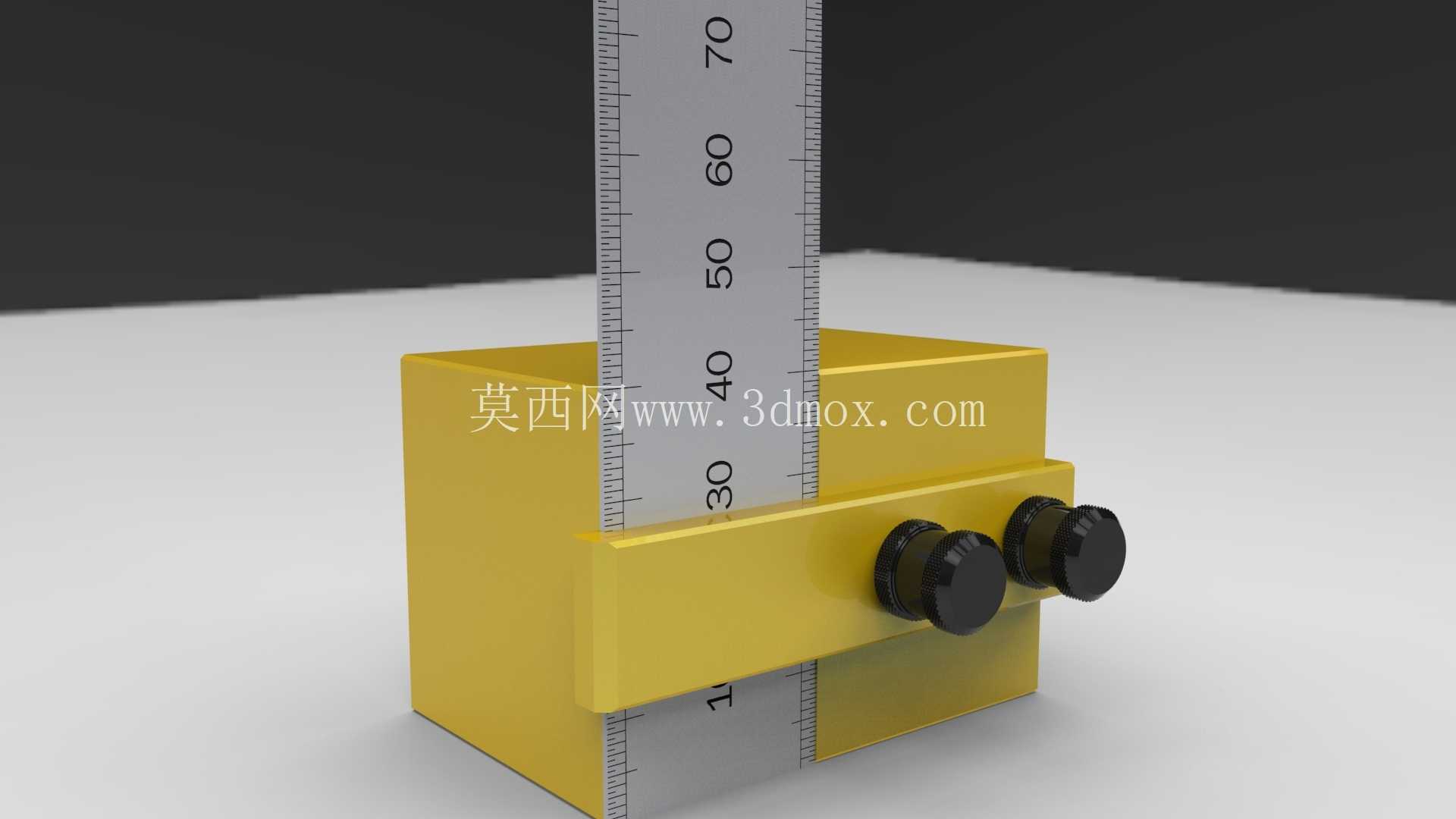

　　在机械加工划线、木工开料定位、设备安装找平这类需要频繁用到钢尺做尺寸基准的作业场景里，普通钢尺手持定位容易偏移，靠人手按压固定不仅精度差，长时间作业还容易出现累计误差，钢尺支架夹就是为解决这类痛点设计的配套辅具。从结构设计逻辑来看，这款夹持件采用分体式块体结构，主体分为固定基座与滑动压块两个部分，基座上开有贯通的钢尺穿槽，槽宽匹配常规厚度的钢板尺，穿槽的加工公差控制在0.1mm以内，既保证钢尺可以顺畅上下滑动调整伸出长度，又不会出现横向晃动影响测量精度。

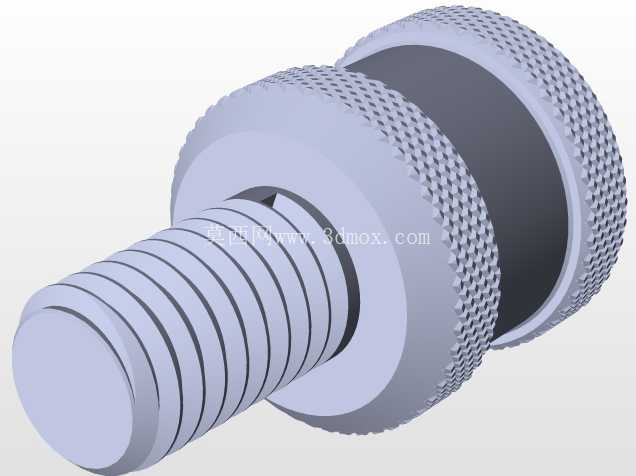

　　锁紧部分采用两个对称布置的胶头旋钮螺丝，旋钮表面做了滚花防滑处理，不需要额外工具，徒手就能完成锁紧操作，双螺丝的设计相比单螺丝锁紧，能让压块对钢尺的压紧力分布更均匀，避免单点锁紧导致钢尺倾斜、压痕过深的问题，胶头材质选用耐磨丁腈橡胶，长期锁紧也不会刮花钢尺表面的刻度镀层。实际使用时，先将基座的底面贴合在工件的基准面上，松开两个锁紧旋钮，把钢尺穿入槽内调整到需要的测量高度，确认钢尺零边与基准面齐平后依次拧紧两个旋钮，就能把钢尺牢牢固定在当前位置，既可以作为高度划线的定位靠具，配合划针完成等高线标记，也能作为深度测量的定位挡块，在批量加工相同深度的槽孔时，不需要每次重复对齐钢尺刻度，大幅提升重复定位的效率。

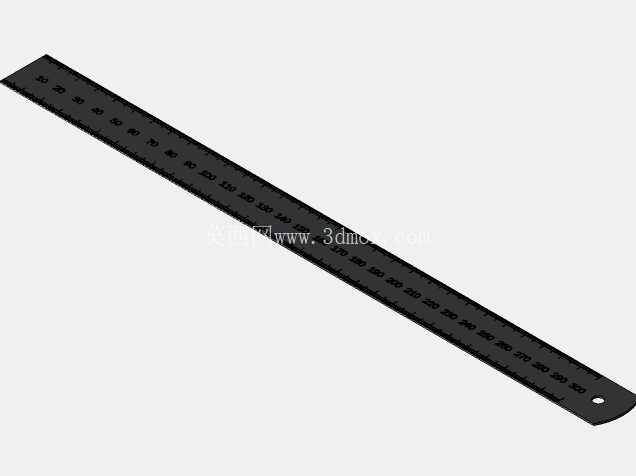

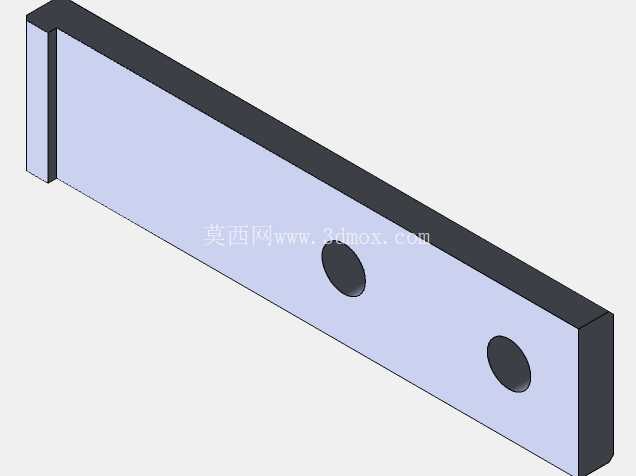

　　从安装边界来看，这款夹具体的穿槽可以兼容宽度15mm到30mm的常规公英制钢板尺，基座的底面做了平面度精磨处理，平面度公差控制在0.02mm以内，保证与工件基准面贴合时不会出现缝隙，夹具体整体的外形尺寸控制在握持舒适的范围内，重量较轻，长时间手持使用也不会产生明显的负重感，同时夹具体的边角都做了R2的圆角倒钝处理，避免作业过程中划伤操作人员的手部。在结构细节上，压块与基座的配合面做了限位滑槽，滑动调整压块时不会出现错位偏移，保证压合面始终与钢尺表面平行，避免压合时钢尺被挤弯变形；旋钮螺丝的螺纹采用细牙螺纹，锁紧时的进给量更小，能更精准地控制锁紧力度，既不会因为锁力不足导致钢尺下滑，也不会因为锁力过大导致钢尺变形、螺纹滑牙。

　　这类夹持工装除了配合钢尺使用外，更换不同厚度的垫块后，也可以临时用来固定薄型角尺、深度尺的测杆，拓展性较强，在机加工车间的钳工工位、家装现场的木工安装、钣金划线作业中都能适配，相比传统的用C型夹固定钢尺的方式，这款专用夹具体积更小，调整更便捷，不会因为夹具体积过大遮挡刻度视线，也不会出现C型夹夹持力过大夹弯钢尺的问题。设计过程中针对不同作业场景的需求，还考虑了夹具体的材质适配，主体采用铝合金材质做阳极氧化处理，重量轻且耐磨防锈，适合在潮湿的车间环境中长期使用，锁紧螺丝采用不锈钢材质，避免长期使用后螺纹生锈导致旋钮卡滞，胶头旋钮的橡胶材质耐油污，即使沾到切削液、木工胶也能轻松擦拭干净，不会出现老化开裂的问题。在尺寸链设计上，穿槽的中心与基座底面的垂直度公差控制在0.03mm以内，保证钢尺固定后与基准面保持垂直，避免因为夹具体本身的形位公差导致测量出现角度误差，两个锁紧旋钮的中心距经过反复验证，既保证压合力的覆盖范围足够，又不会因为间距过大导致夹具体整体宽度过大，影响狭小空间内的使用。
