机加工固定夹持用台式虎钳结构设计

在常规机加工、钳工装配、小型零件修配的作业场景里，这类台式虎钳是工位上最基础也最高频使用的夹持类工装，不管是台式钻床的钻孔工位、钳工台的锉削修配工位，还是小型铣床的轻负荷铣削工位，都能看到这类夹持装置的身影，它的核心作用是在作业过程中牢牢固定待加工工件，避免工件受切削力、锤击力、锉削力作用发生位移，保障加工精度与作业安全。

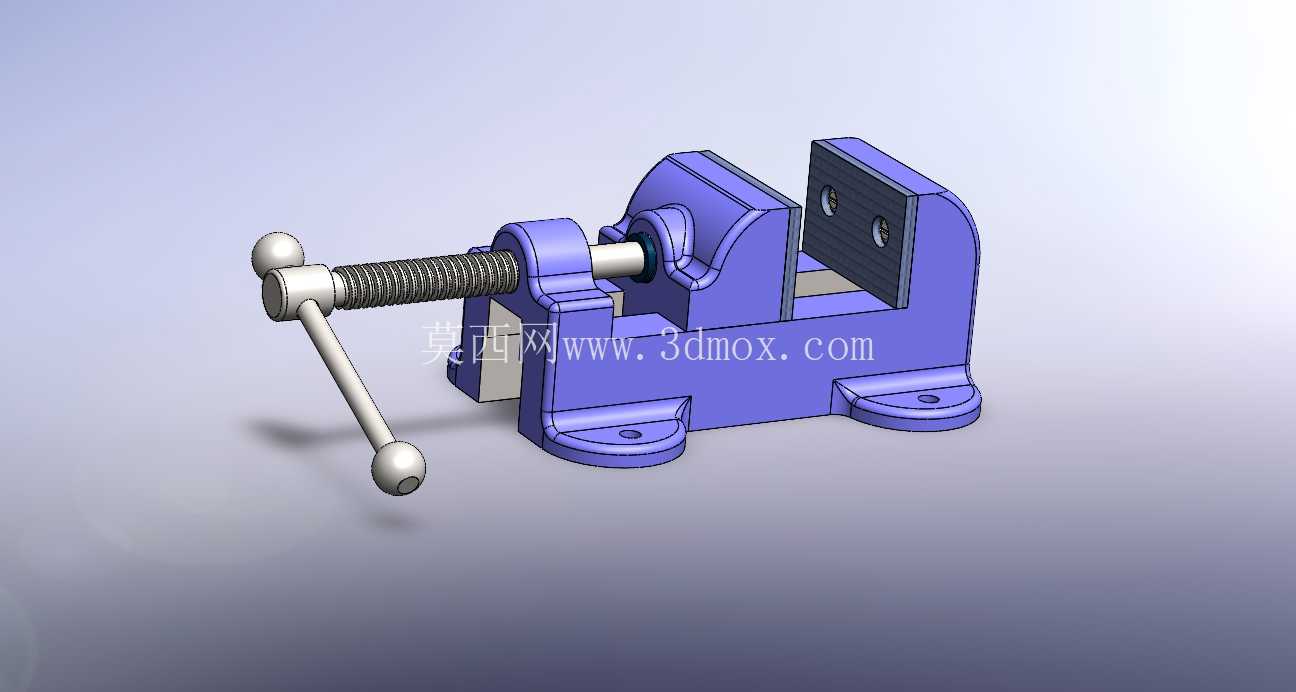

从功能实现逻辑来看，这套虎钳采用丝杠副传动的手动夹紧结构，固定钳身与底座为一体化铸造结构，活动钳身通过丝杠的螺旋传动实现沿导轨方向的直线往复运动，配合尾部的摇动手柄，操作人员可以通过较小的输入力矩，借助丝杠的力放大作用获得足够的夹紧力，手柄两端的球形端头设计，既方便操作人员施力转动，也避免了手柄棱边划伤手部的风险。钳口位置设计了可更换的带齿钳口板，通过内六角螺钉固定在钳身的安装槽内，当钳口齿形磨损导致夹持力不足时，无需更换整个钳身，仅需拆卸更换钳口板即可恢复夹持性能，大幅降低了工装的维护成本，带齿的钳口表面可以在夹紧时嵌入工件表层，增大接触摩擦力，避免工件在受横向切削力时出现打滑移位的问题。

在结构设计的考量上，整个虎钳的底座设计了两个对称的长圆形安装孔，这两个安装孔的位置与尺寸是按照标准钳工台、小型机床工作台的T型槽间距设计的，安装时可以通过T型螺栓穿过安装孔将虎钳牢牢固定在工作台面上，长圆孔的设计预留了一定的安装调整余量，降低了工作台面螺孔位置的加工精度要求，也方便操作人员根据作业需求调整虎钳在台面上的安装位置。钳身的导轨部分采用了矩形导轨结构，相比V型导轨，矩形导轨的承载能力更强，抗倾覆力矩表现更好，在承受锤击、重载切削的偏载力时不容易出现导轨卡滞或者活动钳身翘起的问题，能够长期保持活动钳身移动的平顺性。丝杠与活动钳身的连接位置设计了防脱结构，即使将活动钳身开到最大行程位置，丝杠也不会从钳身的螺纹孔中脱出，避免日常使用过程中零件脱落丢失的问题。

从安装边界与尺寸适配的角度来说，这类虎钳的整体外形尺寸适配常规中小型工作台的安装空间，底座的安装面经过铣削加工，平面度控制在合理范围内，安装后能够保证钳身与工作台面的垂直度，固定钳身的钳口面与底座安装面保持垂直，保障装夹工件后工件的基准面与工作台面的位置精度。钳身的最大开口量覆盖了常规小型零件的装夹尺寸范围，能够满足绝大多数日常机加工、修配作业的工件装夹需求，钳身的喉深设计也兼顾了不同宽度工件的装夹需求，即使是宽度略大于钳身宽度的工件，也可以通过调整装夹位置实现稳定夹持。

在实际使用的细节设计上，整个虎钳的铸造壳体做了合理的壁厚设计，既保证了整体结构的刚性，避免夹紧力过大导致钳身变形，也不会因为过度冗余的壁厚增加整体重量，方便虎钳的搬运与工位调整。丝杠的螺纹采用了梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能够承受更大的轴向夹紧力，长期频繁使用也不容易出现螺纹滑牙的问题，丝杠的外露部分在日常使用中可以通过涂抹润滑脂维护，降低螺纹副的磨损速度，延长工装的使用寿命。钳身的底部设计了避让凹槽，减少了底座与工作台面的接触面积，即使工作台面存在少量切屑或者杂物，也不会因为杂物垫在底座下方导致虎钳安装不稳，保障装夹的稳定性。
