小型台用夹持工装迷你虎钳结构

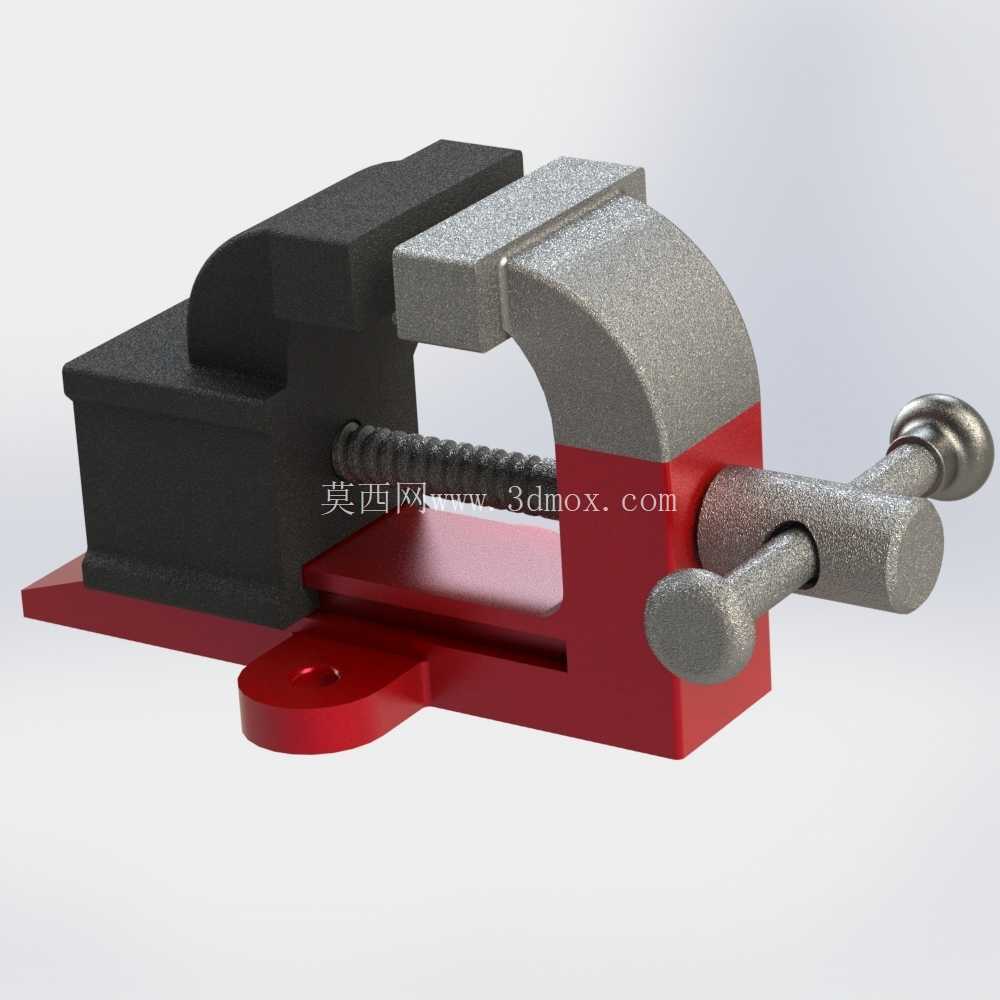

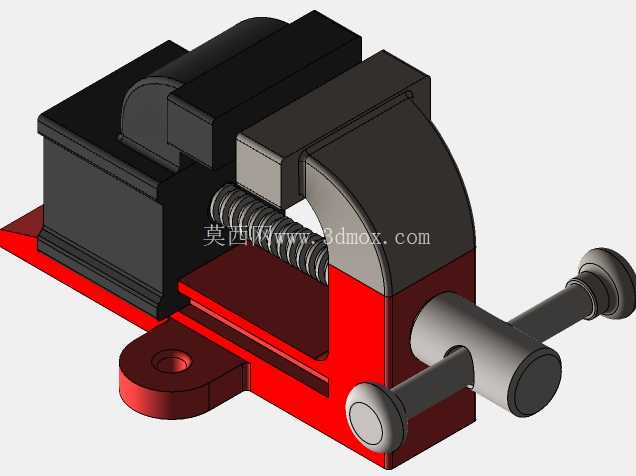

　　钳身的主体结构分为固定钳身和活动钳身两部分，固定钳身和底座采用一体化的刚性结构，保证夹持时的整体稳定性，不会因为夹紧力的作用出现钳身偏移的问题；活动钳身通过梯形丝杆带动实现前后移动，梯形丝杆的传动特性具备自锁能力，当夹紧工件后，丝杆不会因为加工过程中的振动出现自行回退的情况，能持续保持稳定的夹持力，不需要额外增加锁紧机构来固定钳身位置。钳口部分做了平面化的处理，两个钳口的贴合面平行度控制在较高的精度范围内，加持方形、矩形或是规则形状的小型零件时，不会出现工件翘起、夹持歪斜的问题，如果需要加持异形零件，也可以在钳口表面加装软质钳口垫，避免夹伤工件表面，同时提升异形工件的夹持贴合度。日常做小型零件的精密加工、手工修配或是电子元器件拆解焊接时，大型台钳往往会因为钳口开度冗余、安装占地过大、操作力度不好控制，反而不适合小尺寸工件的固定需求，这类迷你虎钳就是针对小空间、小工件作业场景开发的夹持工装。它的固定底座带两个安装孔，可直接通过螺栓锁紧在工作台面、小型台钻的工作台或是手工操作台的边缘，安装边界不需要预留太大的操作空间，底座的沉孔设计可以让螺栓头完全埋入孔内，不会在底座表面形成凸起，避免放置工件时被螺栓头刮蹭，也不会干扰工件在钳身周边的摆放。

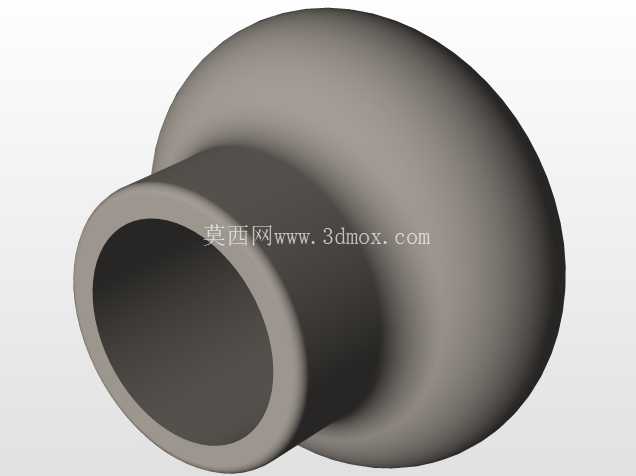

　　丝杆的末端搭配了摇把结构，摇把的力臂长度经过适配，操作人员只需要用手指转动摇把就能提供足够的夹紧力，不需要借助额外的加力杆，避免加持小工件时因为力度过大导致工件变形，尤其是针对薄壁塑料件、薄金属片这类易变形的工件，手动控制摇把的力度可以很好地匹配工件的刚性承受范围。从实际使用的场景来看，这类迷你虎钳除了适配小型台钻的钻孔作业固定工件，还可以放在手工桌面上固定小型零件做打磨、去毛刺、装配等工序，也能在电子维修作业中固定小型电路板、接插件等零件，甚至在模型制作场景中，用来固定塑料模型零件做粘接、修整作业也非常合适。

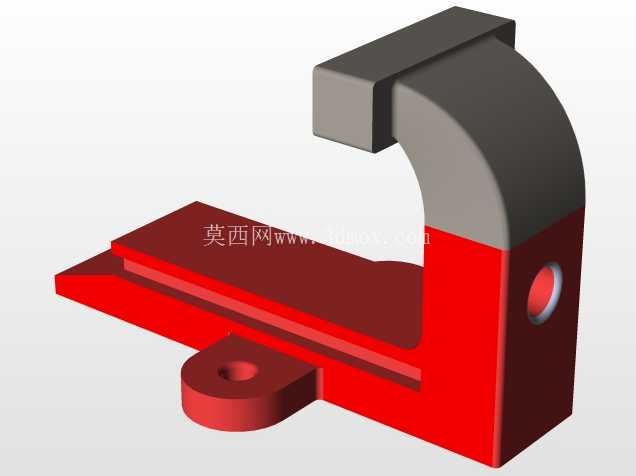

　　设计过程中，钳身的活动行程做了合理的限制，既满足常见小型工件的夹持开度需求，也不会因为行程过长导致钳身整体尺寸不必要的增大，整体外形尺寸控制在可以单手拿起移动的范围，不需要永久固定在某一个工位，可以根据作业需求随时更换安装位置，适配临时作业的需求。固定钳身的弧形结构设计一方面是提升钳身的结构刚性，在丝杆施加夹紧力的时候，钳身不会出现向外张开的形变，保证钳口的平行度始终维持在合格范围内，另一方面弧形的外形也避免了钳身棱角过多，在操作过程中剐蹭操作人员的手臂。丝杆和活动钳身的配合部位做了间隙适配，既保证活动钳身移动顺畅，不会出现卡滞的情况，也不会因为间隙过大导致活动钳身出现上下晃动，影响夹持精度。

　　底座的安装孔间距经过标准化设计，可以适配多数小型工作台的T型槽间距，也可以直接用C型夹把虎钳临时固定在没有预留安装孔的工作台面上，拓展了安装的适配性。钳身的表面做了分区的处理，活动钳身和固定钳身的金属工作面保留了金属的加工质感，底座和钳身的非工作面做了醒目的涂层处理，一方面可以起到防锈的作用，另一方面也能和工作台面形成视觉区分，方便操作人员快速定位钳口位置。在实际的装配调试中，丝杆的转动阻尼做了适配调整，转动摇把的时候不会出现过松或者过紧的情况，全程移动的阻尼保持一致，操作人员可以通过摇把的转动手感直观判断夹紧力的大小，当夹紧力达到合适范围时，摇把的转动阻力会明显上升，提醒操作人员不需要继续加力，避免夹坏工件。这类小型夹持工装虽然结构不复杂，但是在小零件加工作业场景中是非常实用的辅助工具，相比大型台钳，它的操作灵活性更高，占用空间更小，针对小工件的夹持适配性更好，不会出现大钳口夹小零件时操作不便的问题。
