KurtMaxLock五轴精密加工专用虎钳结构

　　在五轴加工中心的日常精密加工场景里，工件装夹的自由度避让、夹持刚性一直是影响加工精度与工序集成度的核心痛点，常规平口钳受结构高度、夹持位遮挡的限制，往往无法满足五轴联动加工时刀具对工件五个面的无干涉走刀需求，这款五轴虎钳正是针对这类加工痛点完成的结构设计。从实际加工用途来看，这款虎钳主要适配中小型精密零件的五轴铣削、钻削、攻丝等多工序集中加工，可在一次装夹内完成除夹持底面外其余所有型面、孔位、槽腔的加工，大幅减少多次装夹带来的定位误差，尤其适合航空航天小型结构件、精密模具镶件、医疗精密零件的小批量多品种加工场景。

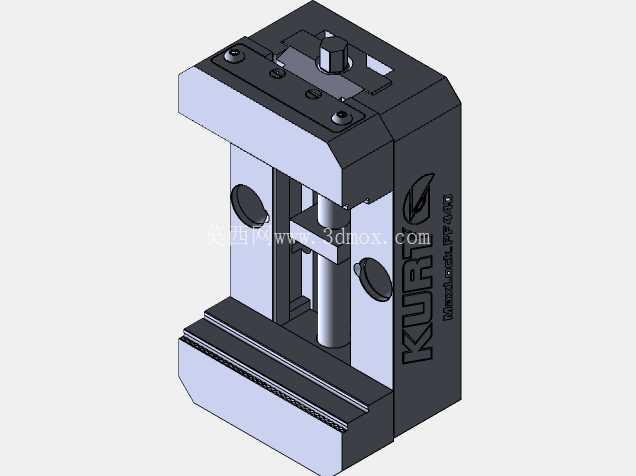

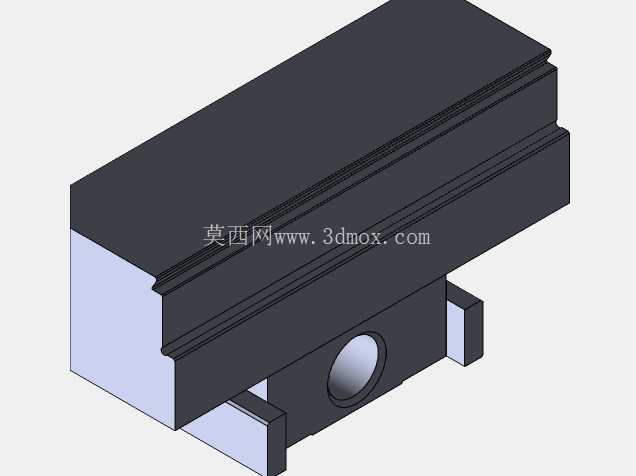

　　从功能特性上看，该虎钳采用了低轮廓紧凑型结构设计，整体夹持单元的外露高度经过严格控制，配合五轴机床的回转工作台摆动时，不会因为夹具自身过高导致工作台摆角到极限位置时发生碰撞，同时钳体侧面预留的圆形安装定位孔，可直接配合机床工作台的定位销实现快速换装，重复定位精度可控制在微米级，满足精密加工的装夹一致性要求。夹持结构上采用了浮动式钳口配合设计，夹紧过程中可自动适配工件毛坯的微小平面度误差，避免装夹时工件出现翘起变形，钳口的夹持面采用了细密齿形加平面的组合结构，既可以对毛坯件提供足够的咬合力防止重切削时工件移位，也可以更换光面钳口夹持已加工的精基准面，避免夹伤工件已加工表面。

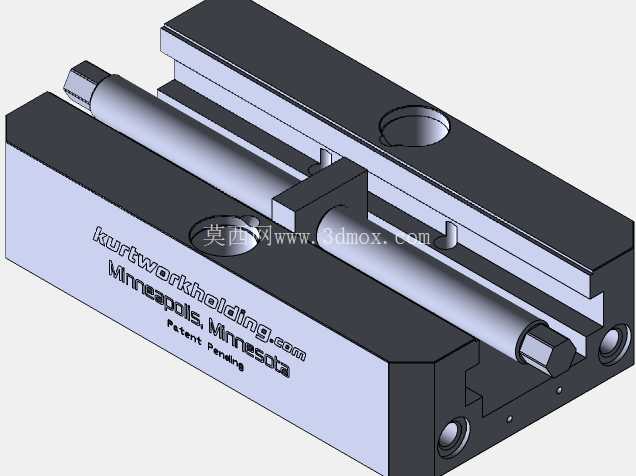

　　设计思路上，这款虎钳完全围绕五轴加工的避让需求展开，摒弃了传统平口钳突出的丝杠调节端结构，将夹紧调节机构集成在钳体内部，整体外形趋近规整的方块结构，最大程度减少了夹具自身的干涉区域，同时钳体上预留的多个安装孔位，支持正装、侧装、倒置等多种安装方式，可根据不同工件的加工姿态灵活调整装夹位置，适配不同结构工件的加工避让需求。从安装边界与尺寸配合来看，该虎钳的底座安装孔位间距符合通用五轴机床工作台的T型槽标准间距，不需要额外制作过渡转接板即可直接安装在主流规格的五轴回转工作台上，钳体的最大开口范围适配中小型零件的夹持尺寸，闭合状态下的整体轮廓尺寸经过优化，在五轴工作台进行A轴、C轴联动摆动时，钳体自身不会超出工作台的回转安全边界，也不会与机床主轴端面的刀具、刀柄发生碰撞。

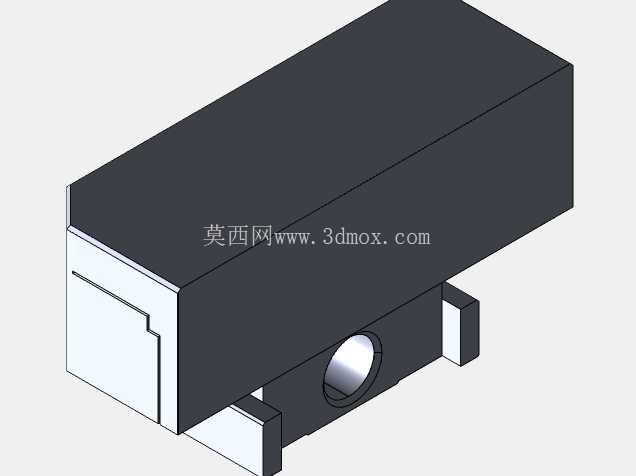

　　在实际使用过程中，该虎钳的限制配合结构经过精准调校，活动钳身的移动导轨配合间隙控制在合理范围，既保证钳身移动顺畅无卡滞，又不会因为间隙过大导致夹持时出现上翘让刀的问题，配套的配置化设计可支持不同规格钳口的快速更换，不需要对虎钳主体进行拆解即可完成钳口切换，适配不同材质、不同毛坯形态的工件装夹需求。对于结构设计从业者而言，这款虎钳的结构布局充分体现了五轴夹具设计的核心逻辑：在保证夹持刚性的前提下，尽可能压缩夹具自身的占用空间，最大化刀具的可达加工区域，同时兼顾装夹操作的便捷性与换装的重复精度；对于设备选型与工艺人员来说，这类专用五轴虎钳可以有效拓展五轴加工中心的加工适配范围，解决复杂结构零件一次装夹完成全部加工的工艺需求，减少工序周转带来的精度损失与效率损耗。在三维建模层面，该模型完整还原了虎钳的所有装配关系，包括活动钳身与导轨的配合结构、夹紧机构的传动路径、钳口的安装定位结构、钳体的安装孔位布局，所有配合面的尺寸公差都按照实际工业产品的装配要求进行了还原，可直接用于夹具方案的布局验证、加工过程的干涉仿真、机床作业空间的模拟校核，帮助工艺人员在实际生产前完成装夹方案的可行性验证，避免实际加工时出现碰撞、干涉等工艺问题。
