带输出齿轮轴的微型有刷直流电机

　　这类微型直流电机常见于小型驱动装置内部，作为把直流电能转换为旋转机械能的核心执行件使用。模型呈现的是带塑料齿轮输出轴的有刷电机结构，外壳采用近似圆角长方体的封闭壳体，端部布置端盖、电刷区域和输出轴，整体尺寸紧凑，适合安装在空间受限的玩具、小型教具、简易传动机构或实验设备中。从工程使用角度看，电机本体并不直接承担复杂负载，而是通过前端齿轮与外部齿轮组啮合，把转速和扭矩传递给后续机构，因此输出轴的位置、齿轮模数、齿宽以及轴向伸出长度，都会直接影响传动中心距和啮合间隙。

　　外形边界上，壳体主体为冲压金属外壳，侧面保留卡扣和定位槽，用于与端盖扣合，也便于在设备腔体中进行周向防转。后端盖区域包含电刷、换向器接触结构及端部凸起，安装时不能只按长方体外包络预留空间，还要给端盖圆角、接线位置和尾部凸起留出避让。前端轴系从端盖中心伸出，轴端装配蓝色小齿轮，齿轮与电机端面之间存在垫圈和轴套类结构，建模时需要区分轴肩、齿轮轮毂、齿形段和端部圆柱段，避免装配时出现齿轮贴死端盖或轴向窜动过大的问题。

　　设计思路上，微型有刷直流电机依靠通电线圈在磁场中受力产生旋转，内部通过换向器与电刷配合改变线圈电流方向，使转子能够持续转动。三维表达时，外壳不宜只做简单方块，应体现壳体拉深圆角、端部卷边、侧面压槽和卡扣特征；端盖与壳体的分模线、电刷窗口、输出轴同心关系都要清楚。齿轮部分虽然体积小，但属于动力输出接口，齿顶圆、齿根圆、轮毂长度和轴孔配合需要与电机轴保持同轴，否则在运动仿真中会出现偏心、干涉或传动噪声。

　　实际选型和结构布置时，首先要确认电机外径或方形壳体宽度、总长度、轴径、轴长、齿轮参数以及安装方向。由于这类电机通常靠壳体卡入塑料支架或螺钉压板固定，外壳上的平面、凹槽和圆角会影响定位可靠性；若设备运行中存在振动，仅靠轴向插入容易松动，需要在壳体侧面增加防转筋、压片或橡胶套。输出齿轮与负载齿轮啮合时，中心距不能按理论值硬顶，应预留合理侧隙，并控制两轴平行度；齿宽方向也要尽量对齐，偏载会让小齿轮局部磨损加快。

　　在教学和逆向建模场景中，该模型可用于说明直流电机的外部组成、动力输出方式以及齿轮传动接口。结构工程师处理类似产品时，常把电机作为外购标准件放入总成，重点不是重建内部电磁方案，而是准确建立安装包络、轴系接口、固定方式和周边避让。外壳与端盖之间的扣合结构体现了小电机批量装配的工艺特点，金属壳体提供磁路和防护，塑料端盖或绝缘部件承担电刷支撑与隔离作用，前端齿轮则承担与减速箱或执行机构连接的功能。

　　安装边界还需关注接线和维护空间。电机尾部或侧面的供电端子在总成中需要走线槽，导线不能贴近输出齿轮，也不能被端盖压接。若电机靠近壳体壁安装，应保证外壳与壁面之间有足够绝缘和散热间隙；对于连续运转工况，周围封闭空间会使电刷和绕组温升增加，模型布局时不能只追求体积最小。输出轴承受径向齿轮力，轴承支撑点到齿轮啮合点的距离越短，轴的弯曲变形越小，因此齿轮应尽量靠近电机端盖，而不是过度悬伸。

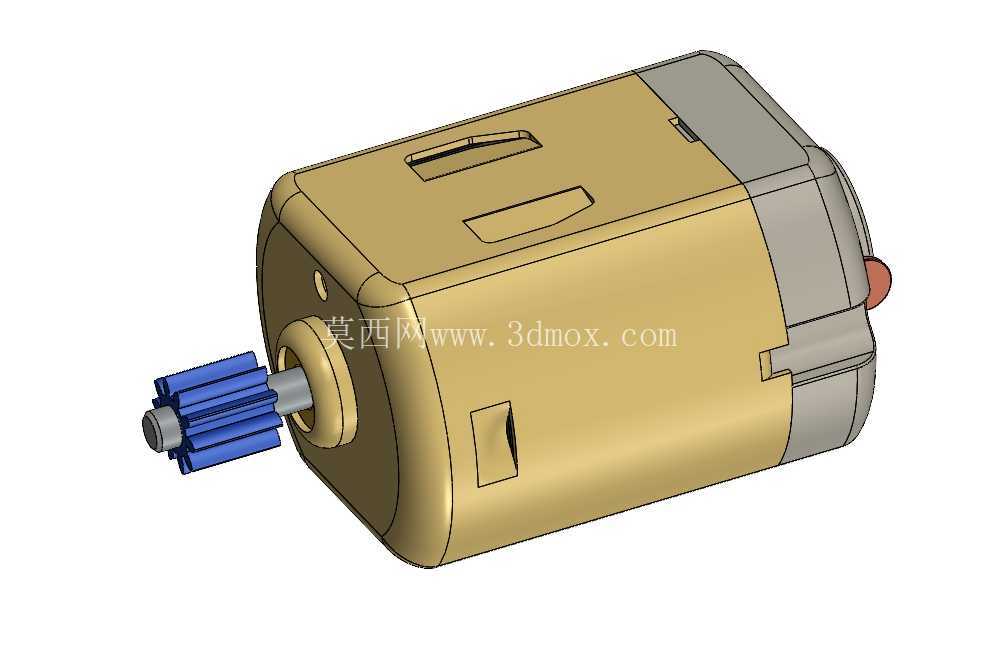

　　从三维建模细节看，金色壳体部分可作为主外壳处理，灰色端盖表示后端绝缘或罩体部分，红色小圆点可对应端部定位或接线相关特征，蓝色齿轮作为独立装配件表达。各零件之间应保留真实装配层次：壳体包裹内部转子空间，端盖封住壳体开口，轴从端盖中心穿出，齿轮通过轴孔或扁位固定在轴上。这样在干涉检查时，能够发现齿轮与支架、端盖与外壳、接线端与周边零件之间的冲突，也便于后续生成工程图和装配说明。
