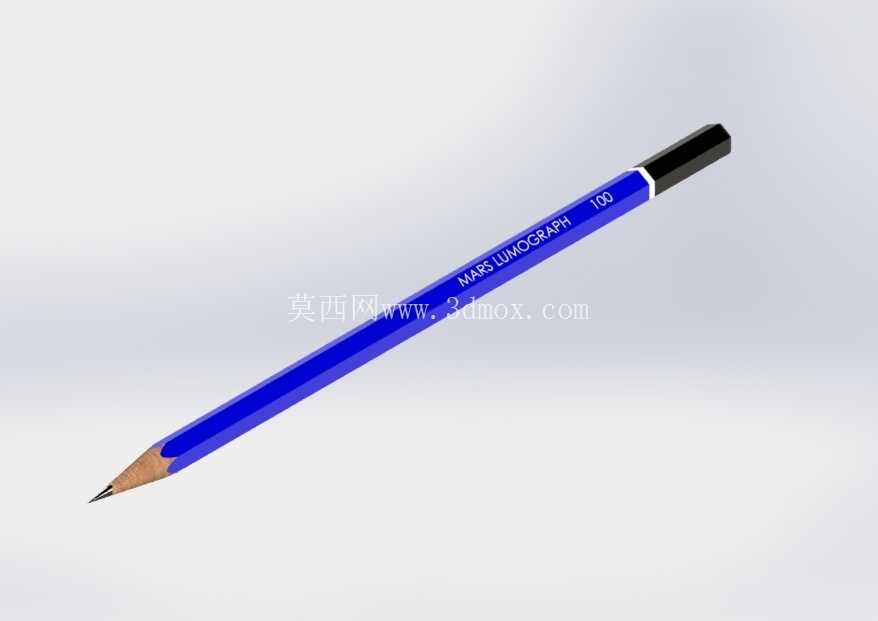

六角杆木质绘图铅笔三维结构设计

　　日常工程制图场景中，铅笔是设计人员徒手绘制草图、标注临时尺寸、勾勒方案轮廓最基础的手持工具，区别于办公书写用的普通铅笔，制图场景对笔身握持稳定性、笔芯切削后露出长度、笔杆抗弯折性能都有更明确的使用要求。这款铅笔的三维结构设计完全围绕实际绘图使用需求展开，笔身采用标准六角截面构型，并非随意选定的外形：六角结构平放于倾斜的制图图板时不会发生自由滚动，避免笔身跌落造成笔芯断裂，同时六个平面刚好匹配人手握持时的指腹接触角度，长时间绘制线条时能减少手指局部受压的不适感，相比圆形笔杆防滑性能更优，相比方形笔杆握持贴合度更好。

　　笔身主体采用经压缩处理的木质结构，设计时预留了标准的中心通孔用于嵌装石墨笔芯，木质层的厚度经过反复校核，既保证日常使用时的结构强度，不会因为正常握持施力出现笔杆开裂，也能在需要削尖笔芯时，用普通美工刀或者卷笔刀就能顺利切削，不会因为木质过硬导致切削费力、或是木质过软导致切削时大块掉料影响笔尖成型。笔芯部分采用石墨与黏土烧结的成型结构，嵌装时与木质笔杆保持严格同轴，避免切削后笔芯偏心导致绘制线条时粗细不均，笔芯露出笔杆的长度控制在合理区间，既保证绘制细实线时能清晰看到笔尖与图纸的接触位置，也不会因为露出过长导致正常施力绘图时笔芯折断。笔尾端的金属箍与橡皮擦固定结构，设计时考虑了反复插拔更换橡皮擦的使用需求，金属箍与木质笔杆采用过盈配合，固定力度足够承受日常擦拭图纸时的横向施力，不会出现擦拭过程中金属箍脱落、橡皮擦移位的问题。从安装边界与外形尺寸来看，整笔长度符合成年人单手握持的舒适区间，笔身截面外接圆直径适配绝大多数常规卷笔刀的切削口径，不需要使用特殊规格的削笔工具，笔尾橡皮擦的突出长度既满足日常擦拭的使用需求，也不会因为突出过多导致笔身倒置放置时橡皮擦受压变形。

　　在实际建模过程中，笔身的六角棱边做了微小的圆角过渡处理，避免尖锐棱边长时间握持时磨伤手指，笔身表面的涂层厚度也纳入了尺寸校核范围，保证涂层完成后整体截面尺寸仍然符合设计要求，不会出现涂层过厚导致无法放入常规笔袋插槽的问题。笔芯与木质笔杆的结合面做了微观的粗糙度适配，保证两者结合牢固，即使笔身从桌面高度意外跌落，也不会出现笔芯在木质杆内部断裂、导致整笔无法正常切削使用的情况。针对绘图场景的特殊需求，笔芯的硬度等级标识直接印刷在笔身表面，建模时预留了印刷标识的凹陷位置，避免长期握持摩擦导致标识磨损无法辨认硬度等级，方便设计人员快速区分不同线宽绘制需求对应的铅笔。

　　金属箍的卷边结构做了圆滑处理，不会出现锋利毛边刮伤图纸或者手指的问题，橡皮擦的材质硬度与绘图场景适配，擦拭铅笔线条时不会过度磨损图纸表面，也不会留下明显的擦痕影响后续墨线绘制。整个结构没有多余的复杂零件，所有部件的装配关系都围绕日常使用的可靠性展开，没有为了外观造型牺牲实际使用性能，完全匹配工程制图、日常书写、手绘草图等多场景的使用需求，建模时的尺寸公差设定也完全适配实际量产的工艺要求，木质笔杆的拼接缝位置设置在六角面的棱边处，拼接后不会影响笔身表面的平整性，也不会在握持时产生明显的凹凸感。
