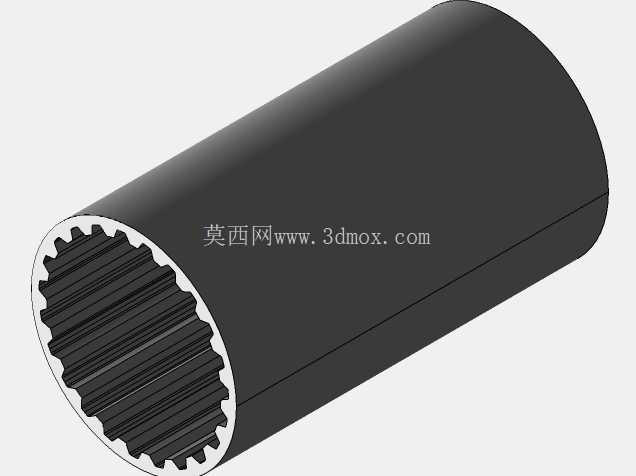

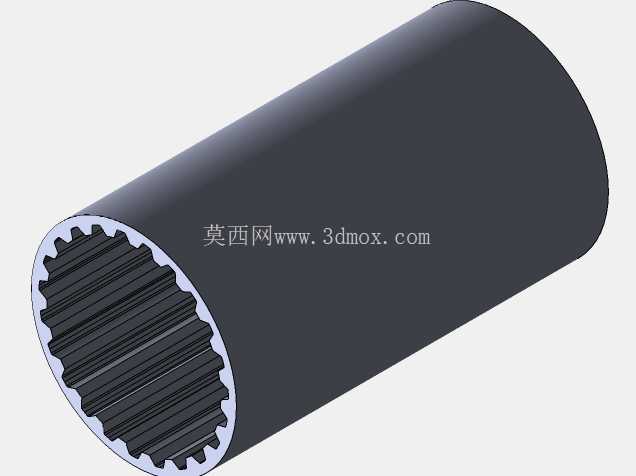

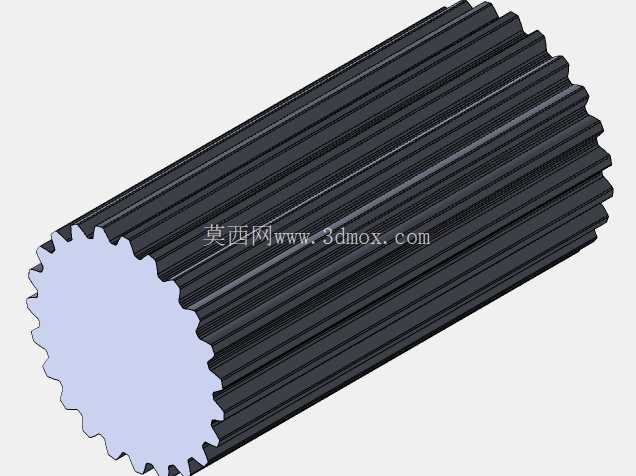

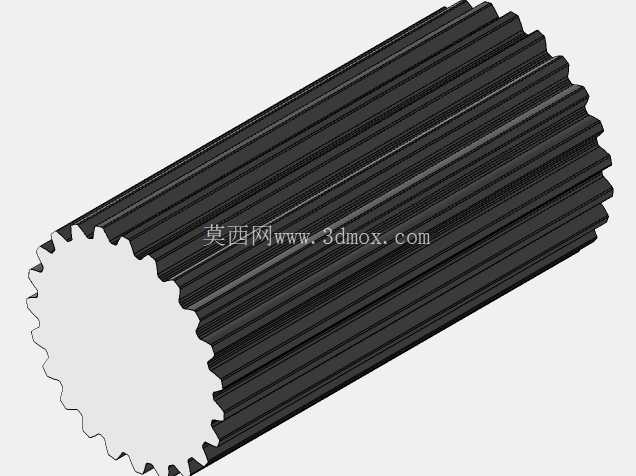

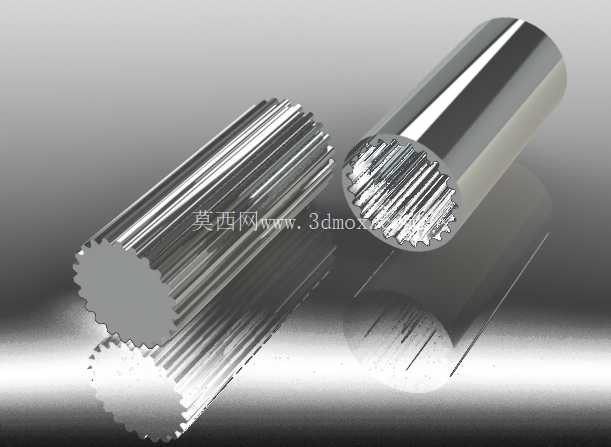

在重载传动系统的扭矩传递环节,渐开线花键副是应用极为广泛的同轴连接结构,本次涉及的ANSI 92.1标准花键,参考直径1英寸,径节为24/78,共23个齿,压力角设定为30度,这类花键结构常见于美标体系的工业传动设备、工程机械行走机构、精密机床进给单元中,承担着轴与轮毂之间的扭矩传递、轴向滑动导向的核心作用。不同于矩形花键的齿侧平行结构,30度压力角的渐开线花键齿根强度更高,齿面接触应力分布更均匀,在承受交变冲击载荷时,不容易出现齿根断裂、齿面压溃的失效问题,同时渐开线齿形具备自动定心的特性,装配后同轴度精度更容易保证,不需要额外加工高精度的定位止口就能满足传动精度要求。
从设计逻辑来看,该花键的参数选择完全贴合ANSI B92.1标准的径节系列规范,24/78的双径节设计中,24径节用于控制齿厚、齿形的啮合尺寸,78径节用于控制齿顶圆、齿根圆的径向尺寸,这种设计可以在保证齿面啮合接触面积足够的前提下,增大齿根的过渡圆角半径,进一步提升齿根的弯曲疲劳强度,适配频繁正反转、启动扭矩大的传动工况。在实际应用场景中,这类花键轴通常会和配套的内花键轮毂配合使用,比如在工程机械的变速箱输出轴、液压泵的驱动轴、农业机械的动力输出轴位置,花键副既要传递数百牛米的工作扭矩,部分工况下还需要轮毂能够沿轴向做小范围滑动,实现齿轮换挡、离合器结合分离的动作,这时候30度压力角的花键齿侧摩擦阻力更小,轴向滑动的顺畅度更优,不会出现卡滞、爬行的问题。从安装边界来看,该花键的参考直径为1英寸,也就是25.4毫米的基准尺寸,外花键的大径、小径、齿厚公差都严格遵循美标花键的配合等级要求,设计时需要注意轴端的倒角尺寸,通常会在花键起始端加工15度到20度的导入倒角,方便装配时内花键顺利导入,避免磕碰齿顶造成装配损伤;同时花键的有效配合长度需要根据传递扭矩的大小核算,一般不小于参考直径的1.2倍,保证齿面的比压在材料许用范围内,避免长期重载下出现齿面磨损、点蚀的问题。
在结构细节处理上,花键的齿根过渡部分需要避免加工尖角,防止热处理时出现应力集中,导致使用过程中出现疲劳裂纹;如果是用于需要轴向滑动的动连接工况,齿面通常会做高频淬火处理,硬度达到HRC45-50,提升齿面的耐磨性能,如果是用于固定连接的静配合工况,齿面硬度可以适当降低,通过过盈装配或者侧面锁紧的方式防止配合件窜动。很多设计人员在选用美标花键时容易混淆径节和模数的换算关系,ANSI标准的花键径节和公制模数的换算为模数等于25.4除以径节,24径节对应的模数约为1.058,和公制1模的花键参数接近但并不通用,设计时不能直接用公制花键的刀具加工美标花键,否则会出现齿形不匹配、啮合间隙过大或者无法装配的问题。另外30度压力角的花键和20度压力角的花键相比,齿顶更尖,齿根更厚,径向力更小,更适合用于薄壁轮毂的连接场景,不会因为装配时的径向张力导致轮毂开裂,在航空航天、精密仪器的轻量传动结构中也有大量应用。在三维建模过程中,这类花键的齿形生成需要严格按照渐开线方程绘制,保证齿形的压力角、基圆、分度圆参数准确,齿距累积误差、齿形误差控制在标准允许的范围内,否则生成的模型在做啮合干涉检查时会出现齿面干涉的问题,无法用于后续的加工仿真、装配验证工作。
建模时还需要注意花键的收尾部分,也就是花键末端的退刀结构,通常会加工退刀槽或者渐消失的尾齿结构,避免加工时刀具和轴肩发生碰撞,退刀槽的宽度和深度需要根据加工刀具的尺寸确定,保证滚齿、插齿工序能够顺利完成。在实际的设备维护场景中,这类花键副的失效大多出现在润滑不良的工况下,齿面出现干摩擦导致的磨损、胶合,所以设计时通常会在轴的中心加工油孔,在花键配合位置加工径向油槽,保证润滑脂能够进入啮合齿面,降低摩擦磨损,延长花键副的使用寿命。对于需要频繁轴向滑动的花键连接,还会在花键表面做镀铜、二硫化钼涂层处理,进一步降低摩擦系数,防止滑动时出现卡滞。
