高精度机械式游标卡尺测绘结构

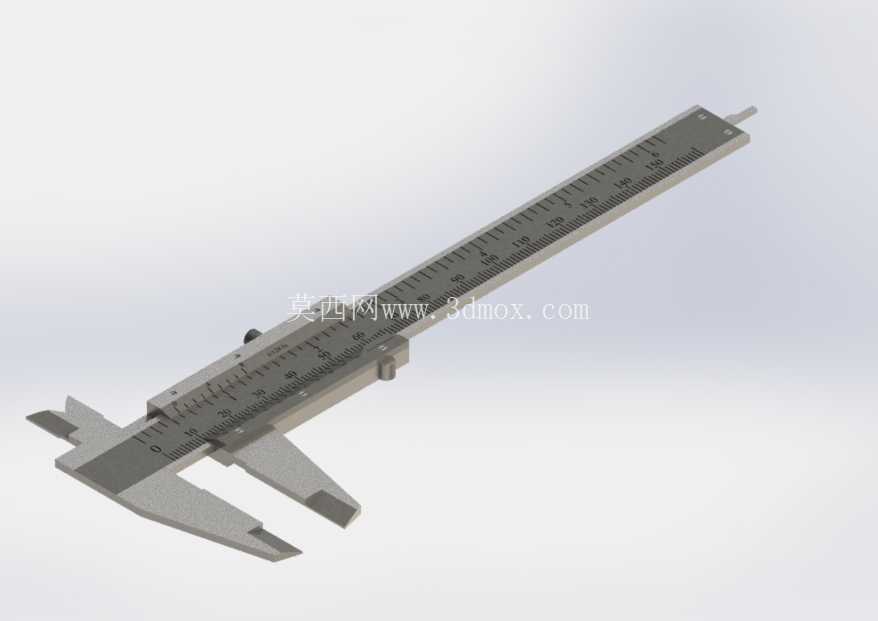

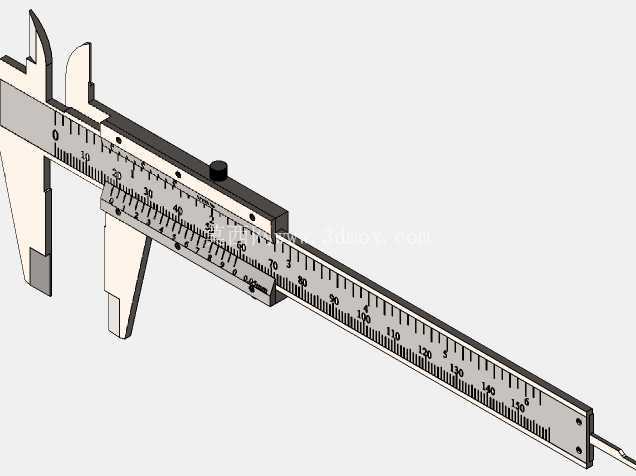

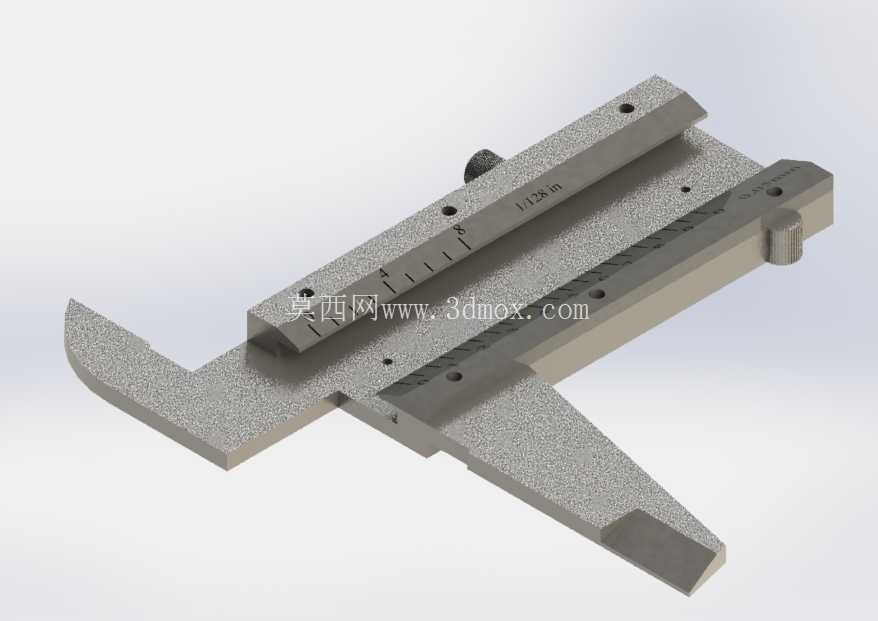

　　在机加工车间的首件检验工位、装配线旁的尺寸复核台以及质检室的来料抽检区域，游标卡尺始终是一线操作人员使用频率最高的通用长度量具之一。这套三维结构完整还原了机械式游标卡尺的全部核心构件，从主尺本体、可沿尺身滑动的副尺游标，到内外测量爪、深度测杆、锁紧紧固螺钉，每一处配合关系都按照实物的装配逻辑搭建，没有做简化省略。

　　从实际使用场景出发，卡尺的外测量爪用于夹持工件外径、长宽尺寸，内测量爪伸入孔内或槽口内侧测量内径与槽宽，尾部伸出的深度测杆则可以探入盲孔、台阶槽中测量深度与台阶高度，一把量具覆盖了常规机械加工中绝大多数线性尺寸的快速测量需求。建模过程中优先保证了各测量刃口的几何位置关系：主尺刻度面与游标刻度面处于同一可视平面，两副量爪合拢时测量面完全贴合无可见缝隙，深度杆的伸出方向与主尺端面保持严格垂直，这些细节直接决定了虚拟装配后干涉检查与运动模拟的可信度。

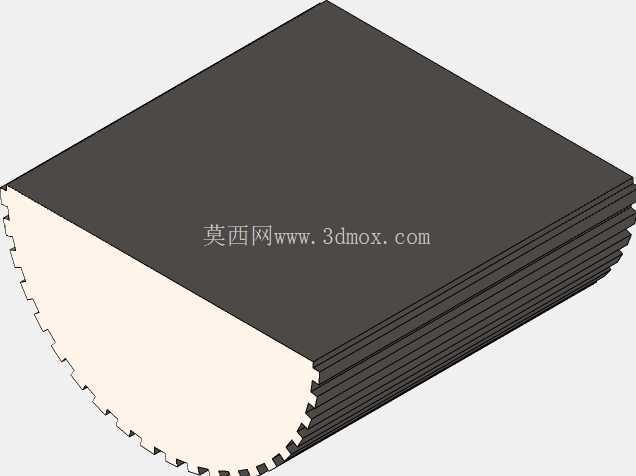

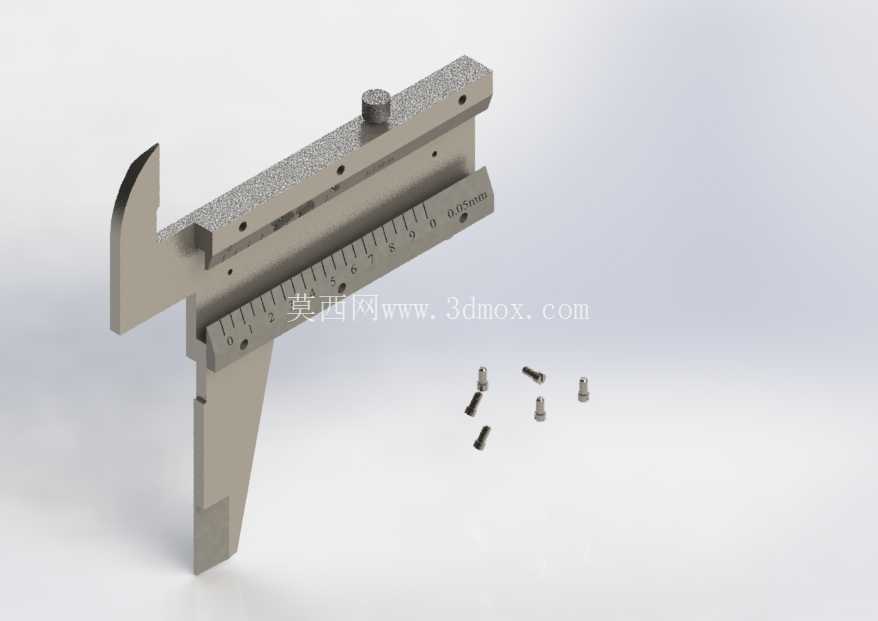

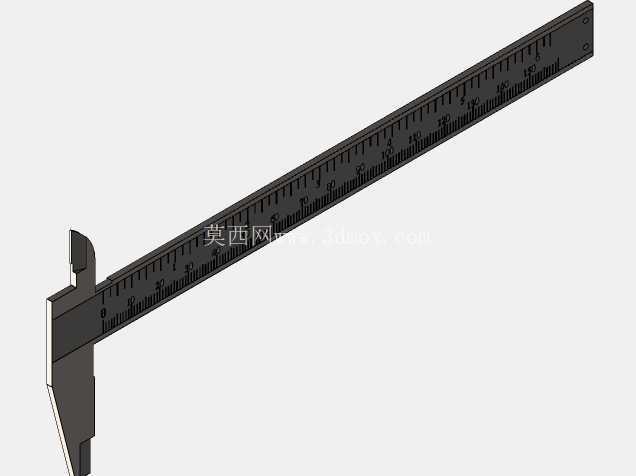

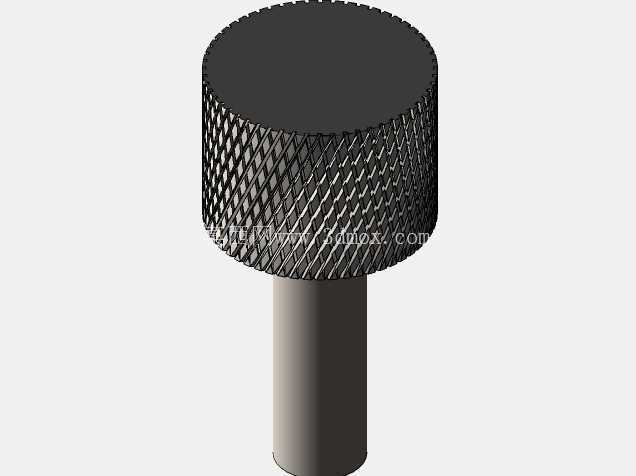

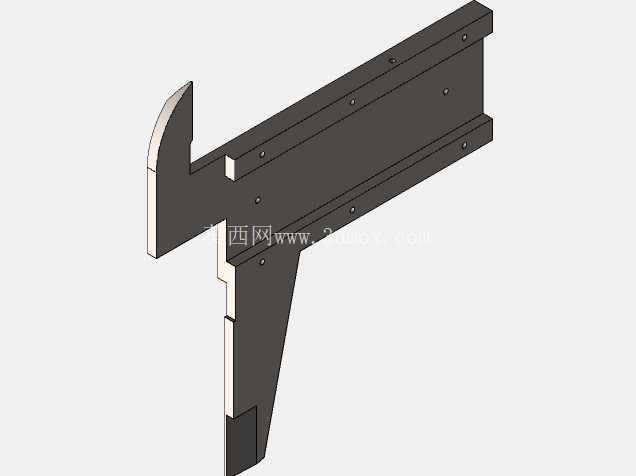

　　尺身主体采用长条形扁平截面设计，既保证了全程测量范围内的刚性，又控制了整体重量，操作人员单手握持即可完成滑动、对位、读数、锁紧的全套动作。滑动副尺与主尺之间的配合间隙经过合理设定，既可以沿尺身顺畅推移，又不会出现明显晃动，避免测量时因游标偏摆带来读数误差。顶部的锁紧螺钉旋紧后可将游标固定在任意位置，方便操作人员将卡尺从工件上取下后再从容读数，在测量深孔或视线受阻的工位时这一结构尤为实用。

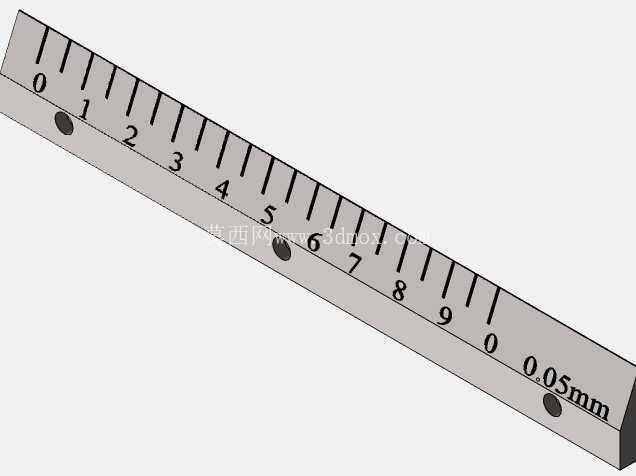

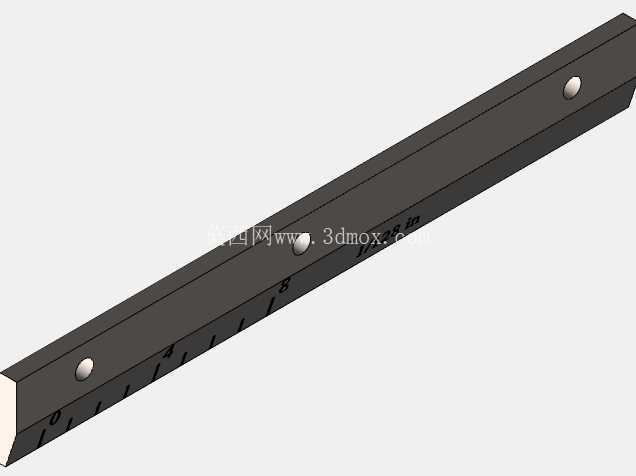

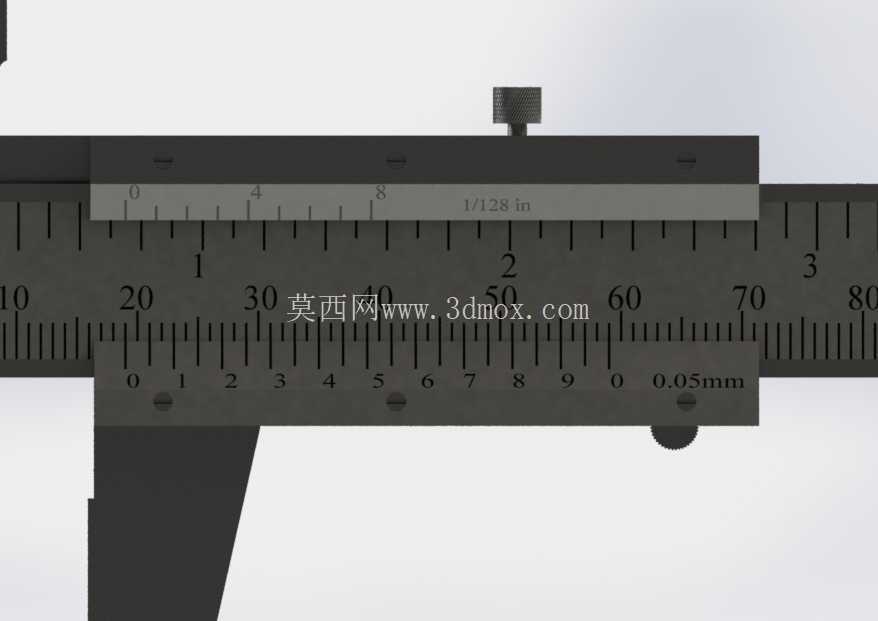

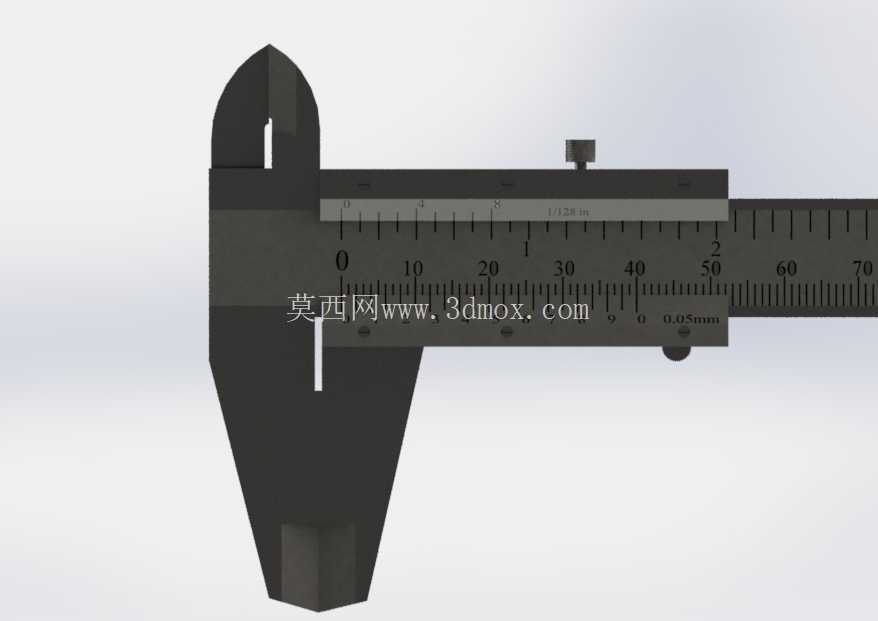

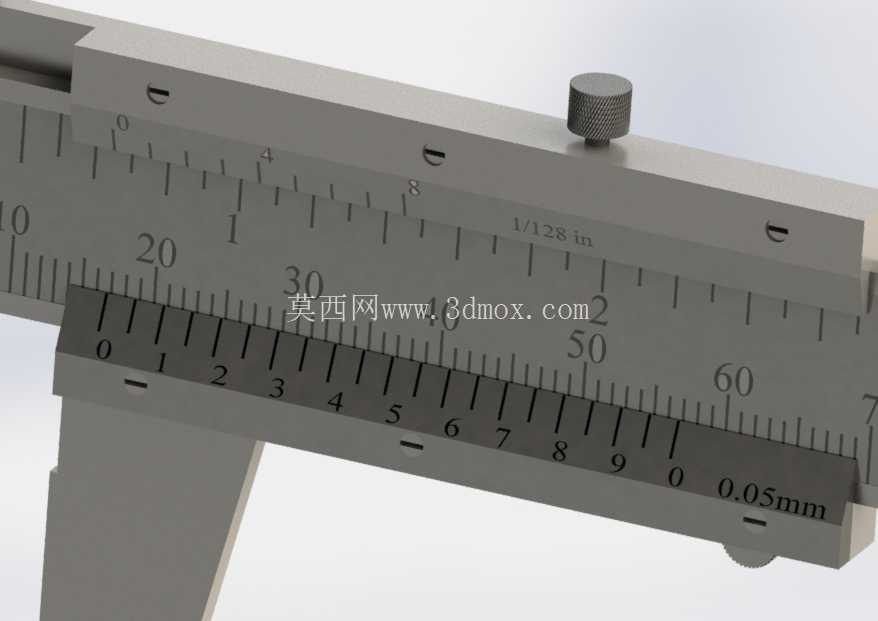

　　刻度标识按照常用公制卡尺的刻线间距排布，主尺整毫米刻线与游标尺细分刻线的对应关系清晰可辨，建模时刻线采用凸起或凹陷的细微几何特征呈现，而非单纯贴图，在渲染状态下可以直观展示刻线的加工深度与排列密度。量爪尖端做了窄边细化处理，能够伸入狭小的槽缝与台阶间隙中完成测量，量爪根部则保留了足够的厚度与过渡圆角，避免长期使用中受力变形。

　　从安装与边界尺寸来看，整尺沿长度方向伸展，量程覆盖常规加工件的常见尺寸区间，尺身宽度、厚度以及游标滑块的外轮廓都按照手持量具的人体工程学比例设定，握持区域边缘做了钝化处理，没有尖锐棱角。深度测杆收纳于主尺背部的型腔内，滑动时不与尺身其他构件发生干涉，尾端与游标滑块联动，推移游标时深度杆同步伸缩，运动逻辑与实物完全一致。

　　结构设计上充分考虑了量具的耐用性要求：主尺与游标采用不同的配合面导向，长期滑动磨损后仍能保持导向精度；紧固螺钉的安装柱位预留了足够的壁厚，反复旋拧不会出现螺纹滑牙；量爪与尺身的衔接处采用平滑过渡，避免应力集中导致断裂。整套模型不仅可以作为量具结构原理演示的载体，用于培训新员工理解游标读数原理与各部件功能，也能在工装设计、检测工位布局仿真中作为操作人员手持工具的数字孪生体，模拟测量动作时的空间占位与操作姿态，核对工装夹具、料道与量具之间是否存在操作干涉。在做检测方案三维布局时，直接调用这套卡尺模型放入工位场景，就能直观判断操作人员取放工件、持尺测量的动作空间是否充足，提前规避现场工位间距不足、量爪与夹具碰撞之类的实际问题。
