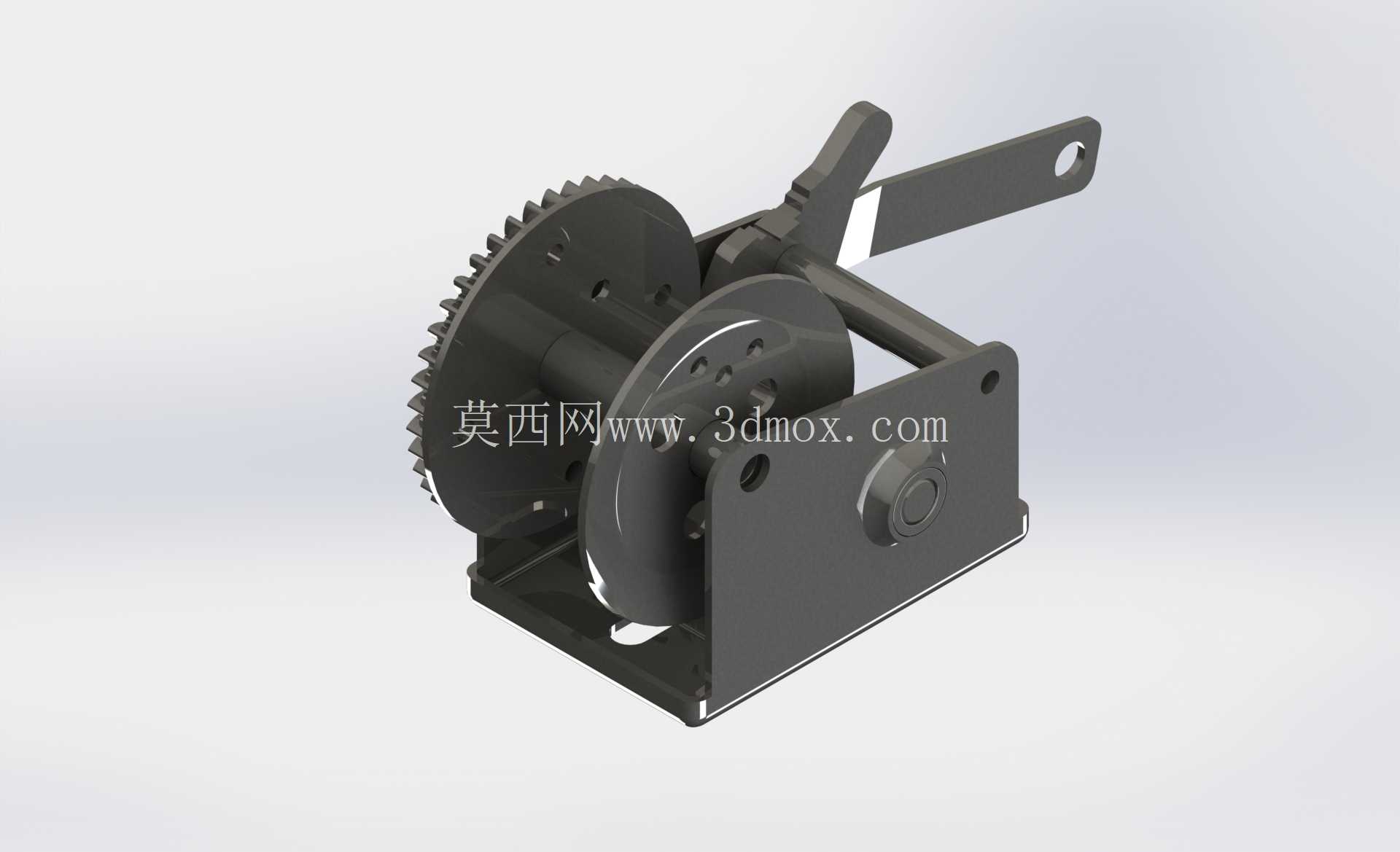

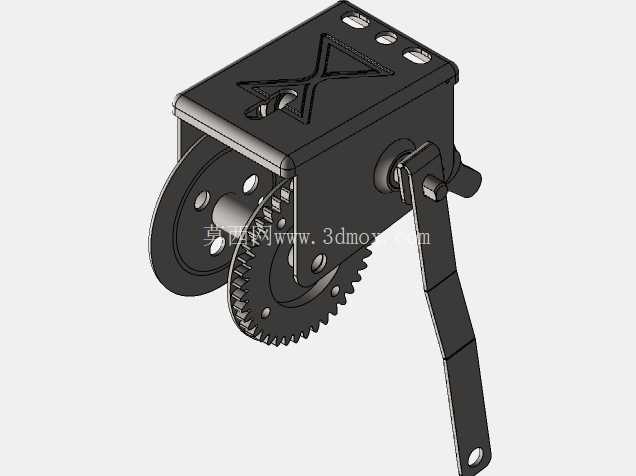

带棘轮锁止结构的手动钢缆牵引绞车

　　这款手动牵引绞车的核心应用场景覆盖无外接动力源的户外施工、小型设备移位、仓储重物固定、轻型载荷拖拽等工况，尤其适合野外管线铺设、小型舞台搭建、农用机具临时牵引、车载货物捆绑固定这类无法接入电力或气动动力的作业场景，相比电动卷扬设备，它不需要配套动力线路与能源供给，单人即可完成操作与移位，在应急救援、户外勘探的临时拖拽作业中也有稳定的使用表现。从功能逻辑上看，它依靠棘轮棘爪的单向锁止结构实现负载保持，操作手柄往复摆动即可驱动卷筒收卷钢缆，棘爪会在停止施力时自动卡入棘轮齿槽，避免钢缆受负载拉力反向回转，不需要额外设置刹车结构就能实现负载悬停，反向释放时只需要拨动棘爪脱离棘轮齿面，就可以控制卷筒匀速放缆，操作逻辑简单，不需要复杂的培训就能上手使用。

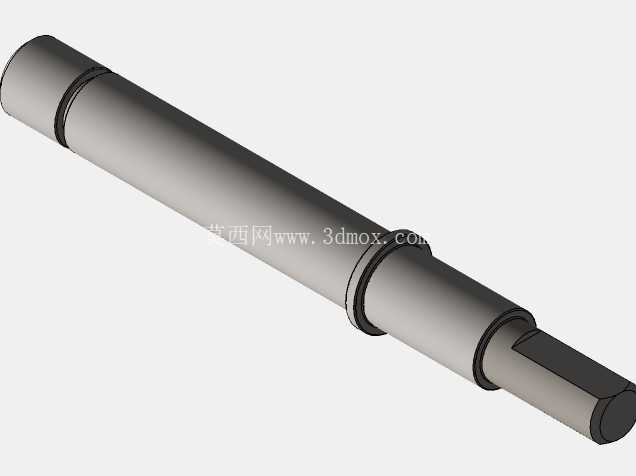

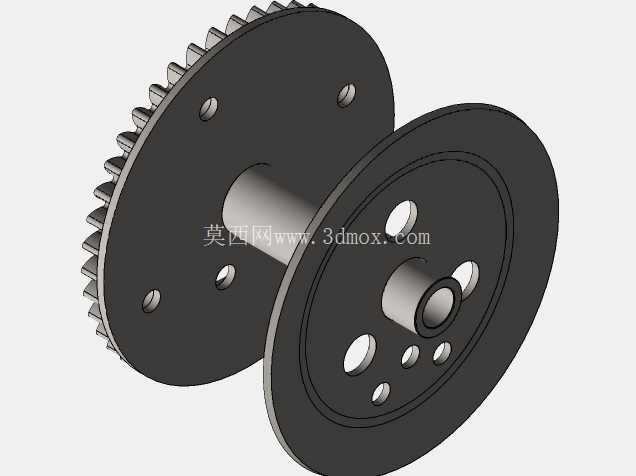

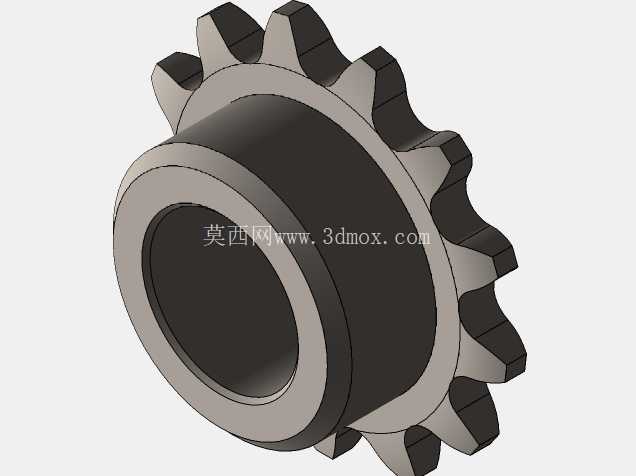

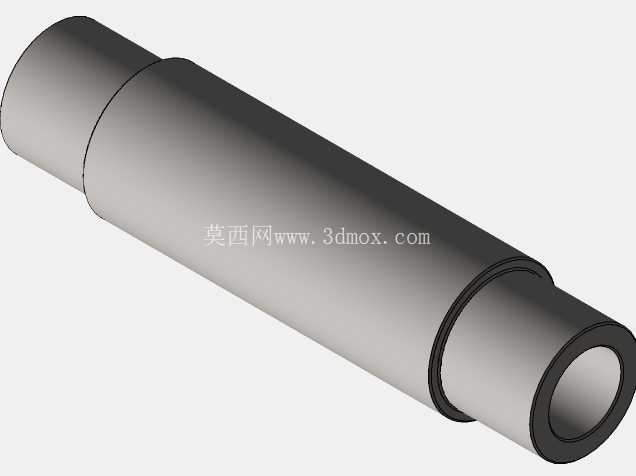

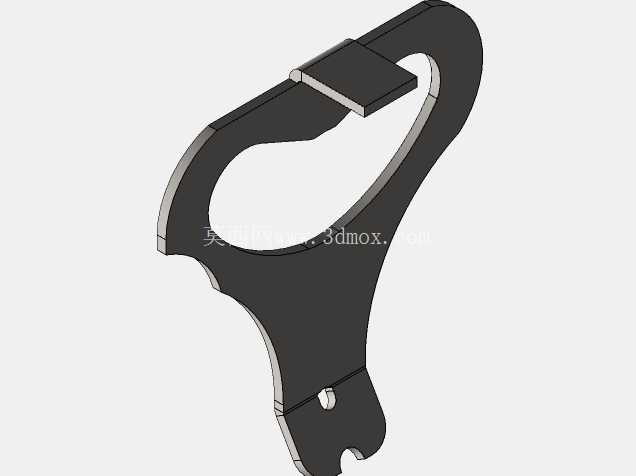

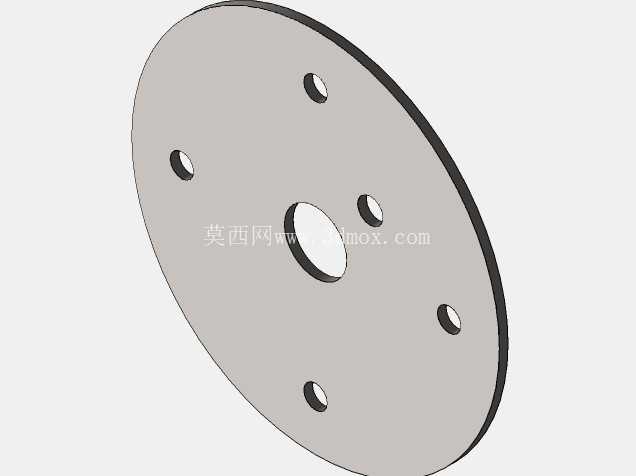

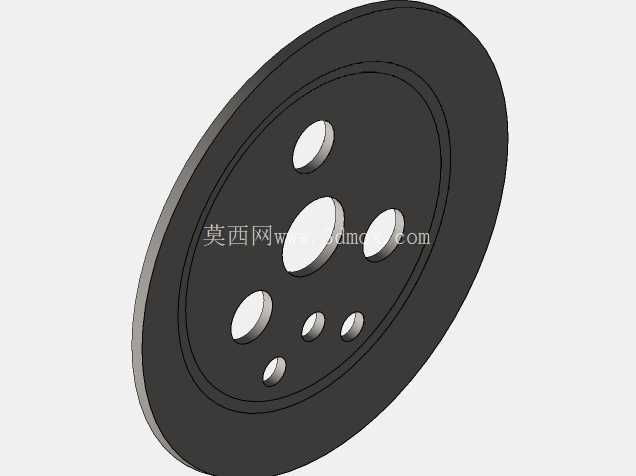

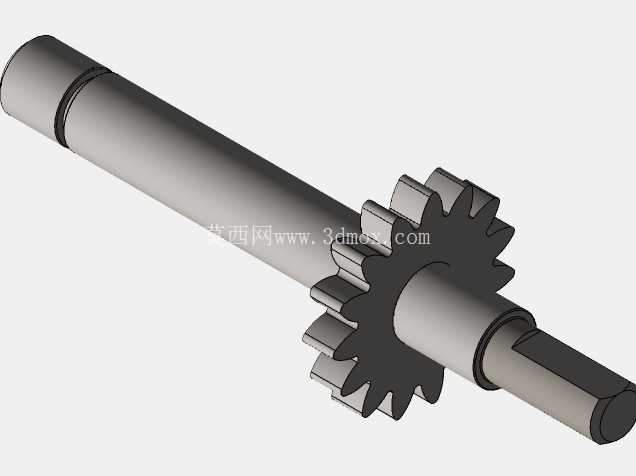

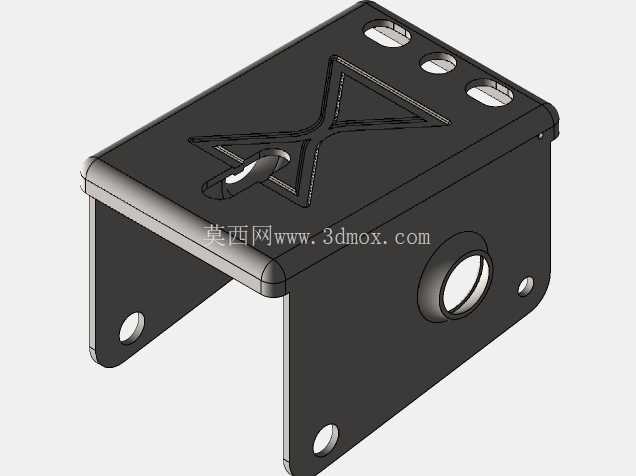

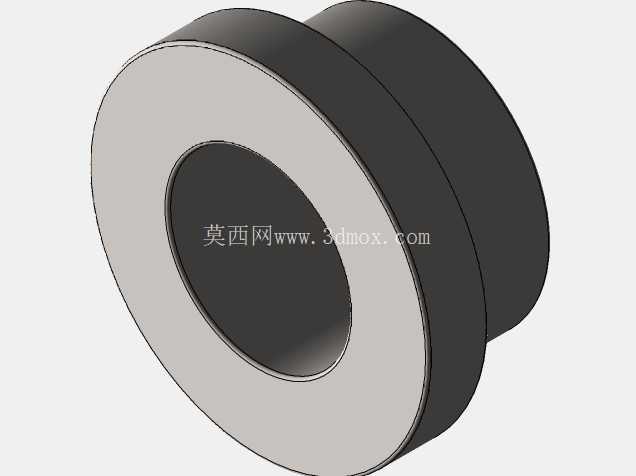

　　设计层面上，整体采用侧板式框架承载结构，两侧立式支撑板通过底部安装底板连为整体，卷筒两端通过销轴铰接在两侧支撑板的安装孔内，棘轮与卷筒一侧的端板做一体化集成设计，减少了额外的连接紧固件，既降低了装配复杂度，也避免了多零件连接带来的传动间隙，棘爪通过销轴固定在支撑板上部，配套的扭簧会持续给棘爪施加贴向棘轮齿面的预紧力，保证作业过程中棘爪不会因为振动意外脱开，操作手柄的铰接点与棘轮驱动端做同轴设计，手柄上集成的驱动棘爪在摆动手柄时会推动棘轮步进转动，长力臂的手柄设计可以降低操作时的施力大小，普通成年男性单人即可操作完成额定负载内的牵引作业。安装边界上，底部安装底板预留了四个对称的螺栓固定孔，可以直接通过螺栓固定在钢制机架、车载货厢边梁、临时搭建的钢结构支架上，安装面的平面度要求不高，只要固定位置的结构强度满足负载牵引时的受力要求即可，卷筒的容绳槽宽度适配常规直径的镀锌钢缆，钢缆的固定端通过卷筒侧壁的压紧螺钉锁死，避免牵引过程中钢缆脱开，两侧的挡绳板直径大于棘轮齿根圆直径，可以防止收缆过程中钢缆滑出卷筒卡入棘轮齿槽造成结构卡滞。

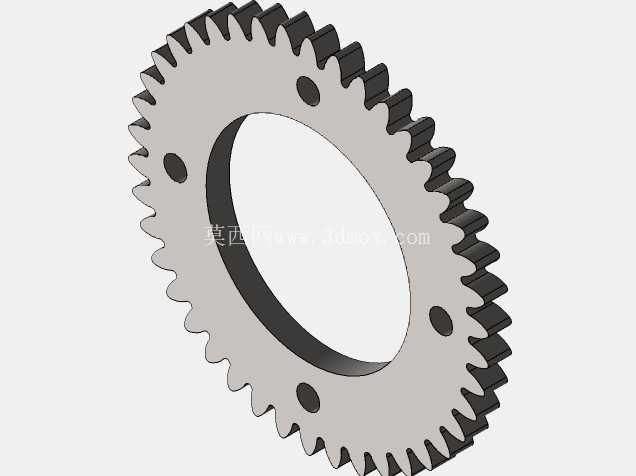

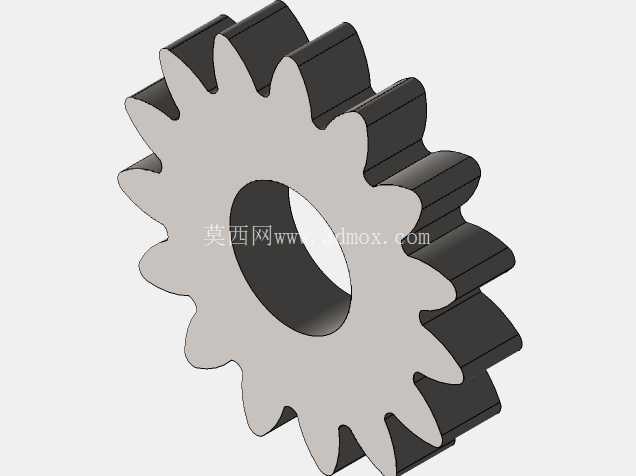

　　从受力设计来看，所有承载部位的板材厚度都经过受力校核，支撑板在卷筒铰接孔位置做了局部翻边强化，避免长期受径向拉力出现孔位变形，棘轮的齿形采用不对称设计，承载面的倾角可以保证棘爪卡入后不会出现滑脱，非承载面做圆弧过渡，减少棘爪滑过齿面时的磨损，整个结构没有易损的精密部件，日常只需要在铰接销轴位置定期涂抹润滑脂就能长期稳定工作，在潮湿户外环境使用时也只需要做好表面防锈处理，不需要复杂的维护保养。

　　实际选型使用时需要注意，这款绞车的牵引负载方向需要与卷筒轴线保持垂直，避免钢缆在收卷过程中出现偏载，导致挡绳板受侧向力出现变形，固定安装时的螺栓强度需要匹配最大牵引负载的拉力要求，避免牵引过程中固定螺栓被拉断，钢缆的选用需要匹配卷筒的绳槽直径，过粗的钢缆会导致收缆时排列不齐，过细的钢缆则会存在拉断的安全隐患，在用于载人类升降场景时还需要额外配置独立的安全锁结构，不能单独依靠棘轮棘爪结构作为唯一的安全承载部件。
