Logan车床用千分表安装固定支架结构

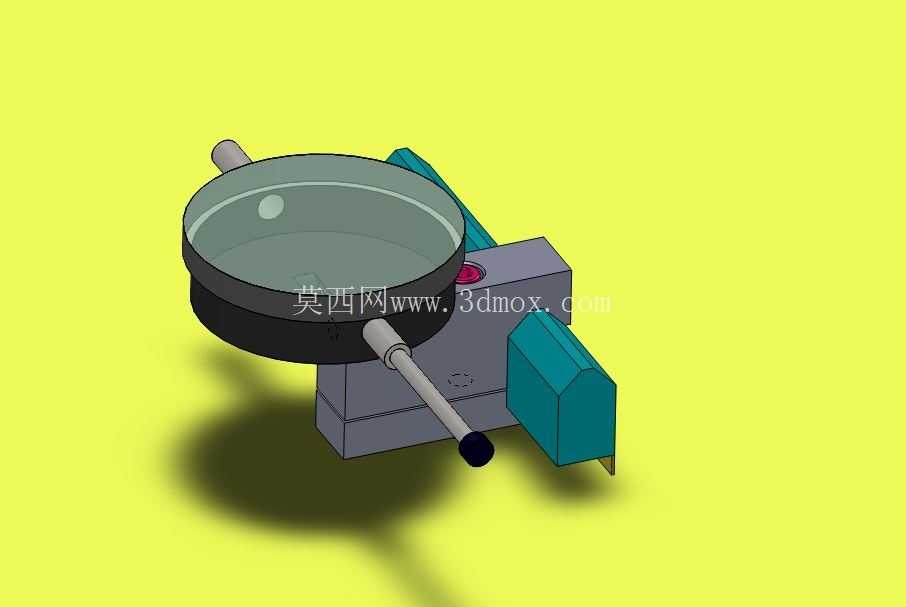

　　在普通车床的日常加工场景中，工件尺寸精度的过程校验一直是影响加工效率与成品合格率的关键环节，尤其是小批量修配、单件精密加工工况下，操作人员往往需要频繁拆装千分表来完成打表找正、圆跳动检测、进给量校准等操作，传统的磁性表座受吸附位置限制、连杆刚性不足的影响，在Logan这类小型卧式车床上使用时，经常出现表架晃动、测量基准偏移的问题，这款千分表安装支架正是针对这类场景做的定向结构优化。从实际使用逻辑来看，该支架直接依托车床床身的现有安装位做固定，不需要额外破坏机床原有结构，也不需要依赖磁力吸附提供支撑，整体安装基准与车床导轨保持平行，从根源上避免了磁性表座因吸附面不平整、磁力衰减带来的测量误差。支架的主体承托结构采用分体式设计，下部的定位基座直接卡合在床身的预设安装棱边上，配合锁紧结构可以快速完成位置固定，基座上方伸出的横向调节杆采用光轴导向结构，千分表的安装套筒可以沿着杆身做轴向位置调整，调整到位后通过侧面的紧定螺钉完成锁止，能够适配不同直径的千分表装夹需求，调节范围覆盖了Logan车床常用的加工直径区间，不管是检测轴类零件的外圆跳动，还是盘类零件的端面跳动，都能快速调整到合适的测量位置。

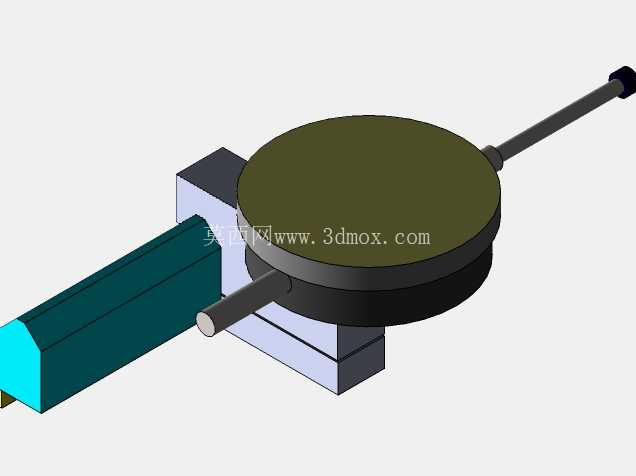

　　设计过程中优先考虑了操作的便捷性，支架的调节旋钮都设置在操作人员伸手可及的位置，不需要俯身或者探身到车床加工区域内部就能完成表位的微调，横向杆的伸出长度做了刚性校核，在最大伸出量的情况下，杆端的变形量控制在千分表测量精度允许的范围内，不会因为杆身挠曲影响读数准确性。支架上部的圆形防护结构是针对车床加工的切屑飞溅问题做的防护设计，透明的防护罩可以阻挡加工过程中飞出的细碎切屑、切削液溅落到千分表表盘上，避免表盘被切屑刮花，也减少切削液渗入表体造成的内部零件锈蚀，防护罩采用半包围结构，不会遮挡千分表的读数视线，操作人员站在车床操作位就能直接读取表盘数值。

　　从安装边界来看，该支架的整体轮廓尺寸完全适配Logan车床的床身安装空间，安装完成后不会与卡盘、刀架、拖板的运动轨迹发生干涉，横向调节杆的最低位置不会碰到加工工件的最大回转直径，最高位置也不会超出车床的防护罩内部空间，不需要对车床原有防护结构做任何切割、改装就能完成装配。基座与床身的接触面上做了防滑纹理处理，锁紧后不会因为车床运行的振动出现位置滑移，长时间连续加工也能保持测量基准的稳定性。在实际加工应用中，这款支架可以替代传统的万向磁性表座完成大部分常规测量工作，尤其是在批量加工同规格零件时，一次调整好表的位置后，就可以连续对每个工件进行快速检测，不需要每次都重新找正表座位置，能大幅减少辅助测量的时间消耗。

　　结构上没有采用复杂的多关节连杆设计，整体零件数量少，加工工艺性好，主体的基座、支撑块、防护结构都可以通过常规的铣削、钻削工艺完成加工，后期维护也很方便，紧定螺钉、调节杆这些易损件都采用标准件，更换成本低。针对千分表的装夹部位，设计了带开口弹性的装夹孔，通过螺钉锁紧时可以均匀抱紧千分表的夹持套筒，不会因为局部夹紧力过大夹伤表杆，也不会出现夹紧力不足导致表体下滑的问题。支架的所有棱角位置都做了倒角处理，安装和调整过程中不会划伤操作人员的手部，外露的金属表面做了发黑防锈处理，可以抵御车间内切削液、油污的腐蚀，延长使用寿命。在测量功能拓展上，除了装夹常规的千分表，更换适配的轴套后也可以装夹百分表、杠杆表等其他常用量具，满足不同的测量需求，横向调节杆的端部设置了限位结构，调整位置时不会出现杆体从基座中脱出的情况。整体结构没有冗余的设计，所有结构特征都围绕车床现场测量的实际需求设置，没有多余的装饰性结构，完全服务于功能实现，在保证结构刚性的前提下尽可能控制了整体重量，单人就能完成安装和拆卸，不需要借助额外的吊装工具。
