背负式农用杀虫剂喷雾储液壶结构设计

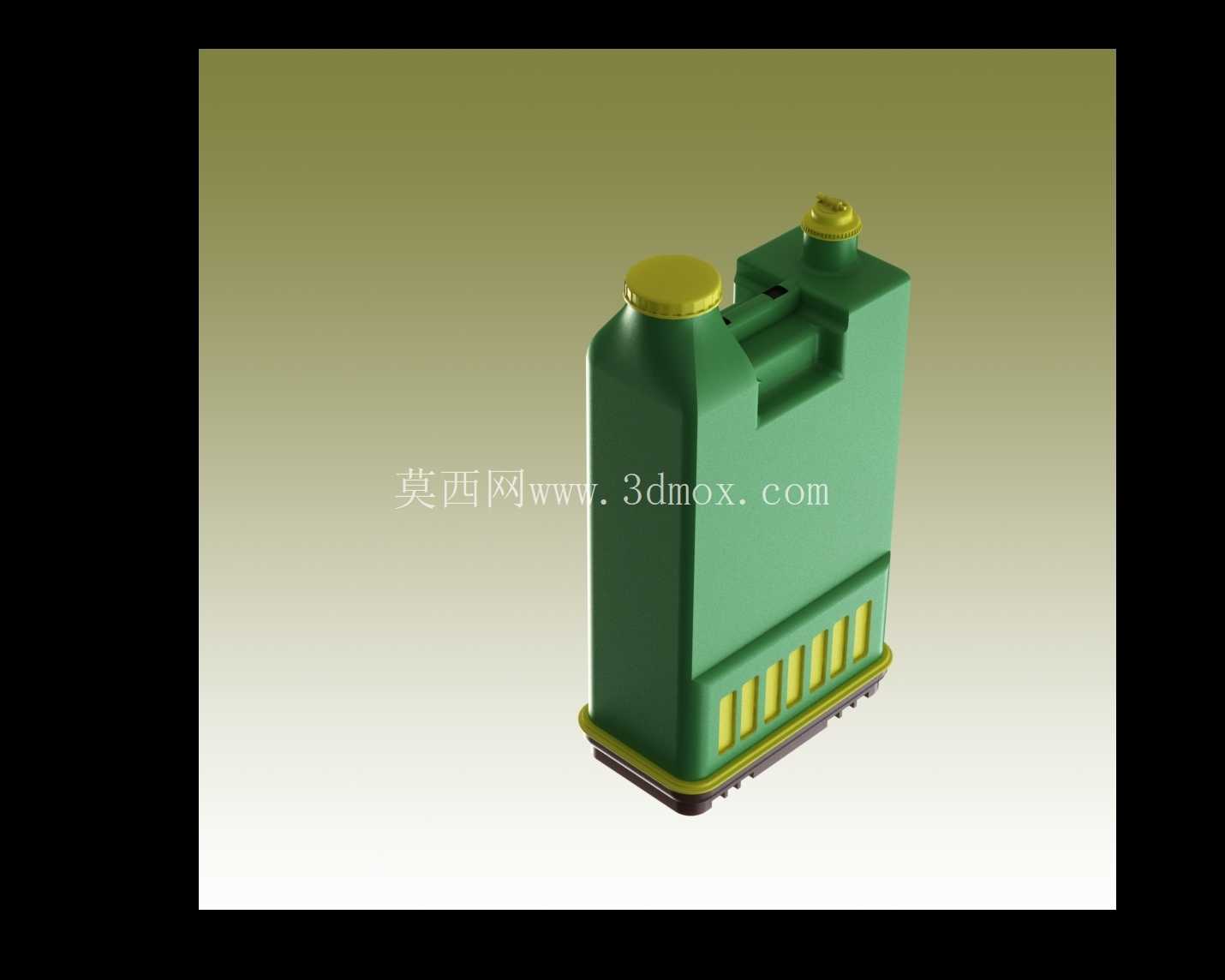

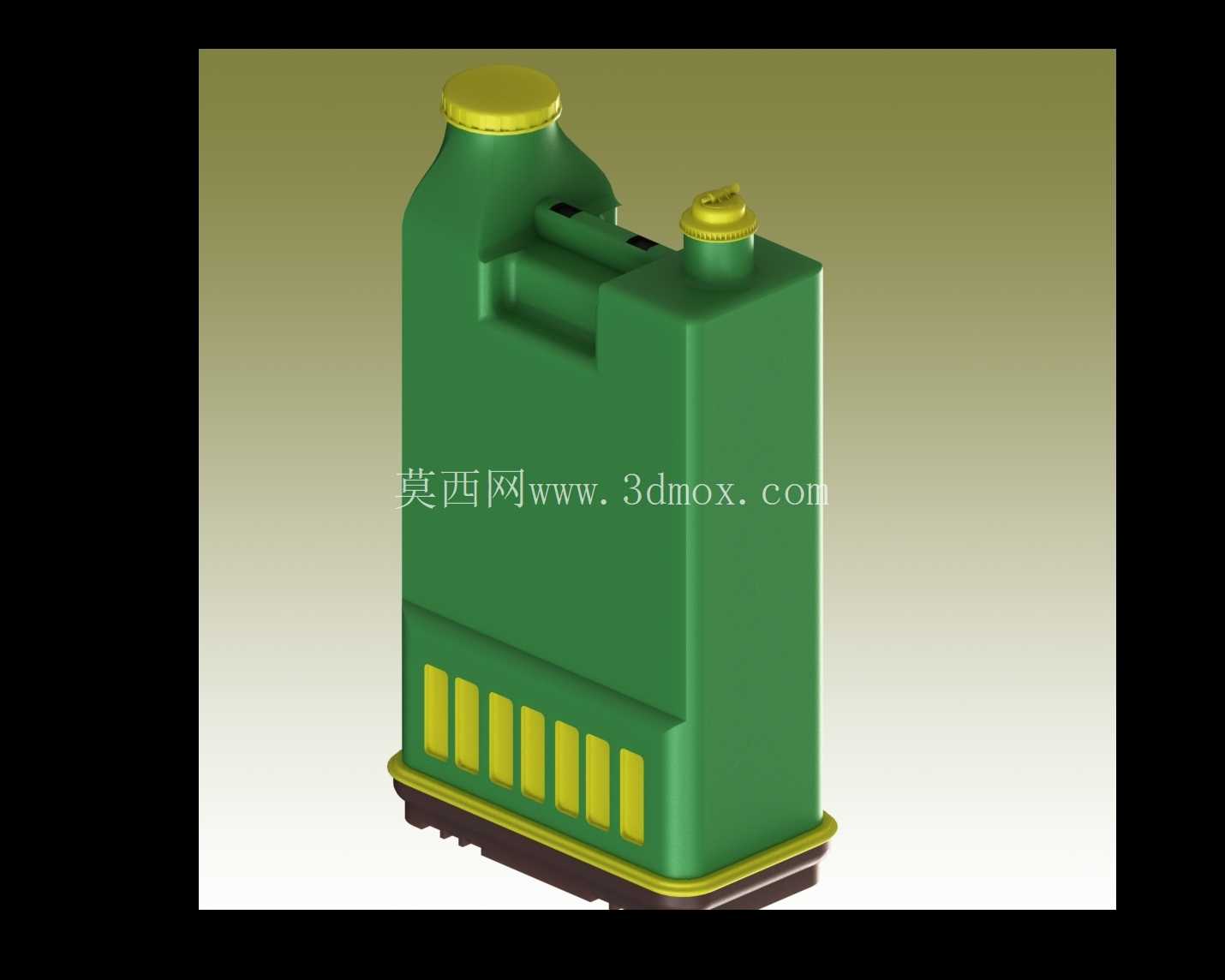

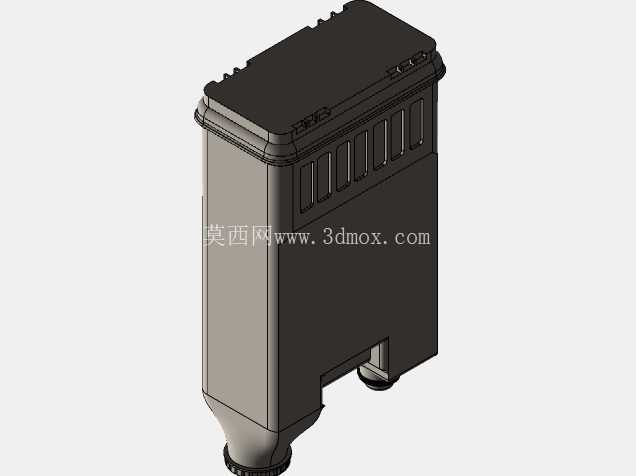

　　这款储液壶主要面向大田作物病虫害防治、庭院消杀、小型果蔬种植园施药场景设计，作为手动或电动背负式喷雾器的核心储液部件，承担药剂存储、承压输送、背负承载的多重功能，日常作业中需要耐受常规酸性、碱性农药制剂的腐蚀，同时适配农户长时间背负作业的人机工程需求。从结构设计逻辑来看，整体采用带侧边集成把手的立式扁方造型，相较于传统圆柱形储液壶，扁方结构在背负时能够更好贴合人体背部曲线，减少作业过程中壶身左右晃动的幅度，降低长时间背负的腰部负荷。

　　壶身主体壁厚做了梯度设计，握持把手区域、底部承托区域壁厚比侧壁厚1.2mm，避免背负满载状态下出现侧壁鼓胀变形，同时在壶身底部设置了一圈环绕式加强筋，既可以提升放置时的稳定性，也能缓冲日常放置、搬运过程中的磕碰冲击，减少塑料壳体开裂的风险。壶盖采用大口径螺纹密封结构，口径尺寸设置为65mm，方便农户直接倾倒配制药液，也便于伸手进入壶内清洗残留药剂，螺纹配合处预留了密封胶圈的安装槽位，可适配丁腈橡胶密封件，保证壶身倒置、倾斜施药时不会出现药液渗漏。壶身侧面的集成把手做了内凹圆弧过渡，把手内边缘做了R3的圆角处理，避免握持时硌手，把手内部的空腔同时作为液位观察的辅助通道，可在光线充足的环境下大致判断剩余药液容量。

　　壶身下部设置的竖向条状凸起结构，一方面是作为外观装饰区分不同产品线，另一方面能够增加壶身侧壁的结构刚度，减少满载时的侧壁形变，同时在背负时能够增加壶身与背部背带接触区域的摩擦力，防止壶身下滑。从安装边界来看，壶身底部预留了与喷雾器泵体连接的安装位，安装孔位间距设置为120mm，可适配市面上主流的12V电动喷雾泵、手动活塞泵的安装尺寸，壶身顶部除了主加注口外，还预留了直径10mm的软管穿装孔，方便吸液管从壶内延伸至底部，保证剩余少量药液时也能正常抽吸，不会出现吸空断流的情况。

　　设计过程中充分考虑了注塑成型的工艺要求，所有壳体转角处均做了不小于R1.5的圆角过渡，避免注塑时出现应力集中导致的开裂，同时壳体的拔模斜度设置为1.5度，保证注塑开模时能够顺利脱模，减少成型后的飞边、粘模问题。壶身的整体高度控制在320mm，宽度180mm，厚度120mm，满载药液时总重量控制在12kg以内，符合单人背负作业的承重合理范围，不会因为容量过大导致作业负荷超标。在功能细节上，壶身内部在吸液管末端对应的位置设置了凹槽沉台，能够让最后剩余的药液汇集到吸液口位置，减少药液残留浪费，同时沉台处做了圆弧过渡，避免长期使用后药剂沉积在死角难以清洗。壶盖顶部设置了小型的透气阀安装位，可安装单向透气阀，保证施药过程中壶内药液流出时能够自动进气平衡压力，避免壶内形成负压导致药液无法正常喷出，同时透气阀具备防漏功能，壶身倾斜时不会出现药液从透气口渗漏的问题。整体结构没有多余的复杂曲面，所有特征均围绕实用功能设计，既满足了农业施药场景下的耐用性要求，也兼顾了注塑生产的工艺可行性，同时适配现有主流喷雾器配件的安装尺寸，无需额外改模即可直接配套现有喷雾器总成使用。
