剪式车载应急顶升支撑结构设计

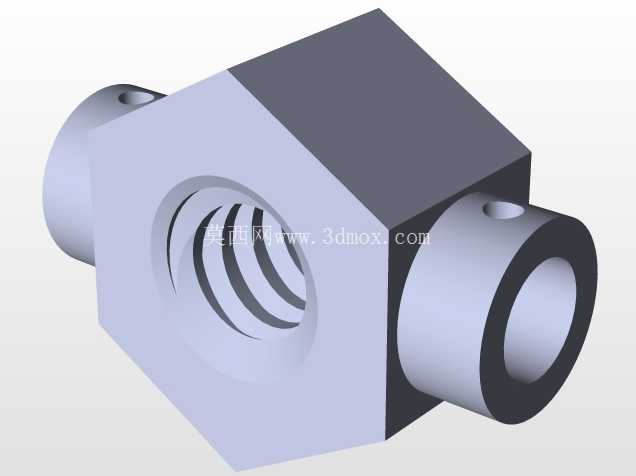

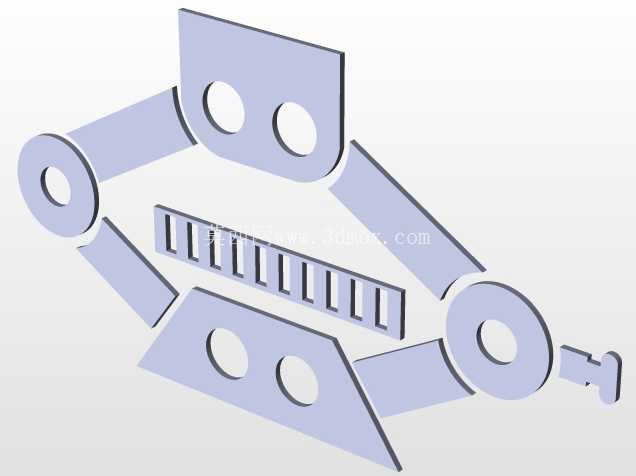

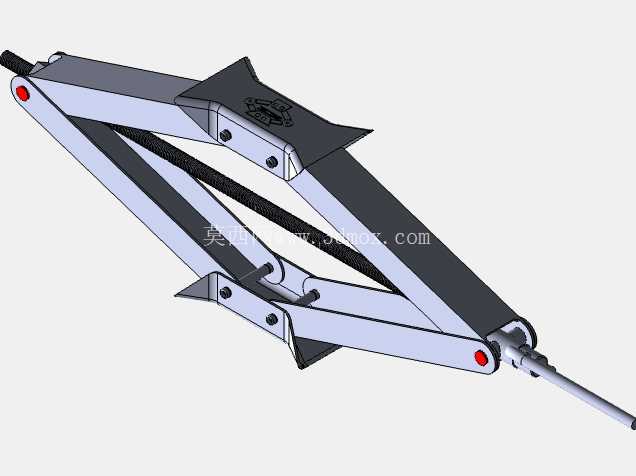

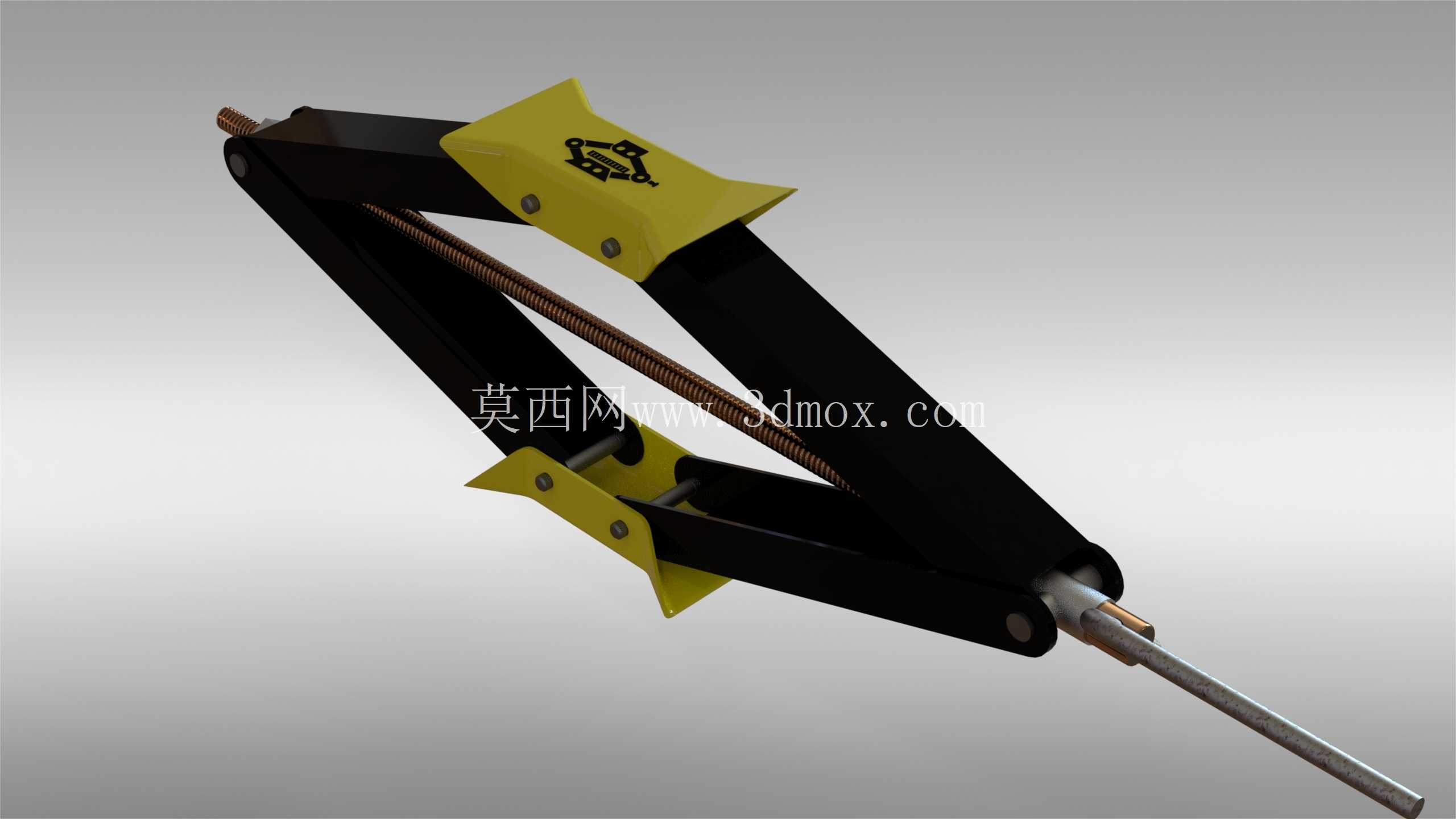

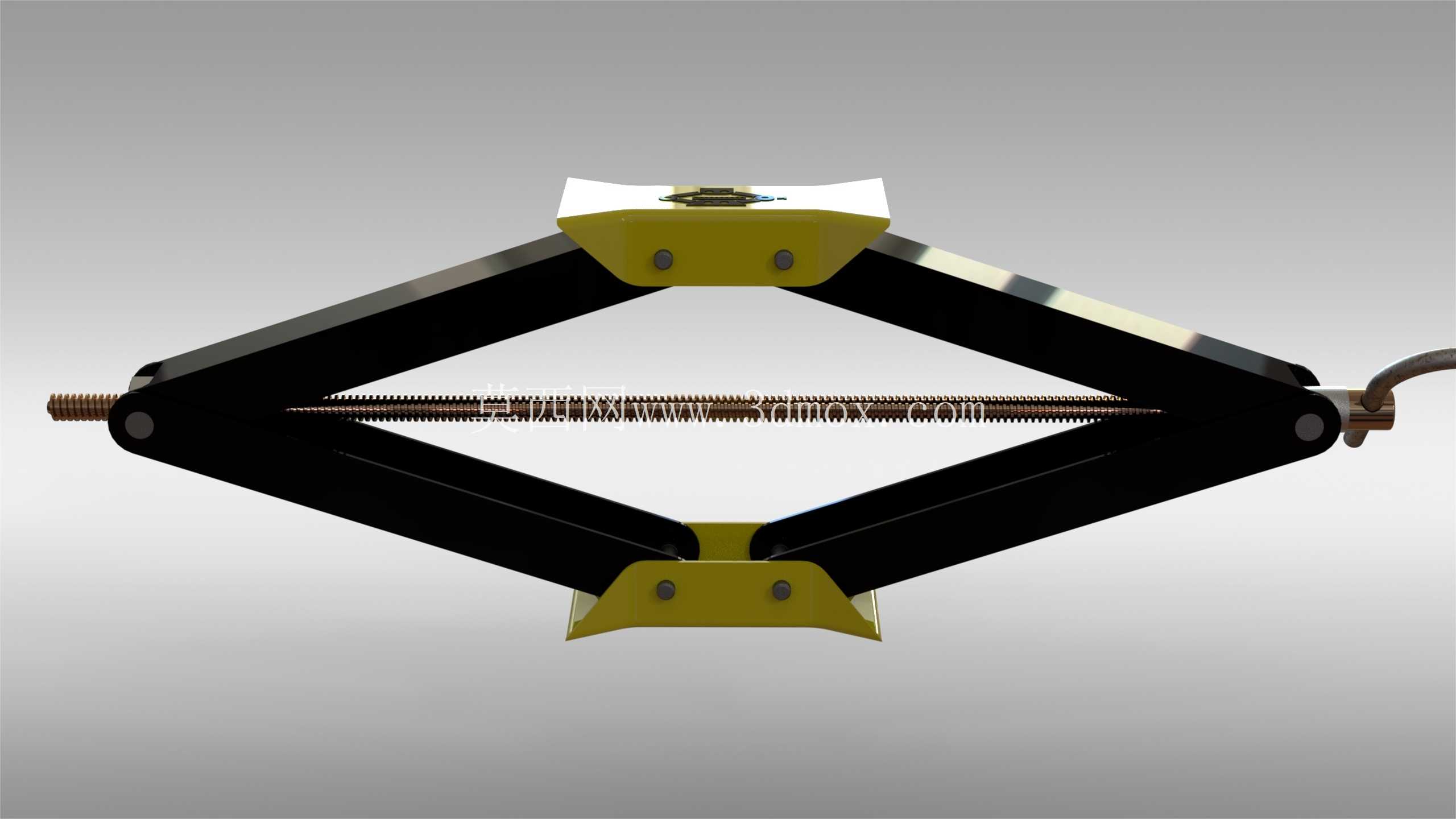

　　在乘用车日常维保、道路应急换胎场景中，剪式顶升结构是普及率最高的便携支撑设备，不同于车间固定工位使用的大吨位液压举升装置，这类车载顶升结构需要兼顾收纳体积、操作便捷性与额定承载能力的平衡，适配绝大多数家用轿车、城市SUV的底盘离地间隙与单侧轮边载荷需求。从结构原理来看，该剪式顶升结构采用菱形铰接连杆布局，核心传动部件为贯穿上下铰接点的梯形传动螺杆，通过端部的摇臂接口输入扭矩，带动螺杆旋转改变两组交叉连杆的夹角，实现顶部支撑托台的垂直升降动作，整套传动副具备自锁特性，当螺杆停止转动时，梯形螺纹的导程角小于摩擦当量角，可在任意举升高度实现位置锁止，无需额外增设锁紧销或止退机构，避免作业过程中出现支撑失稳下滑的风险。

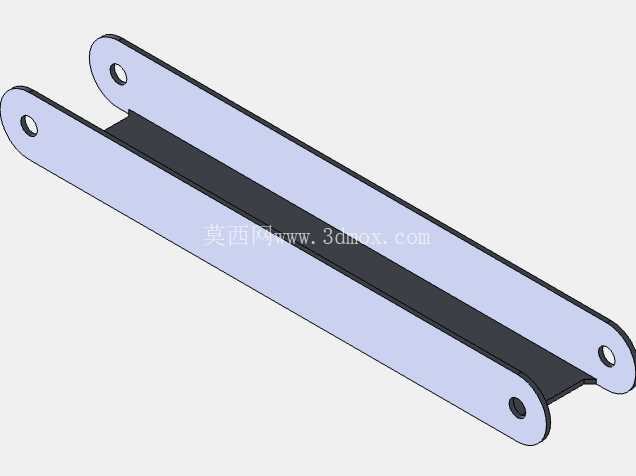

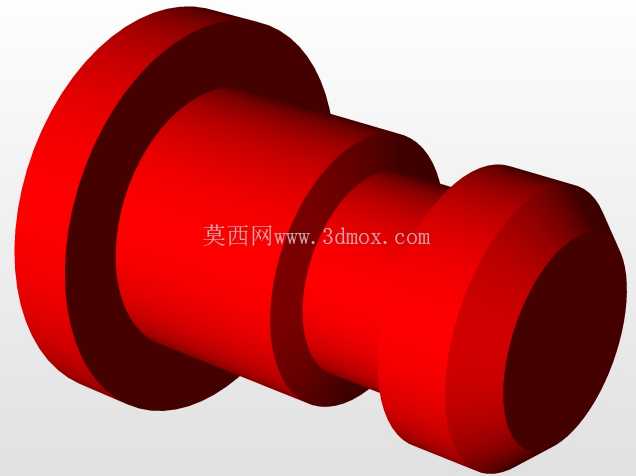

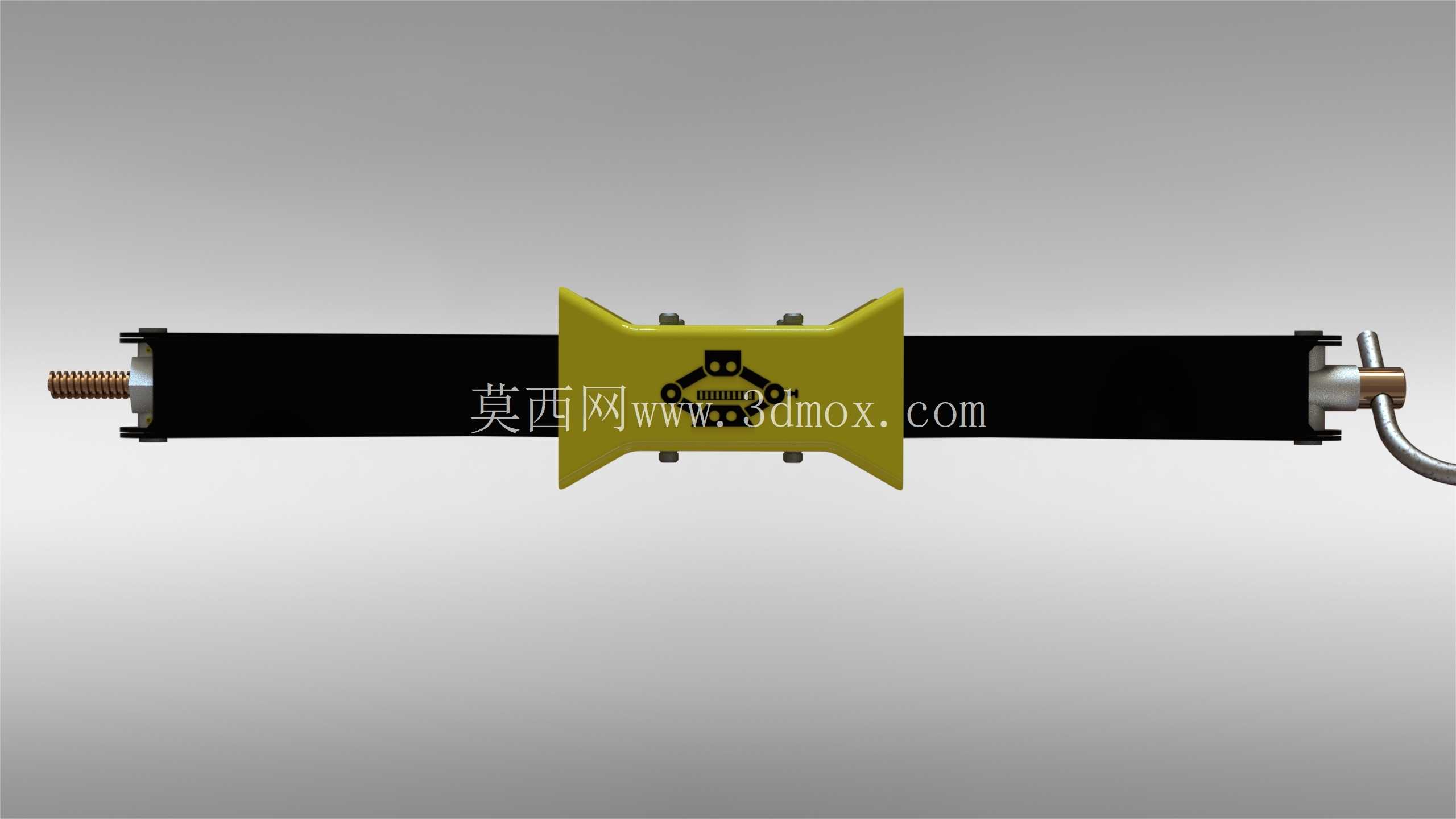

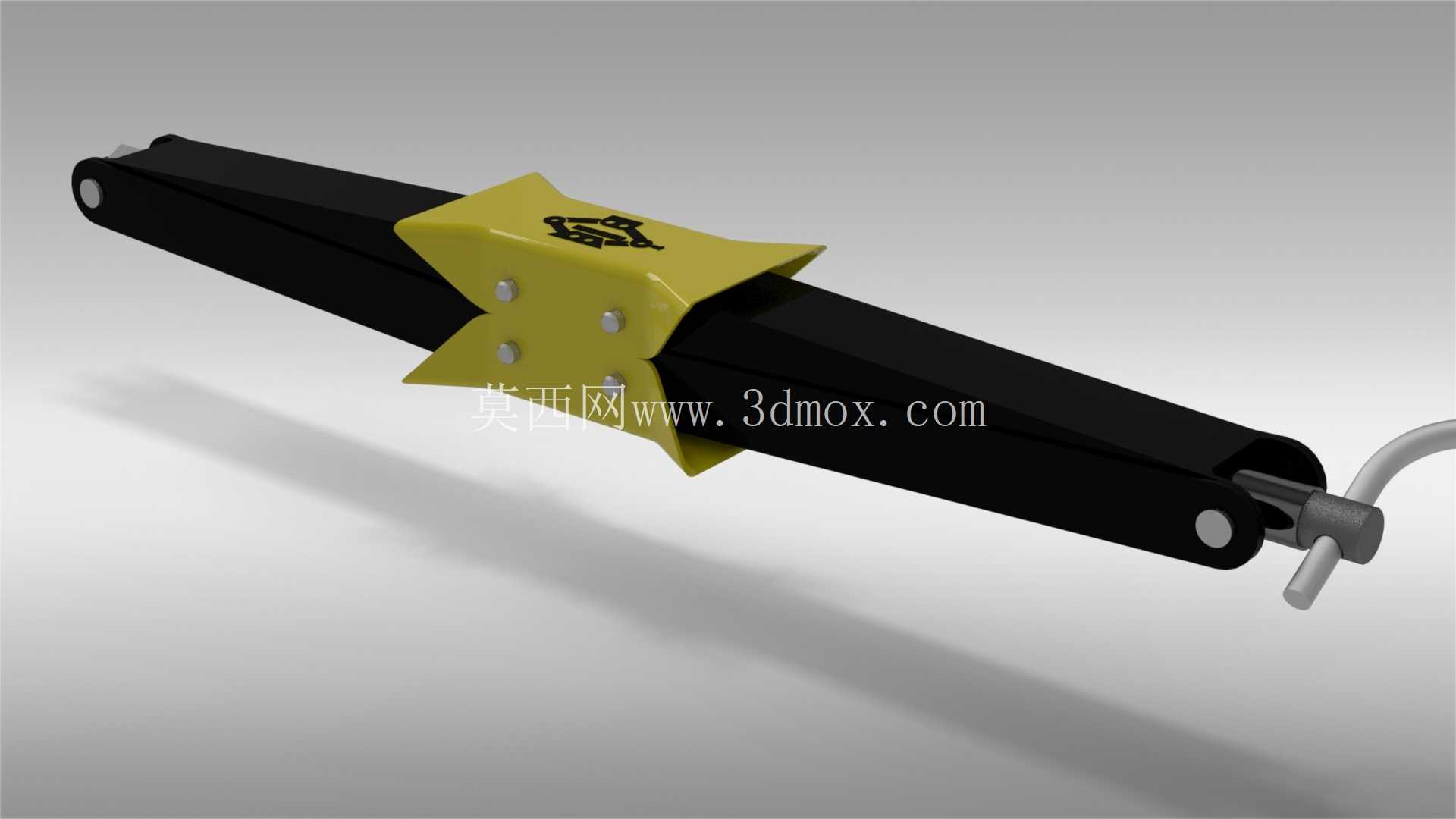

　　结构设计阶段首先需要明确安装边界，收纳状态下整套结构的垂直高度需控制在120mm以内，能够顺利放入乘用车后备箱的备胎槽储物空间，不会占用额外的行李存放区域；完全举升状态下的最大顶升高度需达到380mm以上，满足车辆轮胎完全离地后的更换操作空间，同时要保证举升全过程中顶部托台始终保持水平状态，避免与车辆底盘的支撑边出现点接触、应力集中划伤底盘钣金的问题。连杆部分采用高强度冷轧钢板冲压成型，交叉铰接点采用销轴铆接结构，铰接位置的配合间隙控制在0.1mm以内，既保证连杆转动顺畅无卡滞，又避免间隙过大导致举升过程中出现侧向晃动；两端的黄色防护护板为工程塑料注塑成型，一方面覆盖连杆铰接的外露缝隙，防止作业过程中泥沙、碎石进入铰接缝隙磨损销轴，另一方面醒目的黄色标识能够在道路应急作业时起到警示作用，提醒周边过往车辆注意避让。

　　顶部支撑托台设计有内凹的弧形卡槽，使用时卡槽可卡入车辆底盘预设的顶升加强筋位置，避免支撑过程中出现滑脱偏移；底部的支撑底座采用加宽的平板结构，增大与地面的接触面积，在非硬化路面作业时可分散接地压力，防止底座下陷导致支撑倾斜。传动螺杆采用45号钢调质处理，表面进行发黑防锈处理，梯形螺纹的精度等级控制在7H/7e，保证转动过程中受力均匀，不会出现局部应力过大导致螺纹变形的问题；螺杆端部的摇臂接口为标准的六角头结构，可适配车载标配的手摇柄，也可配合电动扳手快速驱动升降，降低应急换胎时的操作强度。

　　在实际使用场景中，这类剪式顶升结构的额定承载通常设计在1.5吨到2吨区间，刚好匹配家用乘用车单侧轮边的载荷需求，操作时仅需将底座放置在坚实平整的地面，调整顶部托台对准底盘顶升点，转动摇臂即可平稳举升车辆，相比液压类便携顶升设备，其结构更简单，长期存放不存在液压油泄漏、密封件老化失效的问题，日常无需特殊维护，放置在后备箱内可随时取用。建模过程中需要重点验证连杆铰接点的运动轨迹，确保举升全程无运动干涉，同时对螺杆传动的受力进行校核，保证在额定载荷下螺杆的弯曲变形量在允许范围内，避免出现螺杆弯折导致的结构失效；另外还要对收纳状态的整体尺寸进行核对，确保所有部件收拢后无突出结构，能够顺利放入常规的车载工具收纳槽内。
