卧式液压车载起重千斤顶结构设计

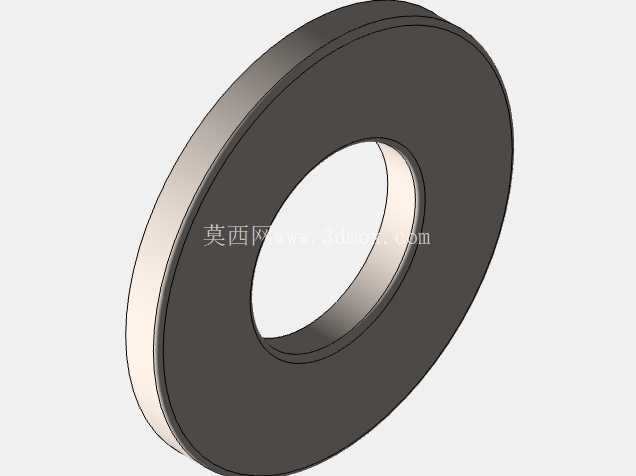

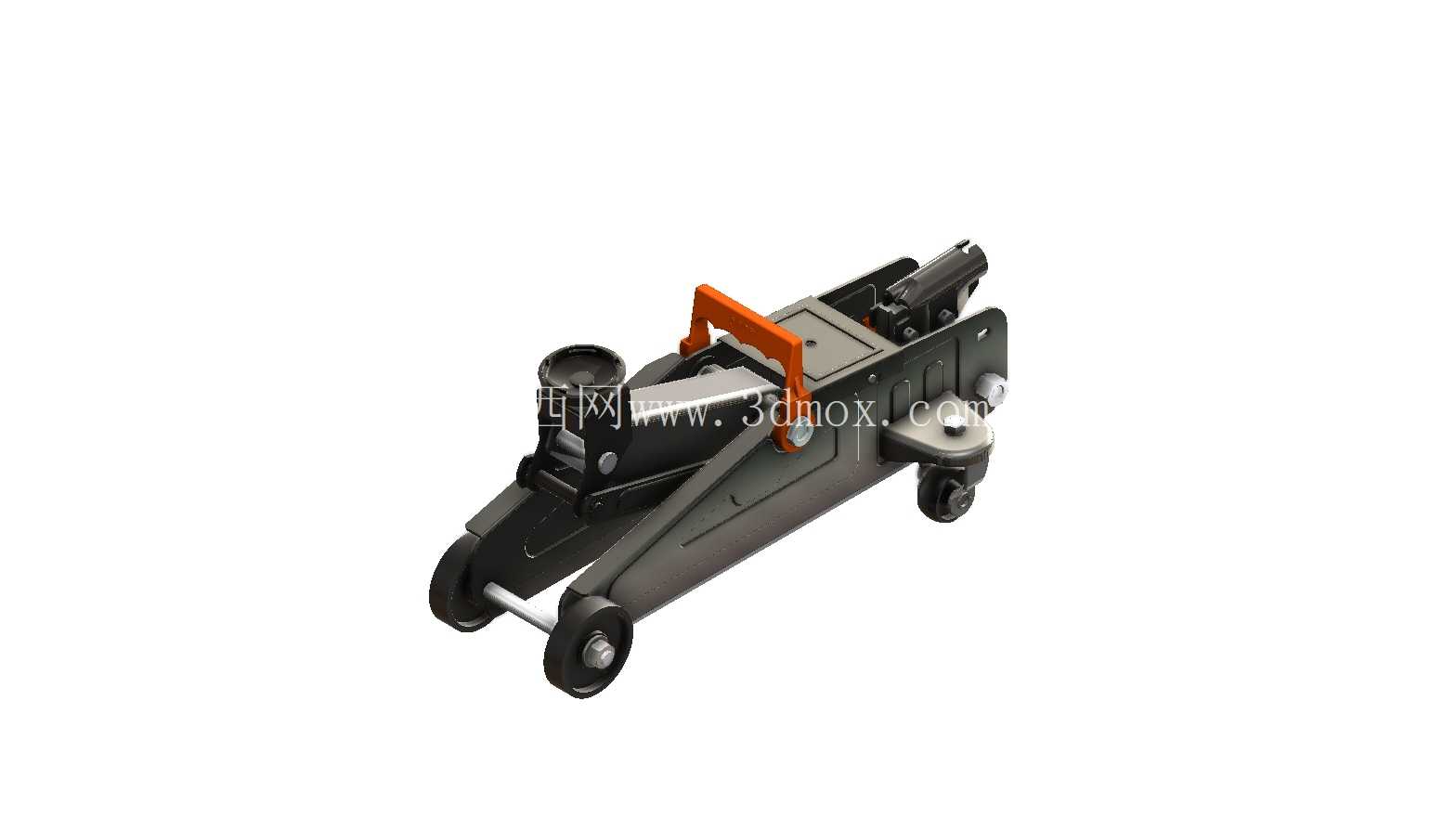

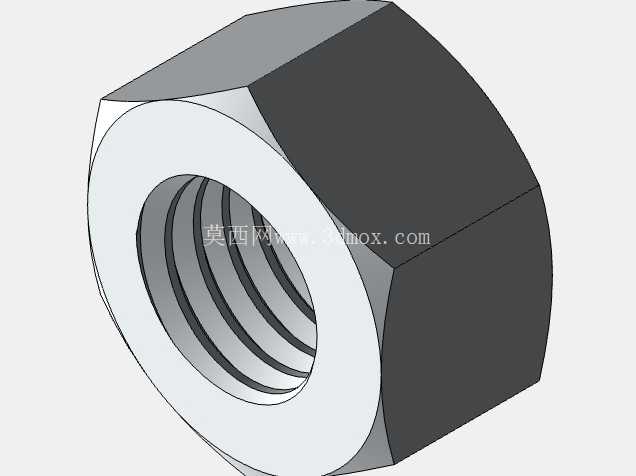

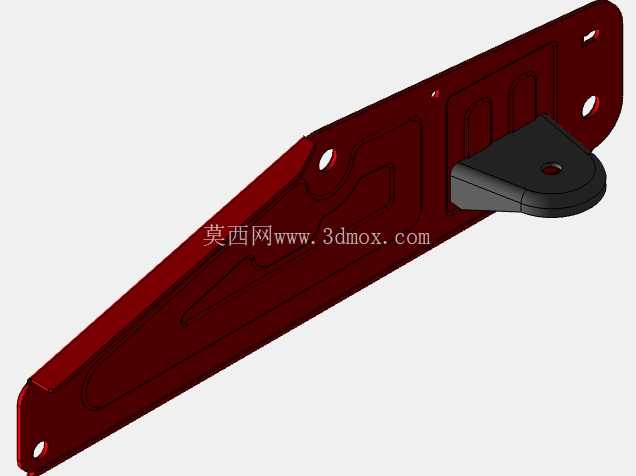

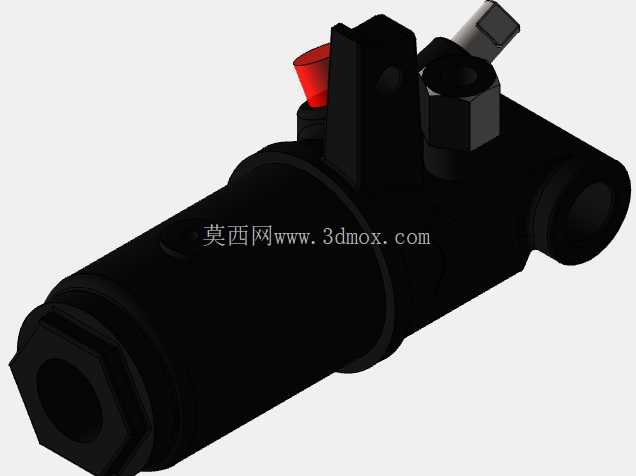

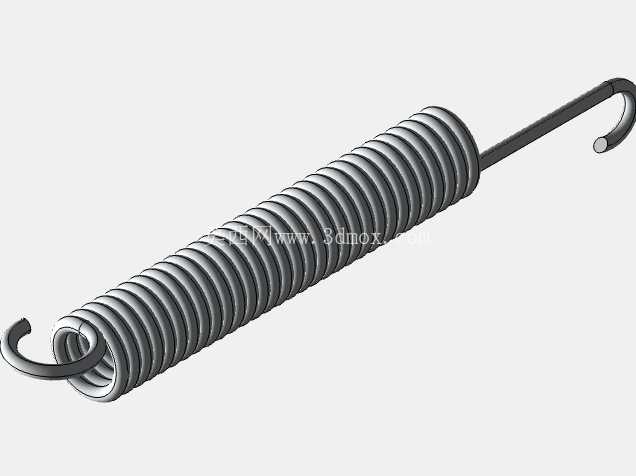

　　在商用车维保、小型汽修门店的日常作业场景里，这类卧式液压起重设备是更换轮胎、底盘检修作业中绕不开的基础工装，和传统立式剪式千斤顶相比，它的低位作业适配性更强，能轻松伸入多数家用轿车、轻型卡车的底盘侧裙下方，不需要额外垫高作业面，单操作人员即可完成整套顶升操作，大幅降低小维保场景的人力投入。从结构设计逻辑来看，这款卧式千斤顶采用了剪式杠杆配合单柱塞液压驱动的布局，前端承托臂通过销轴与主体机架铰接，尾部集成手动压杆驱动的液压柱塞单元，压下操作杆时柱塞泵将液压油压入举升油缸，推动活塞杆伸出带动承托臂绕铰接点转动，实现托举端的垂直抬升，卸压阀集成在柱塞泵侧方，通过小角度旋拧即可控制回油速度，让托举端平稳下降，避免负载骤降带来的安全风险。

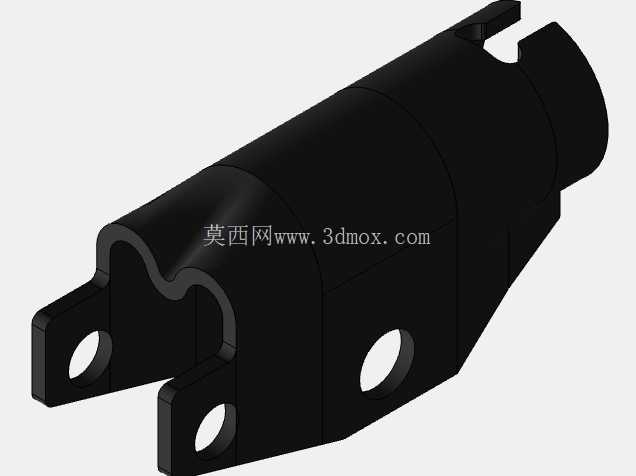

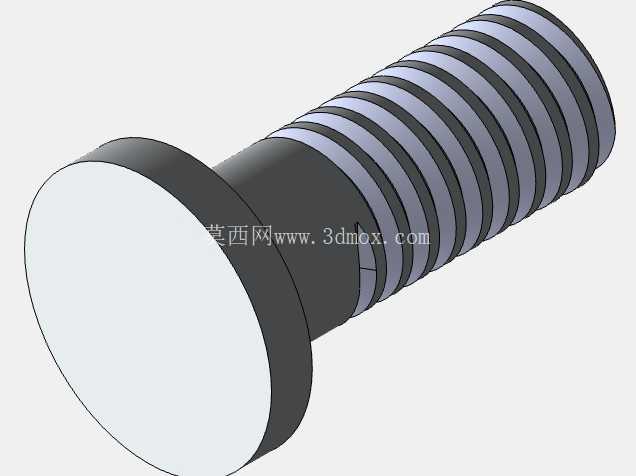

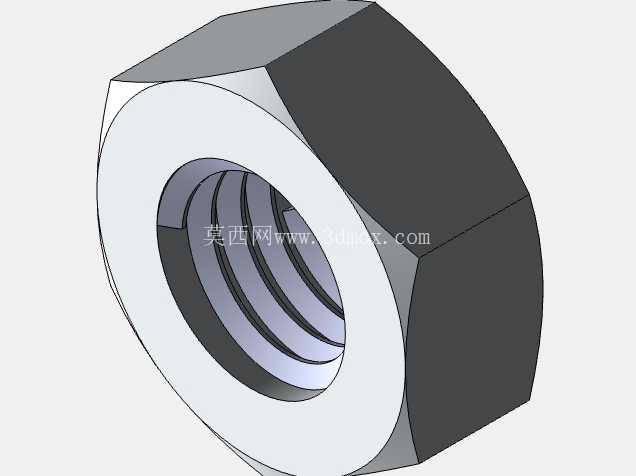

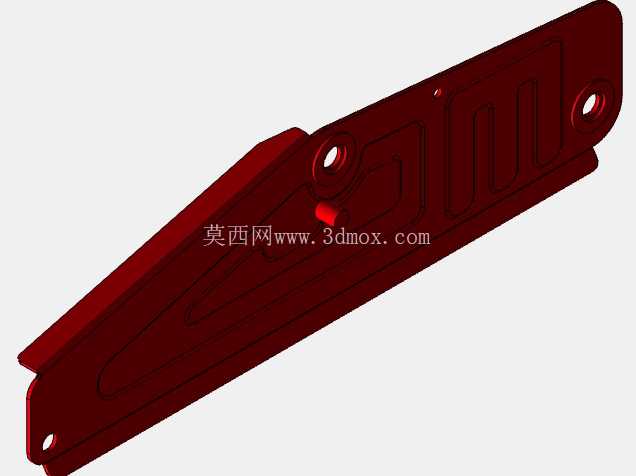

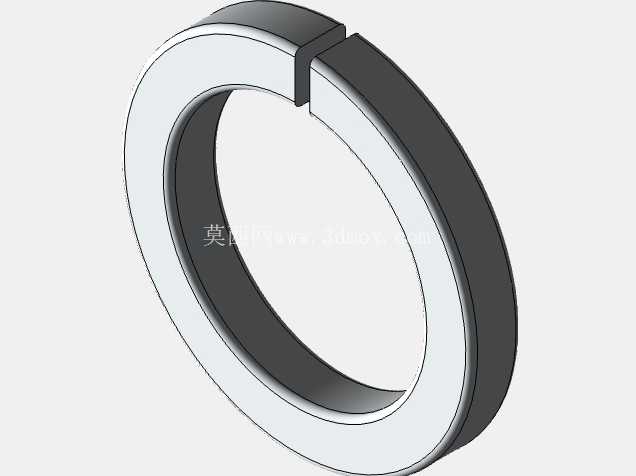

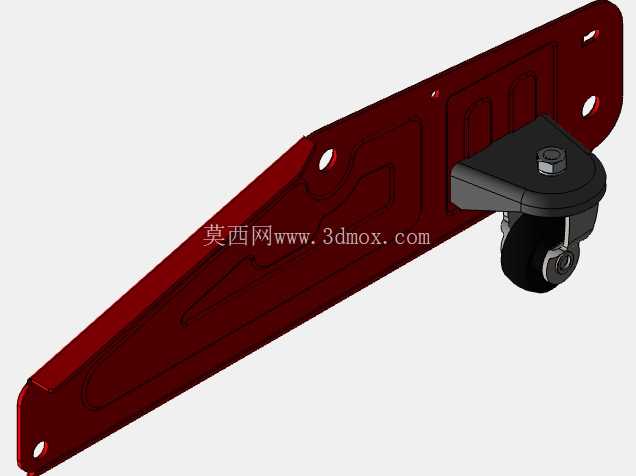

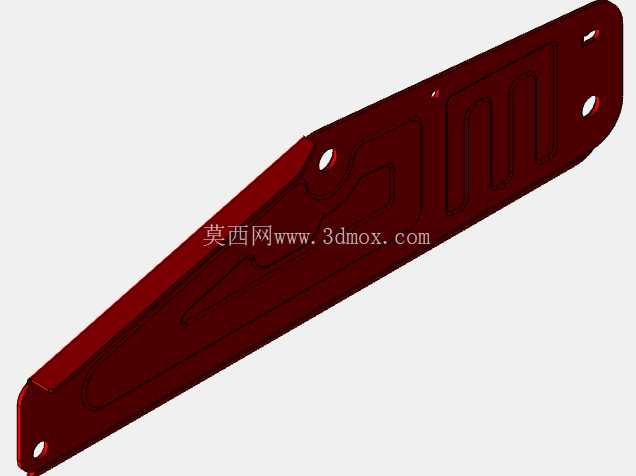

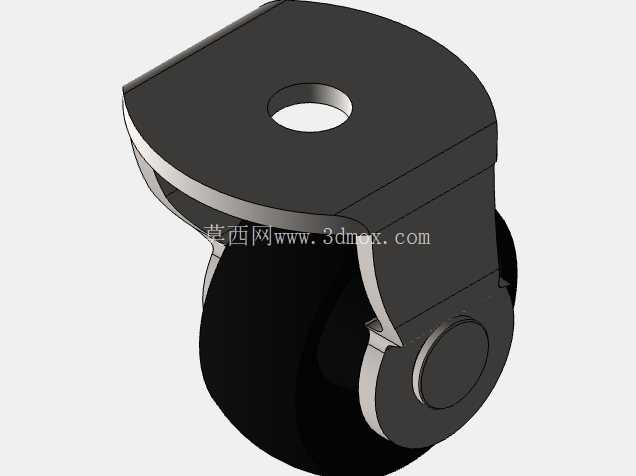

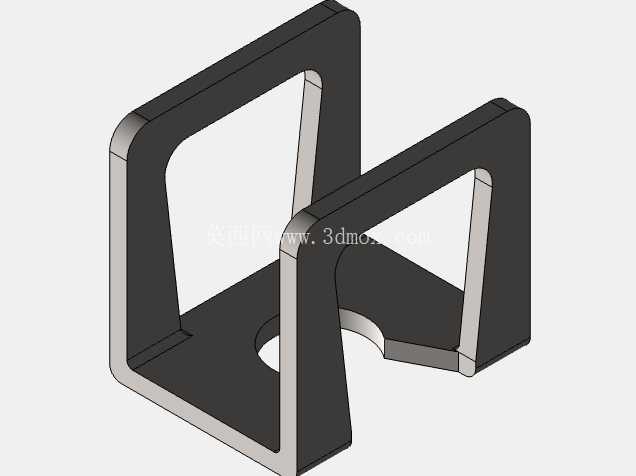

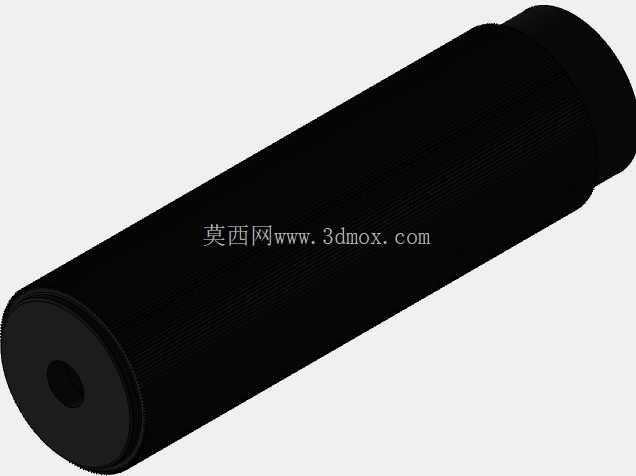

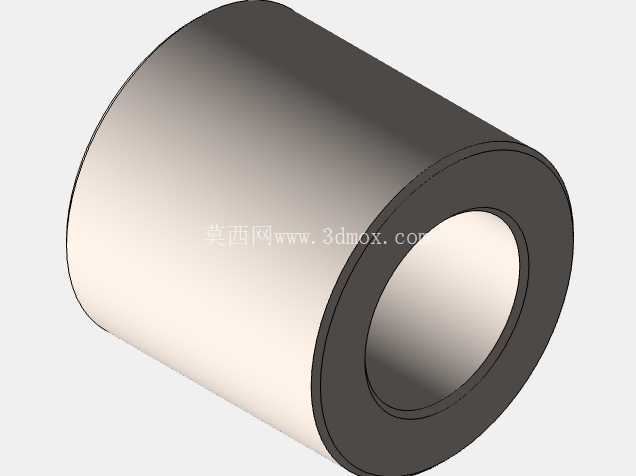

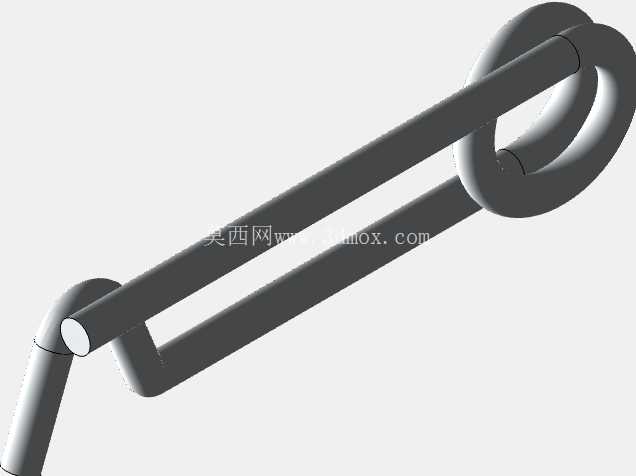

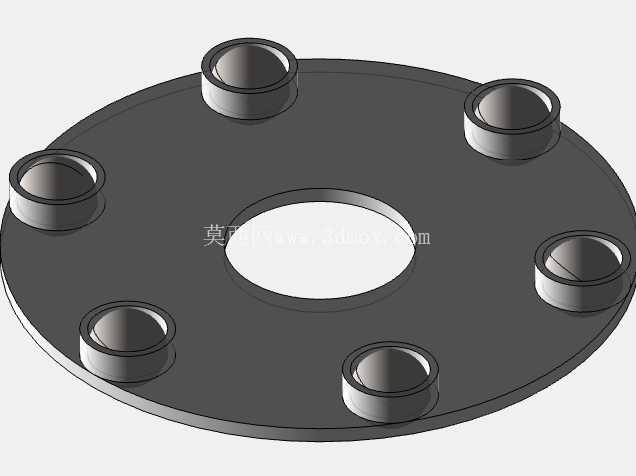

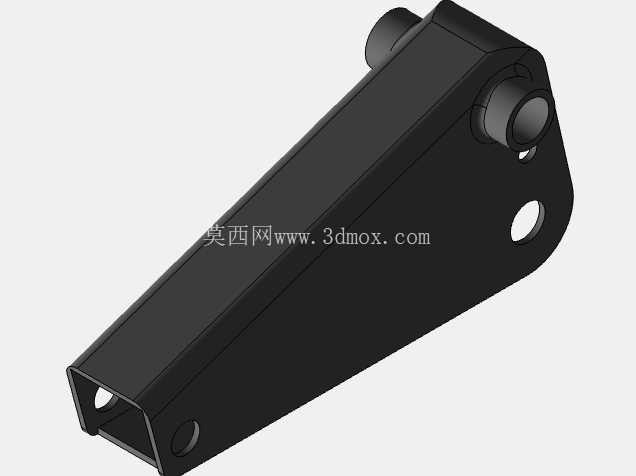

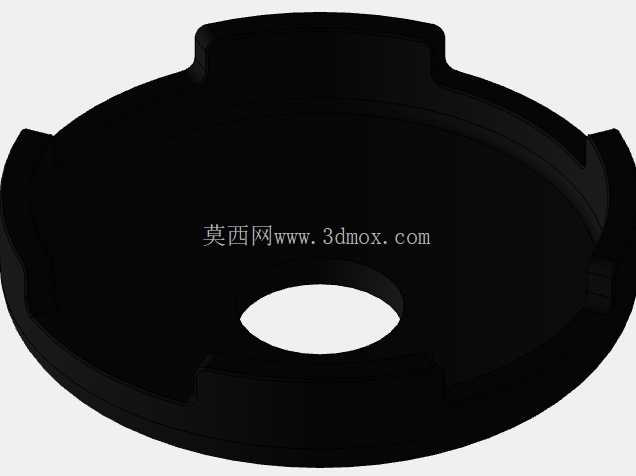

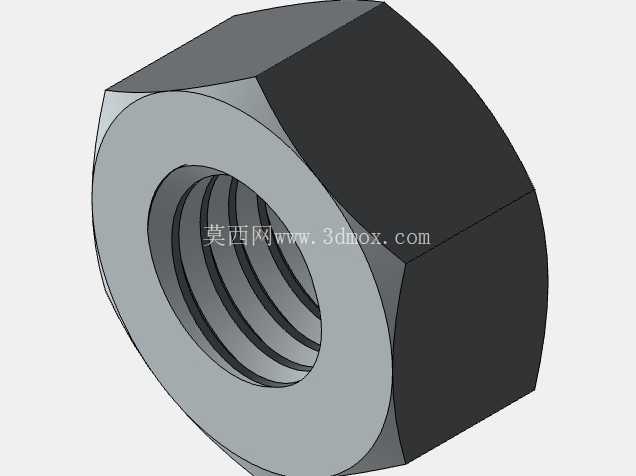

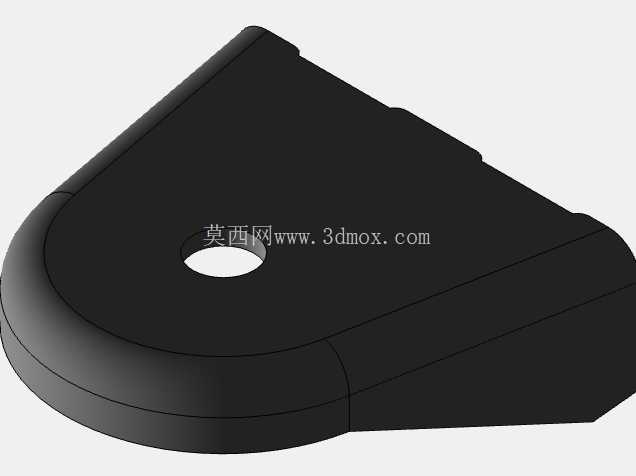

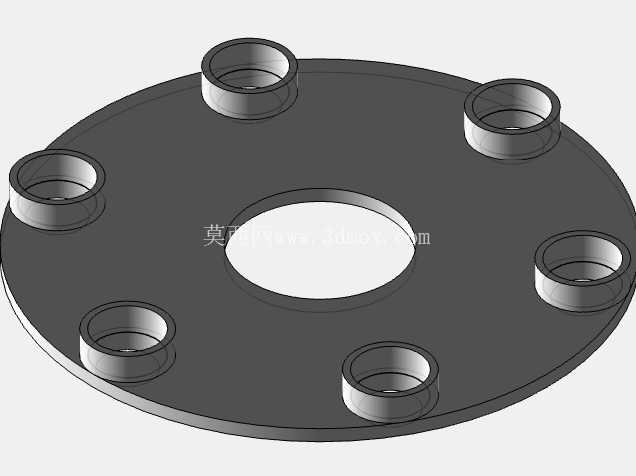

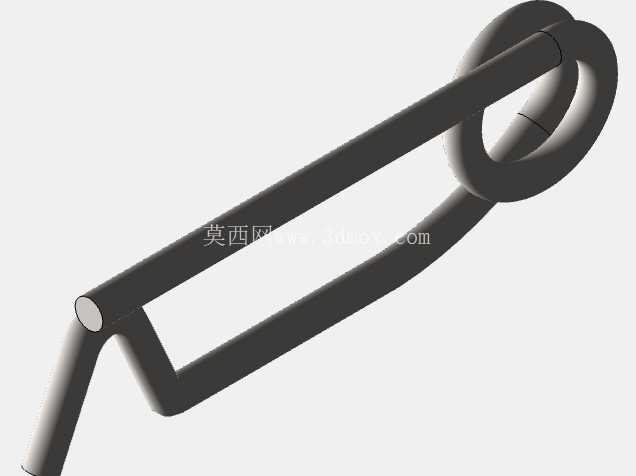

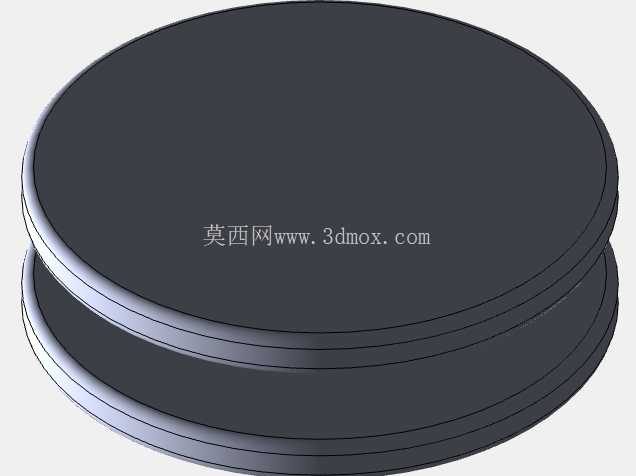

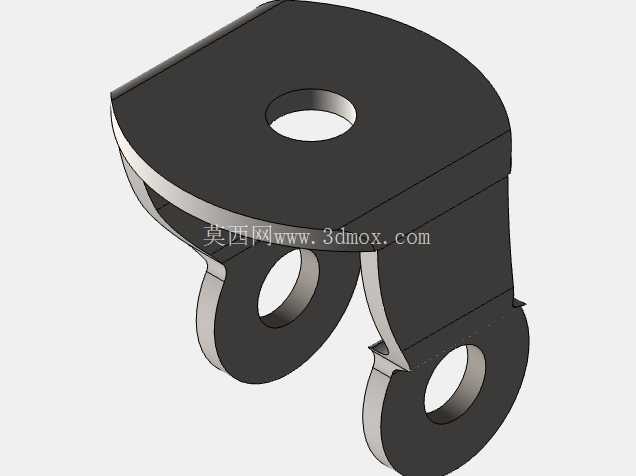

　　整机的承载轮组采用了前小后大的布局，前端两个定向尼龙轮负责承载顶升时的主要载荷，轮内镶嵌的深沟球轴承能保证设备在地面推移时的顺畅度，尾部的万向轮带转向锁止结构，在顶升到位后可以锁止轮组，避免作业过程中设备移位引发的安全隐患。托举头采用了带弧度的鞍型结构，表面做了滚花防滑处理，和车辆底盘的顶升加强筋接触时能增大摩擦力，不会出现托举滑脱的问题，托举头和承托臂之间通过球铰连接，即使在地面不完全平整的作业场景下，托举面也能自适应贴合底盘的接触平面，保证受力始终垂直于承托臂，避免偏载带来的结构变形。从结构强度设计来看，主体机架采用了3mm厚的冷轧钢板冲压焊接成型，承托臂的受力截面做了变截面加强设计，在铰接点、油缸连接座这些应力集中的位置，额外焊接了加强筋板，通过有限元校核的话，在额定2.5吨负载下，最大应力集中点的形变余量能保留1.8倍的安全系数，完全满足日常汽修场景的使用需求。设备的操作杆采用了分体式套接设计，不用的时候可以拆下来卡在机架侧面的卡扣里，收纳后整体长度不到700mm，能轻松放在家用车的后备箱储物槽、轻型卡车的工具箱里，不会占用过多储物空间。

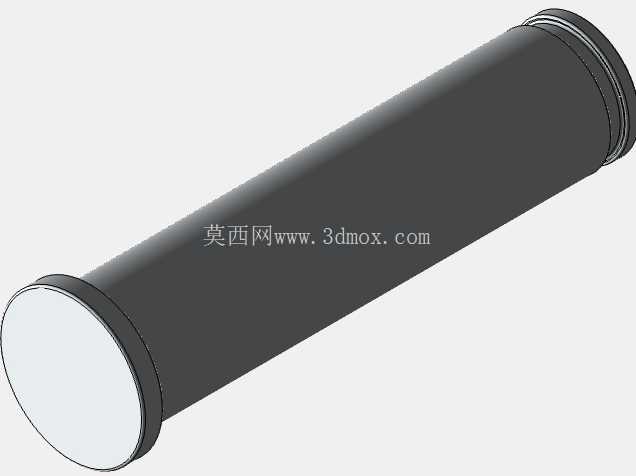

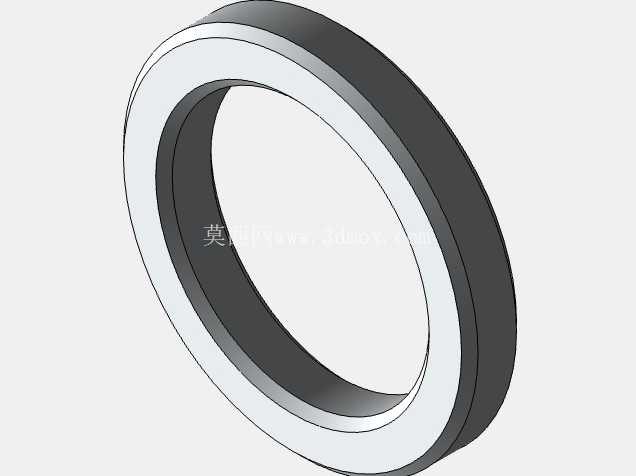

　　液压单元的密封件采用了耐油丁腈橡胶材质，在-20℃到60℃的环境温度区间内都能保证密封性能，不会因为冬季低温出现密封失效漏油、夏季高温液压油黏度下降导致的顶升无力问题，油缸内壁做了珩磨处理，表面粗糙度控制在Ra0.8以内，能减少柱塞和缸壁之间的磨损，延长整套液压系统的使用寿命。在实际使用的边界尺寸上，这款设备的最低起始高度只有135mm，能适配底盘高度较低的轿跑车型，最大举升高度能达到385mm，足够把家用轿车的轮胎抬离地面100mm以上，满足换胎、刹车片更换这类常规维保作业的空间需求，整体自重控制在12kg左右，单人即可完成搬移、对位、顶升的全套操作，不需要额外辅助人员。

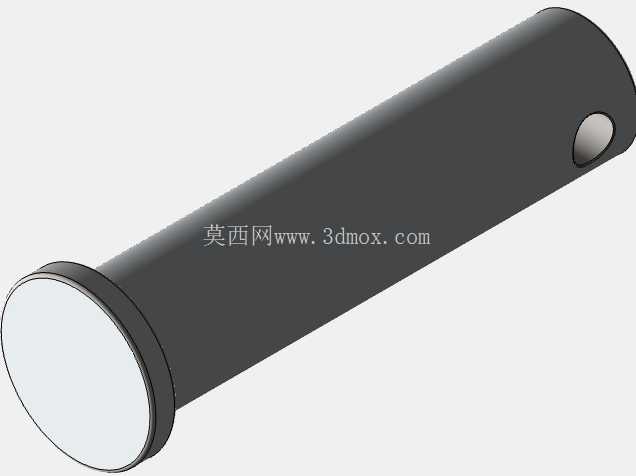

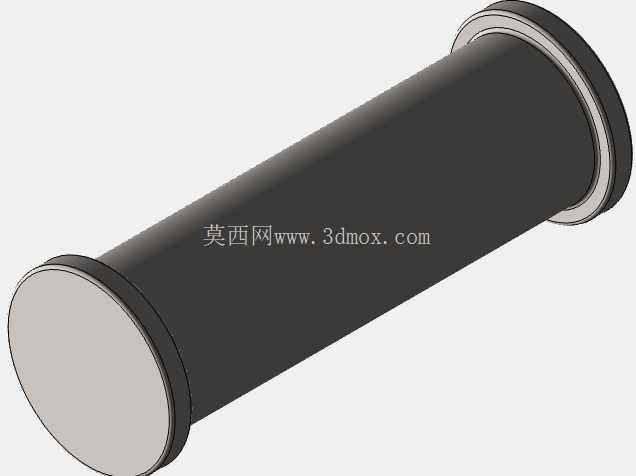

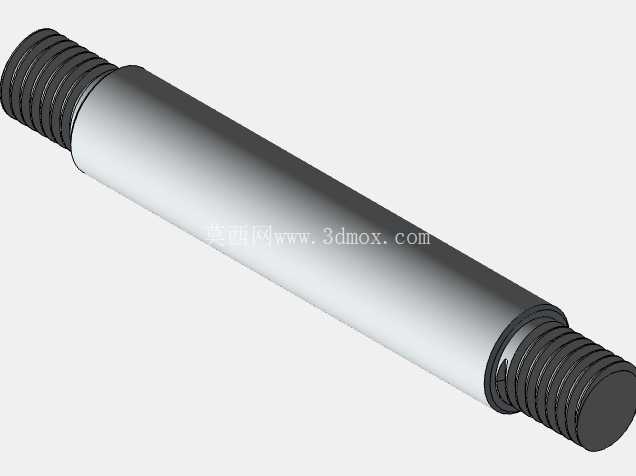

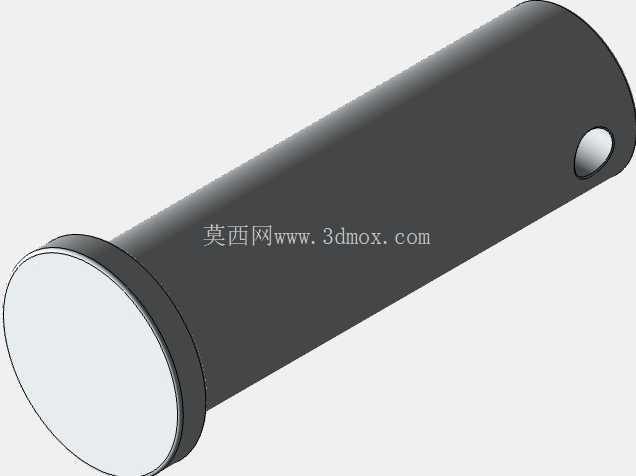

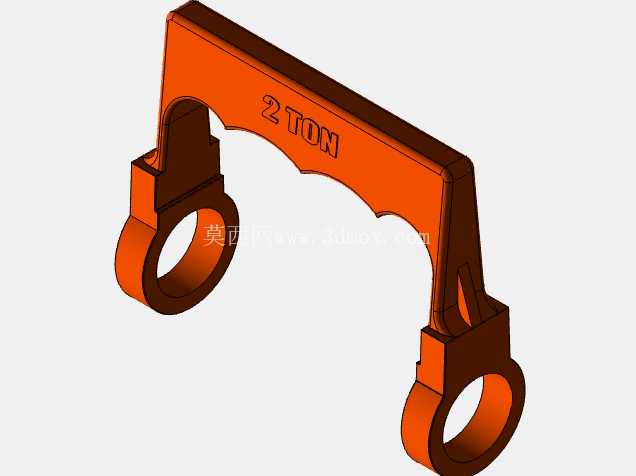

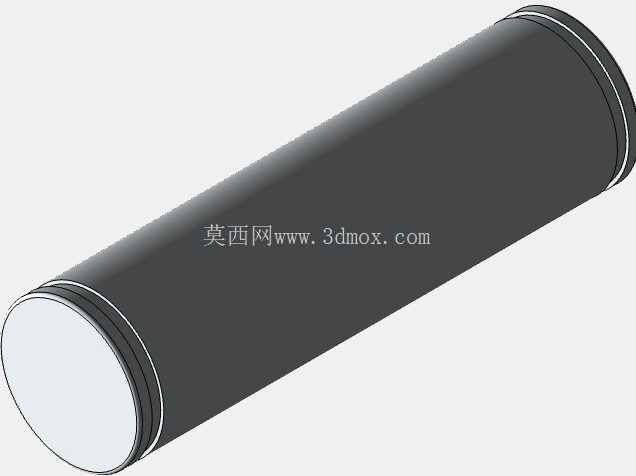

　　和同类立式千斤顶相比，卧式结构的重心更低，顶升过程中整机的稳定性更好，不会因为车辆轻微晃动出现侧翻的问题，托举臂的转动行程经过优化，压动操作杆的行程和顶升高度的传动比设置合理，空载时压动12次左右即可达到最大举升高度，满载时操作力不超过300N，普通操作人员不需要施加过大的力就能完成顶升作业。设备表面采用了喷塑处理，机架主体为哑光黑，操作提手做了醒目的橙色涂装，在车间复杂的作业环境里更容易被识别，避免被过往车辆剐蹭损坏，所有铰接销轴都做了淬火处理，表面硬度达到HRC45以上，长期反复转动也不会出现销轴磨损松旷的问题，铰接位置预留了黄油嘴，日常维护时只需要定期注入润滑脂即可保证转动顺畅，不需要复杂的拆解保养。在三维建模过程中，所有铰接位置都按照实际装配间隙预留了0.1-0.2mm的配合公差，液压油缸的运动行程做了限位干涉检查，保证托举臂在整个抬升、下降的行程范围内，不会出现结构件之间的运动干涉，轮组的安装位置经过反复校核，保证设备在水平推移、顶升受力时，四个轮子都能平稳接触地面，不会出现三点支撑的不稳状态。
