三星电视遥控器外观结构三维建模

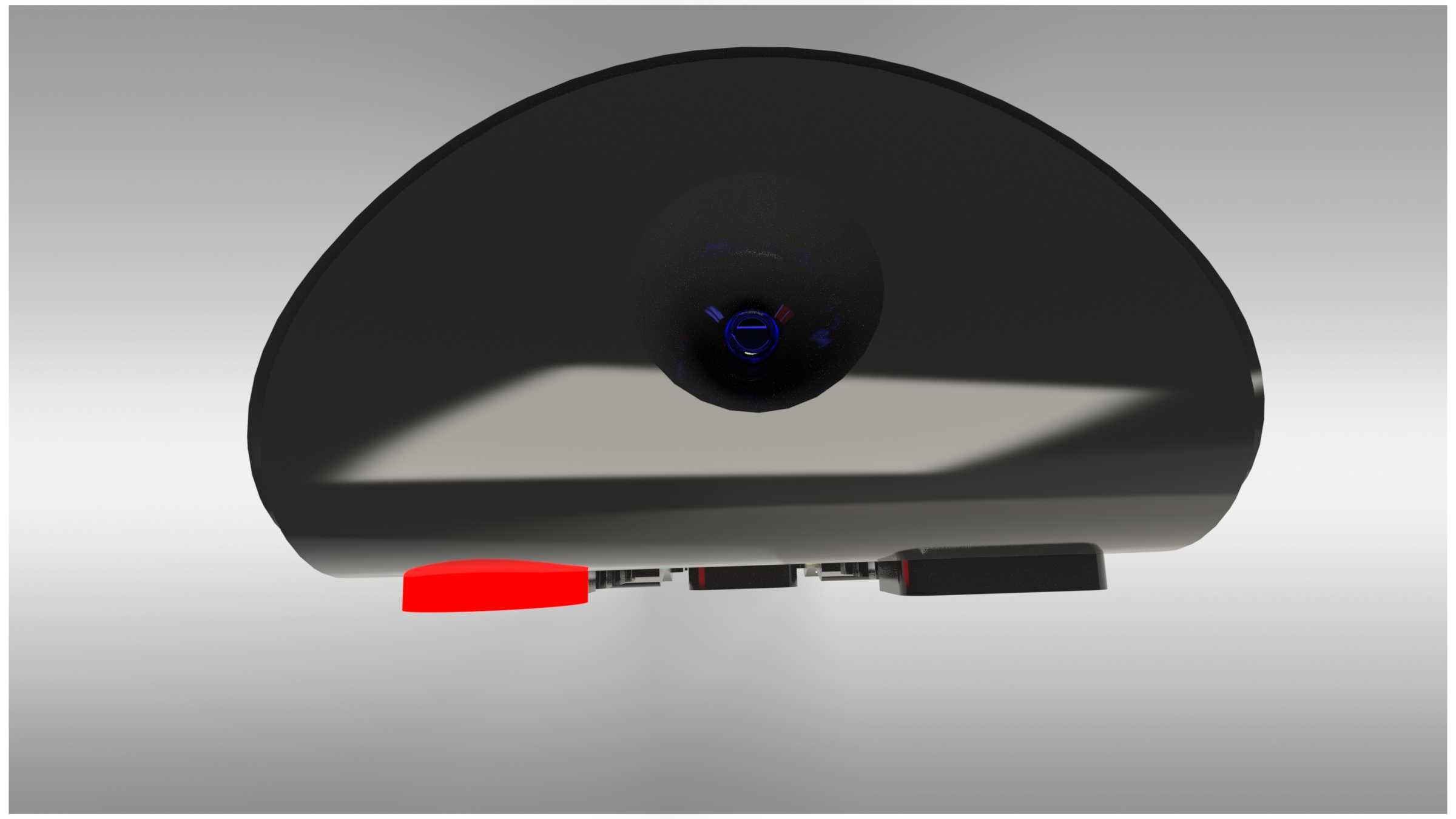

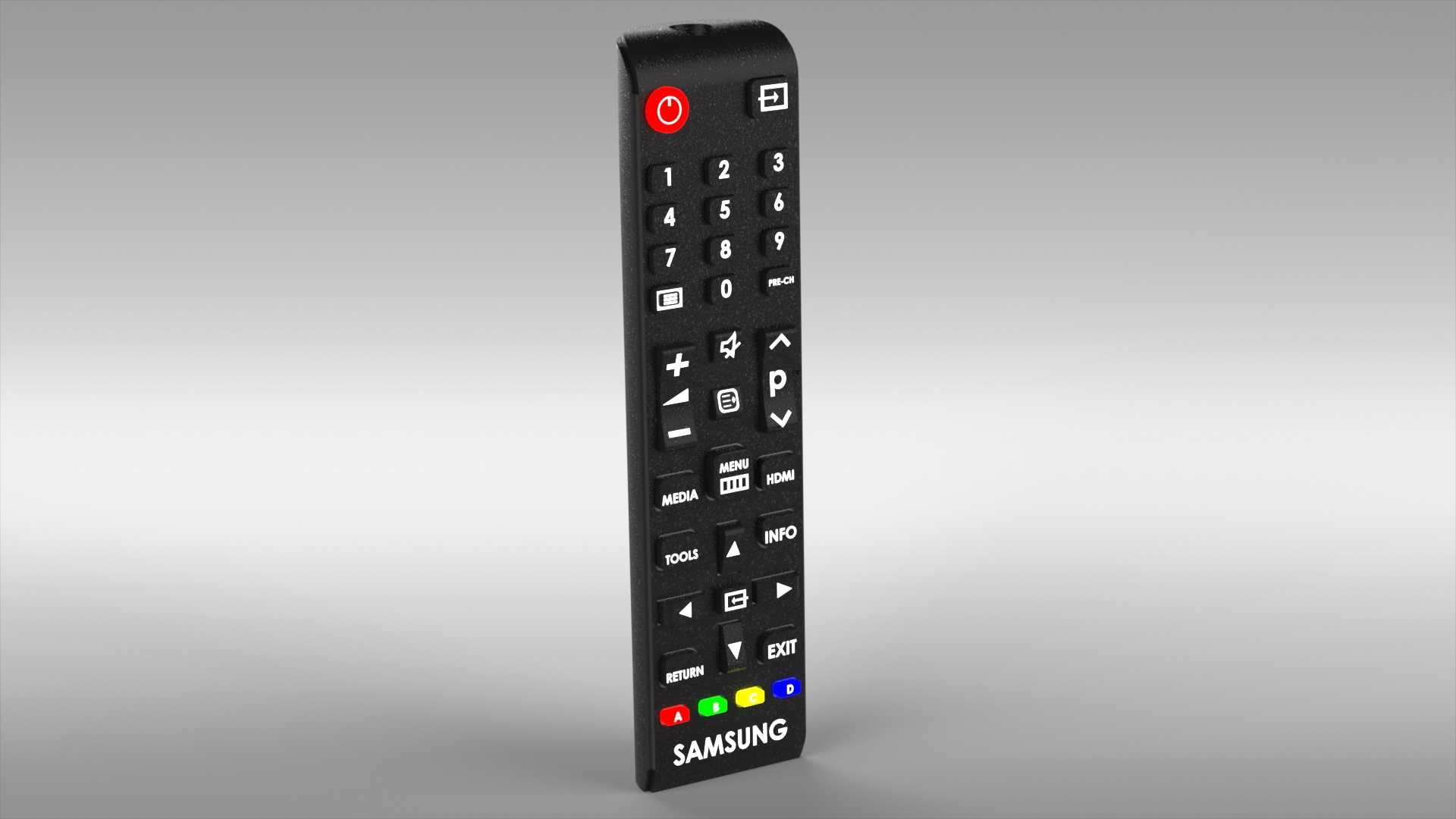

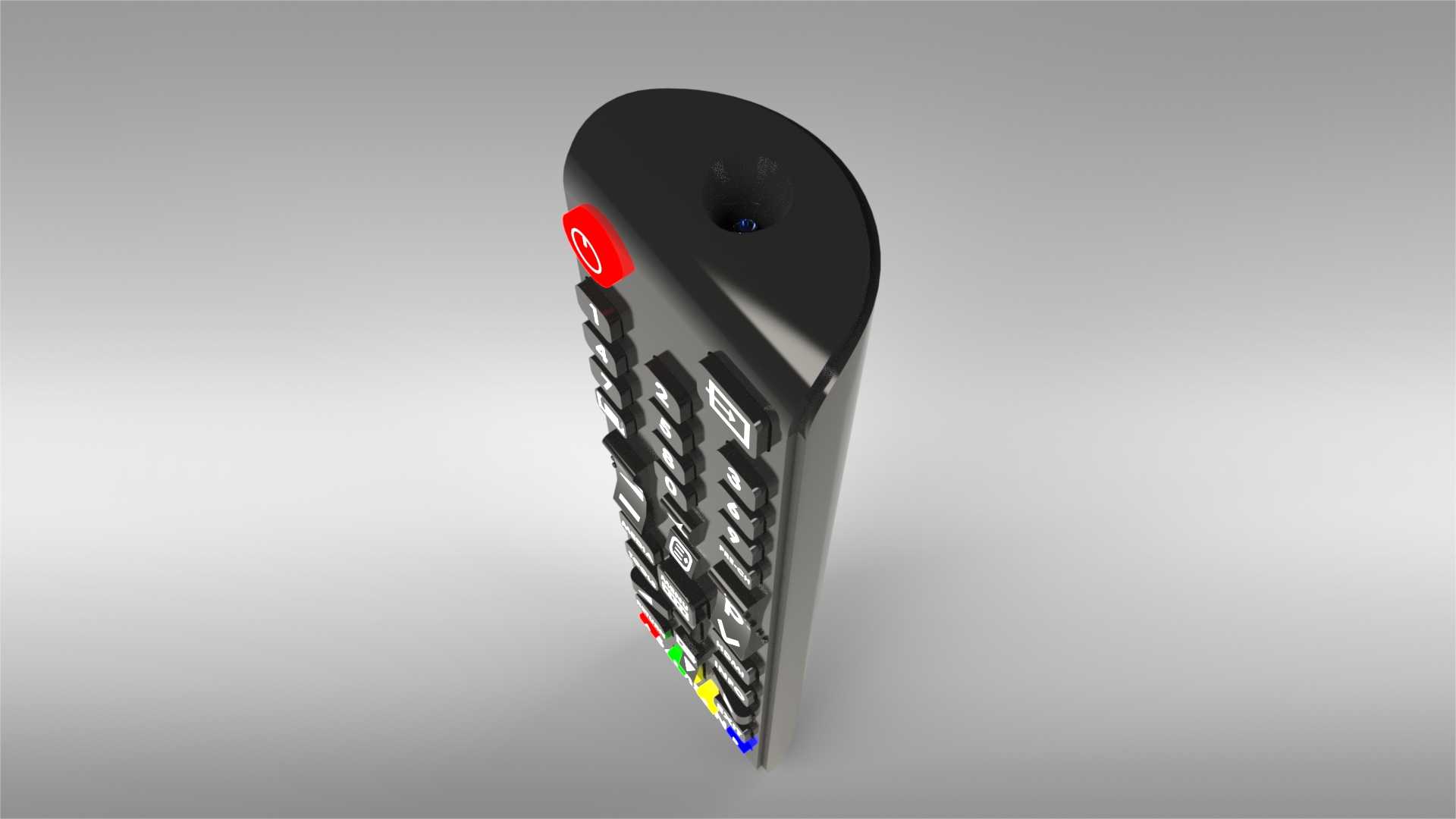

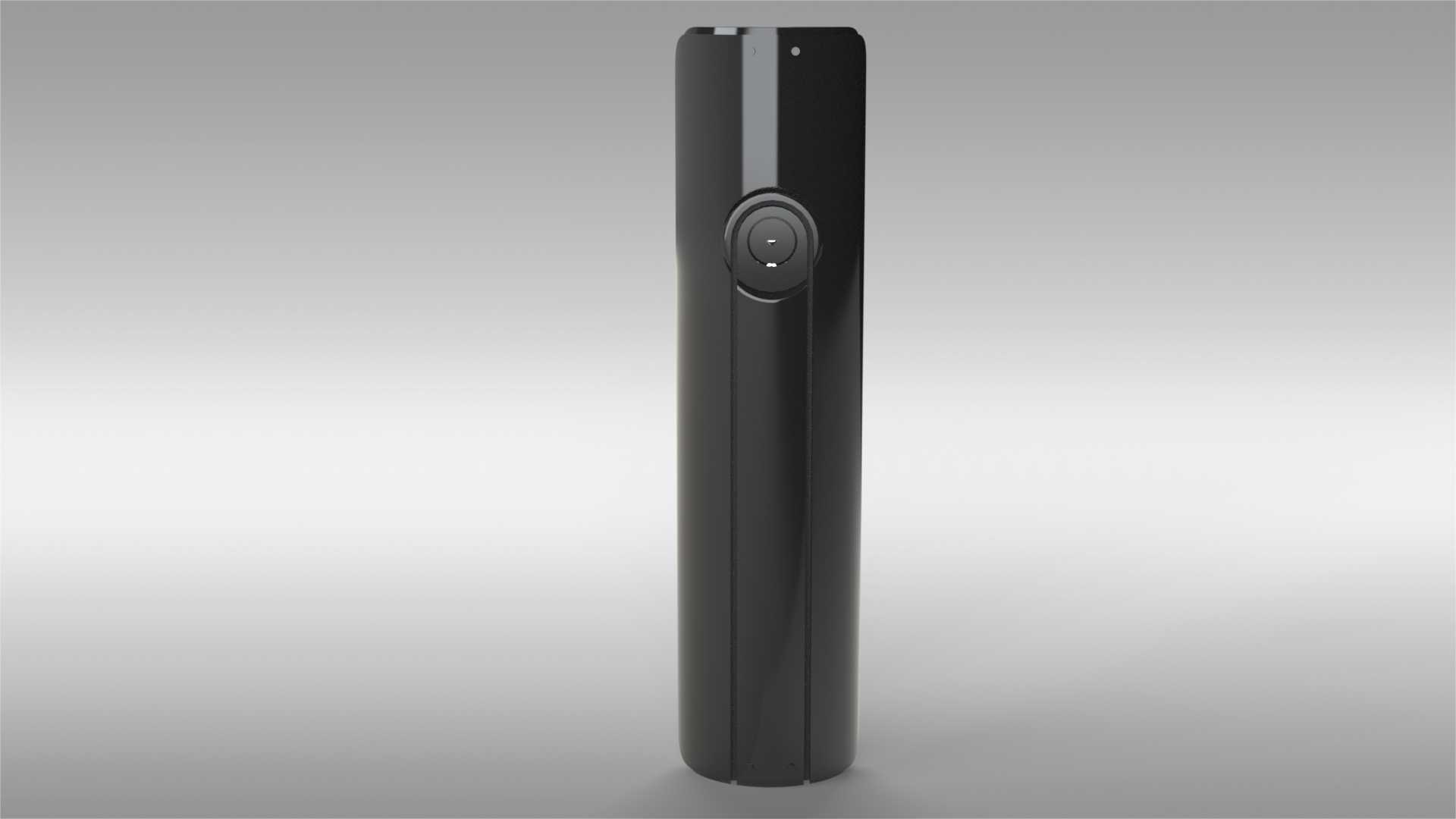

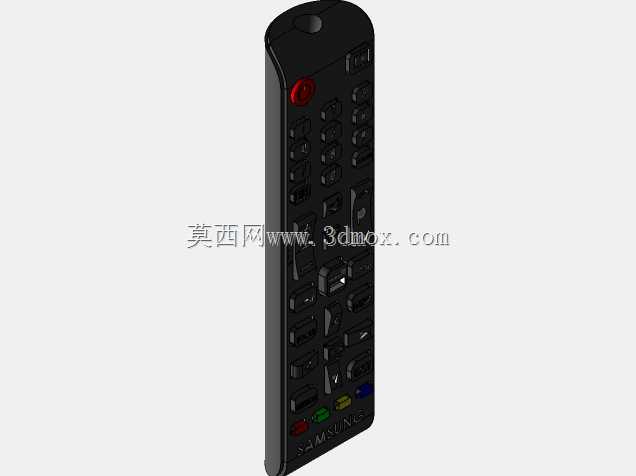

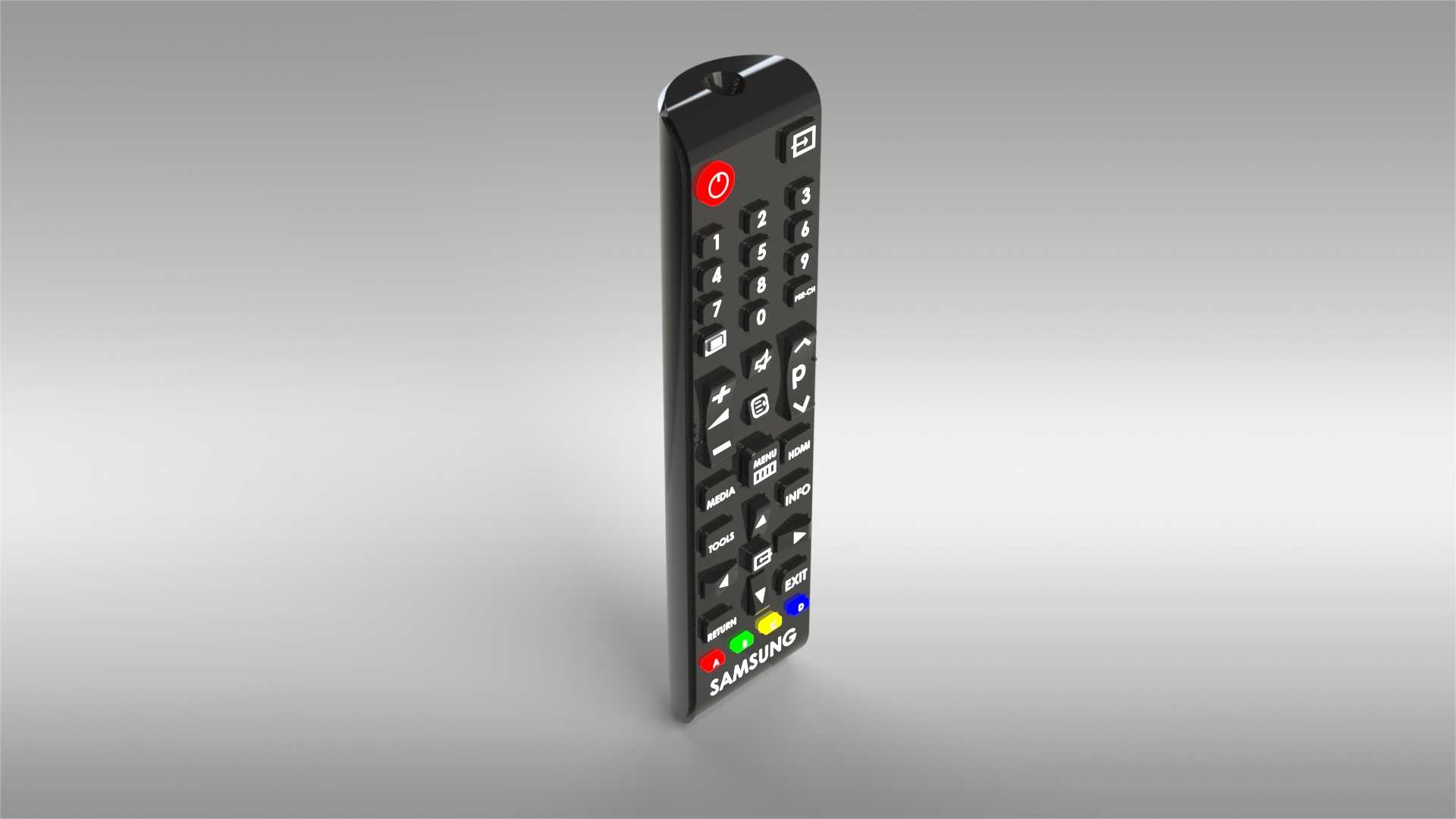

日常做消费电子结构件建模时，这类手持遥控器的建模逻辑和工业手持终端有不少共通之处，首先要明确它的核心使用场景是家庭客厅环境，用户单手握持操作，所有按键的排布必须贴合拇指的活动范围，这也是建模前首先要确认的人机边界。先从外形轮廓搭建开始，先绘制主体的纵向引导线，遥控器整体是带微弧的长条形，背部做贴合掌心的曲面弧度，边缘做R1.2的圆角过渡，避免握持时硌手，整体长度控制在180mm左右，宽度42mm，厚度最薄处18mm，顶部做挂绳孔的结构预留，孔径2.5mm，满足用户悬挂收纳的需求。按键区域的排布是建模的核心部分，首先区分功能分区：最顶部是电源按键，做红色凸起标识，和周边黑色壳体形成视觉区分，按键凸起高度1.2mm，按压行程预留0.8mm；往下是数字按键区，12个按键做矩阵排布，按键间隙留0.5mm，避免按压时卡滞；再往下是功能控制区，包含方向导航、音量频道调节、多媒体控制按键，每个按键的表面做微凹的弧度，贴合指腹的接触形态，底部做品牌标识的丝印位置预留，表面做晒纹处理的区域划分，避免手持时留下指纹痕迹。建模过程中先做主体壳体的实体拆分，分成前壳和后壳两个部分，前壳预留所有按键的安装孔位，孔位和按键的配合间隙留0.15mm，满足装配公差要求，后壳预留电池仓的安装位置，电池仓盖做卡扣结构的配合位，卡扣的扣合量预留0.6mm，保证开合顺畅不会松脱。渲染阶段要注意不同材质的质感区分，壳体采用哑光ABS材质，粗糙度设置在0.6左右，按键部分采用软胶材质的质感，彩色功能键做高饱和度的色彩区分，电源键的红色、功能区的黄绿蓝三色按键要和黑色主体形成明确的视觉层级，方便用户在暗光环境下也能快速定位按键。实际建模时要注意整体的重心位置，把电池仓的位置设置在握持区的中心，保证用户单手握持时不会出现头重脚轻的情况，所有边角的圆角要做连续过渡，避免出现曲面褶皱，按键的字符位置要居中对齐，每个按键的字符大小控制在3mm以内，保证清晰可辨的同时不会显得拥挤。这类遥控器的模型除了用于产品结构验证，也可以用于家电场景的渲染素材、交互设计的原型验证，建模时要把所有的装配间隙都做出来，不要做成整体实体，方便后续做爆炸图、装配动画的衍生制作，壳体的壁厚统一设置在2mm，筋位厚度1.2mm，符合注塑生产的工艺要求，避免出现壁厚不均导致的缩水问题。
