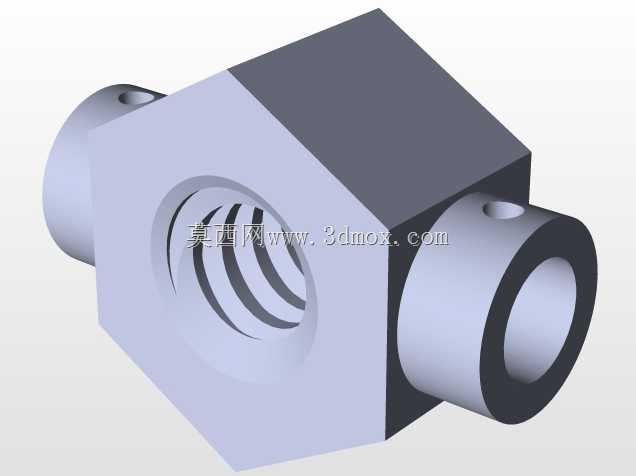

日常车辆维保场景里,换胎、底盘检查这类作业都离不开稳定的顶升支撑,剪式顶升装置凭借折叠后占用空间小的特点,成为乘用车随车工具的主流选择。这款装置的核心传动采用梯形螺纹副,转动穿装在支架间的长杆,就能带动两侧铰接臂同步收拢或张开,把旋转输入转化为垂直方向的直线顶升力,螺纹自带的自锁特性可以在作业过程中锁止当前高度,避免负载状态下意外回缩,保障车底作业的安全。

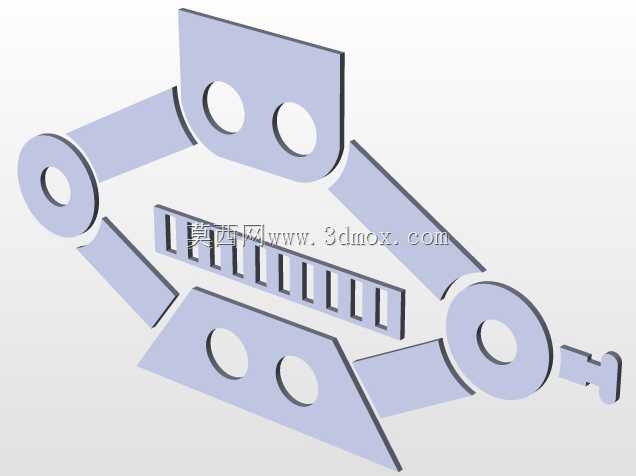

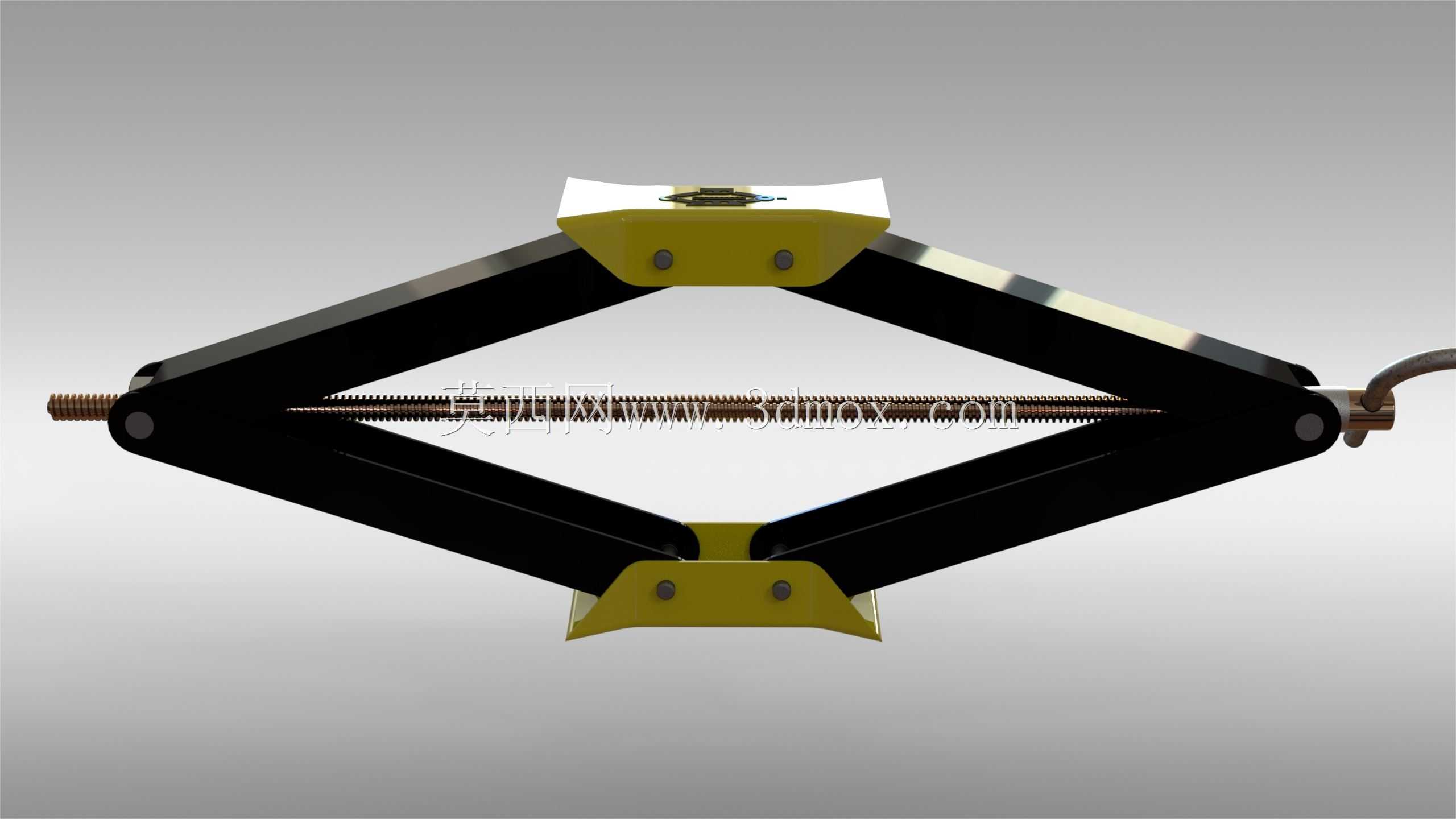

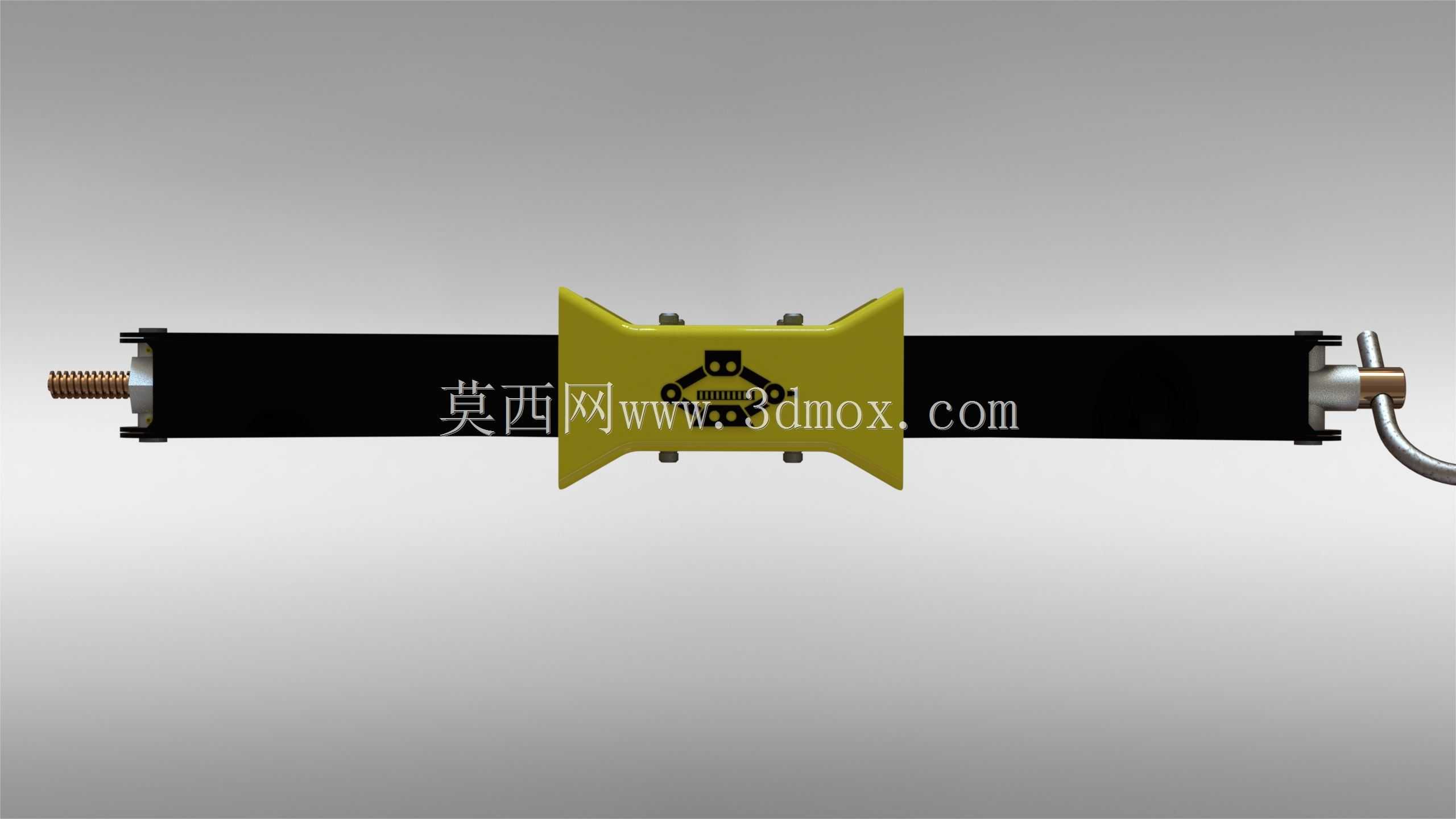

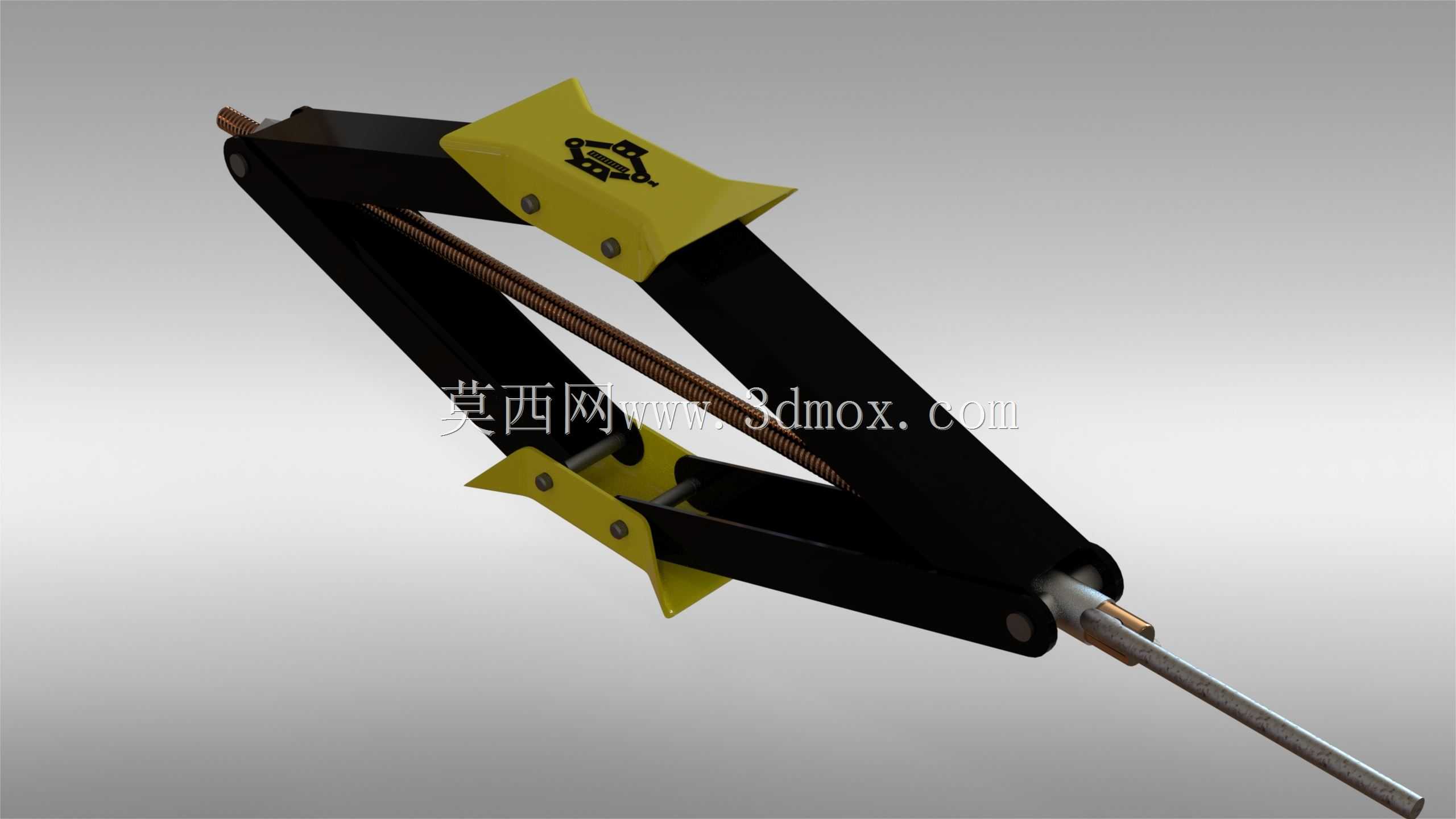

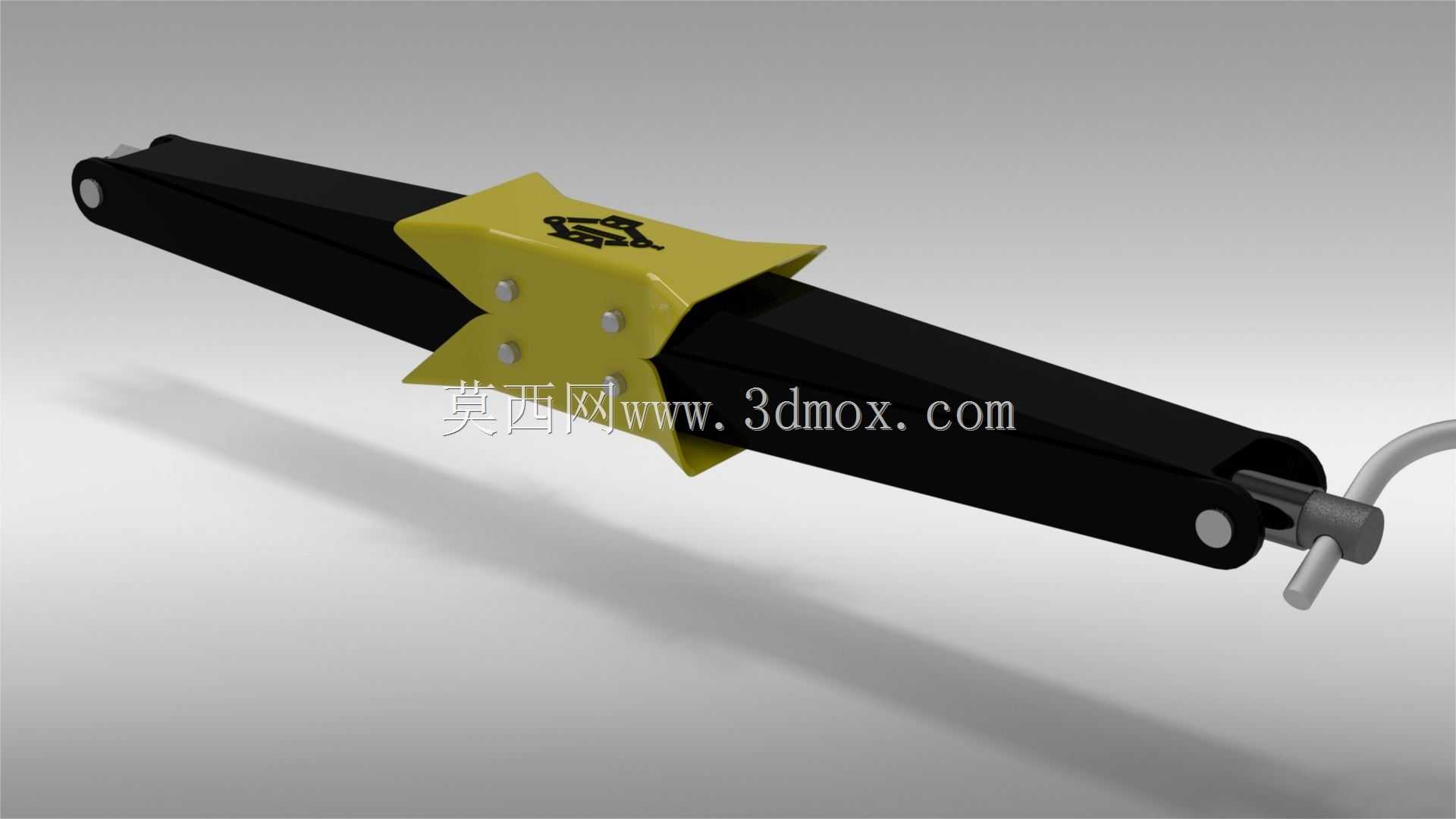

从结构布局来看,上下承托面分别对应车辆底盘的指定顶升点与地面接触位,两侧剪臂通过中部销轴形成交叉铰接结构,臂体采用钢板冲压成型,在控制整体重量的同时保证抗弯折刚度,两端的铰接孔位同轴度要求较高,建模时需要优先保证各铰接轴的装配间隙,既要让臂体摆动顺畅无卡滞,又不能因间隙过大出现顶升时的横向晃量。黄色的端盖部件既作为臂体端部的防护结构,也预留了标识刻印的平面,和黑色臂体形成明确的视觉区分,方便使用者快速识别承托受力区域。
设计过程中需要先明确顶升行程的上下边界:完全收拢状态下的总高度要能适配乘用车底盘侧裙的离地间隙,保证装置可以顺利塞入指定顶升点位下方;完全展开后的最大顶升高度要满足轮胎完全离地、留出足够拆胎操作空间的要求,两个极限位置都要在三维装配里做运动干涉检查,确认臂体、螺杆、端盖在全行程内不会出现碰撞。地面接触端的平面做了加宽处理,增大与地面的接触面积,降低在非硬化路面作业时的下陷风险,顶部承托位的造型贴合底盘加强筋的轮廓,避免顶升过程中出现滑脱。

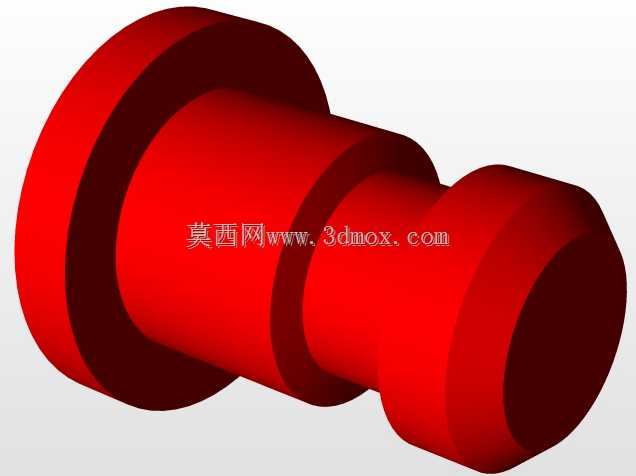

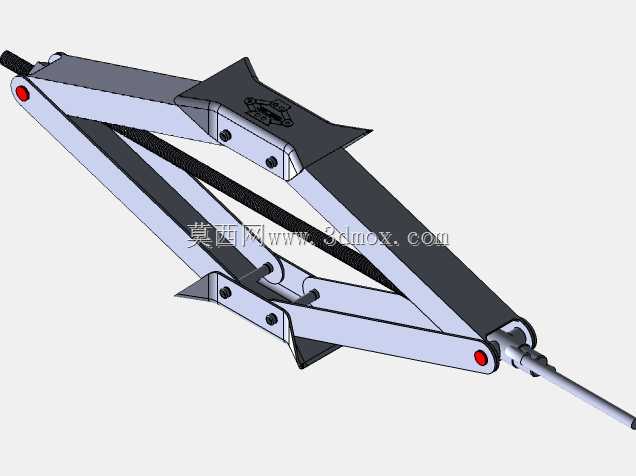

建模阶段先搭建铰接点的参数化骨架,把螺杆导程、臂长、铰接点间距这些核心参数关联起来,调整任意一项都能快速验证全行程的顶升高度与受力角度变化。所有销轴、螺杆、臂体都按实际装配关系做配合约束,能直接在软件里模拟整个升降过程,验证传动顺畅度与极限位置的结构合理性,这类结构也可拓展用于小型设备的水平调平、轻型构件的临时支撑场景,只需对应调整臂体厚度与螺杆规格即可适配不同负载需求。
