带滚轮复位弹簧的凸轮从动组件结构

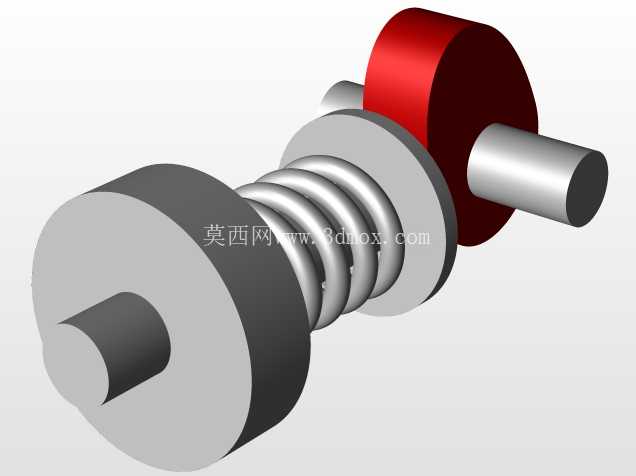

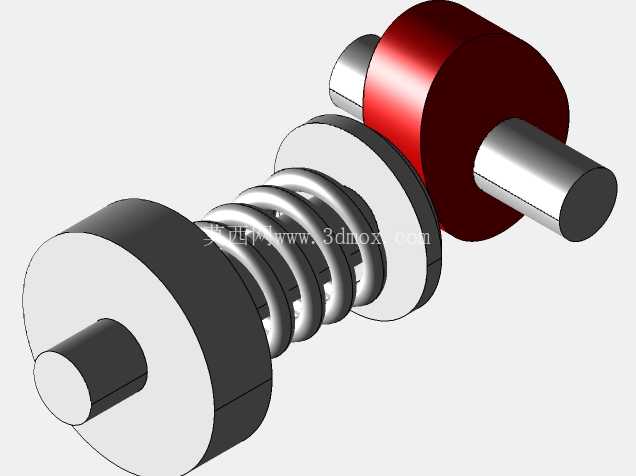

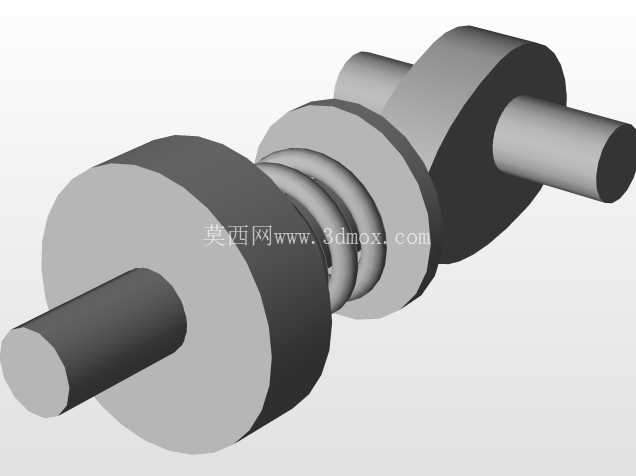

这套凸轮从动组件是自动化传动链路里的核心执行端部件，常见于各类需要将凸轮旋转运动转化为直线往复动作的设备中，比如轻工包装线的间歇送料机构、纺织机械的开口提综结构、小型冲压设备的送料顶出单元，甚至部分内燃机的配气机构里也能看到同原理的结构变体。从结构组成来看，整套组件从上到下分为顶部限位座、复位螺旋压缩弹簧、导向杆身、底部滚轮接触端四个核心部分，各部件的配合精度直接决定了整套传动的响应速度与磨损寿命。

设计这套结构的时候，首先要考虑的是接触端的摩擦损耗问题，传统的平底从动件在和凸轮轮廓接触时是滑动摩擦，长时间高速运行会出现接触面磨损不均、传动精度偏移的问题，所以底部采用带内嵌轴承的滚轮结构，把滑动摩擦转化为滚动摩擦，能大幅降低接触副的磨损速率，同时减少传动过程中的功率损耗，适配更高转速的凸轮运行工况。滚轮的宽度设计要比配合的凸轮轮廓厚度宽出1.5-2mm，避免安装同轴度误差导致滚轮脱出凸轮工作面，滚轮中心的销轴采用过盈配合压入杆身下端的安装槽，同时在销轴两端做铆边处理，防止高速往复运动中销轴窜动脱落。

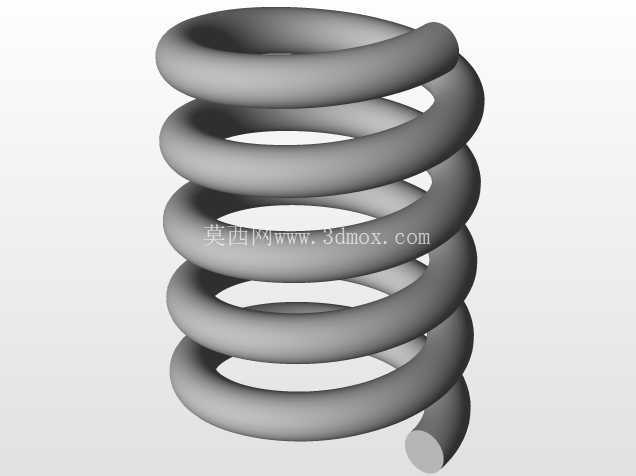

复位弹簧的选型是整套结构设计的核心要点之一，弹簧的线径、中径、有效圈数要匹配凸轮的升程曲线和从动端的负载重量，既要保证凸轮回程阶段能快速把从动件压回凸轮轮廓面，避免出现从动件和凸轮表面脱离的飞脱现象，又不能让弹簧预紧力过大，否则会增加凸轮驱动的扭矩负载，加剧凸轮轮廓的磨损。弹簧的上下两端都做了磨平处理，上端面和顶部限位座的下表面完全贴合，下端面抵在杆身的轴肩位置，避免弹簧压缩过程中出现偏斜卡滞。顶部的限位座是圆盘式结构，外径比弹簧中径大4mm左右，既可以给弹簧提供稳定的支撑面，也能作为从动件上行的限位结构，当从动件运动到上止点时，限位座会抵在设备的安装盖板上，限制超程运动，避免从动件脱出安装导套。

杆身部分采用阶梯轴设计，和设备安装位的导套配合的轴段要做磨削加工，表面粗糙度控制在Ra0.8以内，保证往复运动的顺滑度，导套的配合间隙选H7/g6的间隙配合，既不会因为间隙过大出现运动卡滞，也不会因为间隙过小出现热胀抱死的问题。安装边界方面，整套组件的安装需要在设备的安装板上加工对应直径的导向通孔，孔的轴线要和凸轮的回转中心保持垂直，垂直度公差控制在0.02mm以内，否则会导致杆身运动时出现偏磨，滚轮和凸轮轮廓接触不均，局部磨损加剧。滚轮的下边缘要比杆身的最下端低2mm左右，保证运动全程都是滚轮表面和凸轮轮廓接触，不会出现杆身磕碰凸轮的情况。

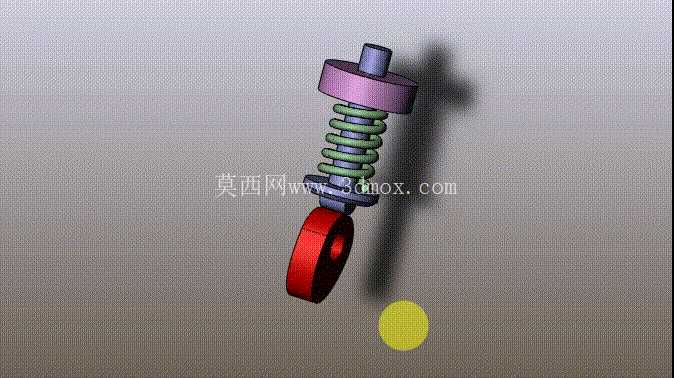

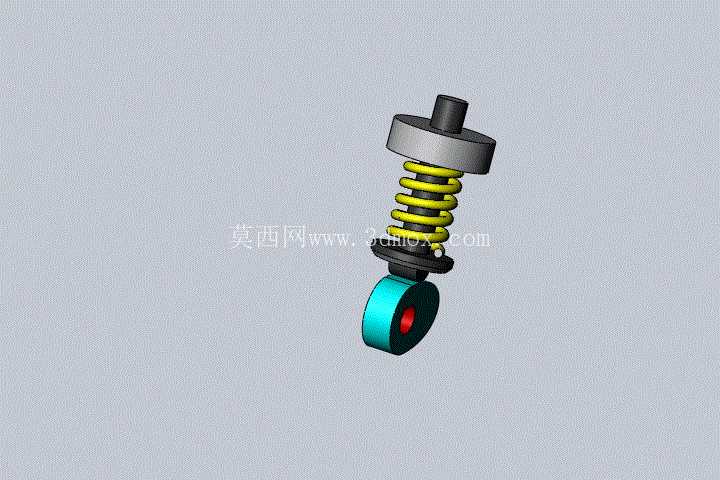

在实际工况应用中，这套结构的升程完全由配合的凸轮轮廓决定，设计时要提前核算从动件的运动行程，保证弹簧的最大压缩量在弹簧材料的许用变形范围内，避免弹簧出现压并失效。如果应用在有粉尘或者切削液的工况中，还需要在杆身和导套的配合位置加装防尘密封圈，避免杂质进入配合面加剧磨损。整套结构没有冗余的复杂零件，拆装维护十分方便，只需要拆下顶部限位座就可以更换复位弹簧，拆下滚轮销轴就可以更换磨损的滚轮，不需要整体更换整套组件，能有效降低设备的后期维护成本。在建模过程中，各部件的配合公差都做了对应标注，弹簧的螺距、有效圈数都按照实际选型参数建模，滚轮内部的轴承安装位也预留了标准轴承的装配尺寸，可以直接导出工程图用于生产加工，也可以导入多体动力学软件做运动仿真，验证不同凸轮转速下从动件的运动加速度、弹簧受力变化，提前排查共振、飞脱等潜在设计问题。
