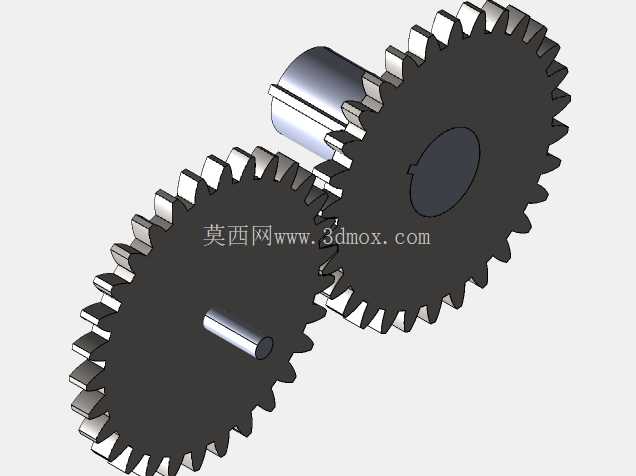

高精度啮合正齿轮动力传输结构设计

这套正齿轮动力传输结构，核心服务于中小功率定传动比的动力传递场景，在轻工输送设备、小型机床进给机构、自动化生产线的工位转位单元里都能见到同类结构的应用，这类传动结构不需要复杂的变速调节，核心诉求是传动平稳、载荷传递效率高，能在长期连续运转下保持稳定的啮合精度，不会因为长期载荷冲击出现齿面偏磨、传动间隙超差的问题。

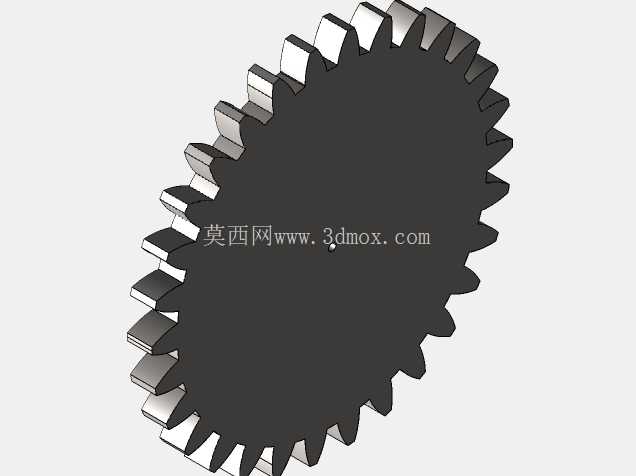

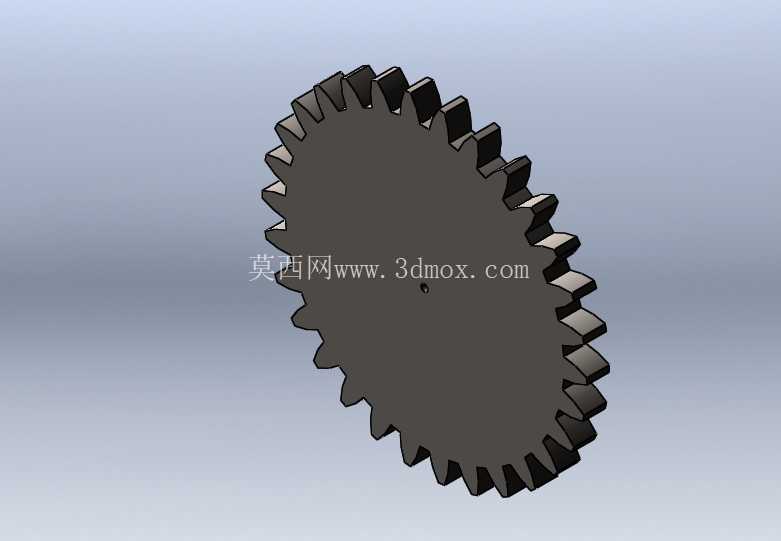

从实际功能特性来看，这套结构采用的是标准渐开线齿形设计，齿廓曲线经过参数化拟合，啮合过程中重合度控制在1.2以上，能保证至少一对轮齿在啮合退出前，下一对轮齿已经进入啮合状态，避免了传动过程中的冲击、卡顿问题，相比斜齿轮传动，正齿轮没有轴向分力，对支撑轴承的轴向载荷要求更低，能简化两端支撑结构的设计，降低整体装配的复杂度。两个啮合齿轮的齿数经过匹配计算，传动比误差控制在允许范围内，能准确匹配输入端动力的转速输出要求，适配常规的旋转动力输入源，不管是小型直流驱动单元还是常规的电机输出轴，都能通过对应的轴孔配合完成动力接入。

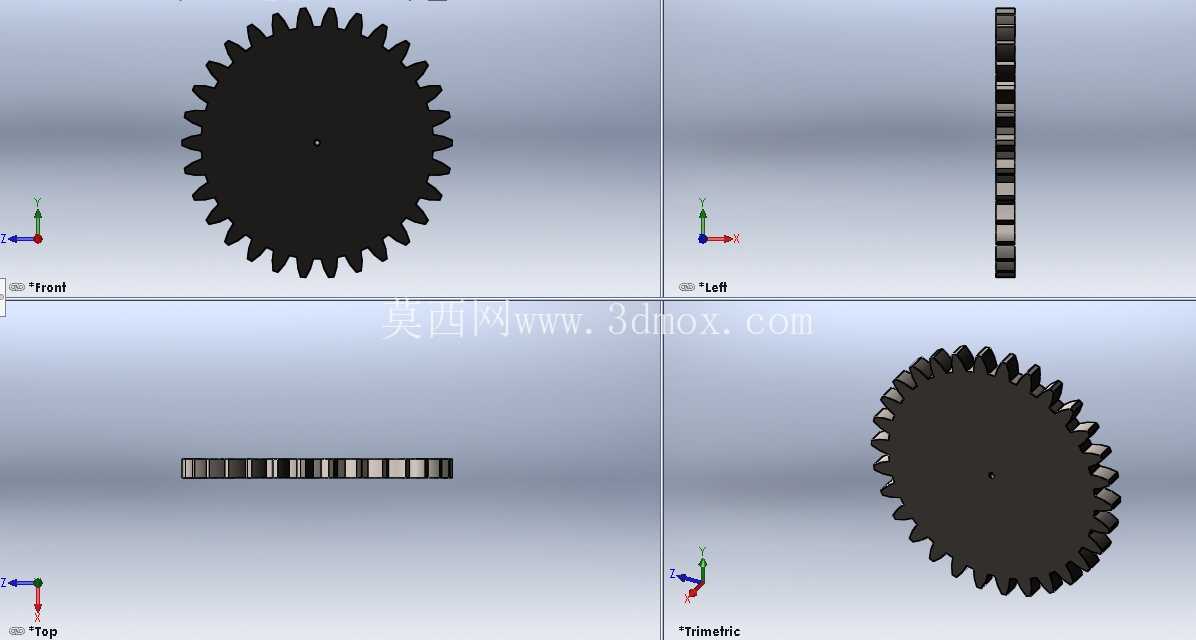

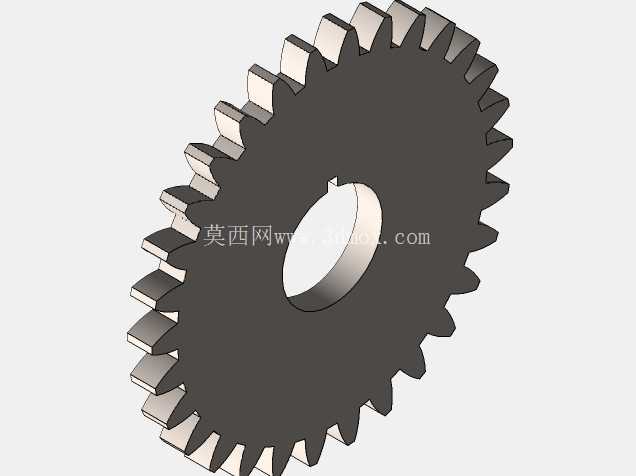

设计过程中首先确定的是安装边界尺寸，两个齿轮的中心距严格按照模数、齿数计算的理论值预留公差，中心距偏差控制在IT7级精度范围内，避免因为中心距过大导致齿侧间隙超标，出现传动回差，也不会因为中心距过小导致轮齿啮合卡滞，加剧齿面磨损。齿轮的轴孔采用基孔制配合设计，和配套的传动轴采用过渡配合，装配时不需要额外的复杂工装就能完成压装，轴端预留了对应的轴向固定位置，可以加装轴用挡圈或者锁紧螺母，避免齿轮运转过程中出现轴向窜动。齿宽的设计匹配传递的额定扭矩，在保证齿面接触强度足够的前提下，没有过度增加齿宽尺寸，避免不必要的材料浪费，同时也控制了整体结构的重量，适合安装在空间紧凑的设备内部。

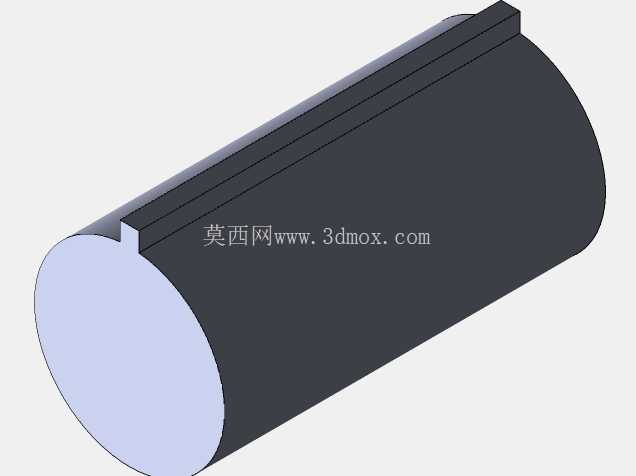

从实际使用的角度出发，这套结构的齿顶圆、齿根圆都做了对应的圆角过渡，齿根处没有应力集中的尖角，能在传递冲击载荷时避免齿根断裂的风险，齿面的啮合区域经过参数校验，啮合接触斑点能覆盖齿面70%以上的有效工作区域，不会出现局部偏载的问题。输入端的连接结构做了适配性设计，能直接对接常规的动力输出端，不需要额外加装转接法兰，输出端的轴伸尺寸也预留了标准的键槽位置，能通过平键连接带动后续的负载结构，保证扭矩传递的可靠性，不会因为长期正反转出现键槽磨损、连接松动的问题。

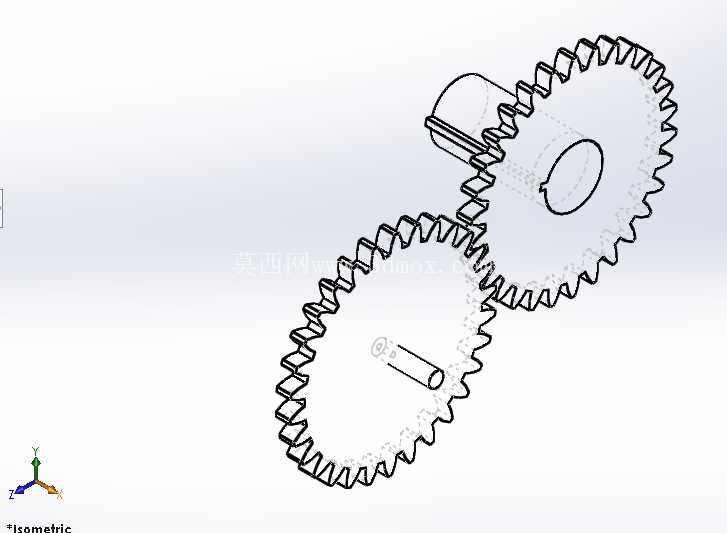

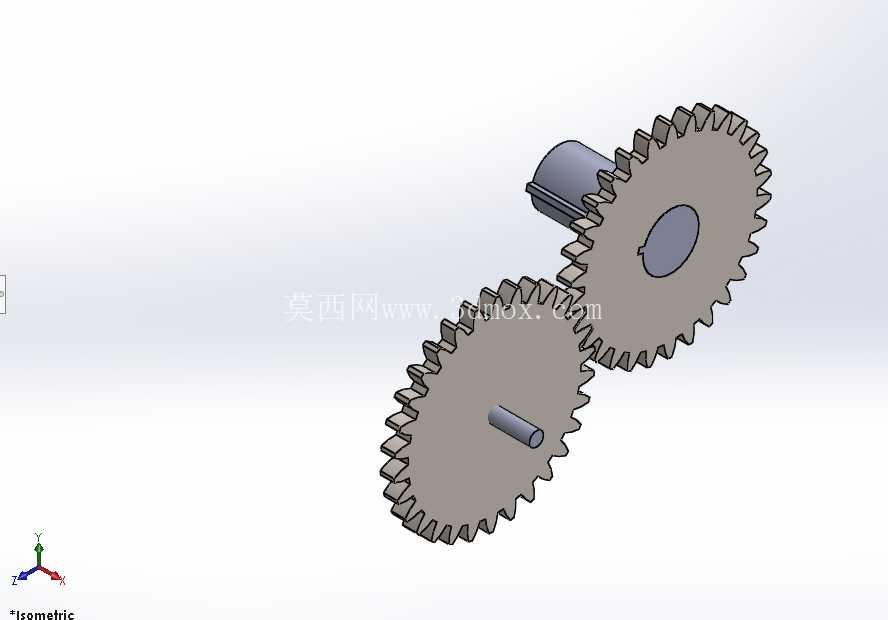

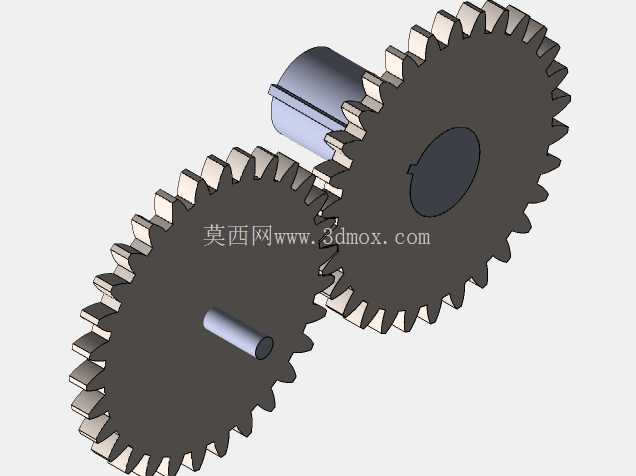

在装配逻辑上，这套结构不需要复杂的调整工序，只要将两个齿轮分别固定在对应的传动轴上，保证两端轴的平行度误差在允许范围内，就能实现平稳啮合，日常维护只需要定期在齿面添加润滑脂，就能降低齿面磨损，延长整体结构的使用寿命，适合在没有密闭润滑腔的开式传动场景下使用，也能适配有润滑油喷淋的闭式传动环境，结构本身的兼容性较强，能根据不同的安装场景调整轴伸长度、键槽尺寸，不需要重新设计齿形部分的参数，能大幅缩短同类传动结构的设计周期，给结构设计人员提供可靠的参数参考，避免从零开始计算齿形参数、校核强度带来的重复工作量。
