双折式室内门对接铰链结构设计

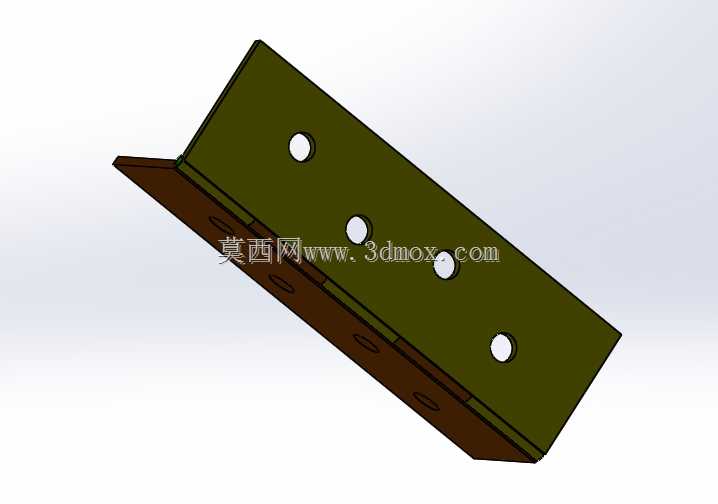

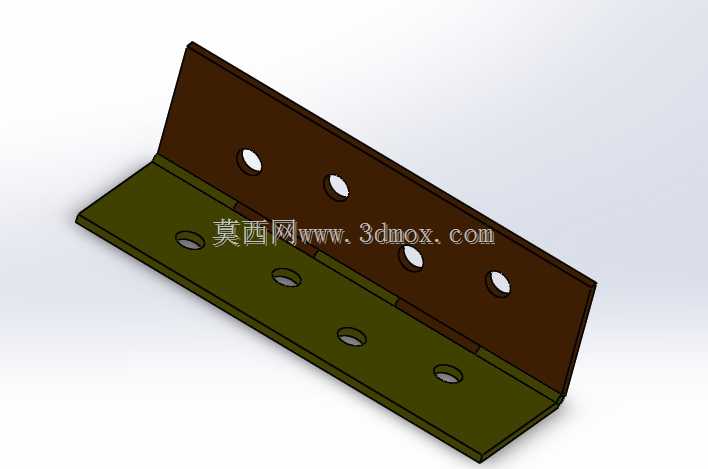

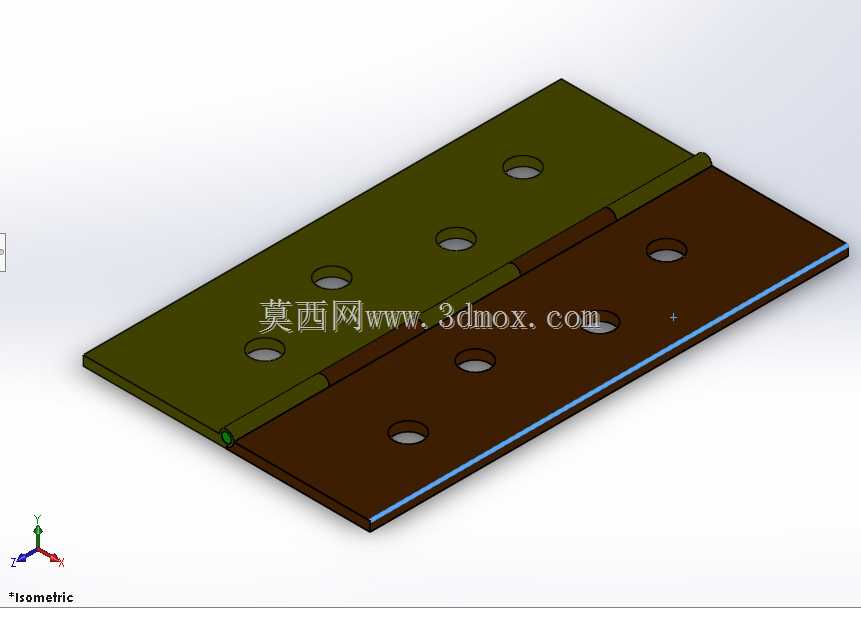

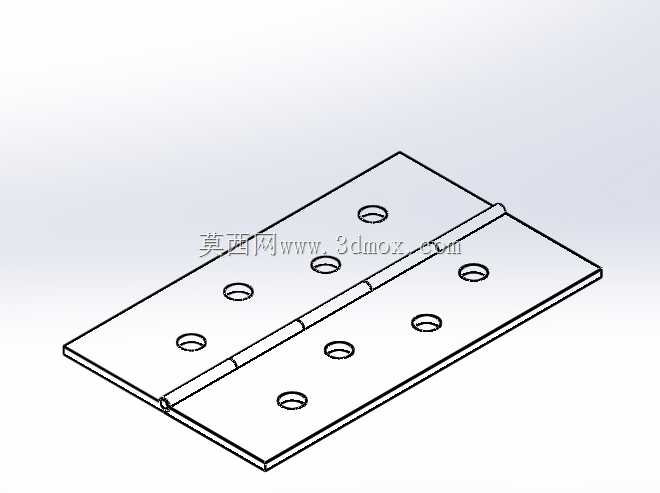

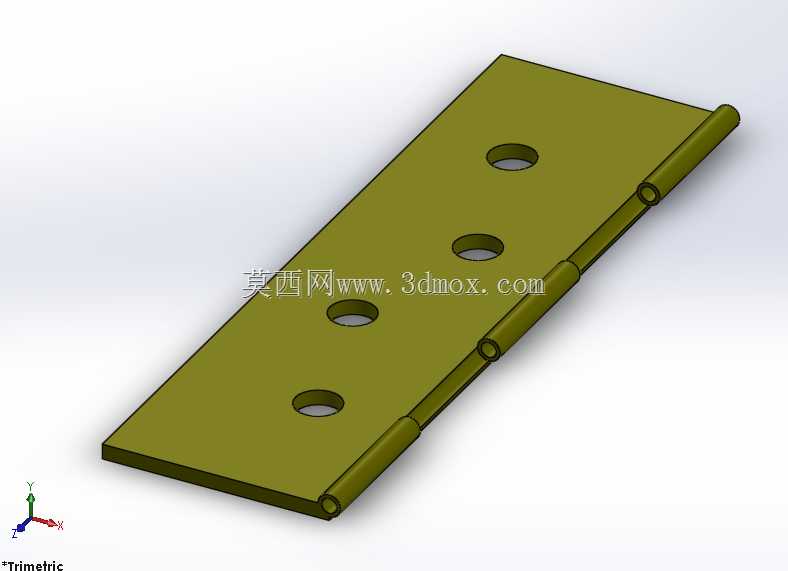

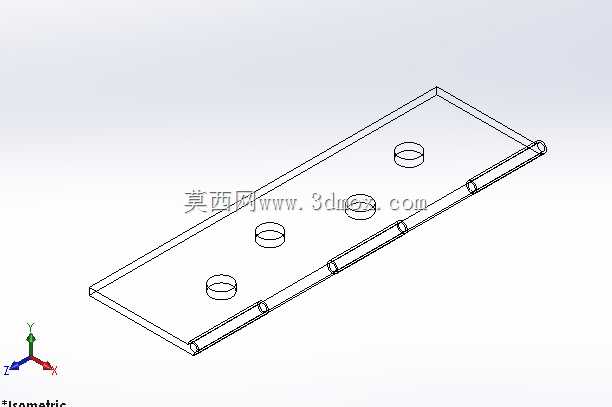

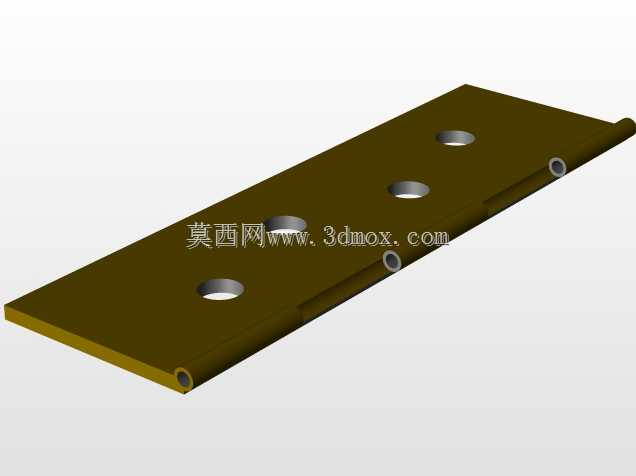

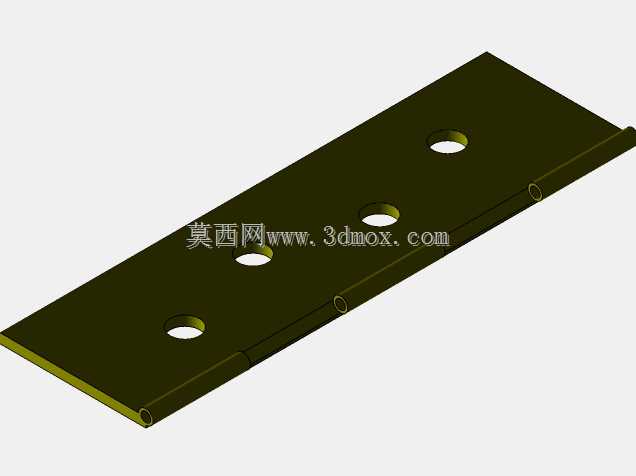

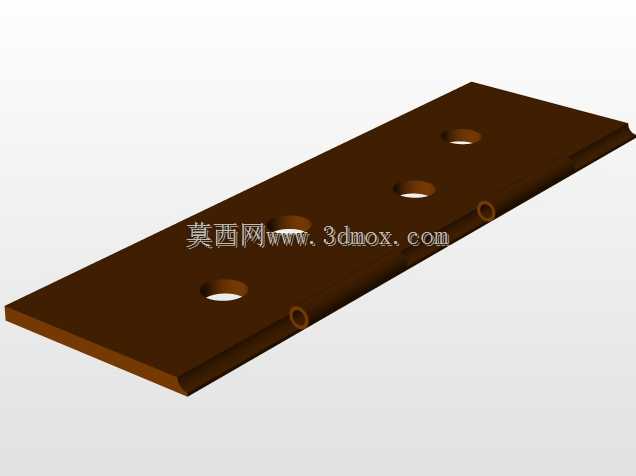

　　在室内装饰装修、装配式内装以及小型柜体、设备舱门的结构设计场景中，铰接连接件是实现部件相对转动的核心基础零件，本次呈现的双折式室内门对接铰链，正是针对平开门与门框边缘齐平安装需求开发的专用铰接结构。不同于普通外露式合页，该铰链采用L型折弯的双页片结构，两个页片分别对应门框与门扇的安装面，其中一个页片贴合门框侧边的安装平面，另一页片贴合门扇的侧边端面，合页转动轴线位于门扇与门框的拼接缝位置，能够实现门扇关闭状态下合页完全隐藏于拼接缝隙内，不会外露破坏门体的整体外观一致性，适配无框门、隐形门以及对外观整洁度要求较高的室内隔断门安装需求。

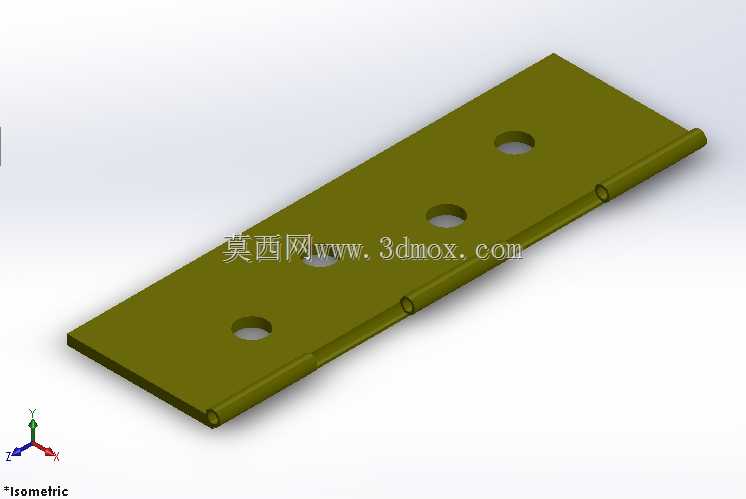

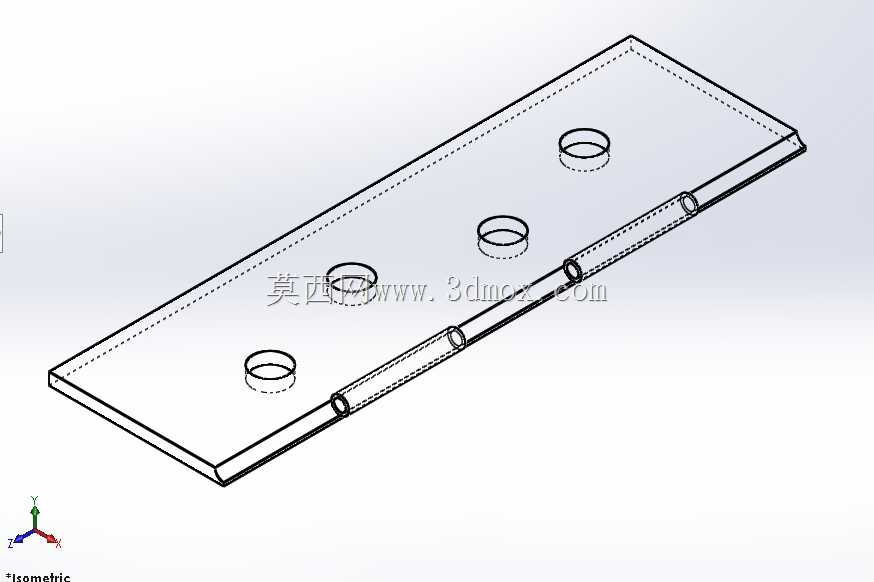

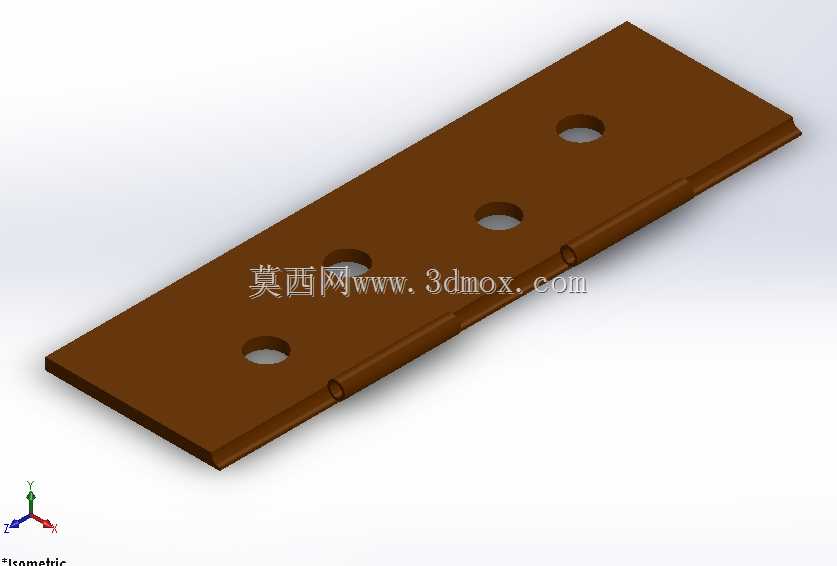

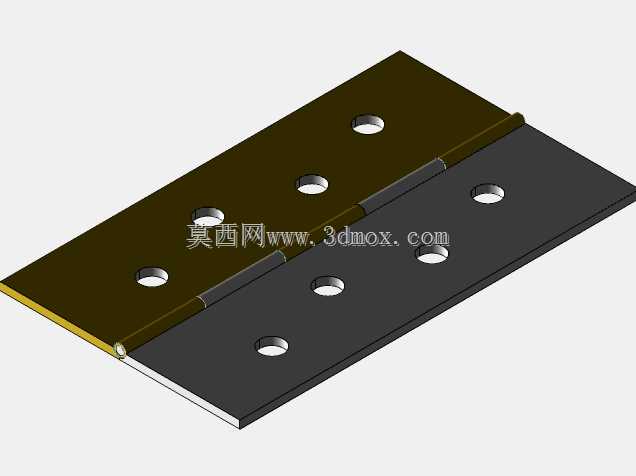

　　从功能特性来看，该铰链的转动副采用一体折弯的铰接边设计，两个页片通过连续的弯折连接带实现相对转动，无需额外配置销轴零件，减少了装配工序与零件数量，同时避免了销轴脱落、锈蚀导致的转动卡滞问题，转动角度覆盖0到90度的常规门扇开合范围，能够满足室内门日常开合的角度需求，转动过程中两个页片无干涉，开合阻尼均匀，不会出现门扇晃动、下坠的问题。在安装孔位的设计上，两个页片分别排布了多组圆形安装通孔，孔位沿页片长度方向均匀分布，能够适配常用的自攻螺丝或机丝螺丝安装，孔位间距参考了常规室内门、门框的型材壁厚与木质基材的握钉力要求，避免孔位过于靠近边缘导致基材开裂，同时多组孔位的设计能够分散门扇的承重载荷，将门扇重量均匀传递到门框安装面上，提升长期使用的结构稳定性，单组铰链可承载常规室内实木门、复合门的重量，大尺寸门体可通过多组铰链并排安装提升承重能力。

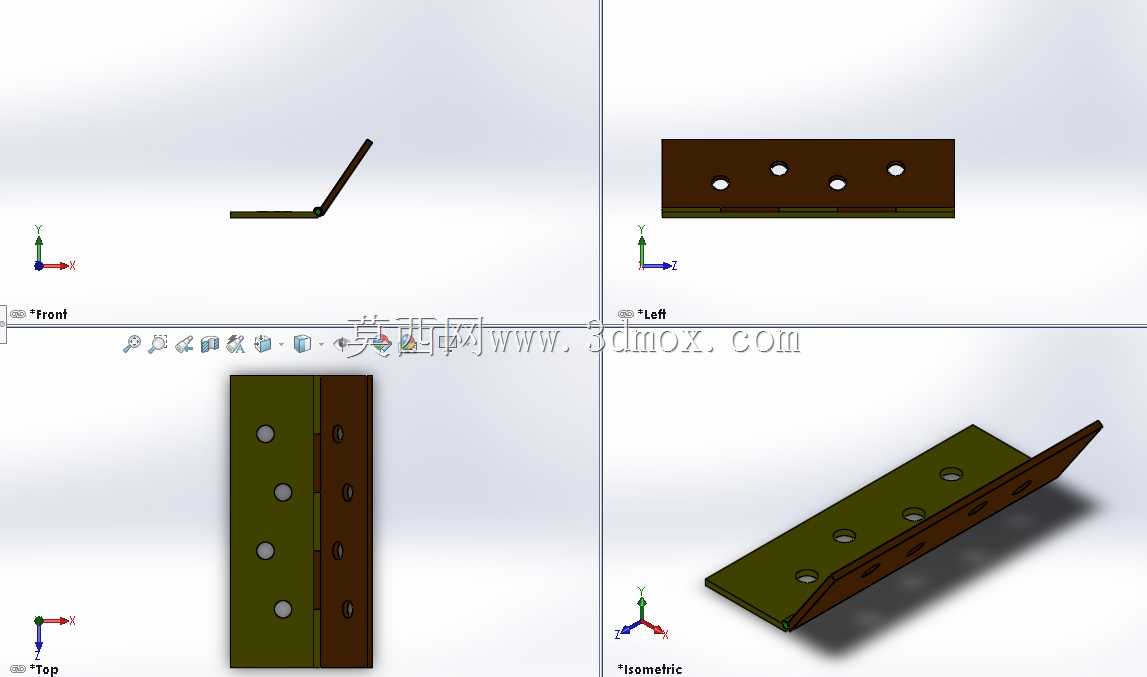

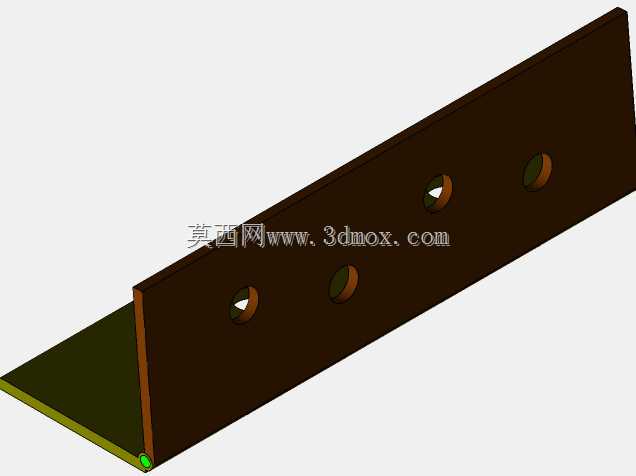

　　从设计思路层面，该铰链在建模阶段优先考虑了安装边界的适配性，页片的折弯角度严格控制为90度，折弯处采用小圆角过渡，既避免折弯处应力集中导致的页片断裂问题，也能保证安装时页片与门体、门框的安装面完全贴合，不会出现安装间隙导致的门体偏移。页片的厚度参考了常规五金合页的板材厚度标准，既保证足够的结构强度，在门扇频繁开合过程中不会出现页片变形，也不会因为厚度过大导致门体与门框之间需要预留过大的拼接缝隙，影响门体的密封与隔音效果。在实际选型应用中，设计人员需要根据门体的重量、材质以及安装场景确定铰链的使用数量，常规宽度800mm以内、重量30kg以下的室内门，在门体上下端各配置一组该款铰链即可满足使用需求，重量更大的实木门或者金属门则需要在中间位置增加一组铰链，分散承重载荷。安装时需要先在门框与门扇的对应位置预钻螺丝导向孔，避免直接打螺丝导致基材开裂，同时要保证上下铰链的转动轴线处于同一条直线上，否则会出现门扇开合卡滞、关闭后门缝不均匀的问题。

　　该铰链除了应用在室内木门上，也可适配小型设备的检修舱门、金属柜体的柜门、装配式隔断的连接节点等场景，只要是需要实现两个部件绕固定轴线相对转动、且要求连接件隐藏在拼接缝内的场景，都可以参考该结构进行适配调整，建模过程中对页片的孔位、长度、折弯尺寸都做了参数化预留，设计人员可以根据实际安装需求调整对应参数，快速生成适配不同安装场景的铰链结构，无需从零开始建模，大幅提升结构设计的效率。在结构强度校核层面，该铰链的受力点主要集中在铰接弯折处以及安装孔位周边，建模时针对弯折处做了应力集中优化，通过合理的折弯圆角设计分散开合过程中的交变应力，避免长期使用出现金属疲劳断裂的问题，安装孔位周边也预留了足够的实体厚度，保证螺丝锁紧后不会出现孔位开裂、滑丝的问题，整体结构经过反复的开合运动仿真验证，能够满足数万次开合的使用寿命要求，适配民用以及商用场景的门体使用需求。
