小型手推设备配套橡胶行走后轮结构设计

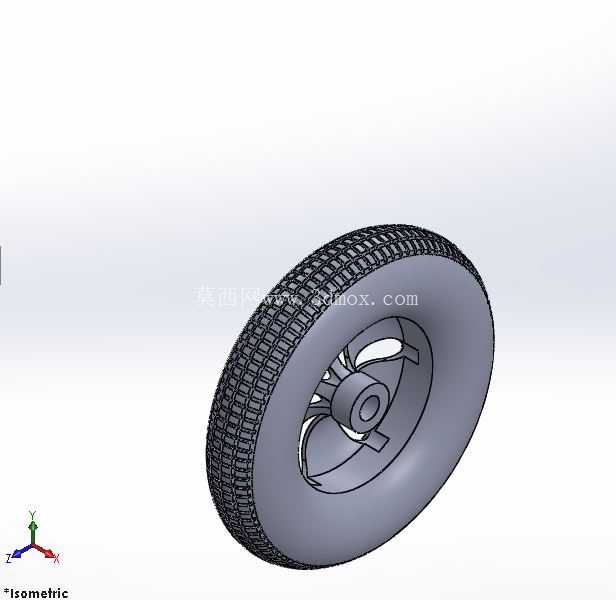

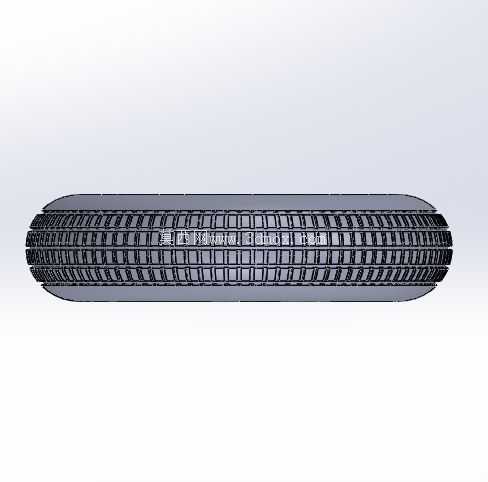

　　这款行走后轮主要适配轻型手推作业设备、小型移动工装台、家用便携机具等场景，作为设备的从动承重轮使用，日常工况下多在平整水泥地面、硬化铺装路面、车间环氧地坪上运行，承担设备主体及搭载物料的垂直载荷，同时配合前轮完成转向、直行移动动作，降低设备推移过程中的滚动阻力。从结构设计来看，整体采用橡胶胎体加一体式塑料轮毂的组合方案，胎面做了连续块状防滑花纹设计，花纹块的排布沿胎面周向均匀分布，花纹深度控制在合理区间，既能够在干燥铺装路面提供足够的抓地力，避免推移过程中出现打滑侧移，也不会因为花纹过深导致滚动阻力过大、推移费力的问题，同时块状花纹的边角做了小圆弧过渡，减少花纹块在频繁滚动过程中的应力集中，延长胎面的耐磨使用寿命。

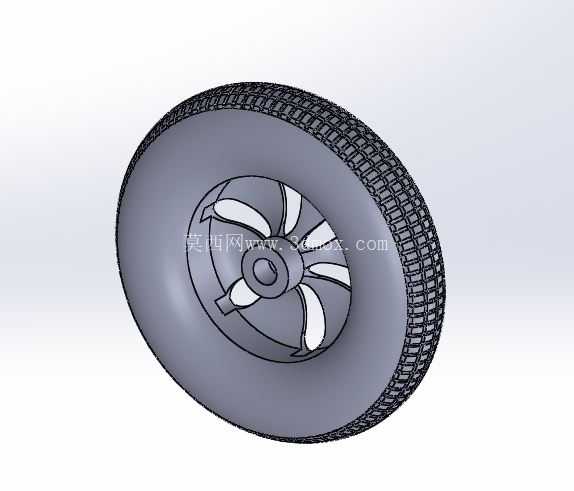

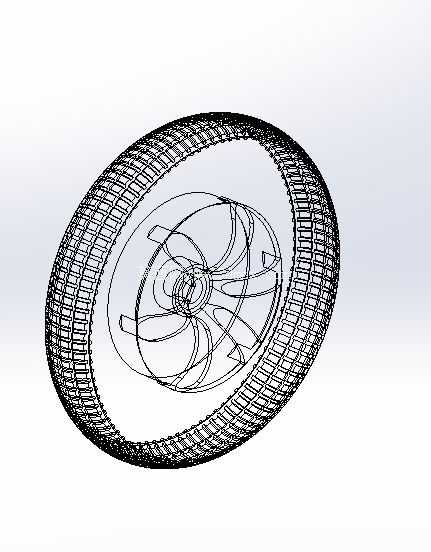

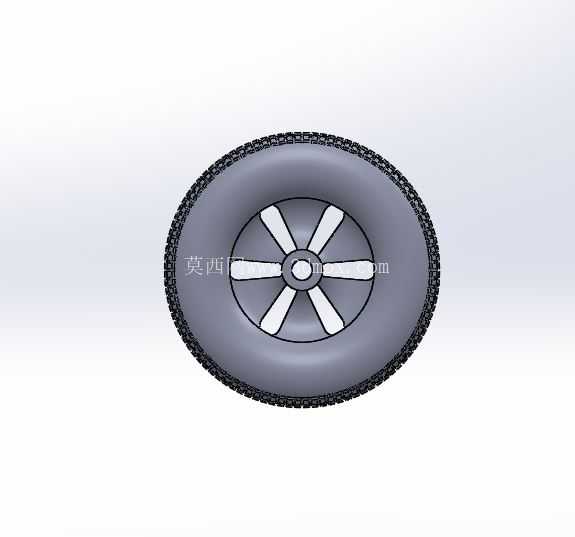

　　轮毂部分采用辐条式支撑结构，中心设置轴承安装位，安装位的内径尺寸匹配常规轻型轮组的通用销轴规格，周边的辐条采用流线型曲面设计，在保证轮毂整体结构强度、能够承受额定径向载荷的前提下，尽可能减少注塑成型的材料用量，降低零件自重，同时辐条的曲面造型能够避免应力集中，在设备经过小幅颠簸路面、承受瞬时冲击载荷时，辐条可以通过微小的弹性形变分散冲击力，避免轮毂出现开裂断裂的问题。

　　设计过程中首先明确了轮组的额定承重边界，结合适配设备的整体自重上限，反推胎体的厚度、轮毂的壁厚参数，胎体采用软硬适中的橡胶材质，邵氏硬度控制在适合轻型移动设备的区间，既能够在经过路面细小凸起时提供一定的缓冲效果，减少设备搭载的精密部件受到的振动冲击，也不会因为胎体过软导致承重后形变量过大、推移时出现晃动感。安装边界方面，轮毂中心的安装孔同轴度公差控制在机械设计常用的合理范围内，保证轮组安装到轮架上之后转动顺畅，不会出现卡滞、偏磨的问题；轮组的整体宽度、外径尺寸适配常规轻型脚轮的安装支架尺寸，不需要对现有通用轮架做额外修改就可以直接替换安装，通用性较强。

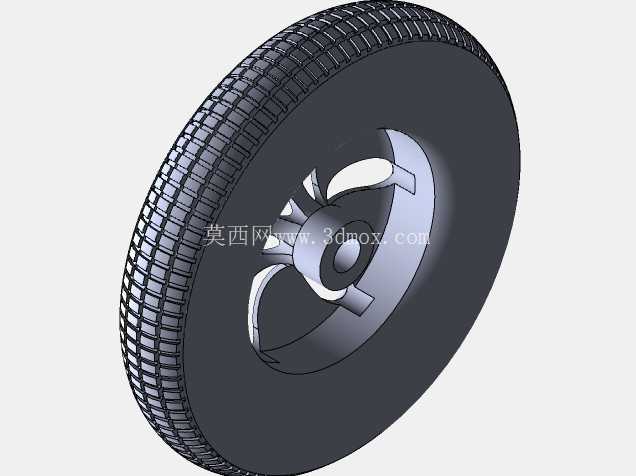

　　胎面和轮毂的结合面做了环形卡槽结构，橡胶胎体硫化成型时直接和轮毂卡槽嵌合为一体，避免长期使用过程中胎体和轮毂出现相对转动、脱开的故障。在实际使用场景中，这类后轮不需要额外的驱动结构，完全依靠人力推动设备实现转动，因此设计时重点控制了轮组的转动阻尼，中心安装位预留了标准轴承的安装空间，装配标准深沟球轴承之后，转动阻力小，即使搭载额定重量的物料，单人也可以轻松推移设备。同时考虑到车间内可能存在少量金属切屑、粉尘的工况，轮毂侧面的辐条间隙做了合理控制，避免大尺寸的杂物卷入轮组和轮架的间隙中造成卡滞，日常维护只需要定期清理胎面嵌入的细小杂物即可，不需要复杂的保养流程。从建模逻辑来看，先通过旋转特征做出胎体和轮毂的基础轮廓，再通过阵列特征完成胎面花纹、辐条结构的创建，最后对所有棱角位置做倒圆角处理，既符合注塑、橡胶硫化的工艺要求，避免零件出现尖锐边角带来的安全隐患，也能够减少零件在受力时的应力集中点，提升整体结构的可靠性。
