铸造工艺用枢轴导向连接构件

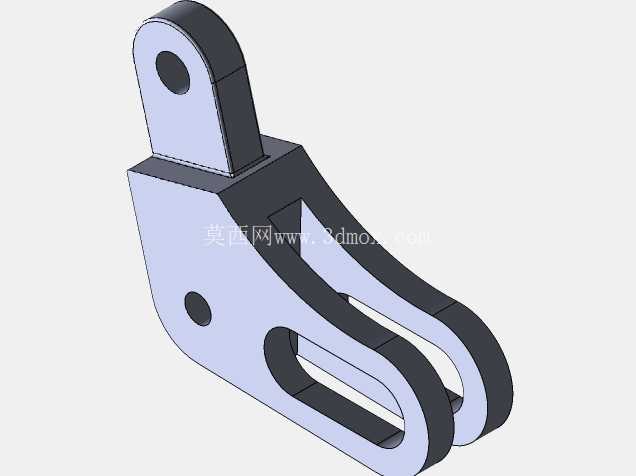

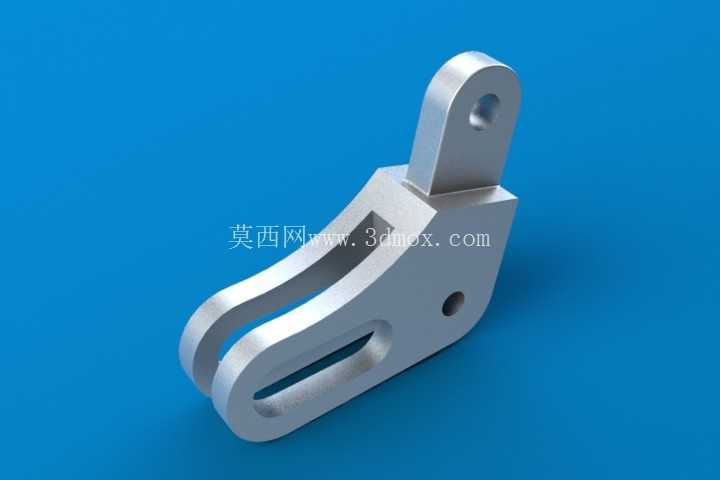

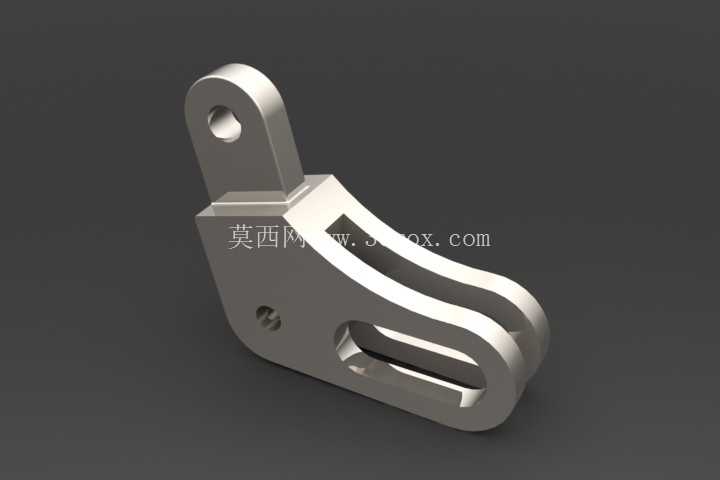

　　在压铸、重力铸造等批量金属成型生产场景中，枢轴导向类构件是模具开合模动作路径约束、动模侧组件行程限位的核心受力零件，这类零件的结构合理性直接决定模具合模精度、分型面贴合度，最终影响铸件的尺寸公差与飞边控制水平。从实际工况来看，该构件安装在动模与定模的侧部导向工位，上端单耳铰接孔用于连接驱动侧的摆臂或者拉杆，下端叉型开口结构跨装在模架的导向导轨上，长条形腰型孔为行程调节预留了足够的调整余量，侧部的定位销孔用于装配时的初始定位，避免安装错位导致的运动卡滞。

　　设计这类构件时，首先要核算开合模过程中的侧向受力，上端铰接点的拉力通过斜向的支撑筋传递到下端叉型结构的两个支臂上，因此在建模阶段特意将支臂与主体连接位置做了大圆角过渡，避免应力集中导致的长期交变载荷下的疲劳断裂，同时整个零件的壁厚做了均匀化处理，若采用45号钢调质加工，壁厚差控制在2mm以内，可有效降低热处理过程中的变形量。从安装边界来看，下端叉型开口的内侧面间距需要与配套导轨的宽度保持H7/f7的间隙配合，保证滑动过程中无旷量同时不会出现卡涩，腰型孔的长度方向与开合模运动方向保持平行，孔的两端做了R圆弧处理，避免固定螺栓在行程调节时出现应力切割，上端铰接孔的中心高度需要匹配驱动摆臂的回转半径，保证整个运动过程中无死点，侧部定位销孔的位置设置在构件重心偏上的位置，装配时先穿入定位销完成初定位，再锁紧腰型孔内的固定螺栓，可大幅降低现场装配的调整时长。

　　在实际生产应用中，这类导向构件不仅用于铸造模具，在自动化生产线的工件移栽工位、工装夹具的翻转定位工位也可适配使用，只需要根据实际安装空间调整腰型孔的长度与铰接孔的直径即可。建模过程中，所有配合面都预留了后续机加工的余量，非配合面做了喷砂氧化的表面处理工艺结构预留，零件的棱边全部做了C1倒角处理，既避免装配时割伤操作人员，也能消除加工过程中产生的毛刺应力。需要注意的是，下端叉型结构的两个支臂平行度公差需要控制在0.02mm以内，否则滑动过程中会出现单侧受力磨损加剧的问题，上端铰接孔与下端导轨接触面的垂直度公差控制在0.03mm/100mm，保证铰接的摆臂运动时不会出现侧向扭力。

　　在模具维护过程中，这类构件属于易损检查件，每次合模前需要检查腰型孔内的螺栓是否松动，叉型内侧面与导轨的润滑是否到位，避免干摩擦导致的零件拉伤，当铰接孔的磨损量超过0.1mm时就需要及时更换，否则会导致合模错位产生批量铸件废品。从结构优化的角度来看，该构件在主体斜向支撑位置没有多余的减重孔，是因为该位置是主要受力传递路径，开孔反而会降低整体结构强度，整体重量控制在同载荷等级铸件的合理区间，不会过多增加模架的运动负载。
