Delta23-681型6英寸台式砂轮机结构设计

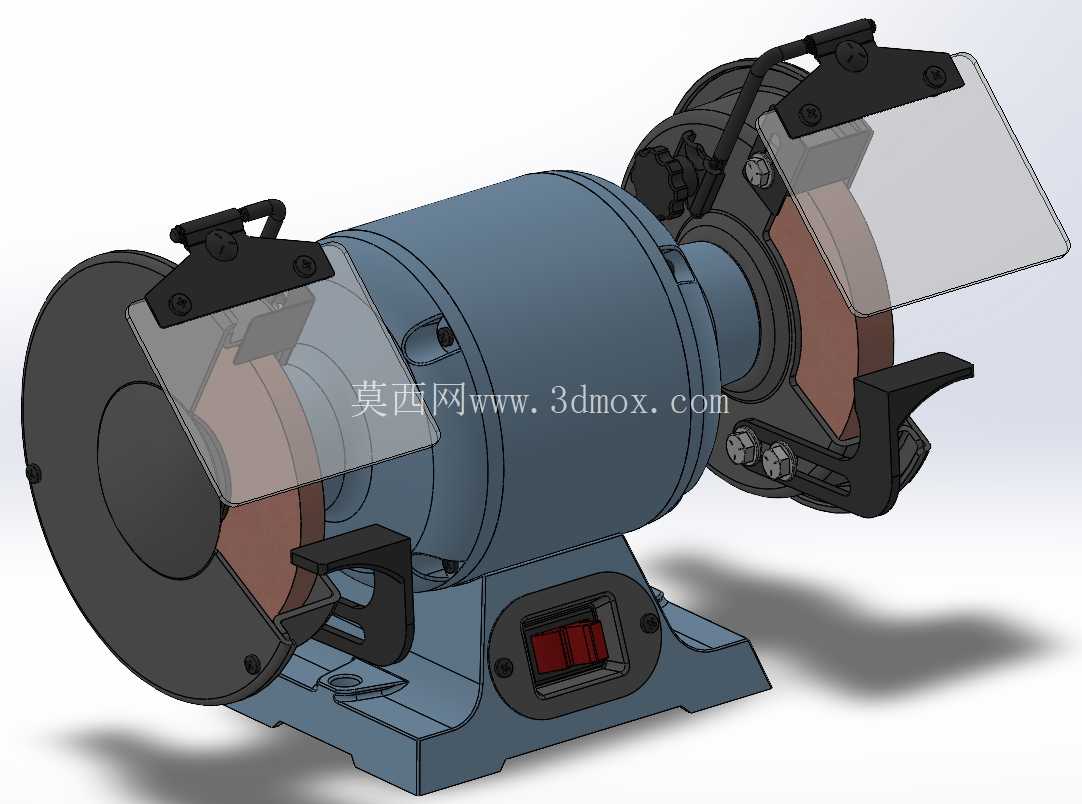

在小型机加工车间、五金维修工位、职业院校实训场地这类场景里，台式砂轮机是出镜率极高的基础磨削设备，日常承担的都是刀具刃磨、小型工件去毛刺、金属件飞边打磨、焊接接头修磨这类高频次的基础加工作业，没有复杂的数控系统加持，全靠稳定的结构设计保障长时间可靠运行。这款6英寸规格的台式砂轮机，整体采用卧式双砂轮对称布局，电机中置的结构让整机重心落在底座中心区域，安装后不会出现单侧偏重的晃动问题，适配常规工位的工作台面安装需求，不需要额外做配重加固。

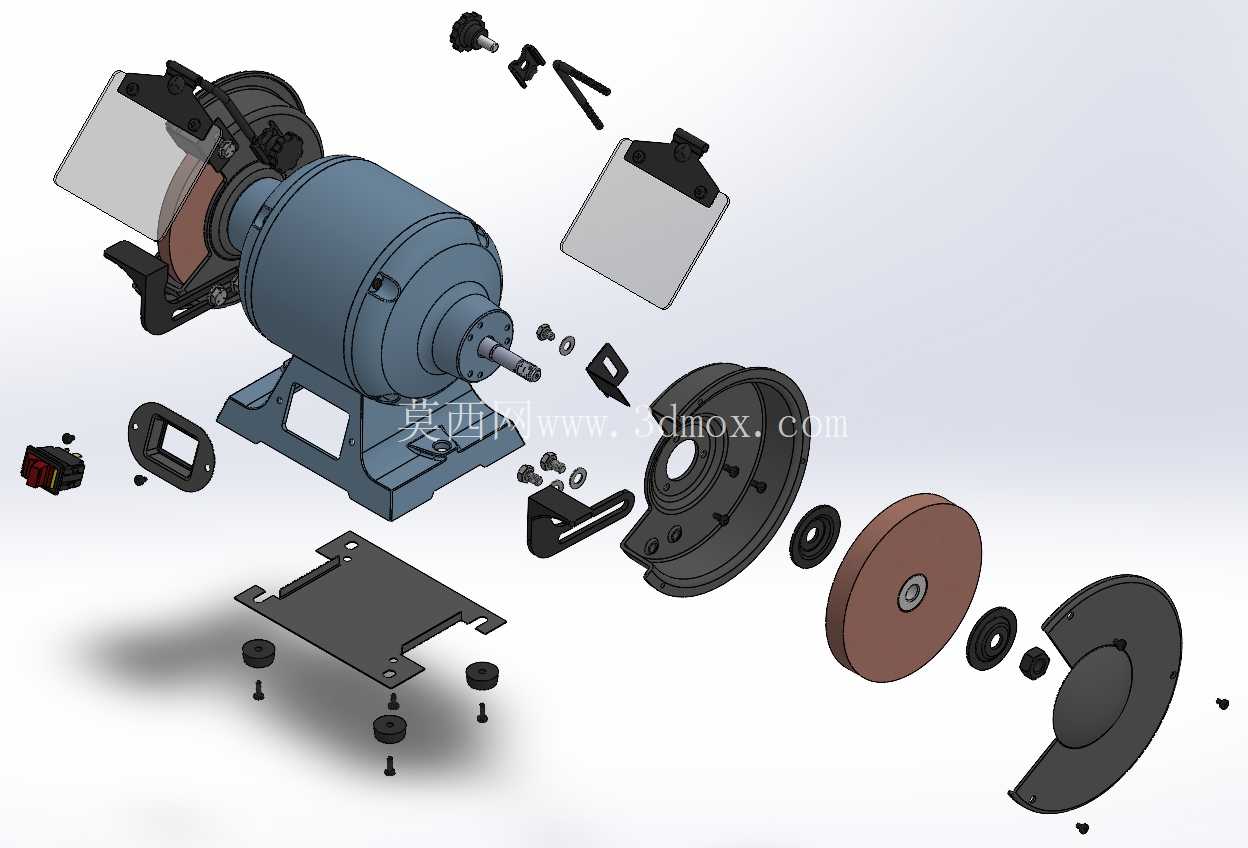

从结构设计逻辑来看，整机以中置的异步电机为核心承载部件，电机两端直接伸出输出轴安装砂轮，省去了皮带传动、齿轮减速这类中间传动环节，既减少了传动损耗，也避免了传动结构带来的额外振动，磨削作业时的运行平稳性更好。两端的砂轮分别适配不同粒度的磨轮，一端可以安装粗粒度刚玉砂轮用于快速去除余量，比如打磨铸件浇冒口残留、钢材切割后的硬棱、钝化工件边缘；另一端可以安装细粒度砂轮用于刀具精磨，比如刃磨錾子、钻头、划针、小型车刀的刃口，一台设备就能覆盖粗磨、精磨两类作业需求，不需要频繁更换砂轮。

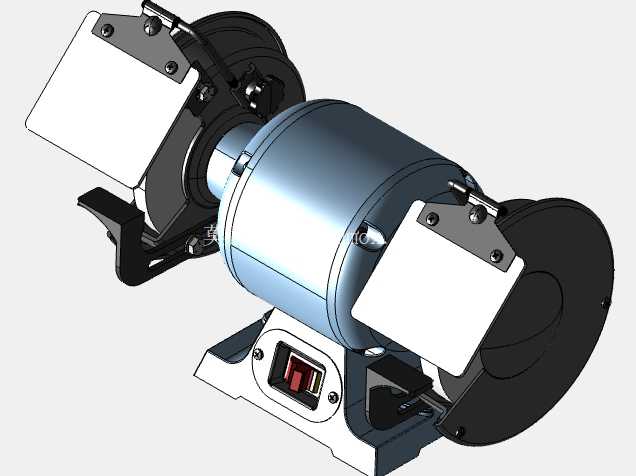

安全防护结构的设计完全贴合实际作业的风险点，每片砂轮外侧都设置了厚重的弧形防护罩，防护罩的开口角度严格控制在作业所需的最小范围，一旦砂轮出现意外碎裂，防护罩能有效阻挡碎块飞溅，避免伤及操作人员。每侧砂轮前方都加装了可快速调节的透明防护挡板，挡板采用耐冲击的透明材质，既不影响操作人员观察磨削接触点，又能阻挡磨削过程中飞出的磨屑、火星，避免碎屑溅到面部；挡板的固定支架带锁紧旋钮，磨损后可以快速更换，也能根据操作人员的坐姿、作业角度调整挡板的倾斜位置，适配不同的操作习惯。砂轮下方配套的可调节工件托架是实用性很强的结构，托架可以根据砂轮的磨损程度调整与砂轮表面的间隙，始终保持2mm以内的安全距离，防止磨削时工件被带入砂轮与托架的缝隙中造成卡滞，托架的支撑面做了防滑处理，手持工件磨削时可以依托托架稳定施力，减少手部悬空的疲劳感，也能避免因为手部抖动导致的磨削角度偏差。

底座部分采用一体式铸铁结构，自身重量足够抵消电机运行和磨削作业产生的振动，底座上预留的安装孔可以通过螺栓直接固定在工作台面上，进一步提升整机稳定性；底座正面嵌入的防水开关位置刚好在操作人员伸手可及的范围，不需要俯身操作，开关带防误触的保护结构，避免作业过程中误碰导致设备意外启停。整机的安装边界尺寸适配常规的车间工位，6英寸砂轮的规格让整机宽度控制在合理范围，不会占用过多工作台面空间，底座的安装孔位间距符合通用台式砂轮机的安装标准，替换旧设备时不需要重新在工作台打孔，直接适配原有安装位置即可。

从实际使用的细节设计来看，砂轮的锁紧结构采用标准的主轴螺母，两端螺母的旋向与砂轮旋转方向匹配，设备运行时螺母会在旋转力作用下自动锁紧，不会出现砂轮松动的问题；防护罩上方预留了排屑缺口，磨削产生的废屑会顺着防护罩内壁滑落到底座下方的集屑区域，不会大量堆积在防护罩内部。设备的电源线从底座后侧引出，避开了正面的作业区域，不会被磨削产生的火星烫损，也不会干扰操作人员的手部动作。这类台式砂轮机的设计没有冗余的功能，所有结构都围绕磨削作业的实用性、安全性展开，不管是小型加工厂的日常维修打磨，还是家庭工坊的手工制作修磨，或是实训教学的基础磨削操作演示，都能稳定满足使用需求，双砂轮的布局也让作业效率比单端砂轮机高出不少，不需要停机换轮就能切换粗磨、精磨工序，减少了辅助作业时间。
