装配流水线在线作业工作台结构设计

这套线体式作业工作台的设计初衷，是解决离散型装配车间里工位排布零散、物料周转路径冗余、作业面照度不足的常见痛点，适配中小零部件的连续流装配场景，常见于3C电子组装、小型机电部件分装、线束预装配等生产环节，可直接嵌入现有皮带输送线或滚筒线的线体间隙，形成连贯的作业流，避免工件在不同工位间的二次搬运损耗。

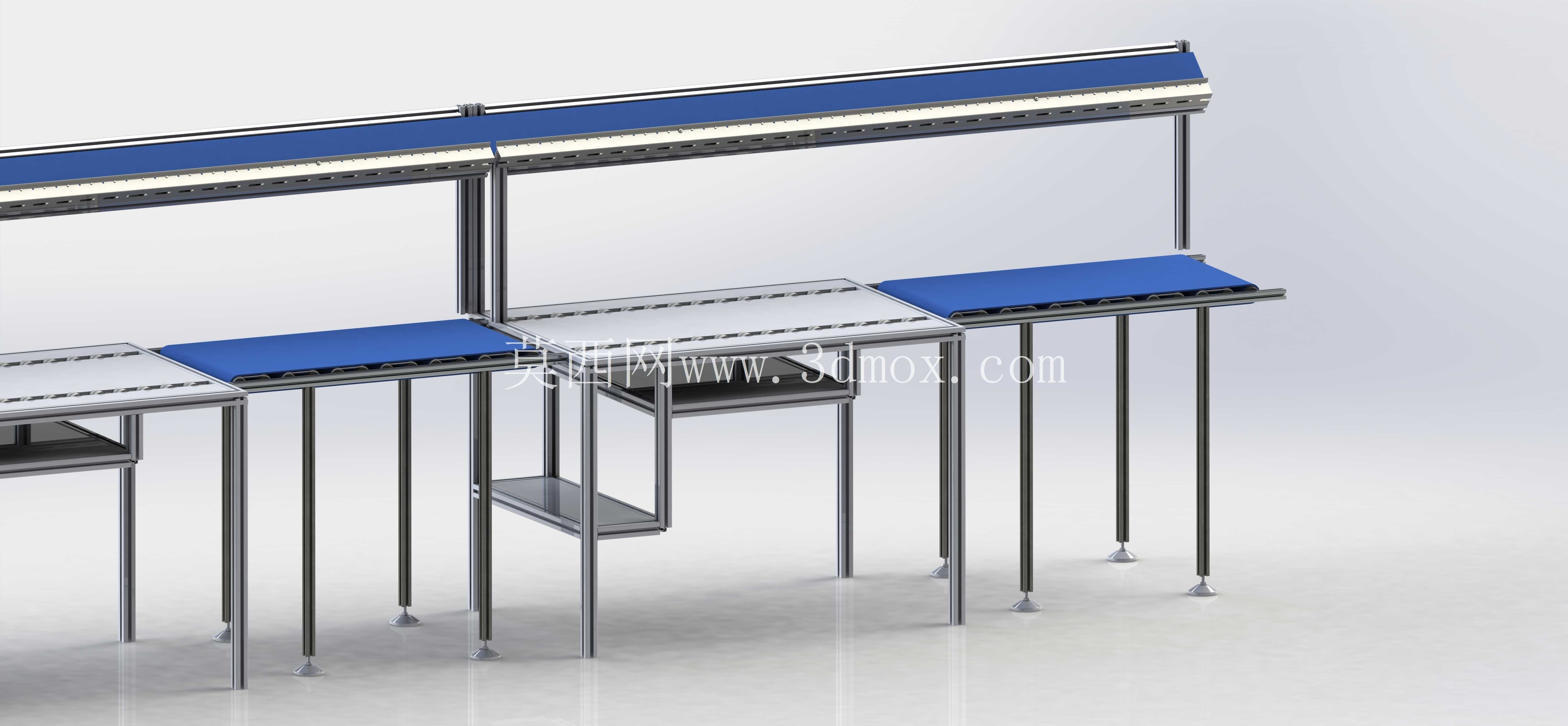

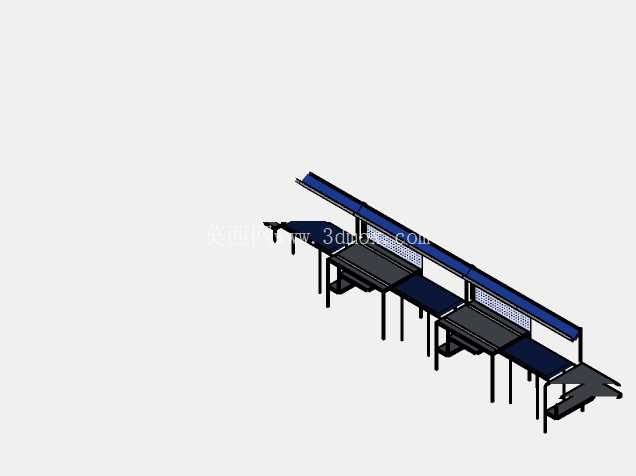

从结构布局来看，整体采用分段模块化设计，单组工位单元可根据产线节拍需求自由拼接，单工位作业面净宽度适配操作人员手臂最佳作业范围，站立作业时台面高度符合人体工程学要求，坐姿作业时可搭配对应高度的工位椅，无需额外调整台架支脚。台面采用防静电高密度复合板材质，边缘做圆弧包边处理，避免工件磕碰划伤，台面下方预留工具挂板、物料盒滑轨的安装孔位，可根据不同装配工序的需求加装螺丝刀座、零件分类盒、作业指导书夹等辅具，无需二次打孔破坏台架结构。

台架支撑采用薄壁不锈钢圆管型材，支脚底部配置可调防滑脚杯，可适应车间地面±15mm的高度差，保证所有拼接工位的台面处于同一水平面上，避免输送线对接时出现卡滞。台架上方的照明横梁采用一体化铝型材结构，内嵌LED漫反射灯带，照度覆盖整个作业面，无明显照明暗区，灯带外侧设置半透明柔光罩，避免长时间作业产生视觉疲劳，横梁侧面预留T型槽，可加装感应式工位呼叫器、防静电手腕带接口、气动工具快速接头等配套组件，所有线缆、气管均从型材内腔走线，外部无裸露管线，避免生产过程中管线剐蹭工件或勾挂操作人员衣物。

中间工位设置的下层置物平台，可放置待装配的周转箱或常用工装夹具，平台边缘做向上翻边处理，防止物料滑落，平台高度设置在操作人员弯腰可及的范围，减少取料时的腰部动作幅度。相邻工位之间的台面预留5mm的拼接缝隙，可嵌入防静电胶皮或过渡导条，小型工件可直接在台面上推移到下一个工位，无需额外搬运。台架整体的安装边界可根据现有产线的长度灵活调整，单组单元的长度可适配600mm、800mm、1200mm三种常用输送线节距，支脚的横向跨度避开输送线的机架支腿位置，安装时无需改动原有线体的基础结构，直接通过膨胀螺栓或地面粘接方式固定即可，安装调试周期短，适合现有产线的快速升级改造。

在功能设计上，这套工作台充分考虑了精益生产的单件流要求，每个工位的作业面无多余突出结构，操作人员的取料、装配、放件动作均在小臂活动范围内完成，减少无效动作浪费。台面的防静电性能满足电子类产品装配的ESD防护要求，表面电阻值控制在10^6到10^9Ω之间，可有效释放静电，避免精密电子元器件被静电击穿。照明系统的亮度可根据车间环境光亮度进行两档调节，白班环境光充足时可使用低亮度档位节能，夜班或车间采光不足时切换到高亮度档位，保证作业面照度满足精细装配的要求。

结构设计阶段充分考虑了台架的承重需求，单工位台面均匀承重可达50kg，可满足放置小型工装、待装工件、电动工具的承重要求，支撑型材的壁厚经过力学仿真校核，在满负载情况下台架的形变量小于0.5mm，不会出现台面晃动影响装配精度的问题。所有金属构件的表面均做拉丝或喷塑处理，无尖锐毛刺，安装拼接处采用内六角螺栓连接，外部无突出的螺栓头，避免剐蹭。台架的整体配色采用工业蓝与金属银的搭配，蓝色的台面垫条与照明罩和车间常见的设备配色协调，同时蓝色可有效降低操作人员的视觉疲劳，适合长时间连续作业场景。

针对不同行业的装配需求，这套工作台还预留了多个扩展接口，比如可在台面侧面加装小型物料斜槽，装配完成的工件可通过斜槽直接滑入下方的周转箱，也可在照明横梁上加装小型风扇、作业状态指示灯等组件，适配不同工序的个性化需求。拼接结构的设计让产线调整时可快速拆解重组，无需整体更换台架，降低产线迭代的改造成本，整体结构无易损件，日常维护仅需定期检查支脚的固定螺栓是否松动、照明灯带是否正常工作即可，维护成本极低，适合批量部署在各类连续流装配车间中。
