PCB托盘运输双轨带式输送设备

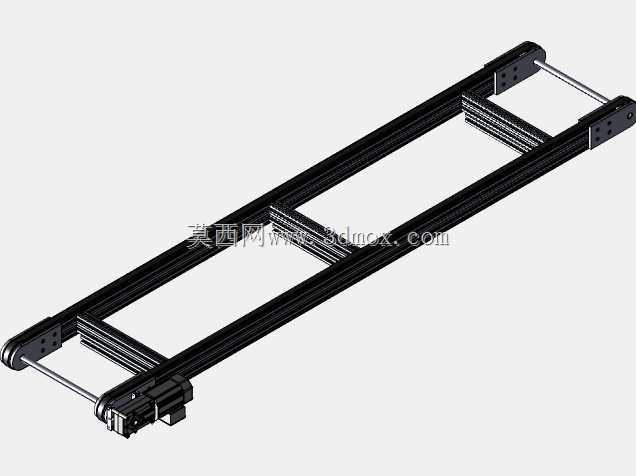

　　在电子制造SMT生产线、PCB板组装测试工段、电子元器件周转工序中，这类双轨带式输送设备是衔接各工位物料流转的核心载体，区别于单轨输送设备，双轨结构可同步承载两列PCB托盘完成同向或差速输送，能在有限的车间占地空间内将输送效率提升近一倍，适配中小批量多批次的电子生产柔性排布需求。设备主体采用对称双轨梁架构，轨体选用挤压成型铝型材作为基础承载框架，型材自带的T型槽结构可灵活调整两侧护边、挡停机构、检测元件的安装位置，无需额外焊接打孔，适配不同尺寸规格的PCB工装托盘，常规适配的托盘宽度覆盖100mm到350mm区间，轨间间距可通过手拧锁紧机构在200mm到600mm范围内无级调节，能兼容市面上绝大多数消费电子、工控板卡的工装托盘尺寸。

　　输送载体选用防静电平皮带，皮带表面做哑光防滑处理，避免输送过程中托盘打滑偏移，同时皮带表面电阻控制在10^6到10^9Ω区间，防止静电积累击穿PCB板上的敏感器件，皮带张紧机构设置在主动轮端，通过偏心轴结构调整张紧度，日常维护无需拆解整体框架，仅需松开锁紧螺母即可完成皮带更换或张紧调整，单根皮带更换耗时可控制在15分钟以内，大幅降低产线停机维护时间。驱动端采用分体式布局，每侧轨道可独立配置驱动电机，也可根据产线需求通过同步轴实现单电机双轨同步驱动，当配置独立驱动时，两侧轨道可实现差速输送，适配前段上板、中段检测、后段下板的不同节拍需求，比如在AOI检测工位段，一侧轨道可降速停板供检测设备拍照，另一侧轨道保持正常输送节奏，

　　避免单轨停板导致整条线体堵料。设备的安装边界需要提前匹配产线的高度差，常规设备的支撑腿高度可在700mm到1000mm范围内调整，支撑脚采用万向脚杯加防滑橡胶垫结构，可适应车间地面±15mm的平整度误差，设备进线端和出线端预留有100mm的接驳过渡段，可直接对接上板机、回流焊、波峰焊、下板机等标准SMT设备，无需额外定制接驳工装。在挡停定位结构设计上，每个工位对应位置预留有挡停气缸安装位，挡停块采用聚氨酯缓冲材质，接触托盘时不会产生刚性冲击，避免托盘上的PCB板发生位移磕碰，同时轨道侧面对应每个工位预留有传感器安装槽，可直接安装对射光电、漫反射传感器，实现托盘到位检测、堵料检测、缺板检测等功能，传感器走线可隐藏在铝型材的T型槽内，

　　外部无裸露线缆，既避免车间作业剐蹭线缆，也让整体设备外观更整洁。设备的带面运行平面度控制在±0.5mm以内，保证托盘输送过程中不会出现卡滞、跳变的情况，尤其是在对接高精度贴片机、检测设备时，平稳的输送面能保证托盘到位精度控制在±0.2mm以内，满足高精度设备的接驳要求。在实际产线布局中，这类双轨带式输送机还可根据车间空间做拼接延伸，单段标准长度为1m、2m两种规格，段与段之间通过内置连接板拼接，拼接处的带面高度差控制在0.2mm以内，不会出现托盘过缝卡顿的问题，同时可根据工艺需求在轨道侧面加装作业工作台、扫码枪安装支架、离子风嘴安装位，实现在线扫码、静电消除等附加功能，无需额外改造设备主体结构。从结构设计的冗余度考虑，轨体铝型材的壁厚不低于2mm，单段2m长的轨道可承载不超过50kg的总负载，完全满足满托盘PCB板的输送承重需求，主动轮和从动轮均采用密封轴承结构，日常使用无需定期加注润滑脂，轴承使用寿命不低于20000小时，减少日常维护工作量。皮带的运行速度可通过驱动端的调速器在0m/min到18m/min范围内调整，操作人员可根据不同工段的生产节拍灵活调整输送速度，比如在人工插件段可降低速度方便操作人员作业，在空托盘回流段可提高速度加快周转效率。
