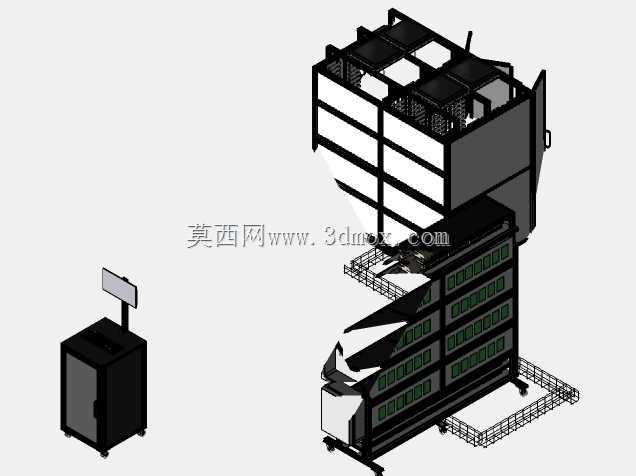

电子卡性能测试用加热燃烧室结构

　　在电子元器件可靠性验证环节，热性能测试是判定电子卡能否在额定工况下长期稳定运行的核心测试项，这类测试需要可控的密闭加热空间提供稳定的温度场环境，本次涉及的燃烧室结构，正是针对板载电子卡的热老化、高温负载测试场景开发的专用腔体结构。从实际应用场景来看，这类燃烧室多部署在电子实验室的可靠性测试工位，配套温度控制模块、数据采集线路使用，可模拟电子卡在密闭高温环境下的工作状态，验证板上元器件的焊点可靠性、芯片高温运行稳定性、线路绝缘性能等核心指标，避免电子卡投入实际使用后因高温工况出现脱焊、性能漂移、短路等失效问题。从功能特性上看，该腔体采用密闭式矩形腔体结构，内壁做耐高温隔热处理，减少腔体内热量向外散失，保证腔体内温度场的均匀性，

　　避免不同位置的电子卡出现受热不均导致测试数据偏差的问题；腔体预留有测试线路穿接接口，可在不破坏腔体密闭性的前提下，将电子卡的供电线路、信号采集线路引出至外部测试设备，实时采集电子卡在加热过程中的运行参数；腔体一侧设置可开合的密封门，门体采用耐高温密封胶条做密封处理，既方便测试人员取放待测试电子卡，也能在测试过程中锁紧闭合，减少热量泄漏，维持腔体内温度稳定。在设计思路层面，该结构优先考虑温度场的均匀性与操作便捷性，腔体内部设置多层置物托架，可同时放置多块待测试电子卡，托架采用镂空网格结构，减少对热空气流通的阻挡，让热空气可在腔体内自由循环，保证每层托架上的电子卡都能处于一致的温度环境中；加热组件布置在腔体底部的均流腔位置，

　　通过热风循环结构将加热后的空气均匀输送到腔体各个区域，避免局部温度过高烤损电子卡；腔体壁面设置温度传感器安装位，可实时采集腔体内的实际温度，配合外部温控系统实现加热功率的动态调节，将腔体内温度波动控制在允许的误差范围内。关于外形尺寸与安装边界，该燃烧室整体采用立式矩形结构，整体占地尺寸适配常规实验室测试台的安装空间，底部设置固定安装孔位，可直接通过螺栓固定在测试台架上，不需要额外做复杂的地基处理；腔体后侧预留有排风接口，测试完成后可快速排出腔体内的高温空气，方便测试人员降温后取件；腔体的密封门开合方向做了避让设计，开门时不会与周边的测试设备、工位操作台发生干涉，测试人员站在工位正面即可完成取放件、线路连接、参数观察等全部操作。

　　在实际使用过程中，该结构可兼容不同尺寸的板载电子卡测试需求，置物托架的层间距可根据待测试电子卡的尺寸、附带元器件的高度做灵活调整，不需要额外更换腔体内部结构；腔体内部所有与高温空气接触的部件均采用耐高温、无挥发的材质制作，避免加热过程中析出挥发性物质附着在电子卡表面，影响电子卡的后续使用性能；腔体边角位置做圆弧过渡处理，减少热空气循环的死角，进一步提升腔体内温度场的均匀性，保证每一块电子卡的测试条件一致，让测试数据具备可对比性。不同于通用型高温试验箱，该燃烧室结构专门针对电子卡的测试需求做了优化，去掉了通用试验箱中冗余的功能结构，整体结构更紧凑，热响应速度更快，从室温升到设定测试温度的时间更短，可有效提升电子卡热测试的工位效率；同时腔体内部的置物结构专门适配板状电子卡的放置需求，不需要额外制作定制夹具，直接将电子卡放置在镂空托架上即可完成装夹，减少测试前的准备工作量。在结构强度设计上，腔体壁面采用足够厚度的耐高温板材制作，长期在高温工况下运行不会出现形变，密封门的锁紧结构采用多点锁紧设计，长期反复开合也不会出现密封失效的问题，可满足实验室高频次测试的使用需求，降低设备的长期维护成本。
