重型三节伸缩抽屉滑轨结构设计

　　在工业柜体、重型工具柜、特种车载储物舱、大型试验设备舱门这类需要大承重抽拉结构的场景里，普通轻型滑轨的承重能力、抗形变性能往往无法满足使用需求，这款重型抽屉滑轨就是针对这类高负载抽拉场景开发的结构件。从实际使用场景来看，这类滑轨常应用在承重要求50kg以上的抽屉结构中，比如车间重型工具柜的工具抽、消防车车载装备舱的储物抽、自动化设备内部的重型模组安装抽拉台、检测仪器的样品承载抽拉平台，这类场景不仅要求滑轨能承受垂直方向的静载荷，还要承受抽拉过程中的动载荷，甚至部分车载场景还要耐受颠簸带来的侧向冲击力，因此结构设计上和普通家用抽屉滑轨有明显区别。

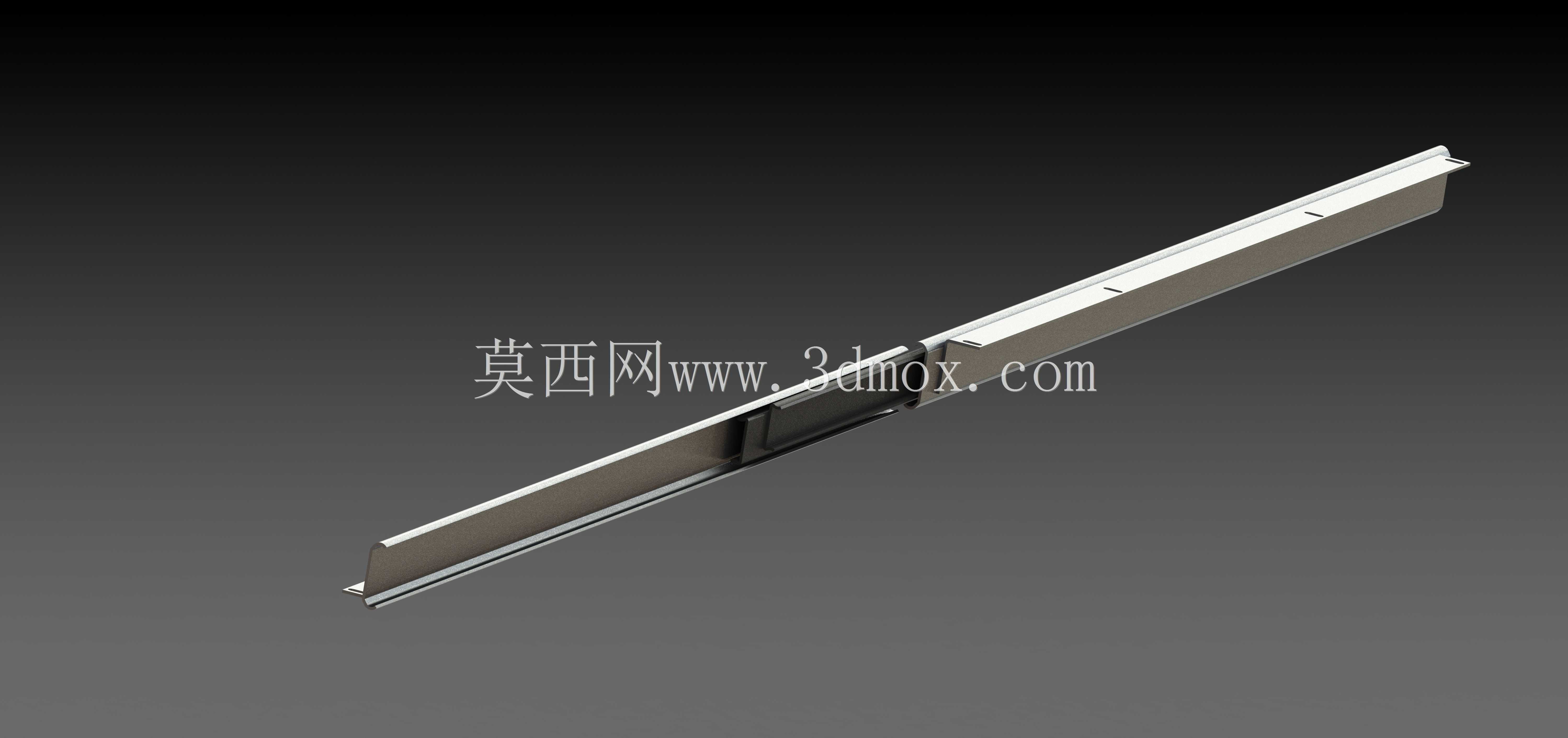

　　从功能特性来看，这款滑轨采用三节式全伸展结构，完全拉出后可以让抽屉内部空间完全暴露，不会出现普通两节滑轨拉出后尾部空间被遮挡、无法取放深处物品的问题，每节轨体之间采用双排钢珠滚动接触结构，相比单排珠结构，侧向抗倾覆能力提升40%以上，抽拉过程中不会出现卡滞、晃动感，即使在满负载状态下，抽拉力也能保持在15N以内，符合人机操作的施力范围，不会出现重载下抽拉费力的问题。滑轨的锁止结构集成在中轨与内轨的衔接位置，完全推入时可以自动锁止，避免设备移动、柜体晃动时抽屉自行滑出，触发解锁拨片后才能顺利抽出，这个设计在车载、移动设备场景中尤为重要，能避免储物滑落造成的安全隐患。

　　设计思路上，这款滑轨没有采用复杂的异形结构，整体以冷弯成型的冷轧钢型材为基础轨体，外轨、中轨、内轨的截面均采用带加强翻边的C型结构，轨体侧壁的折弯翻边高度达到8mm，相比普通轻型滑轨3mm的翻边高度，截面惯性矩提升两倍以上，同等材料厚度下抗弯折能力大幅提升，不需要额外增加材料厚度就能实现更高的承重，有效控制了整体重量。钢珠保持架采用一体化尼龙加纤材质，耐磨性能好，同时能对钢珠形成均匀的定位，避免钢珠在滚动过程中出现偏移、脱落的问题，轨体表面采用镀锌钝化处理，能适应车间多油污、轻度潮湿的使用环境，不会轻易出现锈蚀卡滞的问题。

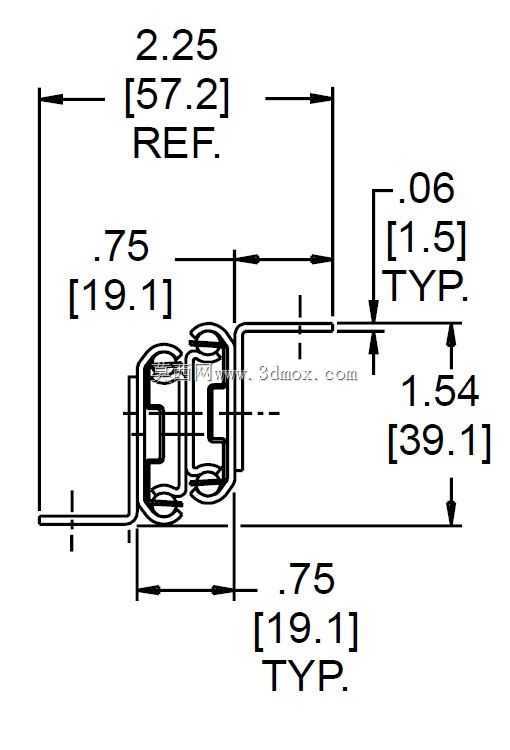

　　从安装边界尺寸来看，这款滑轨的闭合总长度为26英寸也就是660mm，完全伸展后的总长度为1300mm左右，单支滑轨的截面宽度为53mm，安装时需要在抽屉侧壁预留12.7mm的单侧安装间隙，也就是抽屉两侧与柜体内壁的总间隙需要保持在25.4mm，这个间隙尺寸是行业内重型滑轨的通用安装尺寸，能兼容市面上多数标准重型柜体的安装预留位。外轨的安装孔位采用等间距排布的圆孔与长圆孔组合设计，长圆孔可以提供±2mm的安装调节量，降低柜体焊接、钣金加工时的孔位精度要求，安装时不需要反复配打孔位，能有效提升装配效率。单支滑轨的额定静承重为120kg，成对安装使用时，总承重可以达到220kg，完全能满足绝大多数工业场景下的重型抽屉承重需求，抽拉寿命在满负载状态下可以达到5万次以上，符合工业级五金件的耐用性要求。

　　在实际选型适配时，需要注意滑轨的安装方式为侧装，不支持底装或者顶装，安装时要保证两侧滑轨的安装面处于同一水平面上，高度差不能超过1mm，否则会出现抽拉卡滞、钢珠偏磨的问题，缩短滑轨的使用寿命。如果应用在有振动的移动设备上，还需要额外在抽屉尾部加装缓冲阻尼垫，减少推入到位时的冲击力，避免锁止结构长期受冲击出现失效。另外这款滑轨的内轨可以完全拆卸，安装时可以先将外轨固定在柜体上，内轨固定在抽屉侧壁，再将抽屉连带内轨对准中轨的滑槽推入，听到锁止卡扣的卡合声就完成安装，拆卸时只需要拨开两侧的塑料拨片就能直接抽出内轨，后期维护、清洁轨体内部的杂物时非常方便，不需要将整个滑轨从柜体上拆除。
