长距离带式输送分拣线结构设计

项目分类:输送机 发布时间:2024-02-04 ID:737408
  • 长距离带式输送分拣线结构设计
  • 长距离带式输送分拣线结构设计

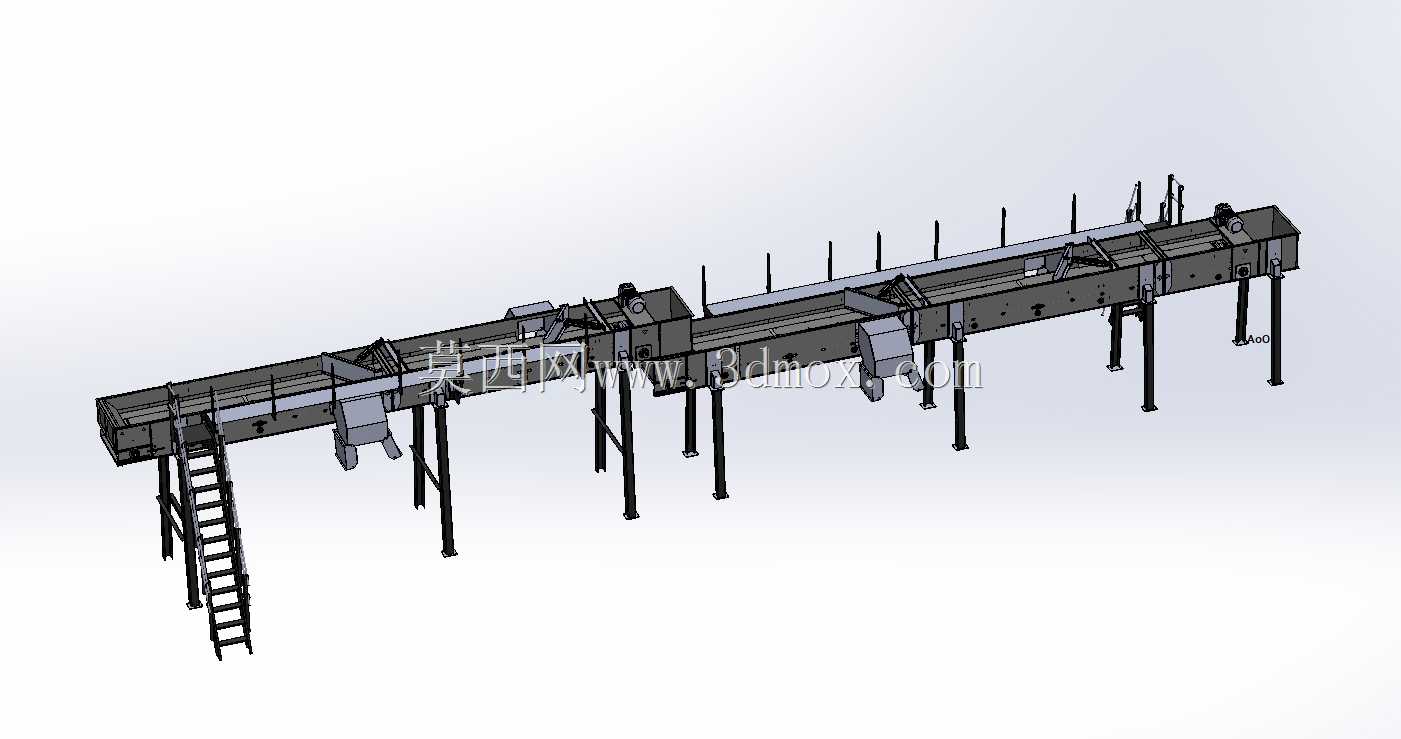

  这套长距离带式输送分拣线的三维结构,面向车间内部跨工位物料转运、散件或箱体类工件的连续输送场景搭建,整体采用分段式机架拼接思路,适配厂房内从原料暂存区到加工工位、再到成品检验打包段的长距离走线需求,不需要额外在地面铺设预埋基础,依靠多组独立支腿即可完成整机落地固定。

  从现场安装边界来看,整机沿输送方向做了多段模块化拆分,每段机架的长度控制在常规车间通道可转运的尺寸范围内,支腿的排布间距结合带面满载承重工况做了校核,靠近设备中段的支腿间距适当收窄,避免长跨距下机架横梁出现下挠变形;设备一侧配套了爬梯结构,对应机架上部的张紧机构、驱动端护罩位置,运维人员可通过爬梯抵达设备顶部,完成皮带张紧度调整、辊筒轴承润滑、护罩内部积料清理等日常作业,爬梯的踏步间距、侧边扶手高度都按照车间登高作业的安全要求设置,和主机架采用螺栓紧固,不需要现场焊接即可完成装配。

  输送线的带面两侧设置了连续的挡边立板,能够避免输送过程中小件物料从带面侧边滑落,沿线间隔布置的导向拨块和分叉落料口,可配合上游分拣信号把不同工位的物料导入对应支线,落料口下方预留了对接后续工位设备的安装空间,用户可根据实际产线布局加装滑槽、计数传感器或者临时集料箱。驱动单元布置在输送线的端部位置,电机和减速箱的安装座做了可调节腰型孔设计,装配时可以微调驱动辊的中心距,以此适配皮带的张紧行程,改孔位也能兼容不同功率等级的驱动件选型,方便后期产线提速或者负载提升时做硬件升级。

  机架主体采用型钢焊接后整体机加工的工艺思路,各段对接面的孔位统一基准,现场拼接时不需要二次配钻即可完成对齐,支腿底部配置了可调脚杯,能够抵消车间地面的平整度误差,把带面调整到水平状态,避免物料输送过程中出现跑偏、侧滑问题。沿线的托辊组按照承载段、回程段分开布置,承载段托辊采用槽型排布,托住皮带下方让带面形成浅槽形态,输送散状物料时不会向两侧撒漏,回程段托辊间隔更大,仅承托返程皮带的自重,控制整体制造成本。

  设计过程中也预留了多处扩展接口,机架侧面的型材槽位可随时加装光电传感器安装架、扫码枪支架、工位照明灯具或者安全防护围栏,不需要在主体结构上二次开孔。整机的走线空间隐藏在机架侧板内侧,动力线和信号线可沿内部线槽排布,外观整洁也能避免车间作业时线缆被物料剐蹭破损。针对需要爬坡或者水平转弯的现场场景,该分段结构也可以通过替换中间段机架模块,快速调整输送路径,不用重新设计整套设备结构,大幅缩短产线改造的设计周期。
