航空涡轮轴类动力组件结构设计

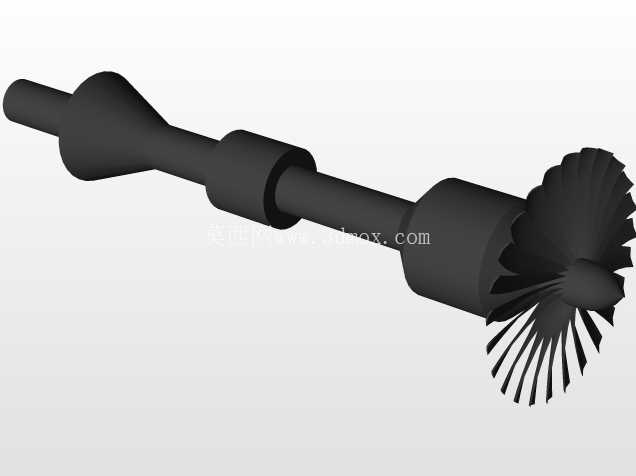

　　该三维结构对应航空动力系统中的涡轮轴核心组件，是小型航空动力单元中完成能量转换与扭矩输出的关键承载部件，整体采用同轴串联式布局，从进气端到排气端依次设置进气整流段、轴颈支撑段、密封配合段、涡轮盘安装段与输出连接端，各段轴径根据承载需求做差异化设计，避免等直径轴带来的重量冗余与应力集中问题。

　　在实际应用场景中，这类轴系组件多用于小型涡喷、涡轴动力装置，可适配航模动力、小型无人机动力单元、辅助动力装置等场景，运行过程中前端进气整流锥负责对来流做初步导流，降低进气紊流对后续压气段的干扰，中间的轴颈位置对应轴承安装位，设计时预留了标准轴承的配合公差带，可匹配常用的深沟球轴承或角接触轴承，满足高转速下的径向与轴向承载需求，密封配合段则设置了环形槽结构，用于安装密封圈或挡油环，避免润滑介质泄漏到气流通道内，同时阻挡外界粉尘进入轴承腔。

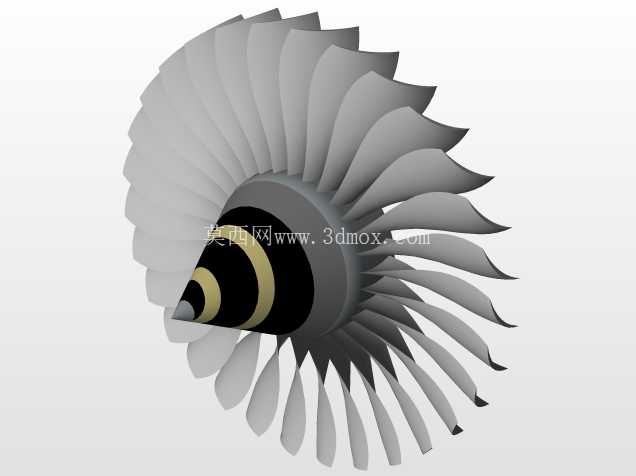

　　设计过程中优先考虑了高转速工况下的动平衡特性，所有回转面均设置了同轴度公差基准，以两端中心孔为统一基准，保证各段圆柱面的径向跳动控制在合理范围内，涡轮盘与轴的连接采用过盈配合加键槽传扭的组合方式，既保证高速旋转下的连接可靠性，又能传递涡轮端输出的大扭矩，末端的涡轮叶片采用扭曲叶型设计，叶型截面沿叶高方向做渐变处理，匹配燃气来流的速度三角形，提升能量转换效率，叶片根部采用燕尾型榫头与涡轮盘连接，方便单独更换受损叶片，降低维护成本。

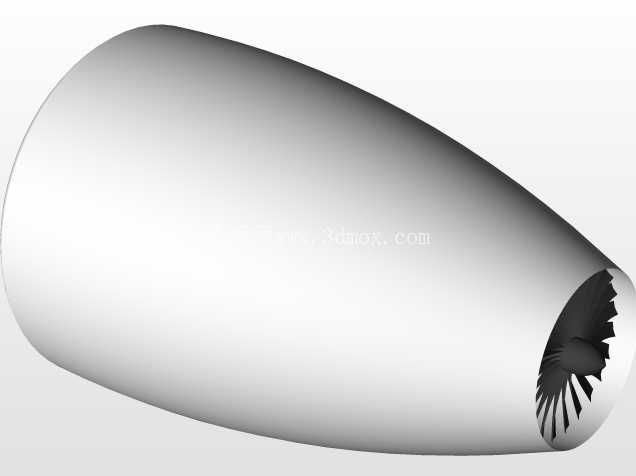

　　从安装边界来看，该轴系的总长度可根据动力舱的轴向空间做适配调整，最大轴径位置出现在涡轮盘安装段，对应径向安装空间需预留足够的叶片旋转间隙，避免叶片与机匣发生碰磨，进气端的外锥面与进气道内锥面需保证同轴对齐，错位量过大会直接导致进气效率下降，输出端的轴头可根据负载连接形式设计为平键、花键或螺纹连接结构，适配不同的负载输入需求。

　　结构细节上，轴身内部可根据减重需求设计中心通孔，既降低整体转动惯量，提升轴系的响应速度，也可作为滑油通道为前后轴承提供润滑介质，叶片的数量与叶型角度根据设计转速与功率需求做匹配调整，叶尖预留了0.2-0.5mm的机匣间隙，兼顾效率与运行安全，各轴段的过渡位置均采用圆角过渡，避免直角位置产生应力集中，提升轴系的疲劳寿命，在高转速运行场景下，还可在轴身对应位置设计动平衡去重槽，方便装配完成后做动平衡校正，将剩余不平衡量控制在允许范围内。

　　这类轴系组件的设计核心是平衡强度、重量与转动惯量三者的关系，过粗的轴径会提升整体重量与转动惯量，导致动力响应变慢，过细的轴径则会在高转速下出现挠曲变形，引发振动超标问题，设计时需通过临界转速计算，确保轴系的工作转速避开一阶、二阶临界转速区间，避免运行过程中出现共振，同时针对涡轮端的高温工况，轴身靠近涡轮盘的位置还可设置隔热套安装位，降低高温向轴承端的传导，避免轴承因温度过高出现润滑失效。
